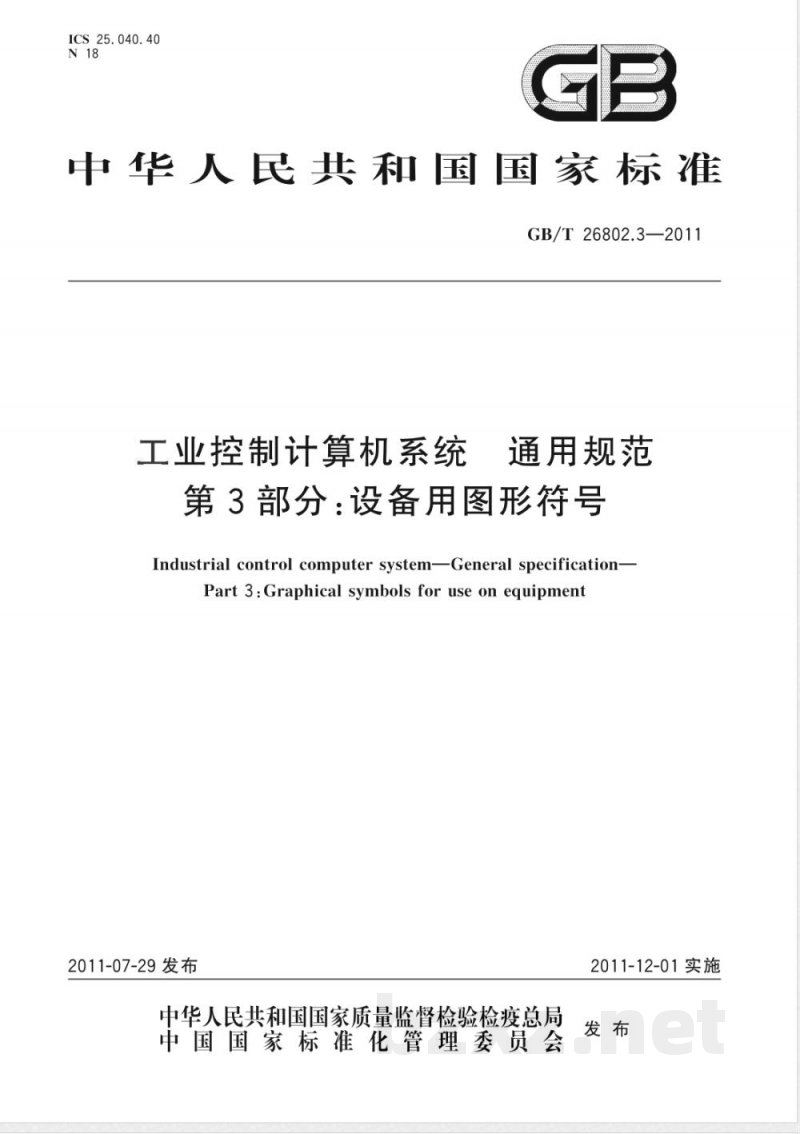

ICS 25.040.40
中华人民共和国国家标准　
GB/T26802.3—2011
工业控制计算机系统
通用规范
第3部分：设备用图形符号
Industrial control computer systemGeneral specification-Part 3 :Graphical symbols for use on equipment2011-07-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施

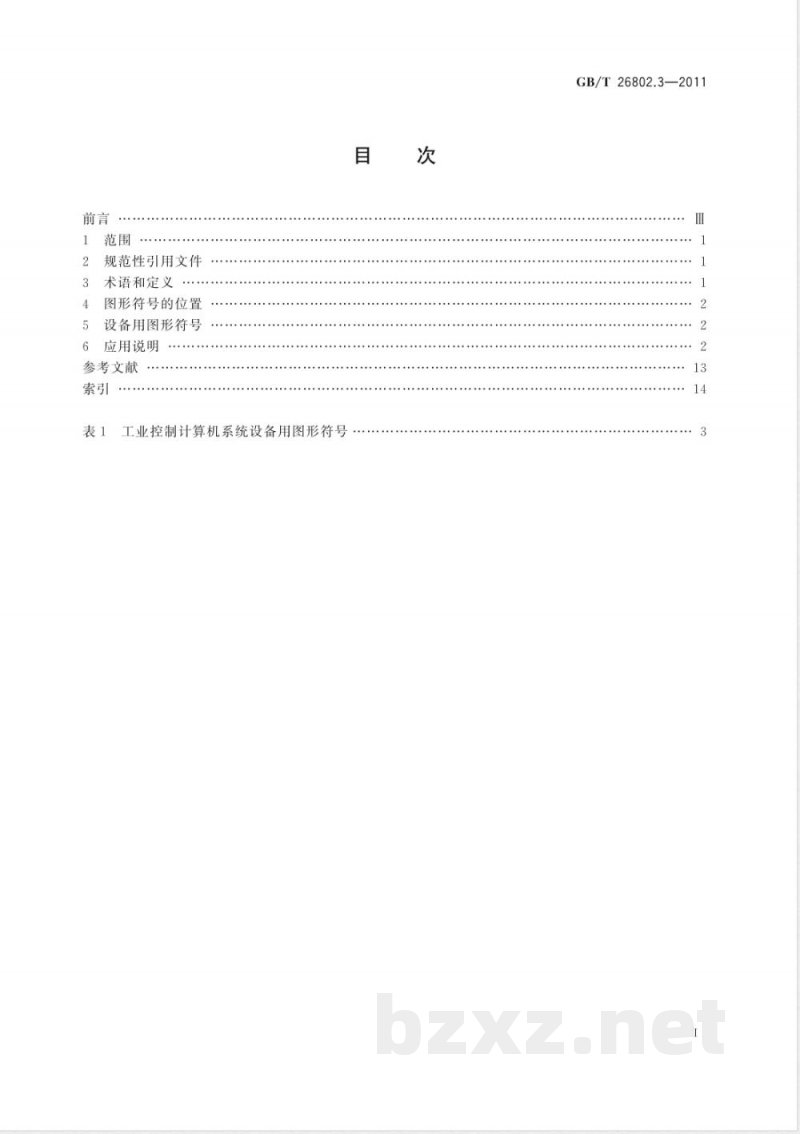

规范性引用文件
术语和定义
图形符号的位置
设备用图形符号
应用说明
参考文献
表1工业控制计算机系统设备用图形符号目
GB/T26802.3—2011

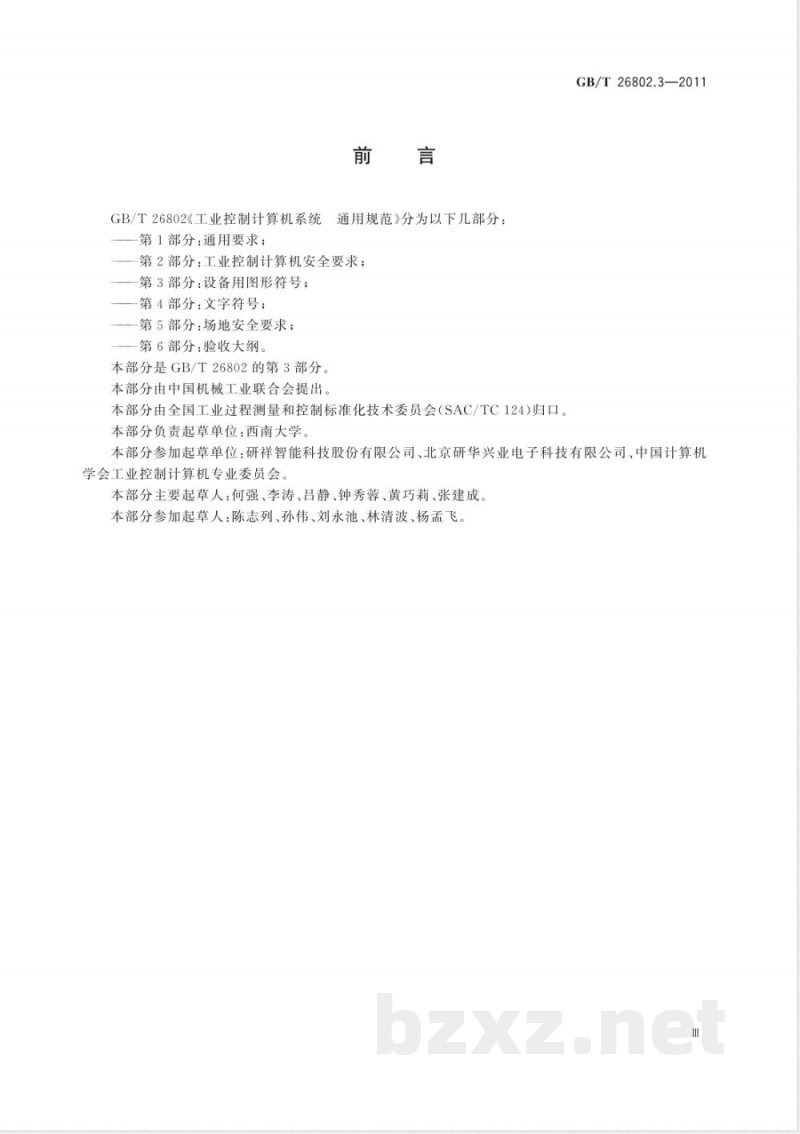

+.......+.....................................................3前言
GB/T26802《工业控制计算机系统通用规范》分为以下几部分
第1部分：通用要求；
第2部分：工业控制计算机安全要求；第3部分：设备用图形符号；
第4部分：文字符号；
-—第5部分：场地安全要求；
第6部分：验收大纲。
本部分是GB/T26802的第3部分。本部分由中国机械工业联合会提出本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124)归口。本部分负责起草单位：西南大学。GB/T26802.3—2011
本部分参加起草单位：研祥智能科技股份有限公司、北京研华兴业电子科技有限公司、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：何强、李涛、吕静、钟秀蓉、黄巧莉、张建成、本部分参加起草人：陈志列、孙伟、刘永池、林清波、杨孟飞。Ⅲ
1范围
工业控制计算机系统通用规范
第3部分：设备用图形符号
GB/T26802.3—2011
GB/T26802的本部分规定了工业控制计算机系统设备使用的图形符号。本部分规定的图形符号包括表示工业控制计算机系统设备的特征、操作标志、面板显示、功能状况、指示器、连接插口以及某些其他部件的图形符号。这些图形符号有助于用户操作和维护工业控制计算机系统。本部分适用于工业控制计算机系统设备的各种操作件、指示器、连接件、连接插口的图形符号。2规范性引用文件
下列文件中的条款通过GB/T26802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB2894一2008安全标志及其使用导则GB/T4457.4机械制图图样画法图线（GB/T4457.4—2002，eqvISO128-24：1999）GB/T4458.4机械制图尺寸注法
GB/T5465.2一2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT）GB/T5465.11一2007电气设备用图形符号基本规则第1部分：原形符号的生成（IEC80416-1:2001,IDT)
GB/T14085—1993信息处理系统计算机系统配置图符号及约定（idtISO8790：1987）GB/T14691—1993技术制图字体（eqvISO3098-1：1974）GB/T15565.1一2008图形符号术语第1部分：通用GB/T16273.1—2008设备用图形符号第1部分：通用符号（ISO7000：2004，NEQ）GB/T16902.1—2004
图形符号表示规则设备用图形符号第1部分：原形符号GB/T17349.2—1998道路车辆汽车诊断系统图形符号（idtISO7639：1985）GB/T23371.3电气设备用图形符号基本规则第3部分：应用导则GB/T26802.4一2011工业控制计算机系统通用规范第4部分：文字符号JB/T5539—1991分散型控制系统硬件设备的图形符号YD/T5015—2007电信工程制图与图形符号规定ISO7000：2004设备用图形符号索引和一览表3术语和定义
GB/T15565.1—2008和GB/T5465.11—2007中确立的以及下列术语和定义适用于GB/T26802的本部分，为了方便使用，下面重复列出了GB/T15565.12008和GB/T5465.11一2007中的术语。3.1
符号symbol
表达一定事物或概念，具有简化特征的视觉形象。［GB/T15565.1—2008,定义2.3]1
GB/T26802.3—2011
号graphical symbol
图形符号
具有特殊含义、与语言无关、用来表达信息的视觉感知图形［GB/T5465.11—2007,定义3.1]3.3
图形符号要素
graphicalsymbolelement
具有特殊含义的原形符号的组成部分［[GB/T5465.11—2007,定义3.2］3.4
设备用图形符号
graphical symbols for use on equipment用于客种设备，作为操作指示或显示其功能、工作状态的图形符号。LGB/T15565.1—2008，定义2.5.134图形符号的位置
图形符号应当放置在：
a）控制器上或附近，以指示控制功能；b）操作面板或显示面板上，以说明机器的操作或状态；设备某些有要求的部件上。
5设备用图形符号
工业控制计算机系统中常见设备用图形符号如表1所示，涉及到电气设备的图形符号应与GB/T5465.2—一2008配合使用，涉及到电信设备的图形符号应与YD/T5015一2007配合使用。表1只是给出了部分工业控制计算机系统设备用图形符号，如果有些工业控制计算机系统设备的图形符号在表1中未列出，允许根据图形符号或图形符号要素组合成一个新的图形符号，图形符号的组合见GB/T5465.11一2007的第5章。对于个别设备的图形符号（组合困难或相应国家标准未规定这些设备的图形符号等原因），可用方框（长宽比宜为2：1)加注文字符号的方式来表示图形符号，文字符号必须符合GB/T26802.4的规定。若GB/T26802.4未规定文字符号，则宜用英文缩写或汉字代替文字符号。汉字应采用国家正式颁布的汉字，字体宜采用宋体，字母字体应符合GB/T14691一1993中的A型字体或B型字体，文字方向应符合GB/T4458.4中的有关规定，按水平或垂直方向标注。文字与方框的最小距离应不小于边框线宽度的2倍，边框线宽度应符合GB/T4457.4中的有关规定。6应用说明
工业控制计算机系统设备用图形符号的应用说明如下：a）图形符号的应用应遵循GB/T23371.3的有关规定；b）本部分中的图形符号可根据需要缩小或放大，但图形符号本身的比例应保持不变；c）本部分给出的图形符号方位不是强制的，在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜像倒置，但文字和指示方向不得倒置；d）在同一设备上，图形符号的大小和线的粗细也应基本一致。2
图形符号
表1工业控制计算机系统设备用图形符号名
帮助；询问
Assistance;query
保护接地
Protective earth;
protective ground
彩色视频输出
GB/T26802.3—2011
GB/T16273.1—2008(122)
GB/T5465.2—2008(5019)
GB/T5465.2—2008(5530)
Colour video output
彩色视频输出，模拟式
Colour video output,analogue彩色视频输出，数字式
Colour video output, digital彩色视频输入
Colour video input
彩色视频输人，模拟式
Colour video input, analogue彩色视频输人，数字式
Colour video input,digital
彩色视频输人/输出
Colour video input/output
彩色视频输人/输出，模拟式
Colour video input/output, ana-logue
彩色视频输人/输出，数字式
Colour video input/output, digit-al
GB/T5465.2—2008(5530-1)
GB/T5465.2—2008(5530-2)
GB/T5465.2—2008(5526)
GB/T5465.2—2008(5526-1)
GB/T5465.2—2008(5526-2)
GB/T5465.2—2008(5522)
GB/T5465.2—2008(5522-1)
GB/T 5465.2—2008(5522-2)
GB/T26802.3—2011
图形符号
表1（续）
插头和插座；插塞连接件
Plug and socket;
plug connectiongeneral
串行接口
Serial interface
垂直同步
Vertical synchronization
垂直图像幅度
Vertical picture amplitude
垂直图像位移
Vertical picture shift
磁带机
Tape drive
磁盘媒体
Disc media
存储盘
Memory disk
打印机
Printer
打印机连接；并行接口
Printer connection; Parallel inter-face
GB/T16273.1—2008(088)
GB/T5465.2—2008(5850)
标识串行数据连接的连接器
GB/T5465.2—2008(5062)
GB/T5465.2—2008(5066)
GB/T5465.2—2008(5064)
GB/T14085—1993(3.1.2.2.1)
GB/T5465.2—2008(5986)
标识磁盘驱动器的控制，或指示磁盘媒体已经被插人或访问
GB/T5465.2—2008(5884)
用于标识盒式磁盘的控制，例如软盘或光盘，或指示插人该盘的状态GB/T5465.2—2008(5193)
GB/T5465.2—2008(5851)
用于标识并行数据连接的接头，或者用于指出打印功能
图形符号
表1（续）
打印屏幕；硬拷贝
Print screen;hard copy
Stand-by
当心触电
Danger! electric shock
电池校验
Battery check
电话；电话适配器
Telephone; telephone adapter电话线
Telephone line
电源插头
Powerplug
调制解调器
对比度
Contrast
防火墙
Firewall
GB/T26802.3—2011
ISO 7000:2004(2027)
GB/T5465.2—2008(5009）
标识开关或开关位置，表示设备部分已接通处于待机状态
GB2894—2008(2-7)
GB/T5465.2—2008(5546)
标识对一次电池或二次电池状况检验的控制或电池状况指示器
GB/T5465.2—2008(5090)
标识连接电话适配器的端子，也可表示电话间
GB/T5465.2—2008(5989)
标识RJ11接口或任何连接到电话线上的通信设备终端
GB/T5465.2—2008(5534)
GB/T5465.2—2008(5262)
GB/T5465.2—2008(5057）
YD/T5015—2007(4-10)
