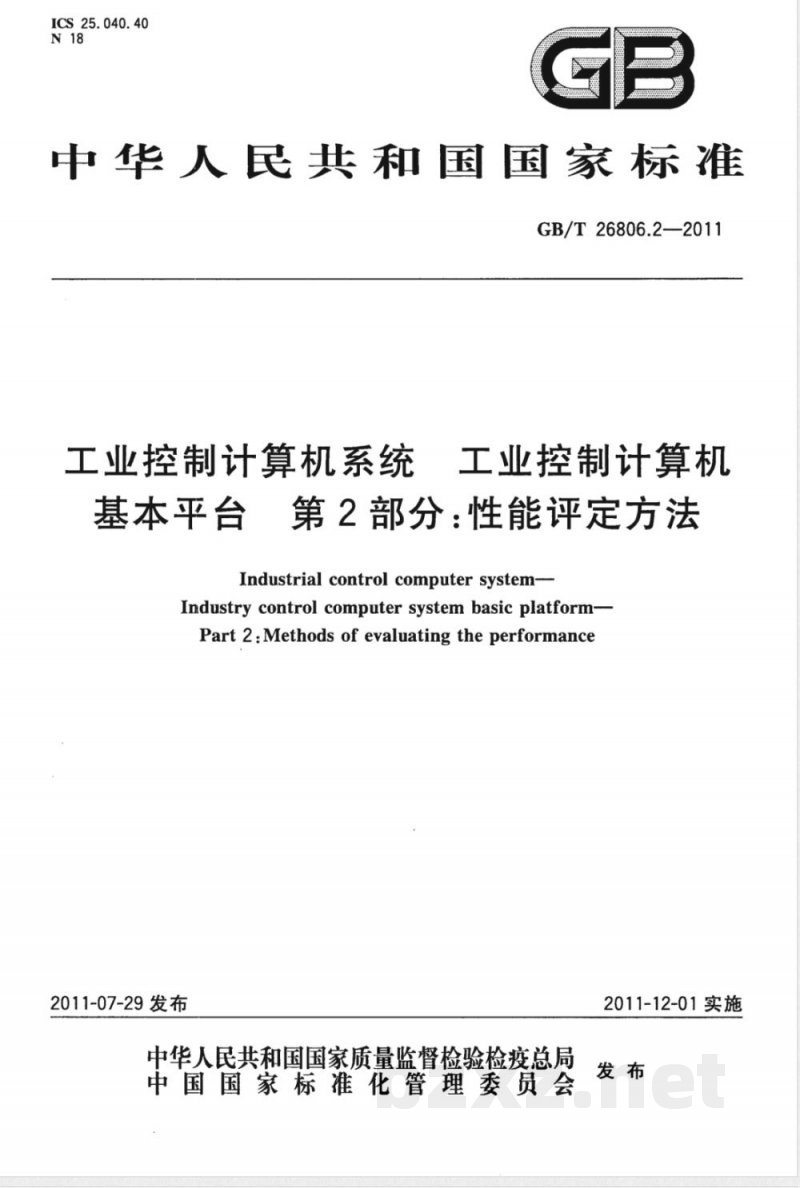

ICS 25.040.40
中华人民共和国国家标准
GB/T26806.2—2011
工业控制计算机系统
工业控制计算机
基本平台　第2部分：性能评定方法　Industrial control computer system-Industry control computer system basic platform-Part 2 :Methods of evaluating the performance2011-07-29 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2011-12-01实施

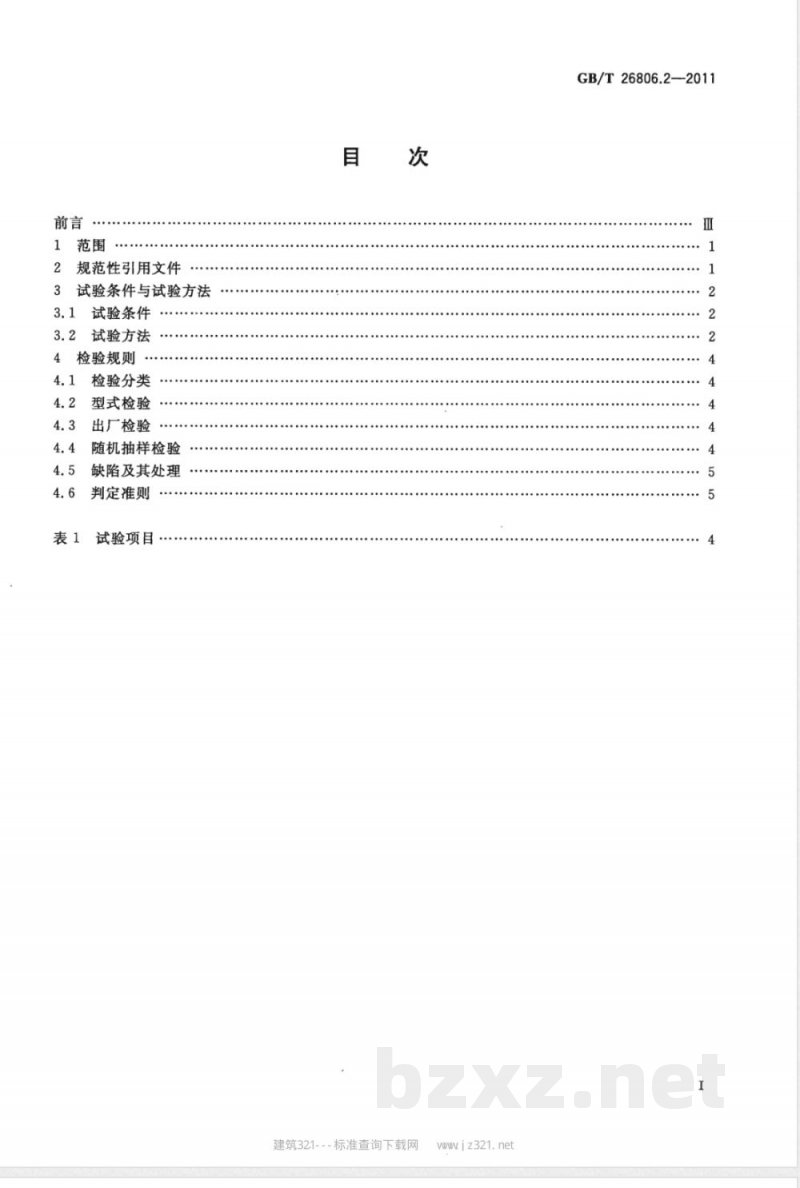

1范围
2规范性引用文件
3试验条件与试验方法
3.1试验条件
3.2试验方法
4检验规则…
检验分类
型式检验
出厂检验
随机抽样检验
缺陷及其处理
判定准则
试验项目
建筑321---标准查询下载网
wwwwiz321.net
GB/T26806.2—-2011
GB/T26806.2—2011

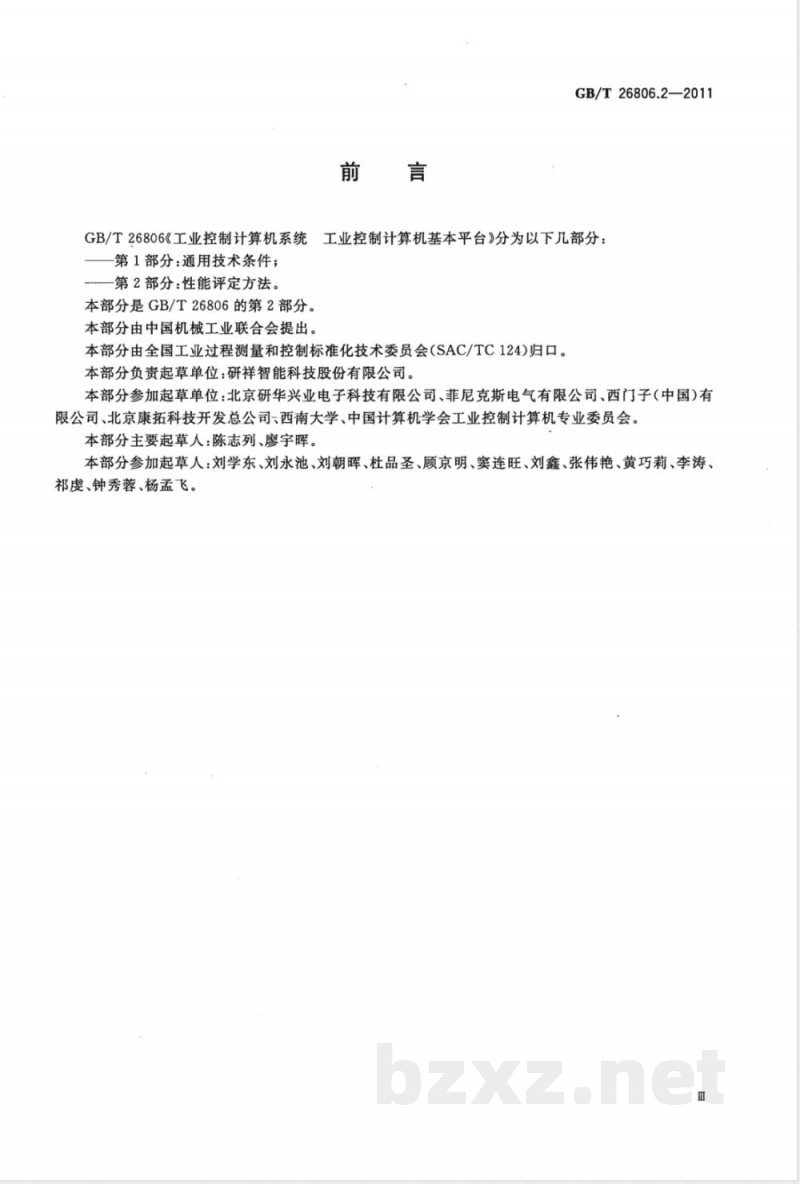

GB/T26806《工业控制计算机系统工业控制计算机基本平台》分为以下几部分：第1部分：通用技术条件；
第2部分：性能评定方法。
本部分是GB/T26806的第2部分。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本部分负责起草单位：研祥智能科技股份有限公司。本部分参加起草单位：北京研华兴业电子科技有限公司、菲尼克斯电气有限公司、西门子（中国)有限公司、北京康拓科技开发总公司-西南大学、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：陈志列、廖宇晖。本部分参加起草人：刘学东、刘永池、刘朝晖、杜品圣、顾京明、窦连旺、刘鑫、张伟艳、黄巧莉、李涛、祁虔、钟秀蓉、杨孟飞。

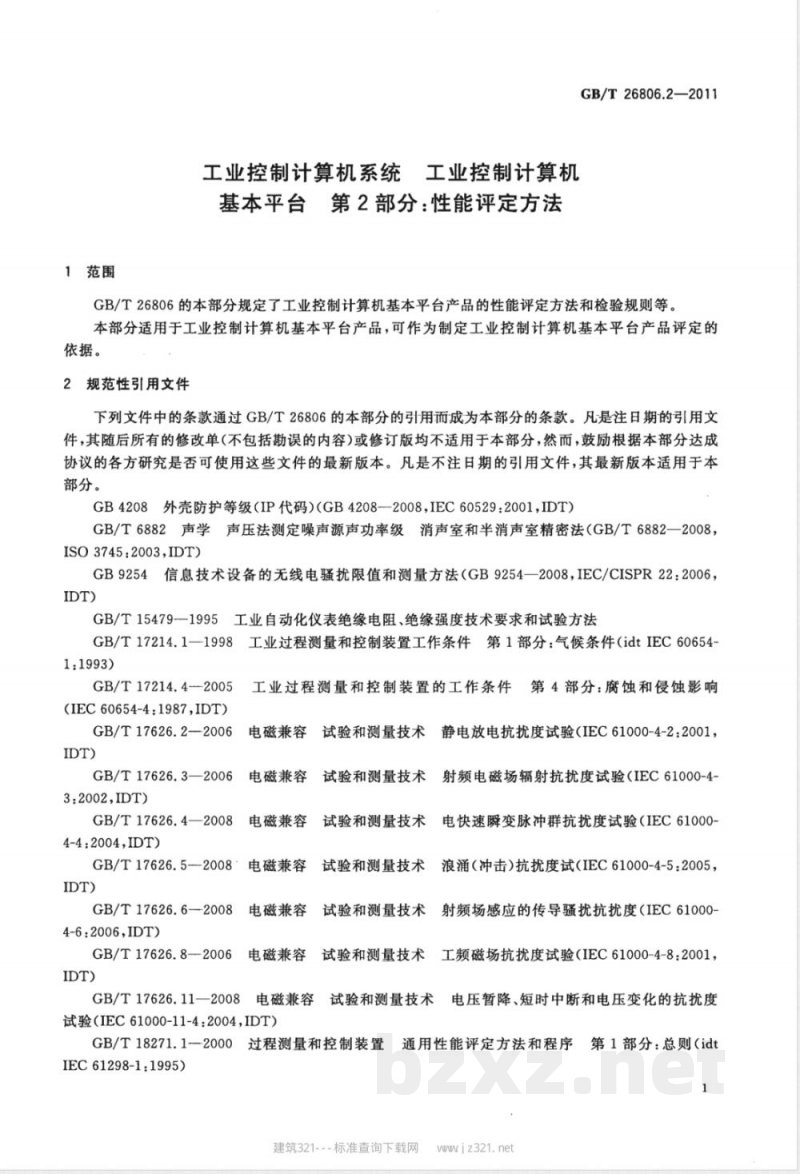

1范围
工业控制计算机系统工业控制计算机基本平台第2部分：性能评定方法GB/T26806.2—2011
GB/T26806的本部分规定了工业控制计算机基本平台产品的性能评定方法和检验规则等。本部分适用于工业控制计算机基本平台产品，可作为制定工业控制计算机基本平台产品评定的依据。
2规范性引用文件
下列文件中的条款通过GB/T26806的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB4208外壳防护等级（IP代码)(GB4208-—2008，IEC60529：2001，IDT）GB/T6882声学声压法测定噪声源声功率级消声室和半消声室精密法（GB/T6882—2008，ISO 3745:2003,IDT)
GB9254信息技术设备的无线电骚扰限值和测量方法（GB9254一2008，IEC/CISPR22：2006，IDT)
GB/T15479-1995工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法GB/T17214.1—1998工业过程测量和控制装置工作条件第1部分：气候条件（idtIEC60654+1：1993)
GB/T17214.4—-2005
5工业过程测量和控制装置的工作条件第4部分：腐蚀和侵蚀影响(IEC60654-4:1987,IDT)
GB/T17626.2—2006
电磁兼容试验和测量技术静电放电抗扰度试验（IEC61000-4-2：2001，IDT)
GB/T17626.3—2006
3:2002,IDT)
GB/T17626.4—2008
4-4:2004,IDT)
电磁兼容试验和测量技术射频电磁场辐射抗扰度试验（IEC61000-4-电磁兼容
GB/T17626.5-2008＇电磁兼容
GB/T17626.6—2008
4-6:2006,IDT)
GB/T17626.8-2006
GB/T17626.11—2008
电磁兼容
试验和测量技术电快速瞬变脉冲群抗扰度试验（IEC61000试验和测量技术浪涌（冲击）抗扰度试（IEC61000-4-5：2005，试验和测量技术射频场感应的传导骚扰抗扰度（IEC61000电磁兼容试验和测量技术工频磁场抗扰度试验（IEC61000-4-8：2001，试验和测量技术电压暂降、短时中断和电压变化的抗扰度电磁兼容1
试验IEC61000-11-4：2004，IDT)GB/T18271.1--2000过程测量和控制装置通用性能评定方法和程序第1部分：总则（idIEC 61298-1:1995)
建筑321---标准查询下载网
wiz321.net
GB/T 26806.2—2011

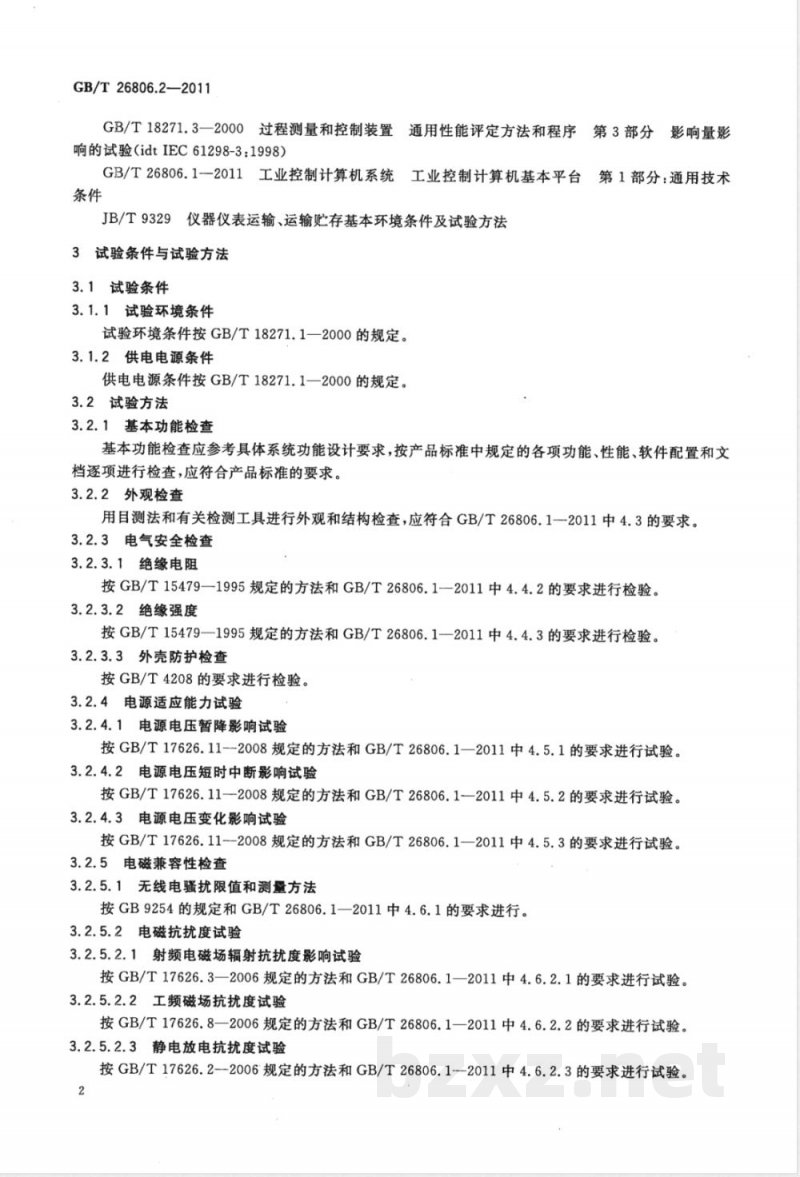

GB/T18271.3一2000过程测量和控制装置通用性能评定方法和程序第3部分影响量影响的试验（idtIEC61298-3：1998）GB/T26806.1--2011工业控制计算机系统充工业控制计算机基本平台第1部分：通用技术条件
JB/T9329仪器仪表运输、运输贮存基本环境条件及试验方法3试验条件与试验方法
3.1试验条件
3.1.1试验环境条件
试验环境条件按GB/T18271.1—2000的规定。3.1.2供电电源条件
供电电源条件按GB/T18271.1—2000的规定。3.2试验方法
3.2.1基本功能检查
基本功能检查应参考具体系统功能设计要求，按产品标准中规定的各项功能、性能、软件配置和文档逐项进行检查，应符合产品标准的要求。3.2.2外观检查
用目测法和有关检测工具进行外观和结构检查，应符合GB/T26806.12011中4.3的要求。3.2.3电气安全检查
3.2.3.1绝缘电阻
按GB/T15479—1995规定的方法和GB/T26806.1-—2011中4.4.2的要求进行检验。3.2.3.2绝缘强度
按GB/T15479—1995规定的方法和GB/T26806.1-—2011中4.4.3的要求进行检验。3.2.3.3外壳防护检查
按GB/T4208的要求进行检验。
3.2.4电源适应能力试验
3.2.4.1电源电压暂降影响试验
按GB/T17626.11-~2008规定的方法和GB/T26806.1—2011中4.5.1的要求进行试验。3.2.4.2电源电压短时中断影响试验按GB/T17626.11—2008规定的方法和GB/T26806.1—2011中4.5.2的要求进行试验。3.2.4.3电源电压变化影响试验
按GB/T17626.11--2008规定的方法和GB/T26806.1—2011中4.5.3的要求进行试验。3.2.5电磁兼容性检查
3.2.5.1无线电骚扰限值和测量方法按GB9254的规定和GB/T26806.1—2011中4.6.1的要求进行。3.2.5.2电磁抗扰度试验
3.2.5.2.1射频电磁场辐射抗扰度影响试验按GB/T17626.3—2006规定的方法和GB/T26806.1—2011中4.6.2.1的要求进行试验。3.2.5.2.2工频磁场抗扰度试验
按GB/T17626.8—2006规定的方法和GB/T26806.1—2011中4.6.2.2的要求进行试验。3.2.5.2.3静电放电抗扰度试验
按GB/T17626.2--2006规定的方法和GB/T26806.12011中4.6.2.3的要求进行试验。2
3.2.5.2.4电快速瞬变脉冲群抗扰度试验GB/T26806.2-2011
按GB/T17626.4---2008规定的方法和GB/T26806.1-2011中4.6.2.4的要求进行试验。3.2.5.2.5浪涌（冲击）抗扰度试验按GB/T17626.5—2008规定的方法和GB/T26806.1—2011中4.6.2.5的要求进行试验。3.2.5.2.6射频场感应的传导骚扰抗扰度试验按GB/T17626.6—2008规定的方法和GB/T26806.1-—2011中4.6.2.6的要求进行试验。3.2.6环境适应性检查
3.2.6.1环境温度影响试验
按GB/T18271.3-2000规定的方法和GB/T26806.1—2011中4.7.1的要求进行试验。严酷程度取GB/T17214.1--1998中表1规定的温度限值，试验后，受试样品应正常工作。3.2.6.2相对湿度影响试验
按GB/T18271.3-2000规定的方法和GB/T26806.1--2011中4.7.2的要求进行试验。严酷程度取GB/T17214.1--1998中表1规定的湿度限值，试验后，受试样品应正常。3.2.6.3倾跌影响试验
按GB/T18271.3—2000规定的方法和GB/T26806.1—2011中4.7.3的要求进行试验。试验后，受试样品应正常。
3.2.6.4振动影响试验
按GB/T18271.3—2000规定的方法和GB/T26806.1—2011中4.7.4的要求进行试验。试验后，受试样品应正常。
3.2.6.5冲击影响试验
按GB/T18271.3—2000规定的方法和GB/T26806.1—2011中4.7.5的要求进行试验。试验后，受试样品应正常。
3.2.6.6长时间运行考核试验
按GB/T26806.1一2011中4.7.6的要求，运行考核程序，试验后，受试样品应正常。3.2.6.7抗运输环境性能试验
3.2.6.7.1抗运输高温性能试验
按JB/T9329规定的方法和GB/T26806.1一2011中4.7.7.1的要求进行试验。试验后，受试样品应正常。
3.2.6.7.2抗运输低温性能试验
按JB/T9329规定的方法，根据产品应用环境，在GB/T26806.1-2011的4.7.7.2中选取相应严酷等级进行试验。试验后，受试样品应正常。3.2.6.7.3抗运输湿热性能试验
按JB/T9329规定的方法和GB/T26806.12011中4.7.7.3的要求进行试验。试验后，受试样品应正常。
3.2.6.7.4抗运输碰撞性能试验
按JB/T9329规定的方法和GB/T26806.1一2011中4.7.7.4的要求进行试验。试验后，受试样品应正常。
3.2.6.8抗腐蚀性气体影响检查
按GB/T26806.1—2011中4.8的要求，由制造商和用户根据应用环境按照GB/T17214.4—2005选择腐蚀环境的分类和环境条件严酷等级，制定检验方法，进行检验。3.2.7运行可靠性试验
按GB/T26806.1一2011中4.9的要求，由国家或行业授权的可靠性试验机构进行试验与评定。3
建筑321---标准查询下载网Wiz321.netGB/T 26806.2-2011
噪声试验
按GB6882的方法和GB/T26806.1—2011中4.10的要求进行试验。4检验规则
4.1检验分类
检验分为：型式检验、出厂检验、随机抽样检验。4.2型式检验
4.2.1总则
有下列情况之一的应进行型式检验：a）新试制的产品定型时；
正常生产的产品，当结构、材料、工艺有较大改变，可能影响产品性能时；b)
连续生产的产品，定期型式检验；国家有关部门提出型式检验要求时。4.2.2检验样品数
同一型号同一批次任意抽取2台～3台。4.2.3
型式检验项目
型式检验项目规定如下：
除非另有规定，产品的型式检验应按本部分规定中，除特殊要求情况下进行检验的项目以外的a）
项目进行检验。
b）产品型式检验项目见表1中的“型式检验”。c）可靠性试验，在批量生产阶段另行单独进行。4.3出厂检验
每台工业控制计算机基本平台须经过制造商质量检验部门检验合格后，附产品合格证方能出厂。出厂检验项目见表1中的“出厂检验”。4.4随机抽样检验
根据需要可对生产的产品进行随机抽样检验，除非另有规定，随机抽样检验项目按“型式检验”项目进行。抽样台数由制造商与提出抽样检验方协商确定，但不应少于型式检验台数。表1试验项目
检验项目
基本功能
绝缘电阻
绝缘强度
电源电压暂降影响试验
电源短时中断影响试验
电源电压变化影响试验
射频电磁场辐射抗扰度影响试验工频磁场抗扰度试验
静电放电抗扰度试验
电快速瞬变脉冲群抗扰度试验
出厂检验
型式检验
技术要求条文号
GB/T26806.1—2011中4.1
GB/T26806.1—2011中4.3
GB/T26806.1--2011中4.4.2
GB/T26806.1-2011中4.4.3
GB/T26806.1—2011中4.5.1
GB/T26806.1—2011中4.5.2
GB/T26806.1—2011中4.5.3
GB/T26806.1—2011中4.6.2.1
GB/T26806.1—2011中4.6.2.2
GB/T26806.1—2011中4.6.2.3
GB/T26806.1—2011中4.6.2.4
检验方法条文号
3.2.5.2.1
3.2.5.2.2
3.2.5.2.3
3.2.5.2.4
检验项目
浪涌(冲击)抗扰度试验
射频感应的传导骚扰抗扰度试验环境温度影响试验
相对湿度影响试验
振动影响试验
冲击影响试验
倾跌影响试验
抗运输环境性能试验
抗腐蚀性气体影响检查
噪声试验
长时间运行考核试验
可靠性试验
出厂检验
表1(续）
型式检验
技术要求条文号
GB/T26806.2--2011
检验方法条文号
GB/T26806.1—2011中4.6.2.5
GB/T26806.1-2011中4.6.2.6
GB/T26806.1—2011中4.7.1
GB/T 26806.1—2011中4.7.2
GB/T26806.1-2011中4.7.4
GB/T26806.1—2011中4.7.5
GB/T26806.1—2011中4.7.3
GB/T26806.1—2011中4.7.7
GB/T26806.1—2011中4.8
GB/T26806.1—2011中4.10
GB/T26806.1--2011中4.7.6
GB/T26806.12011中4.9
注：表中“O”为需要检验的项目；“△”为特殊要求情况下进行检验的项目。4.5缺陷及其处理
3.2.5.2.5
3.2.5.2.6
在检验中出现缺陷时应停止检验，经制造商查明原因（如果是型式检验，提出分析报告），并修复后重新进行该项目检验。
4.6判定准则
按照表1规定的检验项目，采用表1中“检验项目”对应的“检验方法条文号”规定的方法，对表1中“检验项目”对应的“技术要求条文号”的要求进行的各项检验，检验结果全部符合要求后，判定产品为合格。
