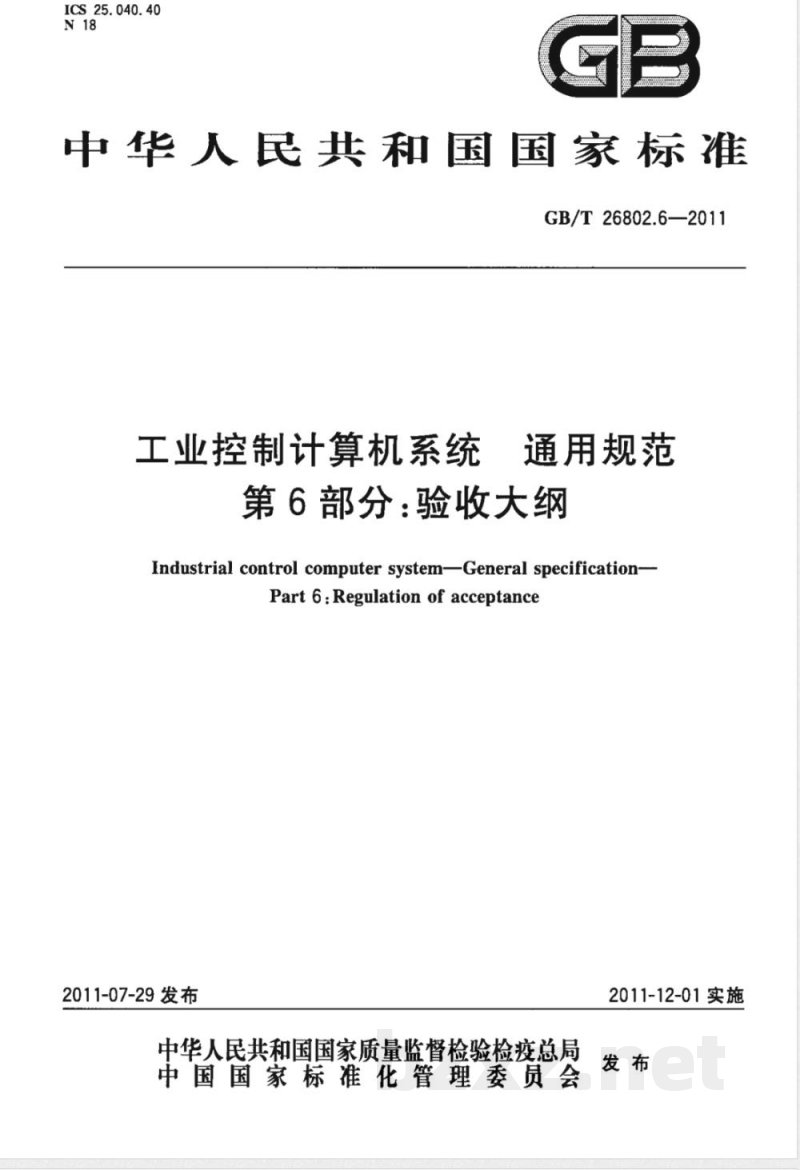

ICS 25.040.40
中华人民共和国国家标准
GB/T26802.6—2011
工业控制计算机系统
通用规范
第6部分：验收大纲
Industrial control computer system-General specification--Part 6:Regulation of acceptance2011-07-29发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会　
2011-12-01实施

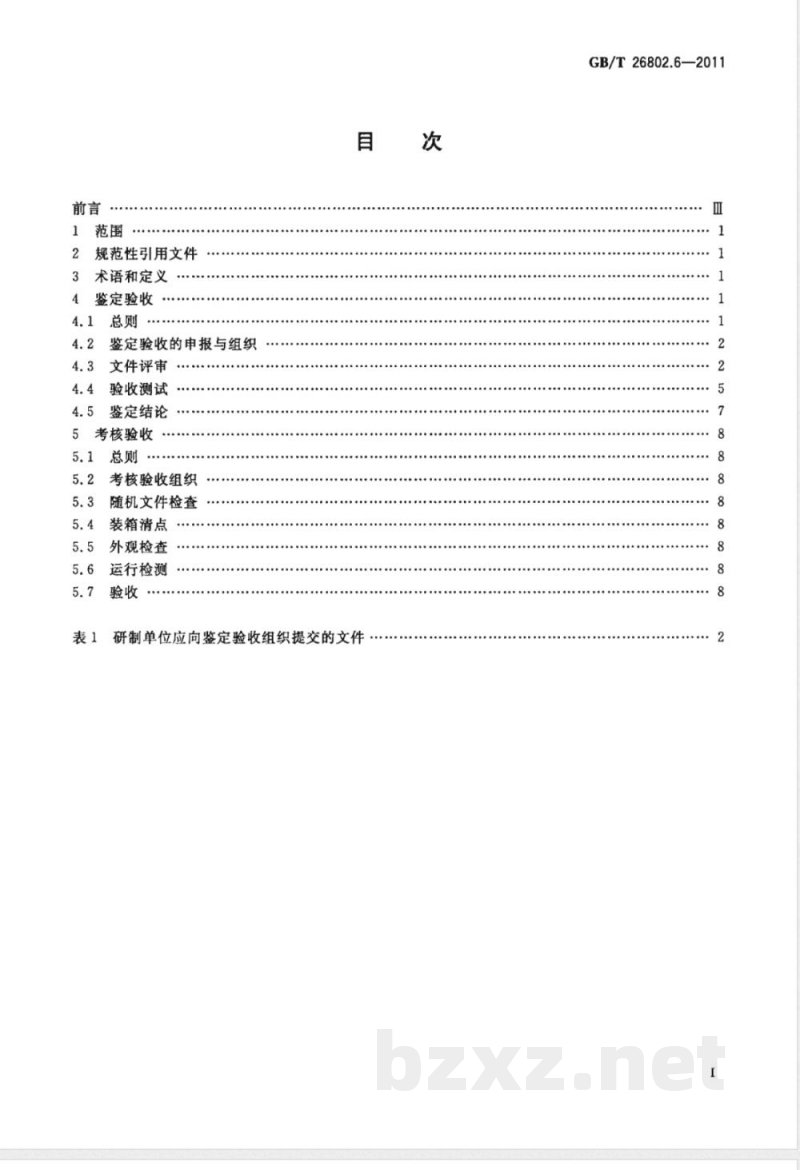

规范性引用文件
术语和定义
鉴定验收
鉴定验收的申报与组织
文件评审
验收测试
鉴定结论
考核验收
考核验收组织
随机文件检查
装箱清点
外观检查
运行检测
研制单位应向鉴定验收组织提交的文件次
GB/T26802.6—2011

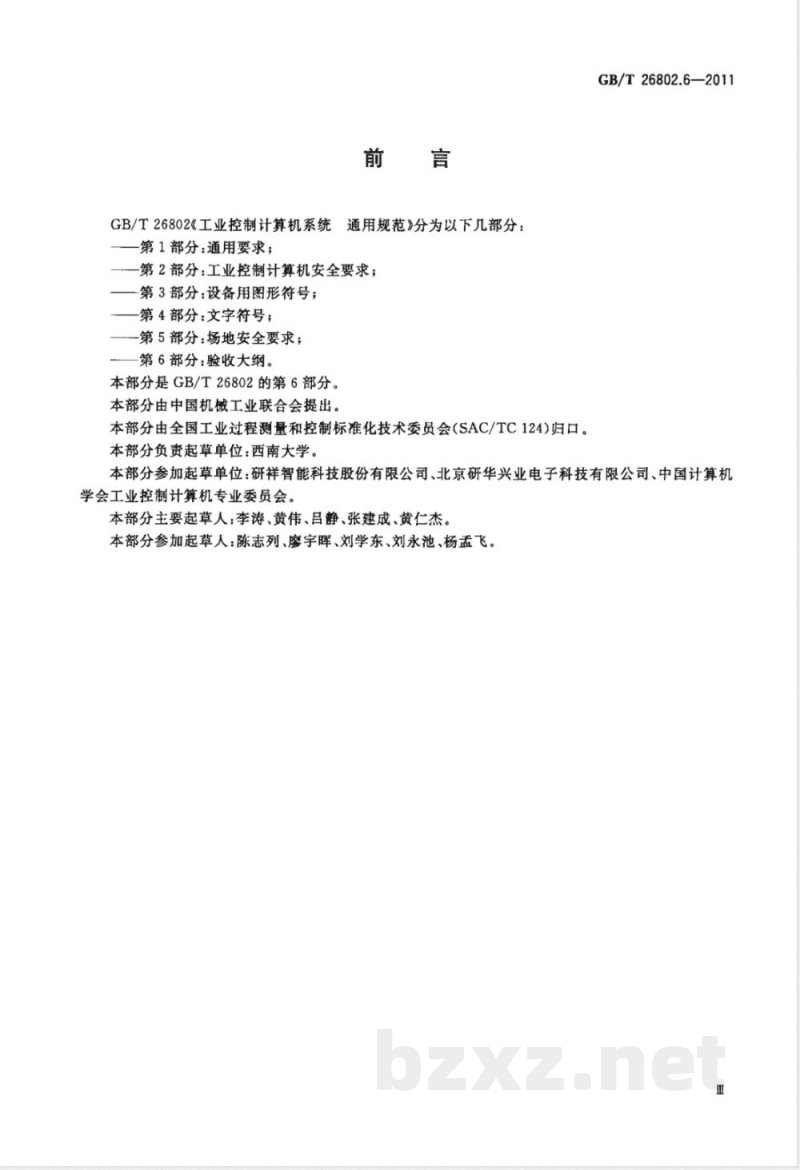

GB/T26802《工业控制计算机系统通用规范》分为以下几部分：
第1部分：通用要求；
一第2部分：工业控制计算机安全要求；—第3部分：设备用图形符号；
一第4部分：文字符号；
—第5部分：场地安全要求；
第6部分：验收大纲。
本部分是GB/T26802的第6部分。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。本部分负责起草单位：西南大学。GB/T26802.6—2011
本部分参加起草单位：研祥智能科技股份有限公司、北京研华兴业电子科技有限公司、中国计算机学会工业控制计算机专业委员会。本部分主要起草人：李涛、黄伟、吕静、张建成、黄仁杰。本部分参加起草人：陈志列、廖宇晖、刘学东、刘永池、杨孟飞。1范围

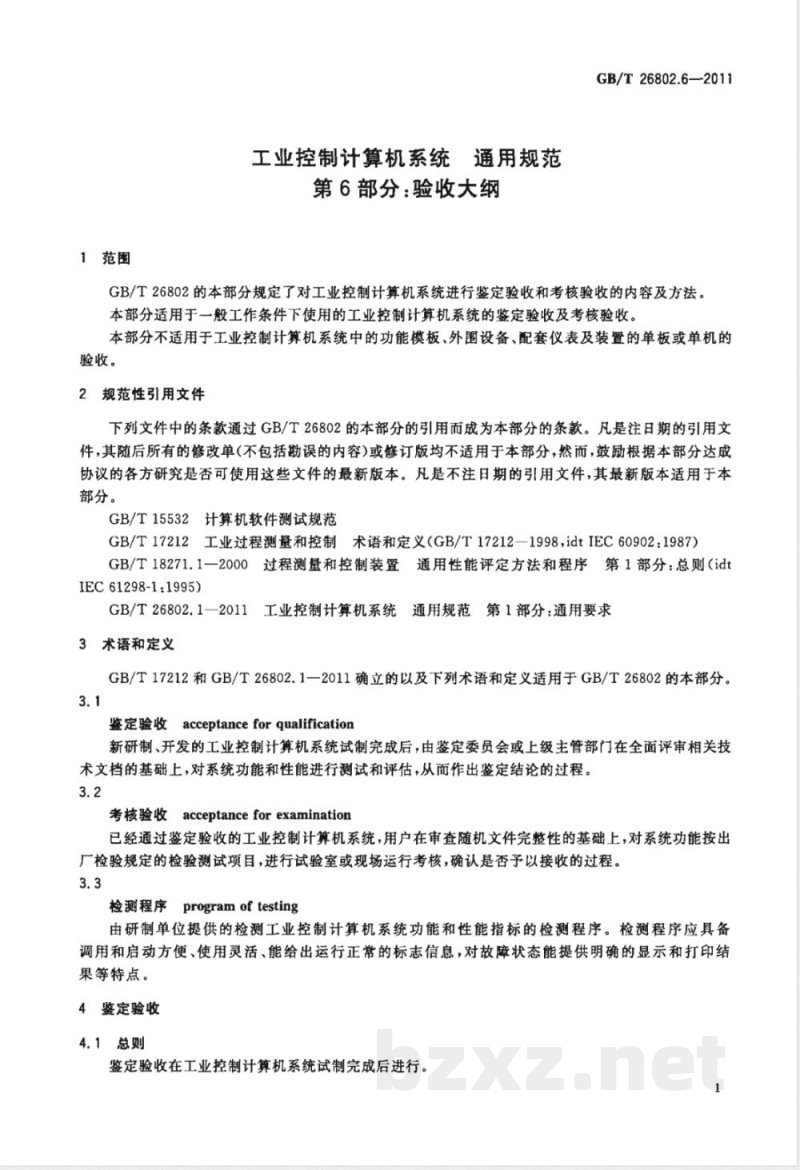

工业控制计算机系统通用规范
第6部分：验收大纲
GB/T26802.6—2011
GB/T26802的本部分规定了对工业控制计算机系统进行鉴定验收和考核验收的内容及方法。本部分适用于一般工作条件下使用的工业控制计算机系统的鉴定验收及考核验收。本部分不适用于工业控制计算机系统中的功能模板、外围设备、配套仪表及装置的单板或单机的验收。
2规范性引用文件
下列文件中的条款通过GB/T26802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T15532计算机软件测试规范
GB/T17212工业过程测量和控制术语和定义（GB/T17212—1998，idtIEC60902：1987）GB/T18271.1一2000过程测量和控制装置通用性能评定方法和程序第1部分：总则（idtIEC61298-1:1995)
GB/T26802.1一2011工业控制计算机系统通用规范第1部分：通用要求3术语和定义
GB/T17212和GB/T26802.1一2011确立的以及下列术语和定义适用于GB/T26802的本部分。3.1
鉴定验收acceptanceforqualificatior新研制、开发的工业控制计算机系统试制完成后，由鉴定委员会或上级主管部门在全面评审相关技术文档的基础上，对系统功能和性能进行测试和评估，从而作出鉴定结论的过程。3.2
考核验收acceptanceforexamination已经通过鉴定验收的工业控制计算机系统，用户在审查随机文件完整性的基础上，对系统功能按出厂检验规定的检验测试项目，进行试验室或现场运行考核，确认是否予以接收的过程。3.3
检测程序programof testing
由研制单位提供的检测工业控制计算机系统功能和性能指标的检测程序。检测程序应具备调用和启动方便、使用灵活、能给出运行正常的标志信息，对故障状态能提供明确的显示和打印结果等特点。
4鉴定验收
4.1总则
鉴定验收在工业控制计算机系统试制完成后进行。1
GB/T26802.6—2011

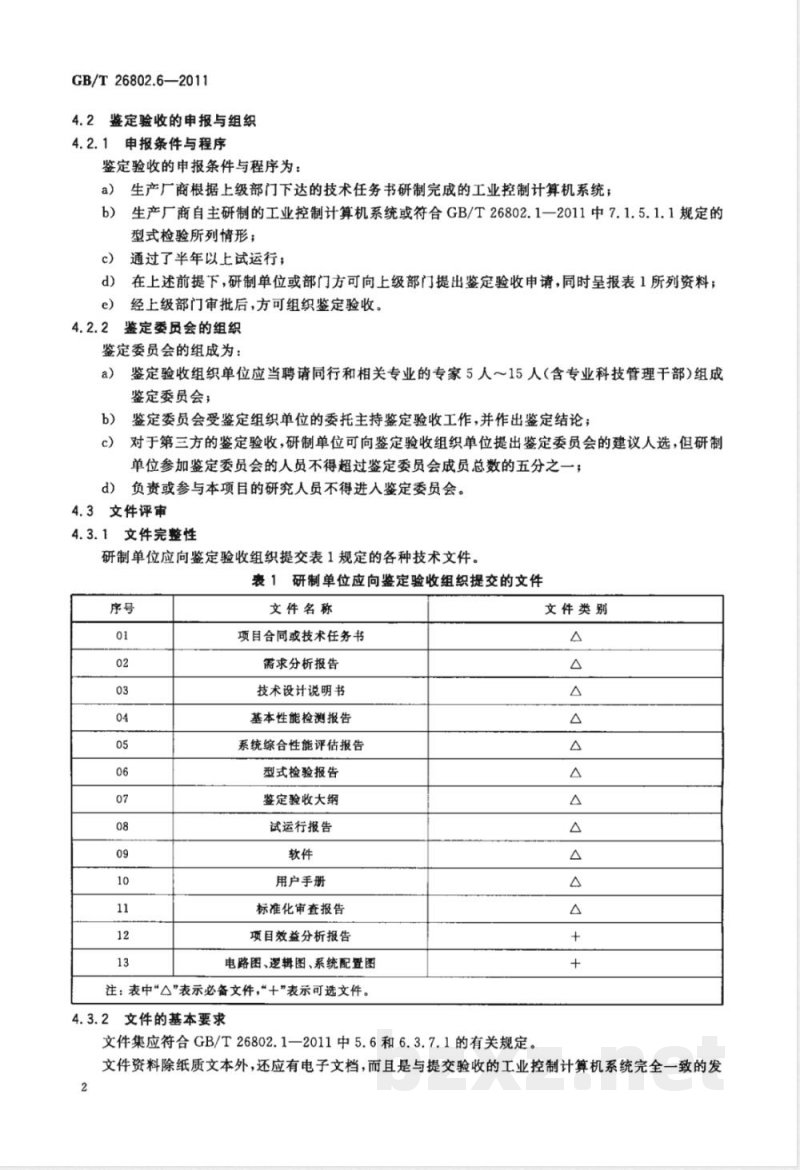

鉴定验收的申报与组织
4.2.1申报条件与程序
鉴定验收的申报条件与程序为：生产厂商根据上级部门下达的技术任务书研制完成的工业控制计算机系统；a）
生产厂商自主研制的工业控制计算机系统或符合GB/T26802.1一2011中7.1.5.1.1规定的型式检验所列情形；
通过了半年以上试运行；
在上述前提下，研制单位或部门方可向上级部门提出鉴定验收申请，同时呈报表1所列资料；经上级部门审批后，方可组织鉴定验收。鉴定委员会的组织
鉴定委员会的组成为：
鉴定验收组织单位应当聘请同行和相关专业的专家5人～15人（含专业科技管理干部）组成鉴定委员会；
鉴定委员会受鉴定组织单位的委托主持鉴定验收工作，并作出鉴定结论；对于第三方的鉴定验收，研制单位可向鉴定验收组织单位提出鉴定委员会的建议人选，但研制c）
单位参加鉴定委员会的人员不得超过鉴定委员会成员总数的五分之一；负责或参与本项目的研究人员不得进入鉴定委员会。d)
4.3文件评审
4.3.1文件完整性
研制单位应向鉴定验收组织提交表1规定的各种技术文件。表1研制单位应向鉴定验收组织提交的文件序号
文件名称
项目合同或技术任务书
需求分析报告
技术设计说明书
基本性能检测报告
系统综合性能评估报告
型式检验报告
鉴定验收大纲
试运行报告
用户手册
标准化审查报告
项目效益分析报告
电路图、逻辑图、系统配置图
注：表中”^”表示必备文件，“+”表示可选文件。4.3.2文件的基本要求
文件集应符合GB/T26802.1—2011中5.6和6.3.7.1的有关规定。文件类别
文件资料除纸质文本外，还应有电子文档，而且是与提交验收的工业控制计算机系统完全一致的发2
布版。
4.3.3文件评审范围及要点
4.3.3.1项目合同或技术任务书
GB/T26802.6--2011
上级下达的研制、开发新型工业控制计算机系统的项目合同或技术任务书包含对系统的功能和性能指标要求，及任务来源和项目编号等。4.3.3.2需求分析报告
根据项目合同或技术任务书要求和工业控制现场工艺等，进行功能和性能的详细需求分析。4.3.3.3技术设计说明书
按照项目合同或技术任务书和需求分析报告制定的技术设计说明书应体现和包含：a）系统总体设计方案符合GB/T26802.1一2011中5.1的规定；b）硬件设计方案符合GB/T26802.1—2011中5.2的规定；软件设计方案符合GB/T26802.1-2011中5.3的规定；c）
结构设计符合GB/T26802.1—2011中5.4的规定；d）
安全设计符合GB/T26802.1一2011中5.5的规定；e）
文档符合GB/T26802.1—2011中5.6的规定；功能和技术指标符合4.3.3.1。
4.3.3.4基本性能检测报告
基本性能检测报告应体现和包含：输人/输出性能符合GB/T26802.1--2011中6.2.3的规定；a）
外观符合GB/T26802.1一2011中6.2.4的规定；安全性能符合GB/T26802.1—2011中6.2.5的规定；c)
电源适应能力符合GB/T26802.1—2011中6.2.6的规定；d)
共模与串模抗扰度符合GB/T26802.12011中6.2.7的规定；e）
电磁兼容抗扰度符合GB/T26802.1—2011中6.2.8的规定；g）
环境影响符合GB/T26802.1一2011中6.2.9的规定；h)
倾跌影响符合GB/T26802.12011中6.2.10的规定；i
抗运输环境影响符合GB/T26802.1—2011中6.2.11的规定；抗腐蚀性气体性能符合GB/T26802.1—2011中6.2.12的规定；i）
k）长时间运行符合GB/T26802.1--2011中6.2.13的规定；1）
噪声符合GB/T26802.1一2011中6.2.14的规定；m)
电磁发射符合GB/T26802.12011中6.2.15的规定；n）可靠性符合GB/T26802.1-2011中6.2.16的规定。4.3.3.5系统综合性能评估报告
系统综合性能评估报告应体现和包含：a）系统特性符合GB/T26802.1--2011中6.3.1的规定；b）系统功能性符合GB/T26802.1—2011中6.3.2的规定；系统性能符合GB/T26802.1--2011中6.3.3的规定；c）
系统可信性符合GB/T26802.1—2011中6.3.4的规定；d)
系统可操作性符合GB/T26802.1—2011中6.3.5的规定；e）
系统安全性符合GB/T26802.1一2011中6.3.6的规定；f）
g）与任务无关的系统特性符合GB/T26802.1—2011中6.3.7的规定。4.3.3.6型式检验报告
型式检验报告应具备法定检测部门提供的检测证明。3
GB/T 26802.6-2011
型式检验报告应体现和包含：
a）检验依据及检验方法符合产品企业标准的有关规定；b）检验项目及检验记录齐全；
c）测试设备具有足够精度并具备计量检验合格证；d）研制单位对工业控制计算机系统产品进行的质量分析。4.3.3.7鉴定验收大纲
鉴定验收大纲应体现和包含：
a）提出的检测项目：
1）符合4.3.3.1、4.3.3.2、4.3.3.3；2）符合GB/T26802.1--2011中表6的规定；3）符合GB/T15532。
b）有与检测项目对应的检测记录表。c）对在鉴定验收前已检测过并具有相应检测报告（如：试运行报告等）而又不宜在鉴定时再进行检测的项目，应列出检测报告文件的名称及编号。d）应提出鉴定验收过程中需要使用的测试设备的详细清单。清单中包括测试设备的名称、型号、规格及数量等。而且拟使用的测试设备应具有计量合格证。4.3.3.8试运行报告
工业控制计算机系统产品鉴定验收前，应经过试运行阶段，并有相应的试运行报告，其中包括：a）试运行产品的型号名称；
试运行环境及试运行情况；
c）用户对产品技术性能、功能的评价；d）用户对产品改进提出的合理化建议及其他要求。4.3.3.9软件
软件及其文档应符合GB/T26802.1一2011的5.6中有关要求，并且：a）完整具备以下文档：
软件项目开发计划书；
软件需求说明书（包括：功能需求、性能指标需求、数据需求）；3）
软件设计说明书（包括：概要设计、详细设计、数据库设计）；软件模块规格说明书；
软件质量保证计划；
软件配置管理计划；
模块开发宗卷；
用户手册；
操作手册；
程序维护手册；
测试计划；
测试结果分析报告；
13）安装实施过程。
软件文档应具备可读性。
c）软件测试计划和测试结果分析报告应符合GB/T15532规定。软件应注明名称、版本、类别、用途、数量及载体型号等。d)
软件应当是与提交验收的工业控制计算机系统完全一致的发布版。e）
4.3.3.10用户手册
用户手册应：
a）内容完整，包括安装说明、使用说明、维护说明等内容；b）应提供用户安装、试用、维护所需的图纸、图号明细表；应提供包括以下内容的系统配置明细表：c)
1）所用功能模板的名称、型号、规格及数量；2）所用外围设备的名称、型号、规格及数量；3）月
所用配套仪表或装置的名称、型号、规格及数量4）各类备品、备件的名称、型号、规格和数量5）软件清单。包括软件的名称、版本、类别、用途、数量及载体型号等。4.3.3.11标准化审查报告
标准化审查报告应包括：
a）应具有相应的企业产品标准；b）企业产品标准应符合且高于相关国家标准或国际标准要求；c）提交鉴定的产品符合标准化要求；d）对企业标准的正确性、合理性、完整性的评价。4.3.3.12项目效益分析报告
GB/T26802.6—2011
若研发项目合同或技术任务书有要求，则应提供相应的项目效益分析报告，其中应包含：a）项目的直接经济效益；
b）项目的间接经济效益；
c）项目的社会效益。
4.3.3.13电路图、逻辑图、系统配置图提交项目合同或技术任务书要求提供的电路图、逻辑图和系统配置图等图纸4.4验收测试
4.4.1硬件测试
4.4.1.1总则
若研制单位提交的型式检验报告中不具备法定检测部门提供的检测证明，则应对提交鉴定的工业控制计算机系统硬件进行GB/T26802.1一2011中表6规定的型式检验，以重新认定型式检验报告。检验应遵循GB/T18271.12000中第5章给出的一般准则。4.4.1.2检测条件
检测条件应符合GB/T26802.1-2011中7.1.3的规定。4.4.1.3检测项目及方法
在鉴定委员会主持下，按GB/T26802.1—2011中7.1.5.1规定的型式检验和GB/T26802.1一2011中表6规定的检验项目、技术要求和检验方法进行检测，并按4.3.3.7规定作好检测记录。4.4.1.4检测结果分析与评定
研制单位应在4.4.1.3完成后，在预定时间之内，对检测记录作出分析评定，并重新形成符合4.3.3.6要求的型式检验报告。
4.4.2软件测试
4.4.2.1总则
软件功能的测试验收分以下几种情况a）如果软件已通过了国家认定的软件测试机构的测评，并具有合格证书，一般不再进行软件功能测试；
b）在系统试运行报告及软件文档通过评审合格后，一般不再单独进行软件的验收测试。如果鉴5
GB/T26802.6—2011
定委员会认为有必要进行软件测试，则：1）研制单位应负责提出测试计划并协助鉴定委员会完成软件测试；2）在进行软件的验收测试前，鉴定委员会应和研制单位商定对测试予以验收的准则。4.4.2.2测试条件
测试条件应符合GB/T26802.1—2011中7.1.3的规定。4.4.2.3测试项目及方法
4.4.2.3.1总卿
软件设计应符合4.3.3.1和4.3.3.9中有关文件的要求以及GB/T26802.1一2011中5.3的规定。
软件的功能性应符合GB/T26802.1一2011的6.3.1中a)和GB/T26802.1一2011中6.3.2规定的原则。
软件的性能应符合GB/T26802.1—2011的6.3.1中b)和GB/T26802.1-2011中6.3.3规定的原则。
软件的验收测试在鉴定委员会主持下，按照软件测试计划进行，并作好测试记录。4.4.2.3.2软件功能测试项目和测试方法4.4.2.3.2.1软件功能测试
按照GB/T15532，软件功能测试主要包括：a）功能性：
1）适应性。检测软件功能是否符合设计要求。2）准确性。检测软件数据处理的速度、精度是否符合设计要求。3）互操作性。检测软件的人机界面、通信接口、I/O接口功能及数据格式是否符合设计要求。
4）安全保密性。检测软件对于系统及其数据访问的可控制性是否符合设计要求。b）可靠性：
1）容错性。检测软件的自诊断、容错纠错、紧急事件中断响应和处理功能是否符合设计要求。
2）易恢复性。检测软件的运行状态、参数、数据的存储、备份、恢复能力是否符合设计要求。c）易用性。检测软件的各项功能菜单、人机界面、数据格式是否准确无误并便于理解，是否提供在线帮助和操作提示便于学习和操作。d）可维护性。软件安装、备份是否方便可行。4.4.2.3.2.2数据处理实时性的测试数据处理实时性测试主要包括：a）信号采样周期及系统响应和数据处理时间是否符合设计要求；b）紧急事件的中断响应及处理时间是否符合设计要求。4.4.2.3.2.3I/0通道接口程序功能检查I/O通道接口程序功能检查：
a）输入通道接口程序功能是否符合设计要求；b）输出通道接口程序功能是否符合设计要求。4.4.2.3.2.4人机界面功能检查
人机界面功能检查包括：
a）操作员权限及操作功能检查；b）系统维护人员权限及操作功能检查。6
4.4.2.3.2.5显示功能检查
显示功能检查包括：
a）检查显示画面的种类及数量，是否符合设计要求；检查显示画面的更新频率和画面更新数据量，是否符合设计要求；b）
c）检查显示分区（窗口）的划分、使用方法及其功能，是否符合设计要求。4.4.2.3.2.6打印和制表功能检查打印和制表功能检查包括：
a）检查定时制表的类型、数量、数据内容和格式，是否符合设计要求；b）检查随机制表的内容和格式是否符合设计要求。4.4.2.3.2.7系统通讯功能检查
GB/T26802.6-2011
检查系统与现场设备，系统与上位机、系统中不同工作站之间的数据通讯功能是否设计要求。4.4.2.3.2.8事件顺序记录和事故追忆功能的检查检查打印的系统运行日志、操作员工作日志、系统维护日志的内容、时间和时间分辨率是否符合设计要求。
4.4.2.3.2.9历史数据存储及检索功能检查检查数据区存储内容、存储容量、时间分辨率和数据检索功能是否符合设计要求。4.4.2.3.2.10容错能力的测试
人为设置运行或操作错误事件，检查容错能力是否符合设计要求。4.4.2.4软件测试结果分析报告
研制单位应在4.4.2.3.2.14.4.2.3.2.10完成后，在预定时间之内，对测试记录作出分析评定，并重新形成测试结果分析报告。4.4.3质询与解答
在文件评审和鉴定验收测试过程中，鉴定委员会有权提出质询，研制单位应进行相应解答。4.4.4缺陷及其处理
缺陷的认定及其处理按GB/T26802.1—2011中7.1.5.4规定执行。4.4.5判定准则
判定准则遵照GB/T26802.1~-2011中7.1.5.5规定。4.4.6验收测试的评定
只要重新进行了硬件或软件测试，都必须按GB/T26802.1一2011中7.2规定的原则重新进行系统综合性能评估，并重新形成符合4.3.3.5要求的系统综合性能评估报告。4.5鉴定结论
在完成4.3和4.4后，鉴定委员会应组织全体成员进行讨论并提出鉴定结论。鉴定结论应包含以下内容：
a）对4.3所规定的文件进行评审后的评价。b）对4.4所规定的硬件和软件功能和性能进行测试后的评价。c）对产品在实现标准化综合要求方面（包括产品继承性、标准化、系列化、通用化程度分析及预期效果等)的评价。
d）对产品质量和技术水平的评价。e）对产品的改进意见和建议。
I）对验收通过与否提出明确意见。对不予验收的产品，应详细写明不予验收的理由。鉴定委员会的鉴定结论必须以记名投票方式进行表决，当三分之二以上成员投票赞同合格g）
时，鉴定结论才是合格。
h）鉴定委员会成员，都必须在鉴定书中签字。7
GB/T26802.6-—2011
i）已经通过鉴定验收合格的产品，由鉴定验收组织单位颁发鉴定证书。5考核验收
5.1总则
需方向供方购买已经通过鉴定验收的工业控制计算机系统产品时，需方有权提出进行考核验收。考核验收按GB/T26802.1一2011中的7.1.5.2规定的出厂检验进行。5.2考核验收组织
考核验收小组由供、需双方组成。5.3随机文件检查
供方向需方提交的工业控制计算机系统应具备以下随机文件：a）用户手册，且用户手册应符合4.3.3.10要求；b）鉴定合格证书，且鉴定合格证书应有鉴定检验部门签章；c）装箱单。
5.4装箱清点
按照装箱单进行清点。软件、硬件等应与装箱单相符。5.5外观检查
用目测法进行外观检查，检查结果应符合GB/T26802.1一2011的6.2.4。5.6运行检测
5.6.1硬件检测
在GB/T26802.1—2011的6.2.13规定的工作条件下，按GB/T26802.1—2011中表6规定的出厂检验项目、技术要求和检验方法进行检测，并按4.3.3.7规定作好检测记录。实验室或生产现场运行检测时工业控制计算机系统的MTBF指标体系见GB/T26802.1一2011的表5。
判定准则遵照GB/T26802.1--2011中7.1.5.5的规定。5.6.2软件检测
在实验室运行检测程序或生产现场运行控制系统程序，系统工作正常。5.7验收
运行检查合格后，由供、需双方在验收合格单上签字确认。8
