GB/T 26802.4-2011工业控制计算机系统 通用规范 第4部分：文字符号

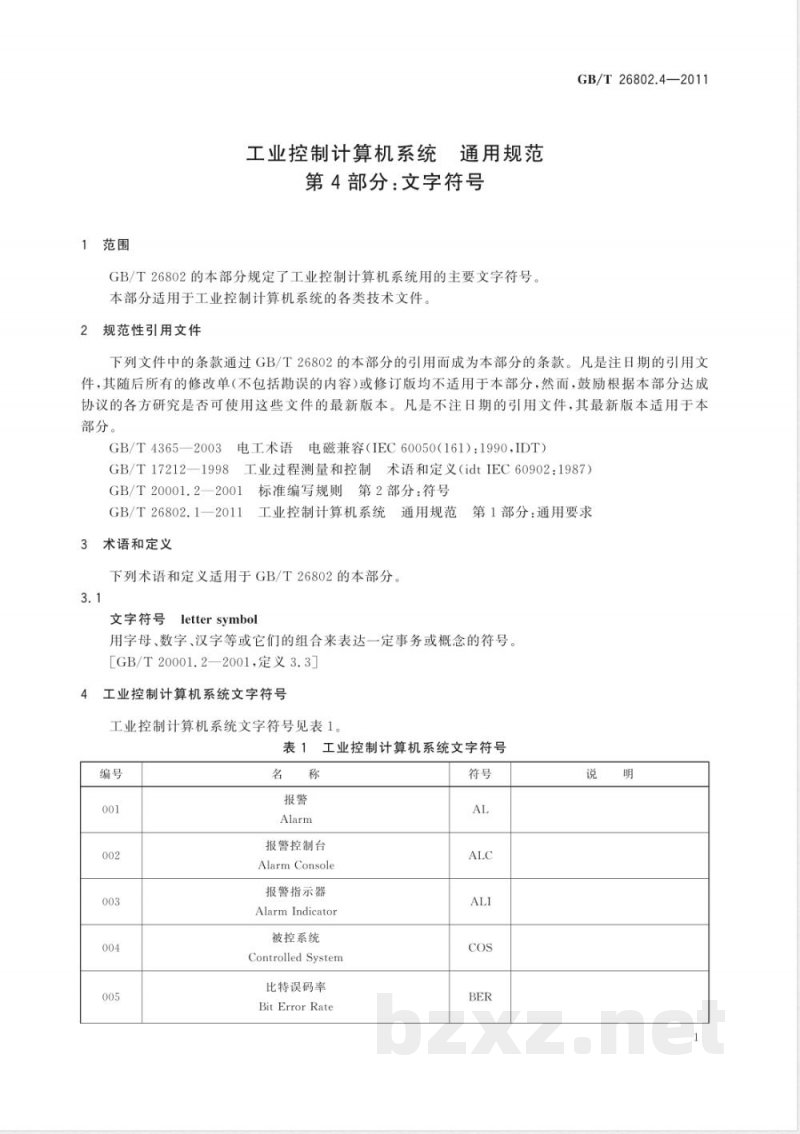

ICS 25.040.40 N18 GB 中华人民共和国国家标准 GB/T 26802.4—2011 工业控制计算机系统 通用规范 第4部分：文字符号 Industrial control computer system—General specification—Part 4: Letter symbol 2011-07-29 发布 2011-12-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 26802《工业控制计算机系统 通用规范》分为以下几部分： 第1部分：通用要求； 第2部分：工业控制计算机安全要求； 第3部分：设备用图形符号； 第4部分：文字符号； 第5部分：场地安全要求； 第6部分：验收大纲。 本部分是GB/T 26802的第4部分。本部分由中国机械工业联合会提出，本部分由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本部分负责起草单位：西南大学、深圳市研祥通讯终端技术有限公司。 本部分参加起草单位：北京研华兴业电子科技有限公司、中国计算机学会工业控制计算机专业委员会。 本部分主要起草人：祁虔、李涛、黄巧莉、杨颂华、何强、陈志列、耿稳强。 本部分参加起草人：刘永池、林清波、杨孟飞。 1 范围 GB/T 26802的本部分规定了工业控制计算机系统用的主要文字符号。 本部分适用于工业控制计算机系统的各类技术文件。 2 规范性引用文件 下列文件中的条款通过GB/T 26802的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 4365—2003 电工术语 电磁兼容（IEC 60050（161）：1990，IDT） GB/T 17212—1998 工业过程测量和控制 术语和定义（idt IEC 60902：1987） GB/T 20001.2—2001 标准编写规则 第2部分：符号 GB/T 26802.1—2011 工业控制计算机系统 通用规范 第1部分：通用要求 3 术语和定义 下列术语和定义适用于GB/T 26802的本部分。 3.1 文字符号 letter symbol 用字母、数字、汉字等或它们的组合来表达一定事务或概念的符号［GB/T 20001.2—2001, 定义3.3］ 4 工业控制计算机系统文字符号 工业控制计算机系统文字符号见表1。 表1 工业控制计算机系统文字符号 编号 | 名称 | 英文 | 符号 | 说明 001 | 报警 | Alarm | AL | 002 | 报警控制台 | Alarm Console | ALC | 003 | 报警指示器 | Alarm Indicator | ALI | 004 | 被控系统 | Controlled System | COS | 005 | 比特误码率 | Bit Error Rate | BER | 006 | 不间断电源 | Uninterrupted Power Supply | UPS | 007 | 打印机接口 | Line Print Terminal | LPT | 008 | 操作系统 | Operational System | OS | 009 | 采样开关 | Sampling Switch | SAS | 010 | 采样周期 | Sampling Period | SAP | 011 | 操作变量 | Manipulated Variable | MV | 012 | 操作员站 | Operators Station | OPS | 013 | 插箱 | Card Case | CCA | 014 | 差分曼彻斯特码 | Differential Manchester Encoding | DME | 015 | 传输线 | Transmission Line | TL | 016 | 磁带机 | Magnetic Tape Drive | MTD | 017 | 串模抑制 | Serial Mode Rejection | SMR | 系统或装置抑制串模输入信号对其输出影响的能力。见 GB/T 17212—1998 的 P2.1.1.11 018 | 串模抑制比 | Serial Mode Rejection Ratio | SMRR | 引起输出信息给定变化的串模信号值对产生输出信息相同变化所需的预期信号增量之比。见 GB/T 17212—1998 的 P2.1.1.12 019 | 打印机 | Printer | PRT | 020 | 低电平过程接口单元 | Low Level Process Interface Unit | LLPIU | 021 | 低电平信号 | Low Level Signal | LLS | 022 | 低速通信网络 | Low Speed Communication Network | LSCN | 023 | 地 | Ground | GND | 024 | 点插板箱 | Point Card File Assembly | PCFA | 025 | 电擦除可编程只读存储器 | Electrical Erasable Programmable ROM | EEPROM | 026 | 电源 | Power Supply | PWR | 027 | 电源插箱 | Power Supply Case | PSC | 028 | 电磁干扰 | Electro Magnetic Interference | EMI | 029 | 电磁兼容性 | Electro Magnetic Compatibility | EMC | 设备或系统在其电磁环境中能正常工作且不对该环境中任何事务构成不能承受的电磁骚扰的能力。见 GB/T 4365—2003 的 2.1 030 | 多路转换器 | Multiplexer | MUX | 031 | 发光二极管 | Light Emitting Diode | LED | 032 | 阀门 | Valve | V | 033 | 阀门定位器 | Valve Positioner | VPR | 034 | 阀位 | Valve Position | VP | 035 | 分布式处理单元 | Distributed Processing Unit | DPU | 036 | 分布式数据库 | Distributed Data Base | DDB | 037 | 蜂鸣器 | Buzzer | BUZ | 038 | 高电平过程接口单元 | High Level Process Interface Unit | HLPIU | 039 | 高电平信号 | High Level Signal | HLS | 040 | 高速通信网络 | High Speed Communication Network | HSCN | 041 | 干线电缆 | Trunk Cable | TRC | 042 | 共模抑制 | Common Mode Rejection | CMR | 系统或装置抑制共模输入信号对其输出影响的能力。见 GB/T 17212—1998 的 P2.1.1.08 043 | 共模抑制比 | Common Mode Rejection Ratio | CMRR | 系统或装置输入端上的规定共模电压信号与产生相同输出信号所需的具有相同特性型式差动输入信号之比。见 GB/T 17212—1998 的 P2.1.1.09 044 | 共享存储器 | Shared Memory | SHM | 045 | 工程师操作站 | Engineers Operating Station | ENOS | 046 | 工业控制计算机 | Industrial Control Computer | ICC | 047 | 工业控制计算机系统 | Industrial Control Computer System | ICCS | 048 | 光笔显示器 | Light Pen Display | LPD | 049 | 光端机 | Optical Electrical Terminal | OET | 050 | 光缆 | Fiber Optic Cable | FOCA | 051 | 光纤 | Fiber Optic | FO | 052 | 光纤通信 | Fiber Optic Communication | FOC | 053 | 过程变量 | Process Variable | PV | 054 | 后备手操作器 | Backup Manual Operation Device | BMOD | 055 | 绘图仪 | Plotter | 056 | 火线 | Live Line | 057 | 火线接口 | 1394 Interface | 058 | 基本控制器 | Basic Controller |
