GB/T 26806.1-2011工业控制计算机系统 工业控制计算机基本平台 第1部分：通用技术条件

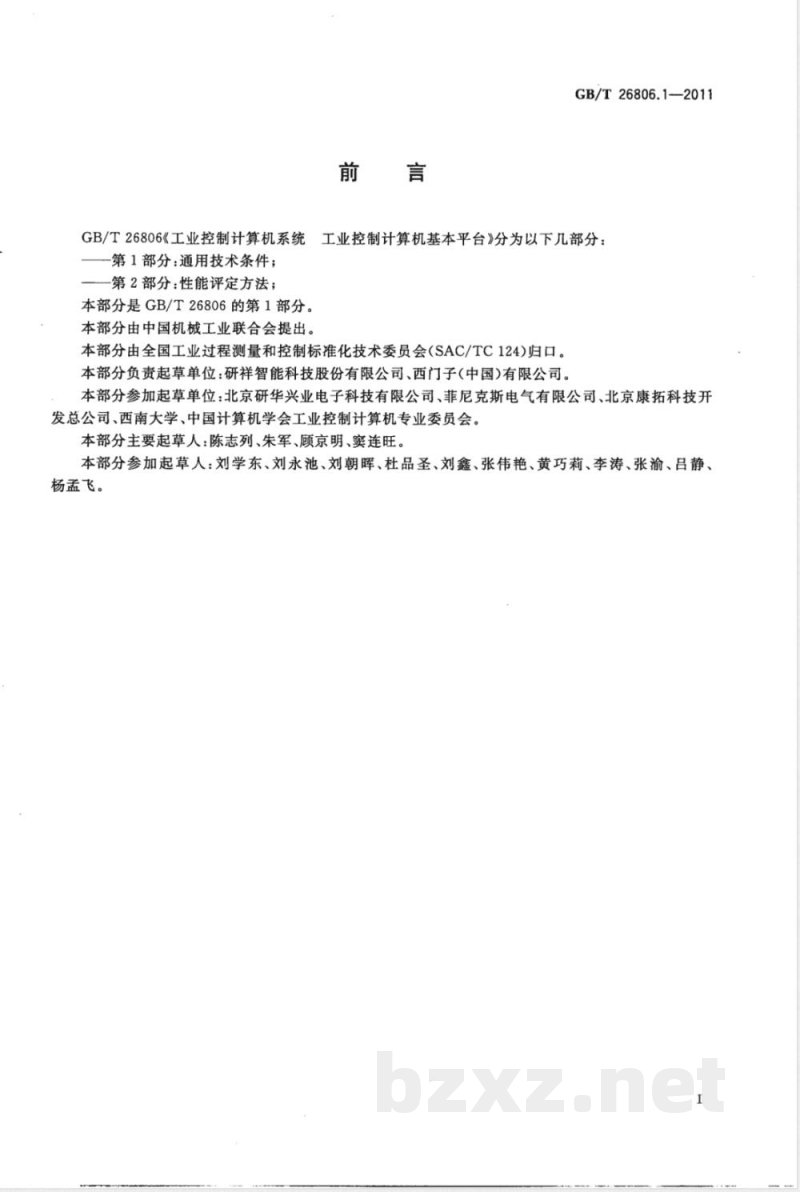

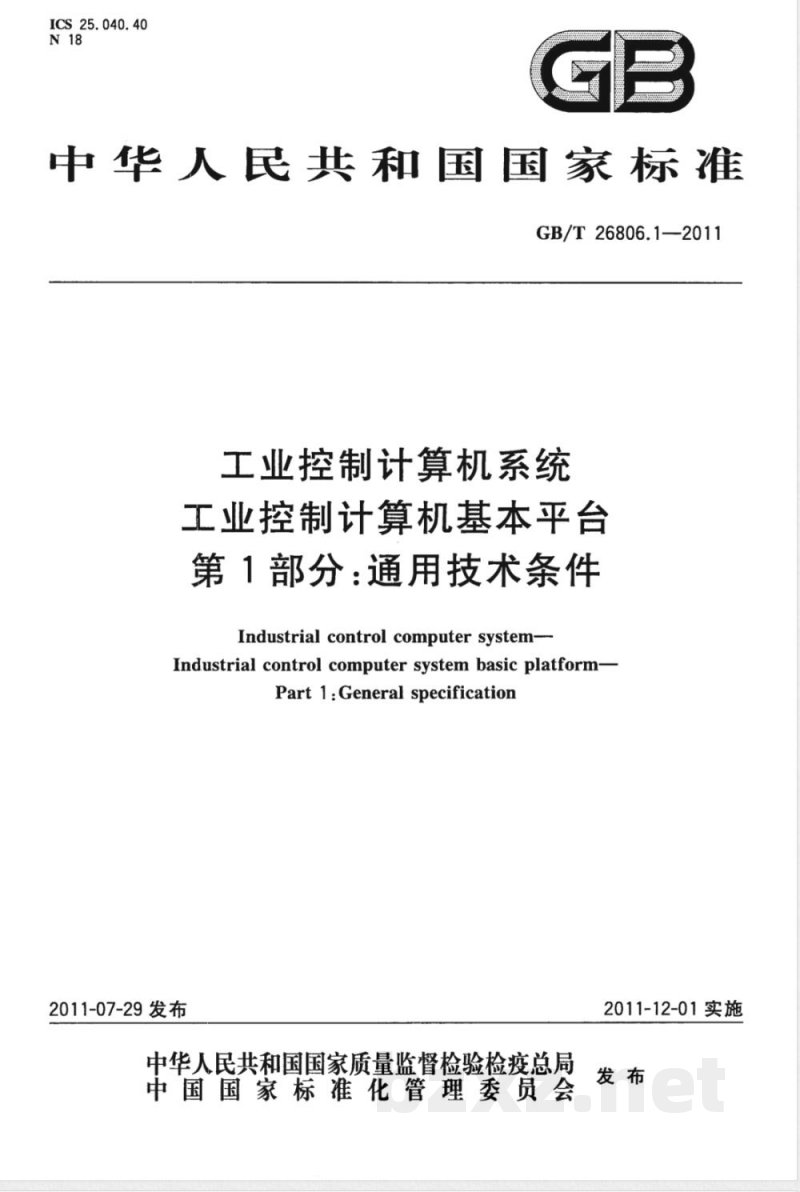

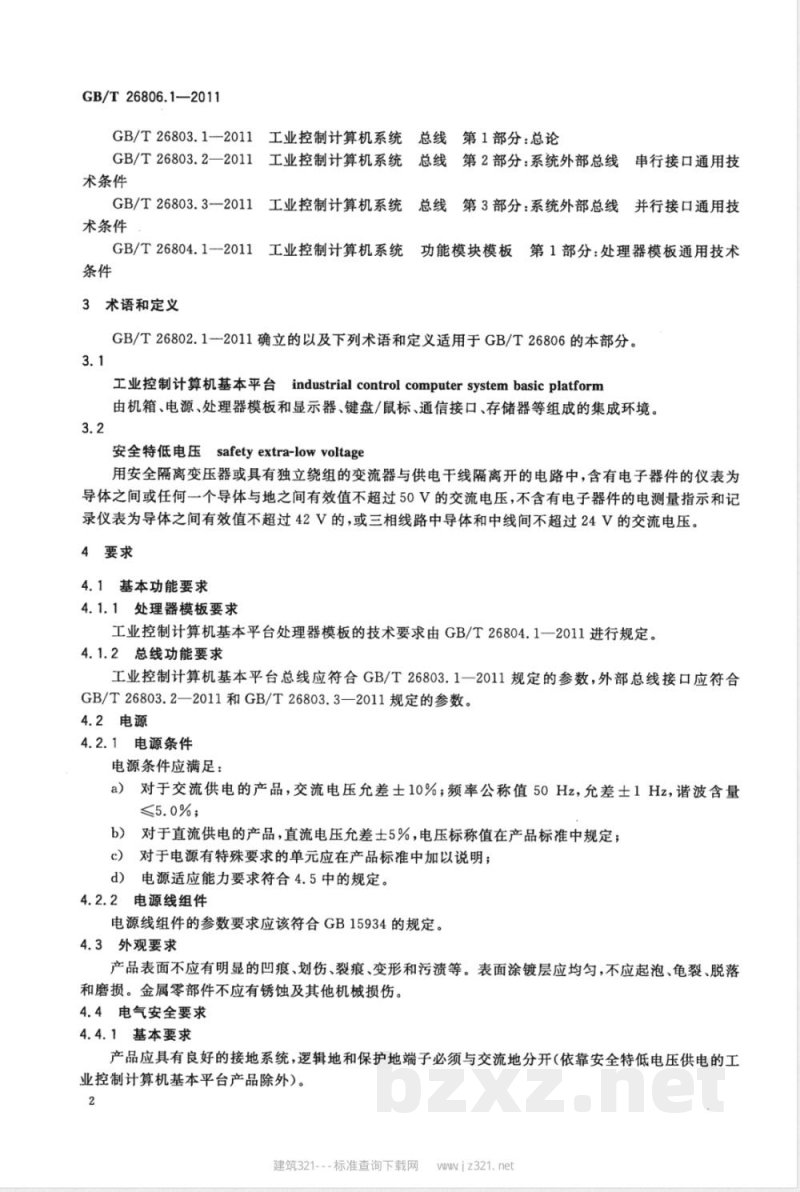

ICS 25.040.40 N 18 GB/T 26806.1—2011 工业控制计算机系统 工业控制计算机基本平台 第1部分：通用技术条件 Industrial control computer system - Industrial control computer system basic platform - Part 1: General specification 2011-07-29 发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2011-12-01 实施 前言 GB/T 26806《工业控制计算机系统 工业控制计算机基本平台》分为以下几部分： ——第1部分：通用技术条件； ——第2部分：性能评定方法。 本部分是GB/T 26806的第1部分。 本部分由中国机械工业联合会提出。 本部分由全国工业过程测量和控制标准化技术委员会(SAC/TC124)归口。 本部分负责起草单位：研祥智能科技股份有限公司、西门子(中国)有限公司。 本部分参加起草单位：北京研华兴业电子科技有限公司、菲尼克斯电气有限公司、北京康拓科技开发总公司、西南大学、中国计算机学会工业控制计算机专业委员会。 本部分主要起草人：陈志列、朱军、顾京明、窦连旺。 本部分参加起草人：刘学东、刘永池、刘朝晖、杜品圣、刘鑫、张伟艳、黄巧莉、李涛、张渝、吕静、杨孟飞。 1 范围 本部分规定了工业控制计算机基本平台的术语和定义、要求、试验方法、检验规则以及标志、包装、运输和贮存。 本部分适用于工业控制计算机基本平台的设计、制造、检验和使用。 2 规范性引用文件 下列文件中的条款通过GB/T 26806的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可适用这些文件最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB 15934 电源线组件 GB 4208 外壳防护等级（IP代码） GB 9254 信息技术设备的无线电骚扰限值和测量方法 GB/T 15479-1995 电子测量仪器安全要求 GB/T 17626.3-2006 电磁兼容 试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4-2008 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5-2008 电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.8-2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 GB/T 17626.2-2006 电磁兼容 试验和测量技术 静电放电抗扰度试验 GB/T 26803.1-2011 工业控制计算机系统 总线 第1部分：总论 GB/T 26803.2-2011 工业控制计算机系统 总线 第2部分：系统外部总线串行接口通用技术条件 GB/T 26803.3-2011 工业控制计算机系统 总线 第3部分：系统外部总线并行接口通用技术条件 GB/T 26804.1-2011 工业控制计算机系统 功能模块模板 第1部分：处理器模板通用技术条件 GB/T 26802.1-2011 工业控制计算机系统 通用术语 3 术语和定义 GB/T 26802.1中确立的以及下列术语和定义适用于本部分。 3.1 工业控制计算机基本平台 industrial control computer system basic platform 由机箱、电源、处理器模板和显示器、键盘/鼠标、通信接口、存储器等组成的集成环境。 3.2 安全特低电压 safety extra-low voltage 用安全隔离变压器或具有独立绕组的变流器与供电干线隔离开的电路中，含有电子器件的仪表为导体之间或任何一个导体与地之间有效值不超过50V的交流电压，不含有电子器件的电测量指示和记录仪表为导体之间有效值不超过42V的，或三相线路中导体和中线间不超过24V的交流电压。 4 要求 4.1 基本功能要求 4.1.1 处理器模板要求 工业控制计算机基本平台处理器模板的技术要求由GB/T 26804.1进行规定。 4.1.2 总线功能要求 工业控制计算机基本平台总线应符合GB/T 26803.1规定的参数，外部总线接口应符合GB/T 26803.2和GB/T 26803.3规定的参数。 4.2 电源 4.2.1 电源条件 电源条件应满足： a）对于交流供电的产品，交流电压允差±10%；频率公称值50Hz，允差±1Hz，谐波含量<5.0%； b）对于直流供电的产品，直流电压允差±5%，电压标称值在产品标准中规定； c）对于电源有特殊要求的单元应在产品标准中加以说明； d）电源适应能力要求符合4.5中的规定。 4.2.2 电源线组件 电源线组件的参数要求应该符合GB 15934的规定。 4.3 外观要求 产品表面不应有明显的凹痕、划伤、裂痕、变形和污渍等。表面涂镀层应均匀，不应起泡、龟裂、脱落和磨损。金属零部件不应有锈蚀及其他机械损伤。 4.4 电气安全要求 4.4.1 基本要求 产品应具有良好的接地系统，逻辑地和保护地端子必须与交流地分开（依靠安全特低电压供电的工业控制计算机基本平台产品除外）。 4.4.2 绝缘电阻 在不同的试验条件下（一般大气试验条件），工业控制计算机基本平台在其与地绝缘的端子同外壳(或与地)之间，施加直流电压进行绝缘电阻试验。其施加的直流试验电压值和应达到的绝缘电阻值由GB/T 15479—1995中表1规定。 4.4.3 绝缘强度 在不同的试验条件下（一般大气试验条件），工业控制计算机基本平台，在其与地绝缘的端子同外壳（或与地）之间，应能承受GB/T 15479—1995中表3规定的、与主电源频率相同的正弦交流试验电压。 4.4.4 外壳防护 工业控制计算机基本平台产品外壳的防护性能应满足GB 4208的有关规定。外壳防护等级和防护方式由产品标准确定。 4.5 电源适应能力要求 4.5.1 电源电压暂降影响 电源电压降至额定工作电压的70%，连续低降三次，三次低降的持续时间可分别为5、25、50个周期，两次低降的间隔不小于10s，电源恢复后，工业控制计算机基本平台应能正常工作。 4.5.2 电源电压短时中断影响 电源电压降至额定工作电压的0%，连续中断三次，三次中断的持续时间可分别为1、10、40个周期，两次中断的间隔不小于10s，电源恢复后，工业控制计算机基本平台应能正常工作。 4.5.3 电源电压变化影响 电源电压以±10%短期变化，其变化的时间定为：电压降低需时间(2±0.4)s，降低后电压维持时间(1±0.2)s，电压增加所需时间(2±0.4)s。连续以10s的间隔变化三次，工业控制计算机基本平台应能正常工作。 4.6 电磁兼容性要求 4.6.1 无线电骚扰 该要求适用的频率范围为30MHz～1000MHz。对于尚未规定限值的频段，不作要求。产品的无线电骚扰限值符合GB 9254的规定，在产品标准中明确规定选用A级或B级所规定的无线电骚扰限值。 4.6.2 电磁兼容抗扰度 4.6.2.1 射频电磁场辐射抗扰度 在80MHz～1000MHz射频范围内，根据工业控制计算机基本平台使用的电磁场环境： a）1级：低电平电磁辐射环境； b）2级：中等的电磁辐射环境； c）3级：严重电磁辐射环境； d）X级：是一个开放的等级，可在产品规范中规定。 在GB/T 17626.3—2006的表1中选择试验等级进行试验。保护（设备）抵抗数字无线电话射频辐射干扰的试验等级，在GB/T 17626.3—2006的表2中选择。制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略哪些可以接受。 4.6.2.2 工频磁场抗扰度 根据工业控制计算机基本平台应用环境，在GB/T 17626.8—2006中选择试验等级： a）1级：有电子设备的敏感装置能使用的环境； b）2级：保护良好的环境； c）3级：保护的环境； d）4级：典型的工业环境； e）5级：严酷的工业环境； f）X级：是一个开放的等级，可在产品规范中规定。 制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略，哪些可以接受。 4.6.2.3 静电放电抗扰度 根据工业控制计算机基本平台安装环境条件（如相对湿度等）和产品材料，在GB/T 17626.2-2006的表1中选择试验等级进行接触放电或空气放电试验。制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略，哪些可以接受。 4.6.2.4 电快速瞬变脉冲群抗扰度 根据工业控制计算机基本平台应用场所环境： a）1级：具有保护良好的环境； b）2级：受保护的环境； c）3级：典型的工业环境； d）4级：严酷的工业环境； e）X级：是一个开放的等级，可在产品规范中规定。 在GB/T 17626.4—2008的表1中选择试验等级，确定开路试验电压和脉冲重复频率进行试验。制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略，哪些可以接受。 4.6.2.5 浪涌（冲击）抗扰度 根据工业控制计算机基本平台安装类别： a）0类：保护良好的电气环境，常常在一间专用房间内； b）1类：有部分保护的电气环境； c）2类：电缆隔离良好，甚至短走线也隔离良好的电气环境； d）3类：电源电缆和信号电缆平行敷设的电气环境； e）4类：互连线按户外电缆沿电源电缆敷设并且这些电缆被作为电子和电气线路的电气环境； f）5类：在非人口稠密区电子设备与通信电缆和架空电力线路连接的电气环境； g）X类：在产品技术要求中规定的特殊环境。 在GB/T 17626.5—2008的表1中选择试验等级，确定开路试验电压进行试验。制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略，哪些可以接受。 4.6.2.6 射频感应的传导骚扰抗扰度 根据工业控制计算机基本平台应用场所环境： a）1级：低电平电磁辐射环境； b）2级：中等电磁辐射环境； c）3级：严重电磁辐射环境； d）X级：是一个开放的等级，可在产品规范中规定。 在GB/T 17626.6中规定试验等级进行试验。制造商的产品标准中可以规定对工业控制计算机基本平台的影响哪些可以忽略，哪些可以接受。
