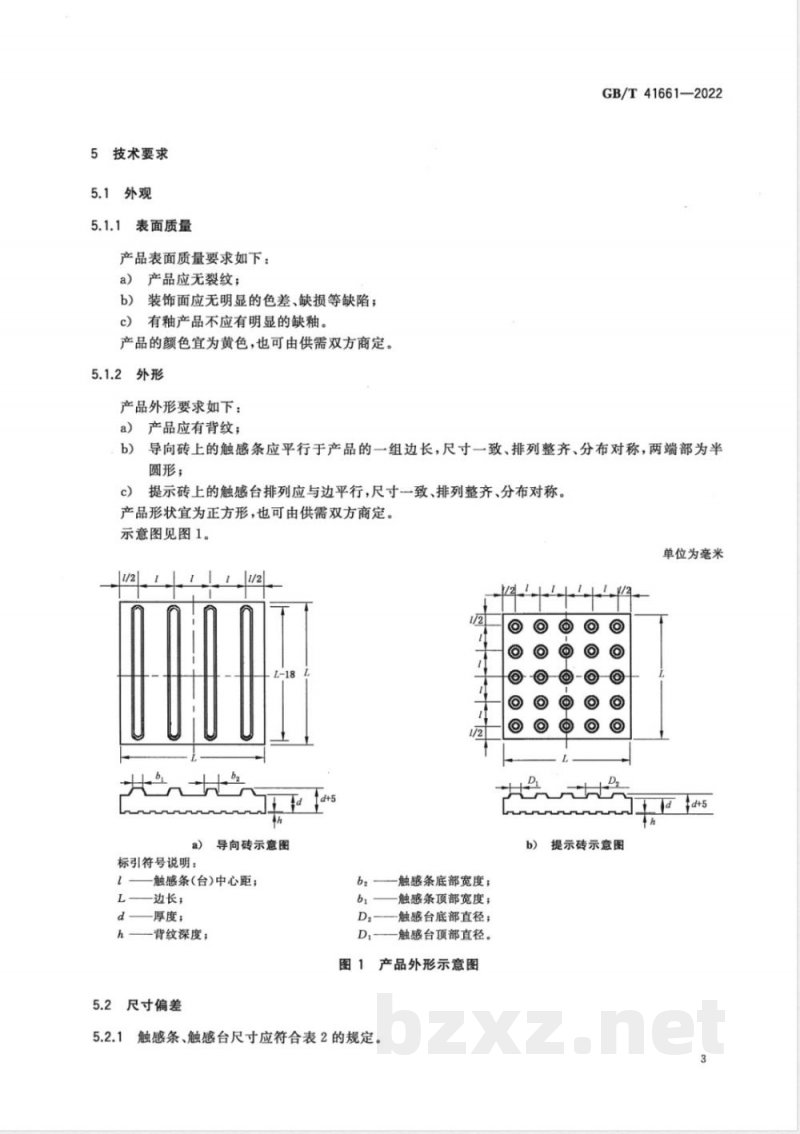

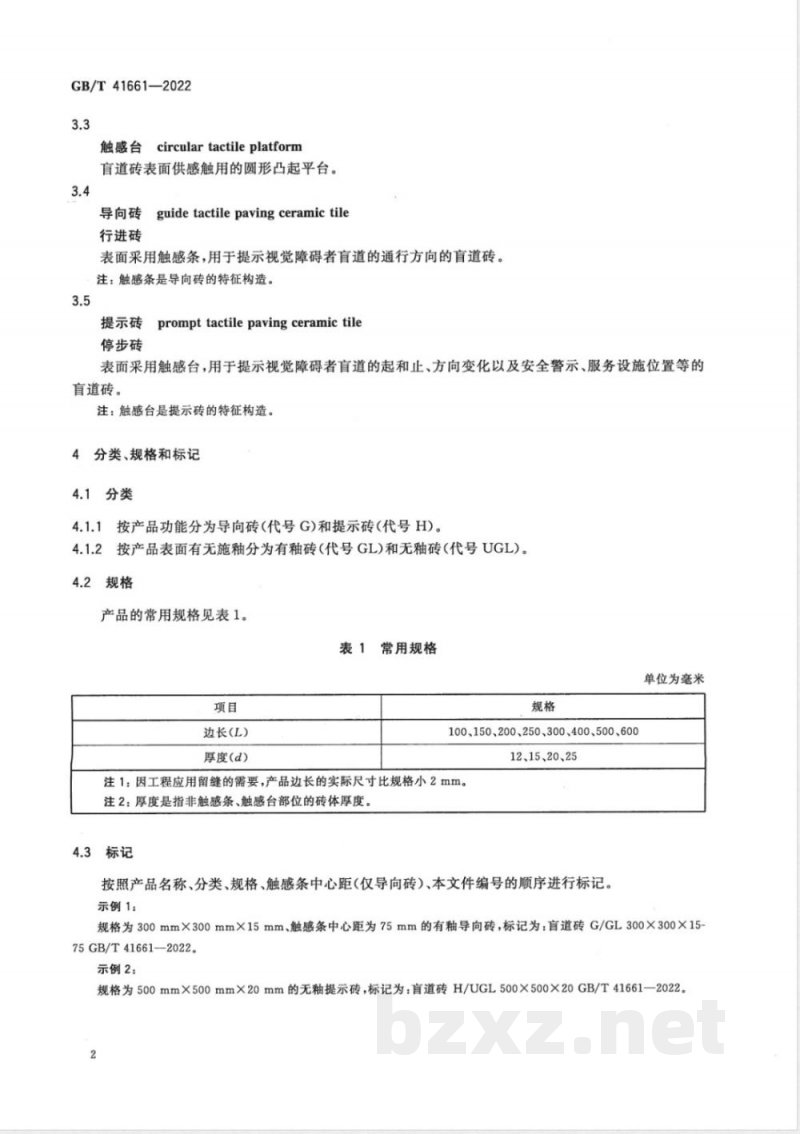

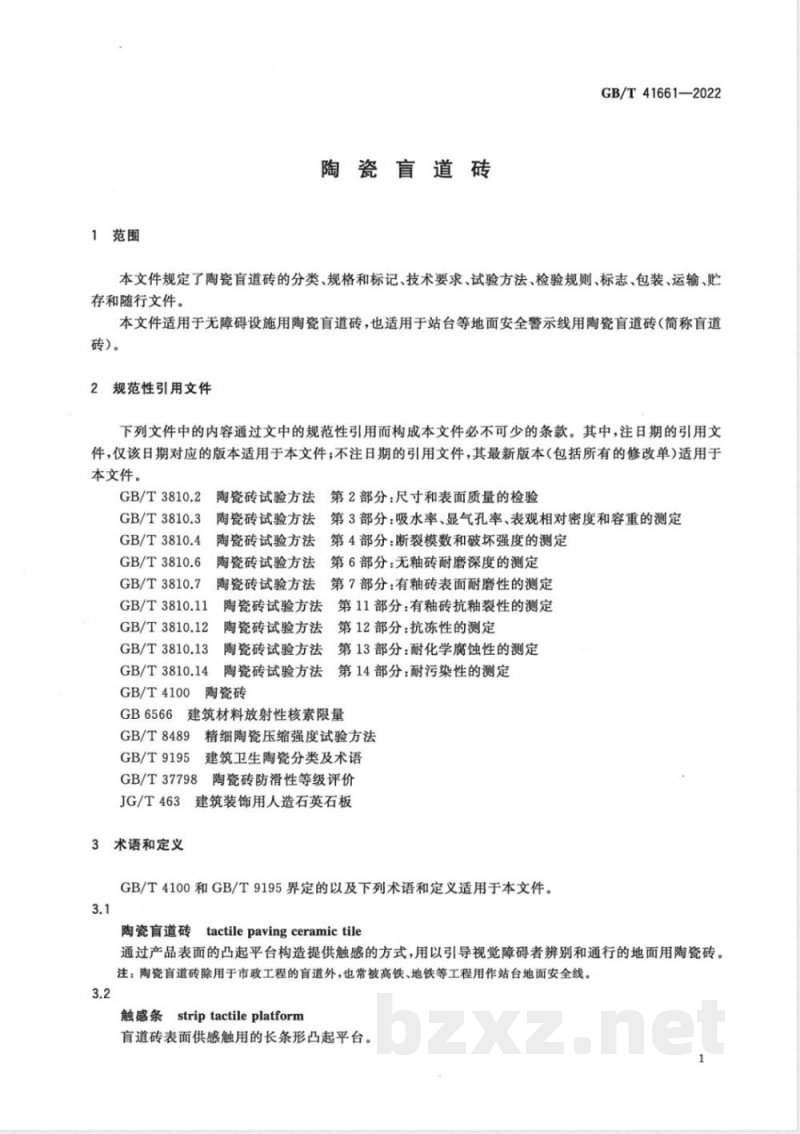

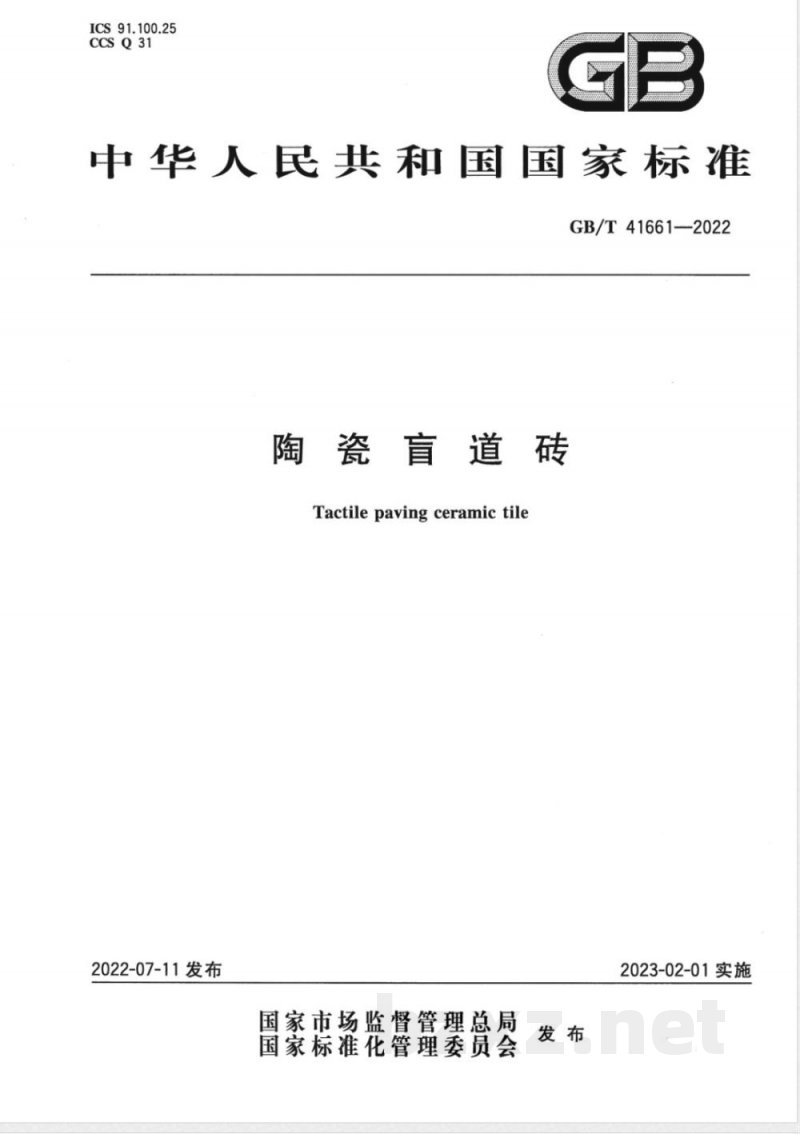

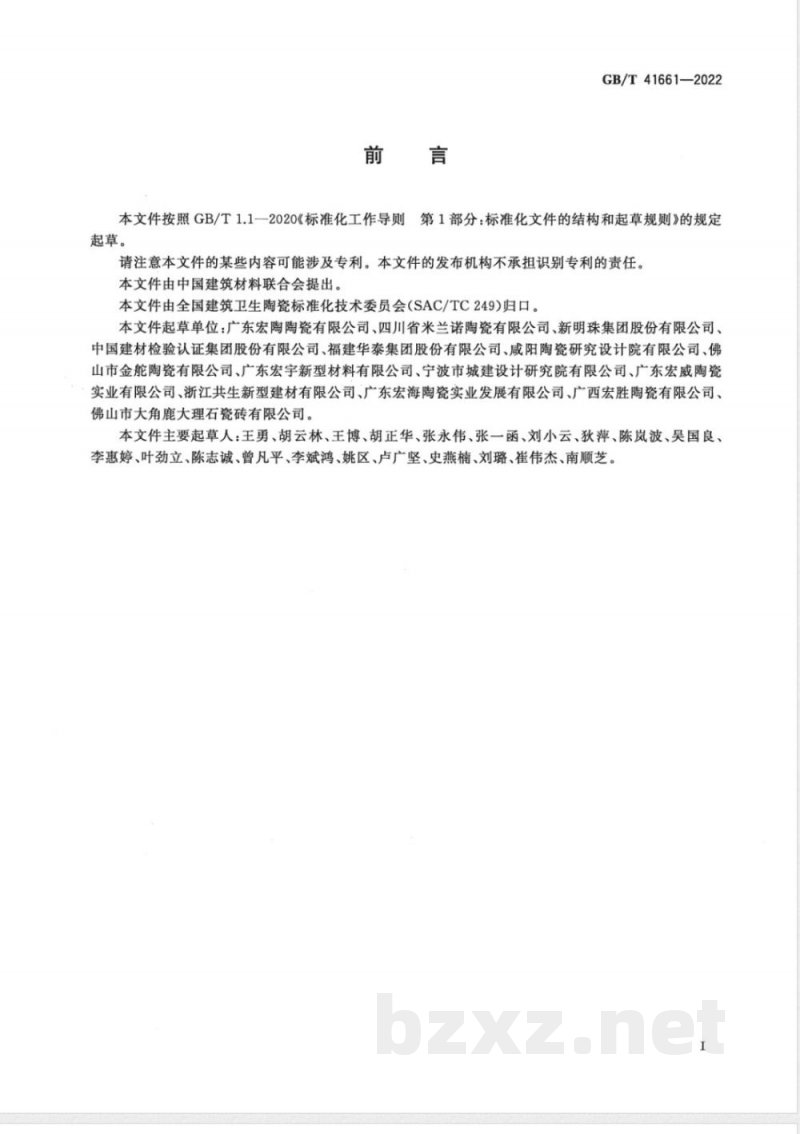

ICS 91.100.25 CCS Q31 GB 中华人民共和国国家标准 GB/T 41661—2022 陶瓷盲道砖 Tactile paving ceramic tile 2022-07-11 发布 国家市场监督管理总局 国家标准化管理委员会 2023-02-01 实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249）归口。 本文件起草单位：广东宏陶陶瓷有限公司、四川省米兰诺陶瓷有限公司、新明珠集团股份有限公司、中国建材检验认证集团股份有限公司、福建华泰集团股份有限公司、咸阳陶瓷研究设计院有限公司、佛山市金舵陶瓷有限公司、广东宏宇新型材料有限公司、宁波市城建设计研究院有限公司、广东宏威陶瓷实业有限公司、浙江共生新型建材有限公司、广东宏海陶瓷实业发展有限公司、广西宏胜陶瓷有限公司、佛山市大角鹿大理石瓷砖有限公司。 本文件主要起草人：王勇、胡云林、王博、胡正华、张永伟、张一函、刘小云、狄萍、陈岚波、吴国良、李惠婷、叶劲立、陈志诚、曾凡平、李斌鸿、姚区、卢广坚、史燕楠、刘璐、崔伟杰、南顺芝。 1 范围 本文件规定了陶瓷盲道砖的分类、规格和标记、技术要求、试验方法、检验规则、标志、包装、运输、贮存和随行文件。 本文件适用于无障碍设施用陶瓷盲道砖，也适用于站台等地面安全警示线用陶瓷盲道砖（简称盲道砖）。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3810.2 陶瓷砖试验方法 第2部分：尺寸和表面质量的检验 GB/T 3810.3 陶瓷砖试验方法 第3部分：吸水率、显气孔率、表观相对密度和容重的测定 GB/T 3810.4 陶瓷砖试验方法 第4部分：断裂模数和破坏强度的测定 GB/T 3810.6 陶瓷砖试验方法 第6部分：无釉砖耐磨深度的测定 GB/T 3810.7 陶瓷砖试验方法 第7部分：有釉砖表面耐磨性的测定 GB/T 3810.11 陶瓷砖试验方法 第11部分：有釉砖抗釉裂性的测定 GB/T 3810.12 陶瓷砖试验方法 第12部分：抗冻性的测定 GB/T 3810.13 陶瓷砖试验方法 第13部分：耐化学腐蚀性的测定 GB/T 3810.14 陶瓷砖试验方法 第14部分：耐污染性的测定 GB/T 4100 陶瓷砖 GB 6566 建筑材料放射性核素限量 GB/T 8489 精细陶瓷压缩强度试验方法 GB/T 9195 建筑卫生陶瓷分类及术语 GB/T 37798 陶瓷砖防滑性等级评价 JG/T 463 建筑装饰用人造石英石板 3 术语和定义 GB/T 4100和GB/T 9195界定的以及下列术语和定义适用于本文件。 3.1 陶瓷盲道砖 tactile paving ceramic tile 通过产品表面的凸起平台构造提供触感的方式，用以引导视觉障碍者辨别和通行的地面用陶瓷砖。 注：陶瓷盲道砖除用于市政工程的盲道外，也常被高铁、地铁等工程用作站台地面安全线。 3.2 触感条 strip tactile platform 盲道砖表面供感触用的长条形凸起平台。 3.3 触感台 circular tactile platform 盲道砖表面供感触用的圆形凸起平台。 3.4 导向砖 guide tactile paving ceramic tile 表面采用触感条，用于提示视觉障碍者盲道的通行方向的盲道砖。 注：触感条是导向砖的特征构造。 3.5 提示砖 prompt tactile paving ceramic tile 表面采用触感台，用于提示视觉障碍者盲道的起和止、方向变化以及安全警示、服务设施位置等的盲道砖。 注：触感台是提示砖的特征构造。 4 分类、规格和标记 4.1 分类 4.1.1 按产品功能分为导向砖（代号G）和提示砖（代号H）。 4.1.2 按产品表面有无施釉分为有釉砖（代号GL）和无釉砖（代号UGL）。 4.2 规格 产品的常用规格见表1。 表1 常用规格 单位为毫米 项目：边长(L)，厚度(d) 规格：100、150、200、250、300、400、500、600；12、15、20、25 注1：因工程应用留缝的需要，产品边长的实际尺寸比规格小2mm。 注2：厚度是指非触感条、触感台部位的砖体厚度。 4.3 标记 按照产品名称、分类、规格、触感条中心距（仅导向砖）、本文件编号的顺序进行标记。 示例1：规格为300mm×300mm×15mm、触感条中心距为75mm的有釉导向砖，标记为：盲道砖G/GL 300×300×15-75 GB/T 41661—2022。 示例2：规格为500mm×500mm×20mm的无釉提示砖，标记为：盲道砖H/UGL 500×500×20 GB/T 41661—2022。 5 技术要求 5.1 外观 5.1.1 表面质量 产品表面质量要求如下： a）产品应无裂纹； b）装饰面应无明显的色差、缺损等缺陷； c）有釉产品不应有明显的缺釉。 产品的颜色宜为黄色，也可由供需双方商定。 5.1.2 外形 产品外形要求如下： a）产品应有背纹； b）导向砖上的触感条应平行于产品的一组边长，尺寸一致、排列整齐、分布对称，两端部为半圆形； c）提示砖上的触感台排列应与边平行，尺寸一致、排列整齐、分布对称。 产品形状宜为正方形，也可由供需双方商定。示意图见图1。 图1 产品外形示意图 标引符号说明： 1—触感条(台)中心距； 2—边长； 3—厚度； 4—背纹深度； 5—触感条底部宽度； 6—触感条顶部宽度； 7—触感台底部直径； 8—触感台顶部直径。 5.2 尺寸偏差 5.2.1 触感条、触感台尺寸应符合表2的规定。 表2 触感条、触感台尺寸 单位为毫米 项目：顶部宽度、底部宽度、长度、顶部直径、底部直径、高度、中心距、砖体边长 技术要求：25、35、L-18、5、62~75等具体数值依据标准原文对应位置。 5.2.2 产品的尺寸偏差应符合表3的规定。 表3 尺寸偏差 项目：边长、厚度、边直度、直角度、边弯曲度、翘曲度、背纹深度、长度、顶部宽度、底部宽度、中心距、高度、顶部直径、底部直径 技术要求：±1.0、±0.5、平均值≤3且最大值≤3.3等具体数值依据标准原文对应位置。 5.3 性能 产品的性能应符合表4的规定。 表4 性能 项目：吸水率/%、断裂荷载/N、抗折强度/MPa、抗压强度/MPa、耐磨性、抗釉裂性、抗冻性、耐污染性、抗冲击性、耐高温性、放射性核素限量、耐化学腐蚀性、防滑性能 技术要求：>0.7、≥2000、平均值≥30且最小值≥27、≥100、无釉裂、无破坏、≥4、无开裂、无明显变色、符合GB 6566、≤22、≥3级/1500转、LA、HA、P5、Ad等具体数值依据标准原文对应位置。 注：仅有釉砖要求抗釉裂性。 6 试验方法 6.1 外观 试件数量为10块，按GB/T 3810.2规定的方法进行试验。 6.2 尺寸偏差 6.2.1 砖体 6.2.1.1 边长、厚度、边直度、直角度、边弯曲度和翘曲度 试件数量为10块，厚度和边弯曲度的测量位置应避开触感条、触感台及背纹；翘曲度测量的支撑点和测量点为试件四角的触感台、触感条端部的圆心部位，其余按GB/T 3810.2规定的方法进行试验。 6.2.1.2 背纹深度 试件数量为10块，在每块试件上随机选定4个背纹部位，用最小分度值不大于0.1mm的深度测量器具测量背纹的深度，用全部测量值中的最小值作为试验结果。 6.2.2 触感条和触感台 试件数量为10块，在每块试件上随机选定4个触感条、触感台，在选定的触感条、触感台上随机选定一个测量点，用最小分度值不大于0.1mm的长度、高度测量器具测量相应部位的尺寸。分别用全部测量值与规定值、标称值的差值的极限值作为相应尺寸的试验结果。 6.3 吸水率 试件数量为5块，按GB/T 3810.3规定的方法进行试验。 6.4 断裂荷载和抗折强度 试件数量为7块，按GB/T 3810.4规定的方法进行试验，取破坏强度值作为断裂荷载的试验结果，断裂模数值作为抗折强度的试验结果。 6.5 抗压强度 试件数量为5块，在每块试件上随机切割...
