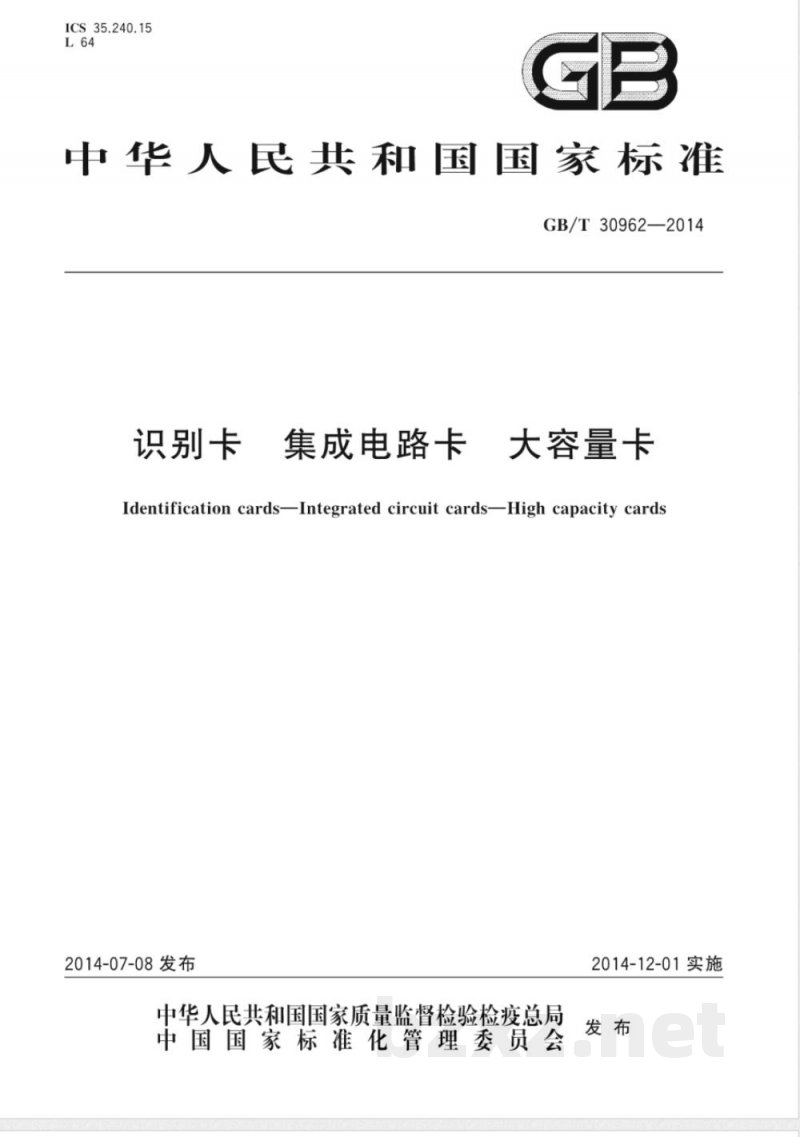

ICS35.240.15
中华人民共和国国家标准　
GB/T30962—2014
识别卡
集成电路卡
大容量卡　
Identification cards—Integrated circuit cards-High capacity cards2014-07-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-12-01实施
玄下载
吕打印

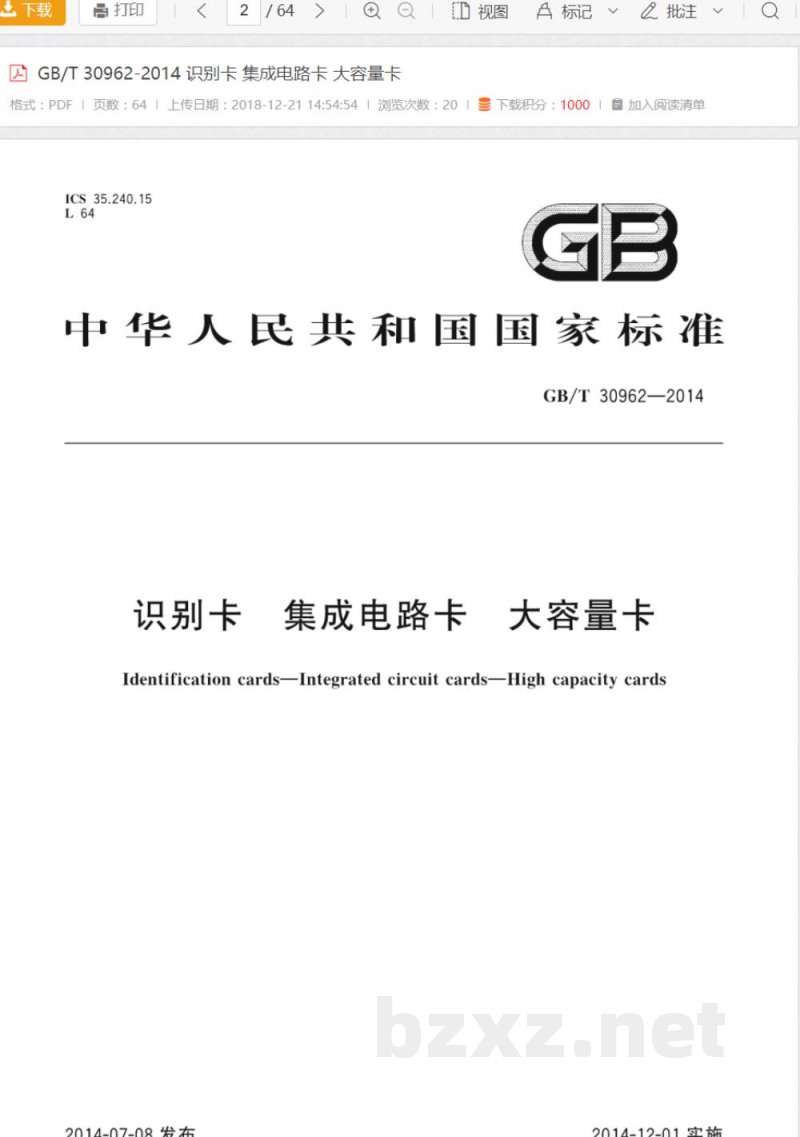

GB/T30962-2014识别卡集成电路卡大容量卡[ 视图
格式：PDF1页数：641上传日期：2018-12-2114:54:54浏览次数：20ICS35.240.15
吕 标记
下载积分：1000
批注
目加入阅读清单
中华人民共和国国家标准
GB/T30962—2014
识别卡
集成电路卡
大容量卡
Identification cardsIntegrated circuit cardsHigh capacity cardsQ

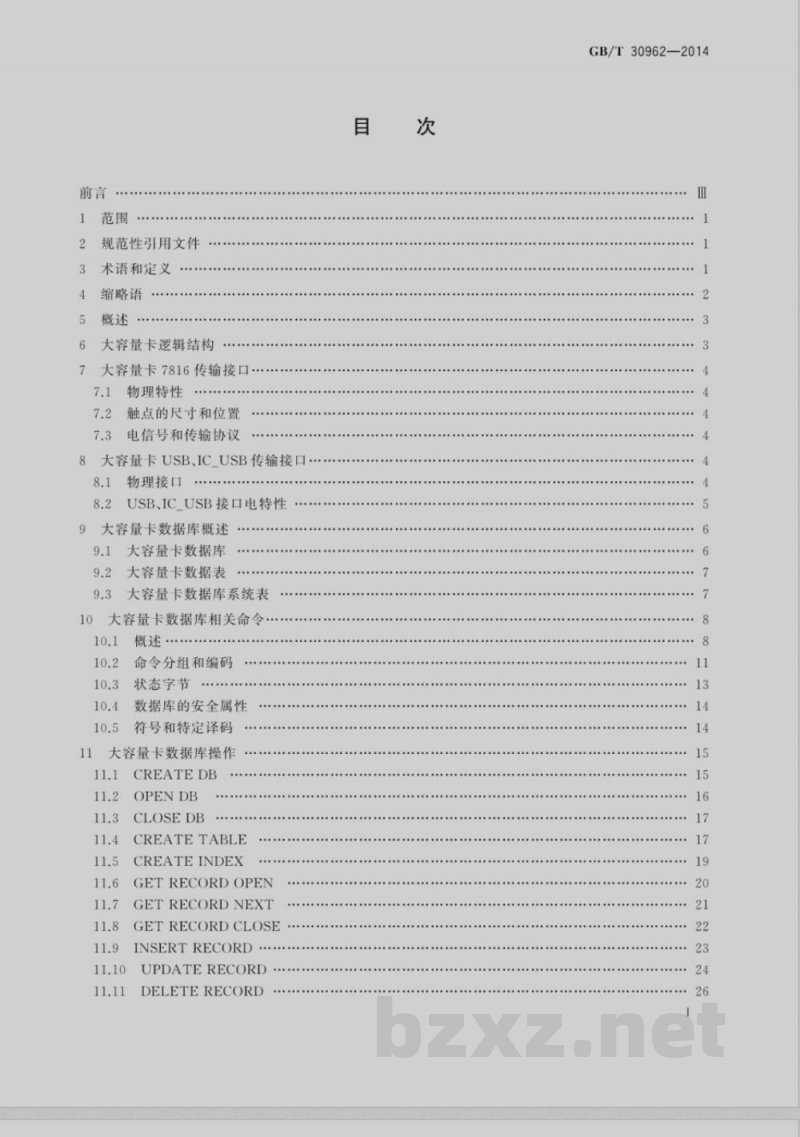

规范性引用文件
3术语和定义
缩略语
6大容量卡逻辑结构
7大容量卡7816传输接口
物理特性
触点的尺寸和位置
7.3电信号和传输协议
8大容量卡USB、IC_USB传输接口8.1物理接口
8.2USB、IC_USB接口电特性
9大容量卡数据库概述
9.1大容量卡数据库
9.2大容量卡数据表
9.3大容量卡数据库系统表
10大容量卡数据库相关命令.
10.2命令分组和编码
10.3状态字节
数据库的安全属性
符号和特定译码
11大容量卡数据库操作.
CREATEDB
OPENDB
CLOSEDB
CREATE TABLE
CREATE INDEX
GET RECORD OPEN
GET RECORD NEXT
GETRECORDCLOSE
INSERTRECORD
UPDATERECORD
DELETE RECORD
GB/T30962—2014
GB/T30962—2014

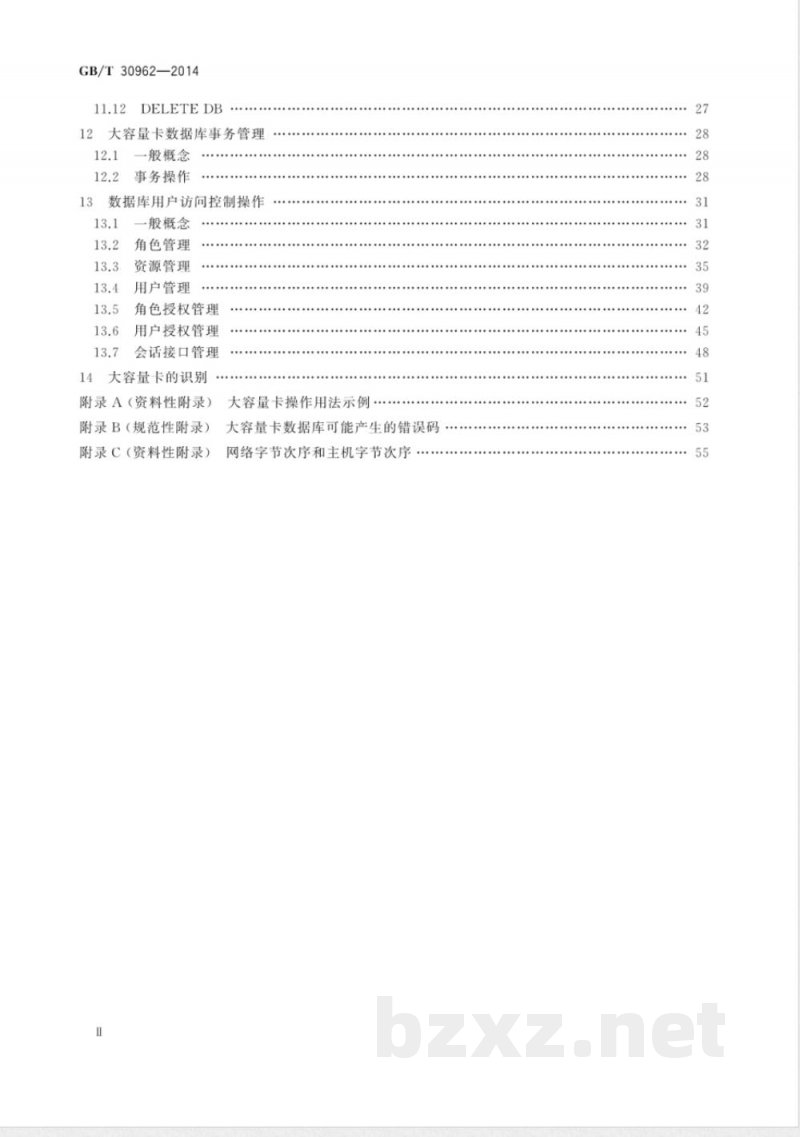

11.12DELETEDB
12大容量卡数据库事务管理
一般概念
事务操作
13数据库用户访问控制操作
般概念
角色管理
资源管理
用户管理
角色授权管理
用户授权管理
会话接口管理
14大容量卡的识别
附录A（资料性附录）
附录B（规范性附录）
附录C（资料性附录）
大容量卡操作用法示例·
大容量卡数据库可能产生的错误码.网络字节次序和主机字节次序

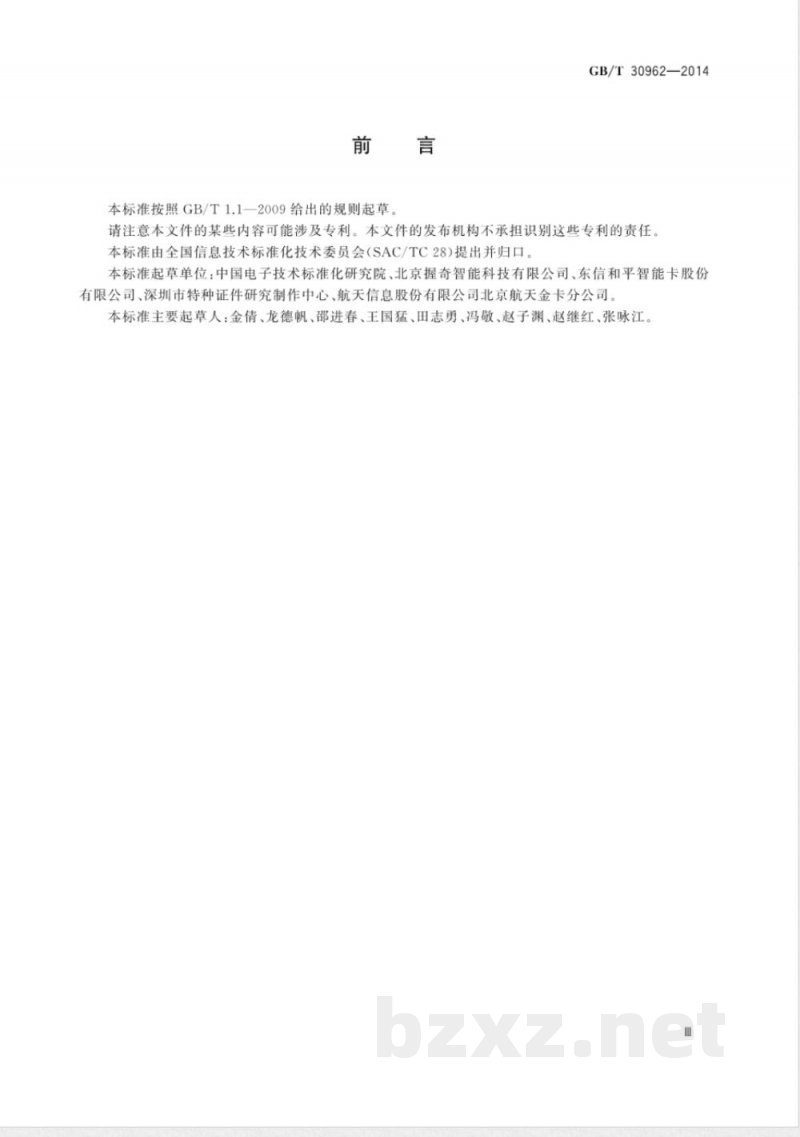

本标准按照GB/T1.1一2009给出的规则起草GB/T30962—2014
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由全国信息技术标准化技术委员会（SAC/TC28)提出并归口。本标准起草单位：中国电子技术标准化研究院、北京握奇智能科技有限公司、东信和平智能卡股份有限公司、深圳市特种证件研究制作中心、航天信息股份有限公司北京航天金卡分公司。本标准主要起草人：金倩、龙德帆、邵进春、王国猛、田志勇、冯敬、赵子渊、赵继红、张咏江。1范围
识别卡集成电路卡
大容量卡
GB/T30962—2014
本标准规定了大容量卡的概念、逻辑结构、传输接口，大容量卡数据库的相关命令、操作、事务管理、用户访问控制操作，以及大容量卡的识别等。本标准适用于大容量卡的研究、设计、生产和应用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T14916—2006识别卡物理特性GB/T16649.1一2006识别卡带触点的集成电路卡第1部分：物理特性GB/T16649.2一2006识别卡带触点的集成电路卡第2部分：触点的尺寸和位置GB/T16649.4一2010识别卡集成电路卡第4部分：用于交换的结构、安全和命令ISO/IEC7816-3：2006识别卡集成电路卡第3部分：带触点的卡电信号和传输协议（Iden-tification cards—Integrated circuit cards—Part3:Cards with contacts—Electrical interface and trans-missionprotocols）
通用串行总线规范2.0版（UniversalSerialBusSpecification2.0）注：可以从以下网站获得：http：//www.usb.org/developers/docs。芯片间USB规范1.0版(Inter-ChipUSBSupplementtotheUSB2.0SpecificationV1.0）注：可以从以下网站获得：http://www.usb.org/developers/devclass_docs。3术语和定义
下列术语和定义适用于本文件。3.1
integrated circuit(s) card
集成电路卡
内部封装一个或多个集成电路的识别卡（如GB/T14916中所定义）。［GB/T16649.1—2006，定义3.2］3.2
大容量卡highcapacitycards
带有大容量存储器的IC卡。
注：通常采用数据库的方式管理卡内数据，数据库访问采用授权和认证的方式，并采用安全加密算法进行数据的传输和存储。
传输接口
transmissioninterface
用于大容量卡与接口设备（见3.7)之间传输数据的通讯接口。1
GB/T30962—2014
universalserialbus
通用串行总线
由USB组织制定的数据传输协议，3.5
芯片间通用串行总线下载标准就来标准下载网
inter-chip USB
由USB组织制定的用于芯片间数据传输的协议。3.6
contact
保持集成电路和外部接口设备间电流连续性的导电元件。［GB/T16649.1—2006，定义3.3］3.7
接口设备
interfacedevice
在操作中与卡电连接的终端、通信设备或机器。3.8
cardoperatingsystem
卡操作系统
在IC卡中存储和运行的、以保护存储在非易失性存储器中的应用数据或程序的机密性和完整性、控制IC卡与外界信息交换为目的的嵌人式软件。3.9
databaseplatform
数据库平台
用于统一管理大容量卡内数据的数据库程序。缩略语
下列缩略语适用于本文件。
APDU：应用协议数据单元（ApplicationProtocolDataUnits）API：应用编程接口（ApplicationProgrammingInterface）ATR：复位应容（Answer-to-Reset）CLA：类别字节（classbyte）
COS：卡操作系统（CardOperatingSystem）HCC：大容量卡（highcapacitycards）ICC：集成电路卡（IntegratedCircuitcards）IC_USB：芯片间通用串行总线（inter-chipUSB）IFD：接口设备（interfacedevice）INS：指令字节（instructionbyte）Lc：用于编码编号Nc的长度字段Le：用于编码编号Ne的长度字段P1、P2：参数字节
RFU：保留供将来使用（reservedforfutureuse）SQL：结构化查询语言（StructureQueryLanguage）TLV：标记-长度-值（Tag-Length-Value）USB：通用串行总线（UniversalSerialBus）2
5概述
相对于传统的IC卡，大容量卡一般具有以下特征：存储容量较大，通常在1M字节以上；卡内数据通常由内部数据库引擎提供自主管理；般可支持高安全性的数据传输和存储：GB/T30962—2014
通常可支持一种或多种传输接口，例如，7816接口（见第7章）、USB/IC_USB接口（见第8章）。
6大容量卡逻辑结构
大容量卡逻辑结构如图1所示，
其他应用1
其他应用2
指令分发
其他应用N
通讯驱动存储驱动其他驱动
大容量卡硬件接口
注：虚线框中为大容量卡数据库的逻辑结构数据库应用1
数据库应用2
大容量卡数据库管理
大容量卡数据安全管理
大容量卡数据存储管理
图1大容量卡逻辑结构
大容量卡的逻辑结构主要包含以下4个部分：a）大容量卡硬件接口；
b）大容量卡驱动程序；
c）大容量卡的数据库应用；
d）大容量卡的其他应用。
数据库应用M
大容量卡驱动程序包括通讯驱动、存储驱动和其他驱动等，其他驱动一般包含算法加速器、定时器等。
大容量卡的数据库应用和其他应用均受卡本身的安全机制的保护。此外，大容量卡的数据库应用通常自身也有安全管理，这种安全管理方式一般采用基于角色的访问控制机制，可以对大容量卡内部资源的访问进行权限的授予和权限的判定，只有具有相应权限的用户才能访问相应的资源，可以提高卡内资源的安全性。
大容量卡的数据库应用和其他应用均通过命令请求响应的方式与通信接口进行交互。3
GB/T30962—2014
大容量卡7816传输接口
物理特性
大容量卡7816传输接口的物理特性应符合GB/T16649.1一2006的规定。触点的尺寸和位置
大容量卡7816传输接口的触点的尺寸和位置应符合GB/T16649.2一2006的规定。电信号和传输协议
大容量卡7816传输接口的电信号和传输协议应符合ISO/IEC7816-3：2006的规定。大容量卡USB、IC_USB传输接口
物理接口
支持USB、IC_USB传输协议的大容量卡物理接口如图2所示。D
ISO/IEC
图2支持USB、IC_USB传输协议的大容量卡物理接口支持USB、IC_USB传输协议的大容量卡的触点分配如表1所规定。表1支持USB、IC_USB接口的大容量卡的触点分配触点
USB总线的电源
用于I/O接口的复位信号
用于1/O接口的时钟信号
用于USB协议的USBD+或用于IC_USB协议的IC_USBD+地
保留供将来使用
表1（续）
用于I/O接口的输人输出信号
用于USB协议的USBD+或用于IC_USB协议的IC_USBD未使用的触点区域应和其他触点区域电隔离。GB/T30962—2014
在应用USB或IC_USB接口的情况下，这些触点的信号应不影响ISO/IEC7816-3：2006中定义的触点信号。
USB、IC_USB接口电特性
支持USB接口的大容量卡的电源管理应符合通用串行总线规范2.0版中关于电源管理的规定支持IC_USB接口的大容量卡的电流消耗应满足芯片间USB规范1.0版中有关电源管理的规定，支持IC_USB接口的大容量卡应至少支持下述两种工作电压中的一种：B类：3.0V；
C类：1.8V。
支持IC_USB接口的大容量卡通过电压协商来完成对支持的电压级别的选择。电压级别的协商流程由接口设备发起。
支持B类工作电压的大容量卡电特性见表2。B类电特性
IC_VDD
电源电压
输人高电平
输人低电平
输出高电平
输出低电平
VoH≥(VoH）min
VoH(VoL）
loH=—2mA
支持C类工作电压的大容量卡电特性见表3。表3
IC_VDD
电源电压
输人高电平
输人低电平
输出高电平
输出低电平
C类电特性
Vo≥(Von）
VoH≤(VoL）mm
IoH=—2mA
loL=2mA
最小值
IC_VDD-0.45
最小值
0.65×IC_VDD
IC_VDD
单位为伏
最大值
IC_VDD+0.3
单位为伏
最大值
IC_VDD +0.3
0.35XIC_VDD
