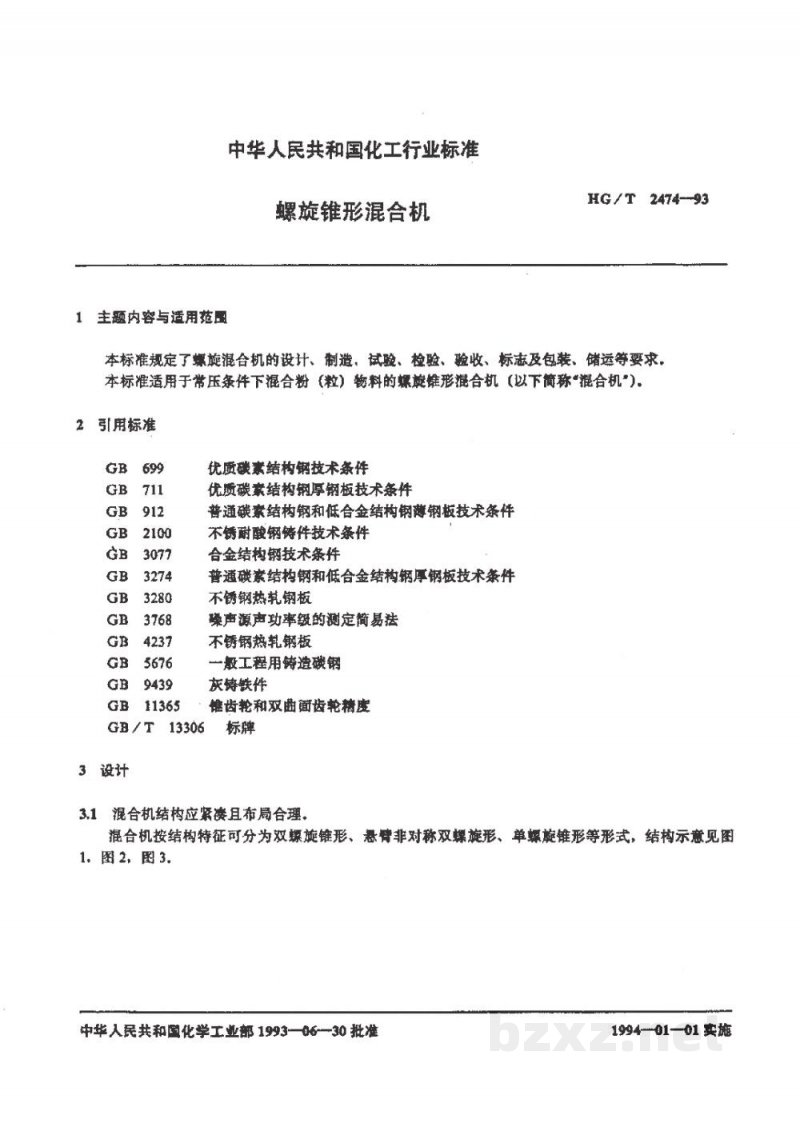

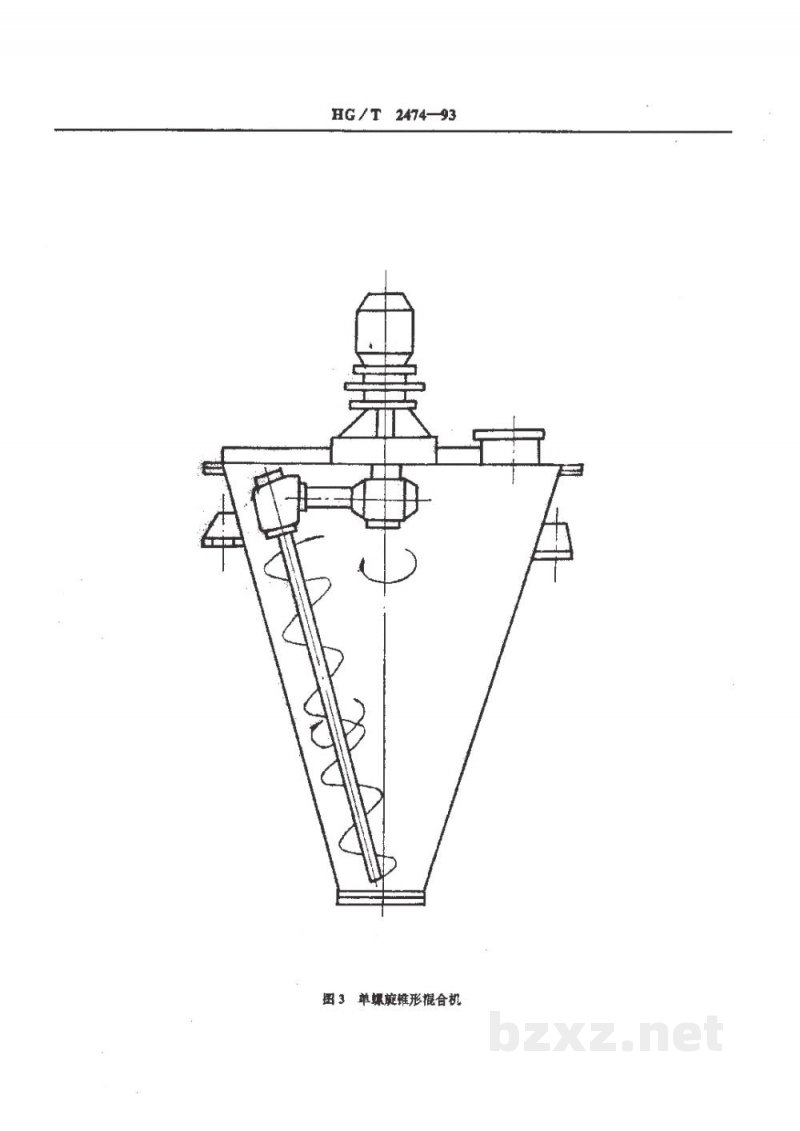

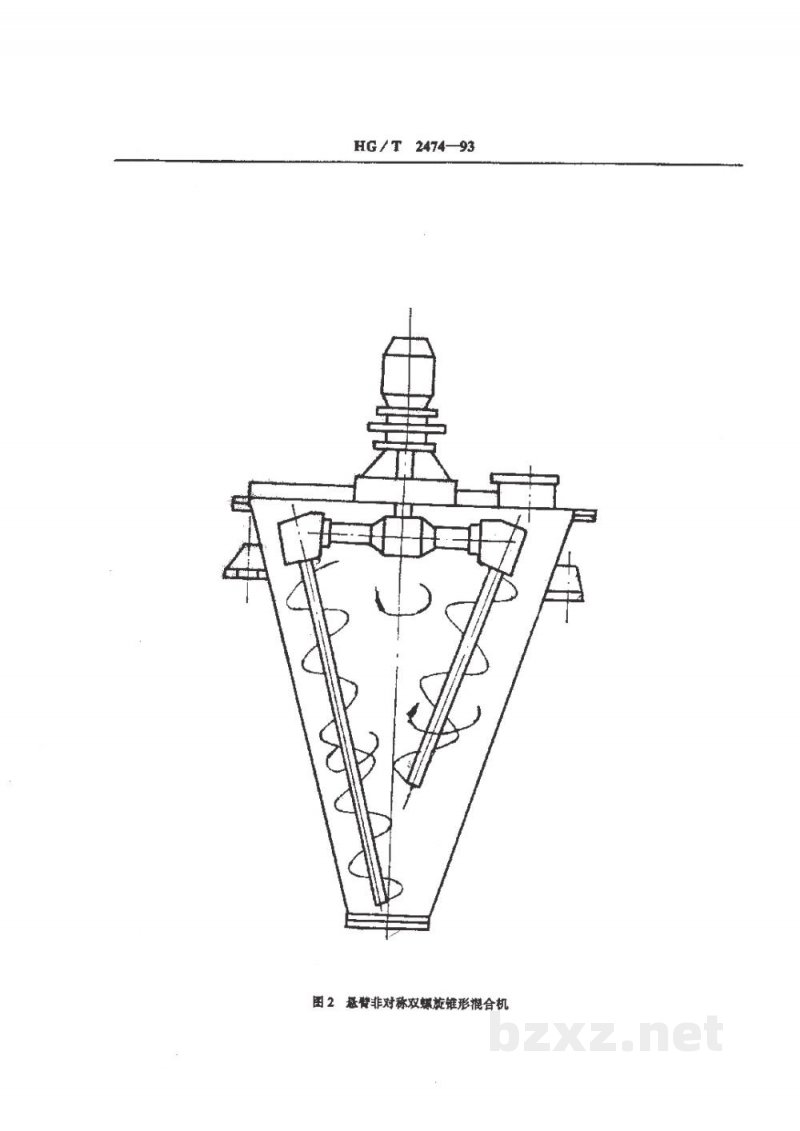

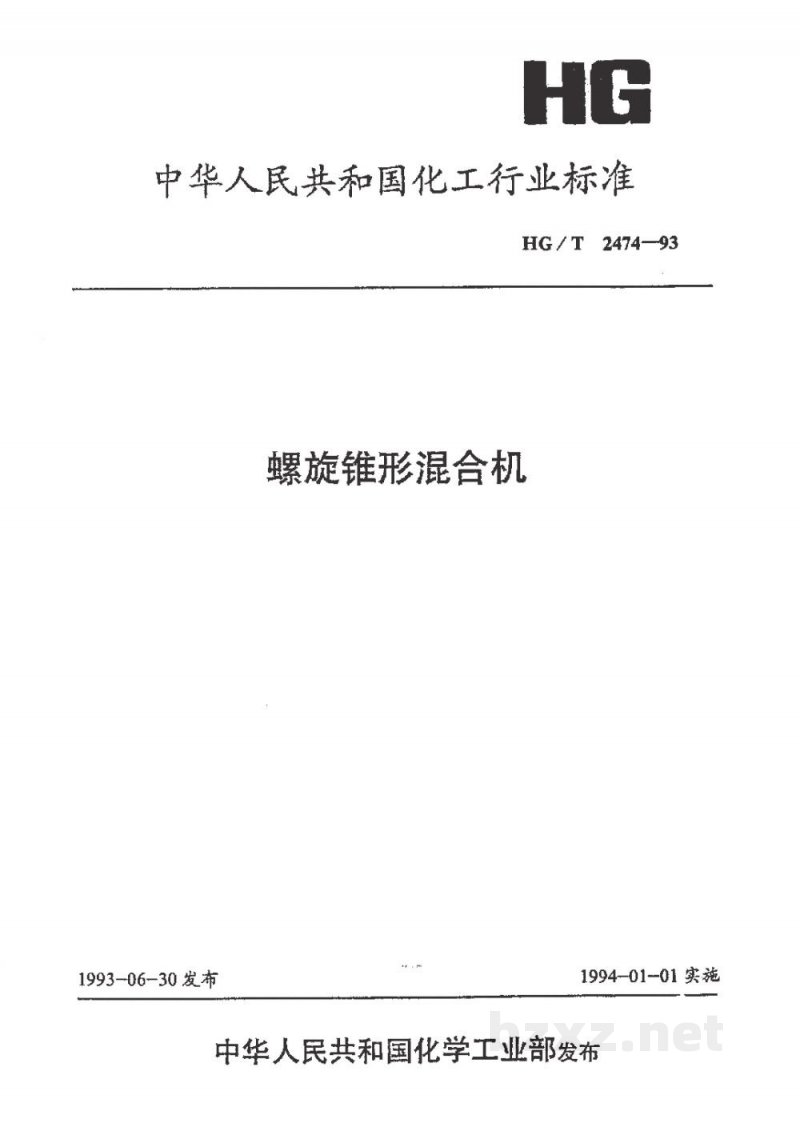

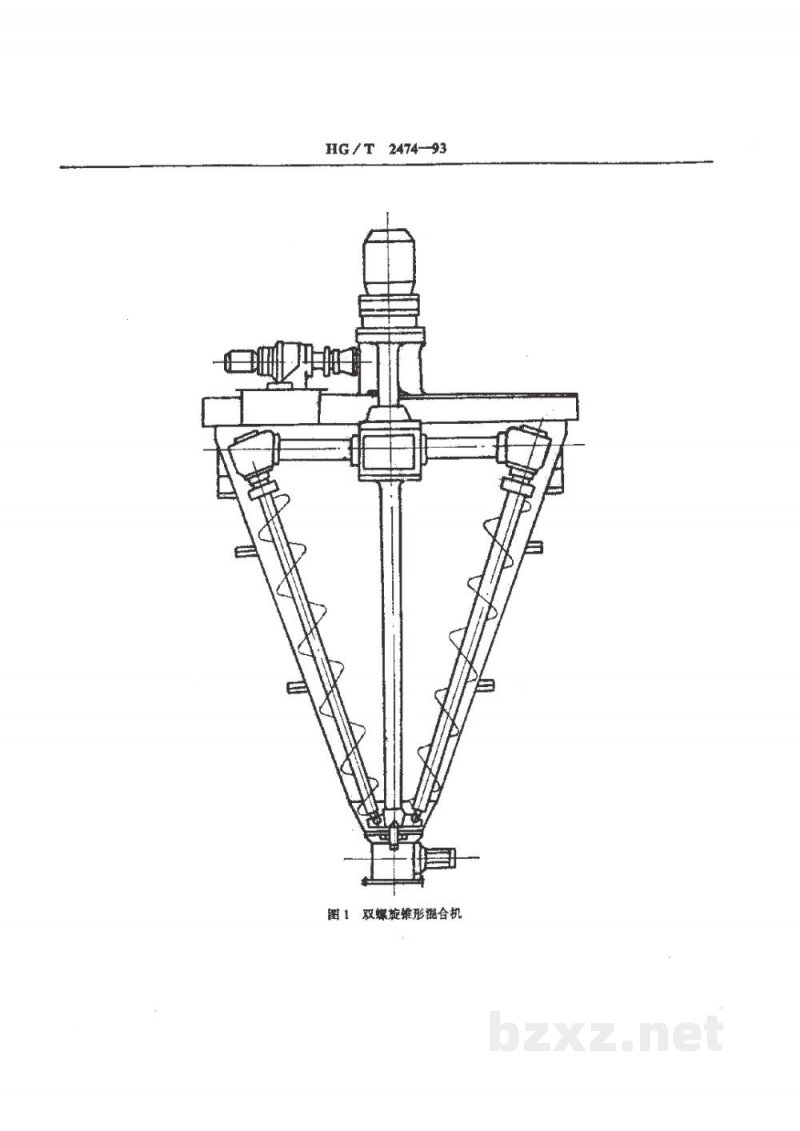

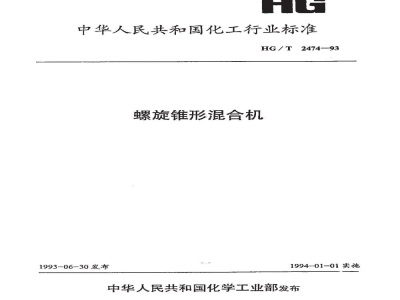

中华人民共和国化工行业标准 HG/T 2474-93 螺旋锥形混合机 1993-06-30发布 1994-01-01实施 中华人民共和国化学工业部发布 1 主题内容与适用范围 本标准规定了螺旋混合机的设计、制造、试验、检验、验收、标志及包装、储运等要求。本标准适用于常压条件下混合粉（粒）物料的螺旋锥形混合机（以下简称“混合机”）。 2 引用标准 GB 699 优质碳素结构钢技术条件 GB 711 优质碳素结构钢厚钢板技术条件 GB 912 普通碳素结构钢和低合金结构钢薄钢板技术条件 GB 2100 不锈耐酸钢铸件技术条件 GB 3077 合金结构钢技术条件 GB 3274 普通碳素结构钢和低合金结构钢厚钢板技术条件 GB 3280 不锈钢热轧钢板 GB 3768 声源声功率级的测定简易法 GB 4237 不锈钢热轧钢板 GB 5676 一般工程用铸造碳钢 GB 9439 灰铸铁件 GB 11365 锥齿轮和双曲面齿轮精度 GB/T 13306 标牌 3 设计 3.1 混合机结构应紧凑且布局合理。混合机按结构特征可分为双螺旋锥形、悬臂非对称双螺旋形、单螺旋锥形等形式，结构示意见图1、图2、图3。
