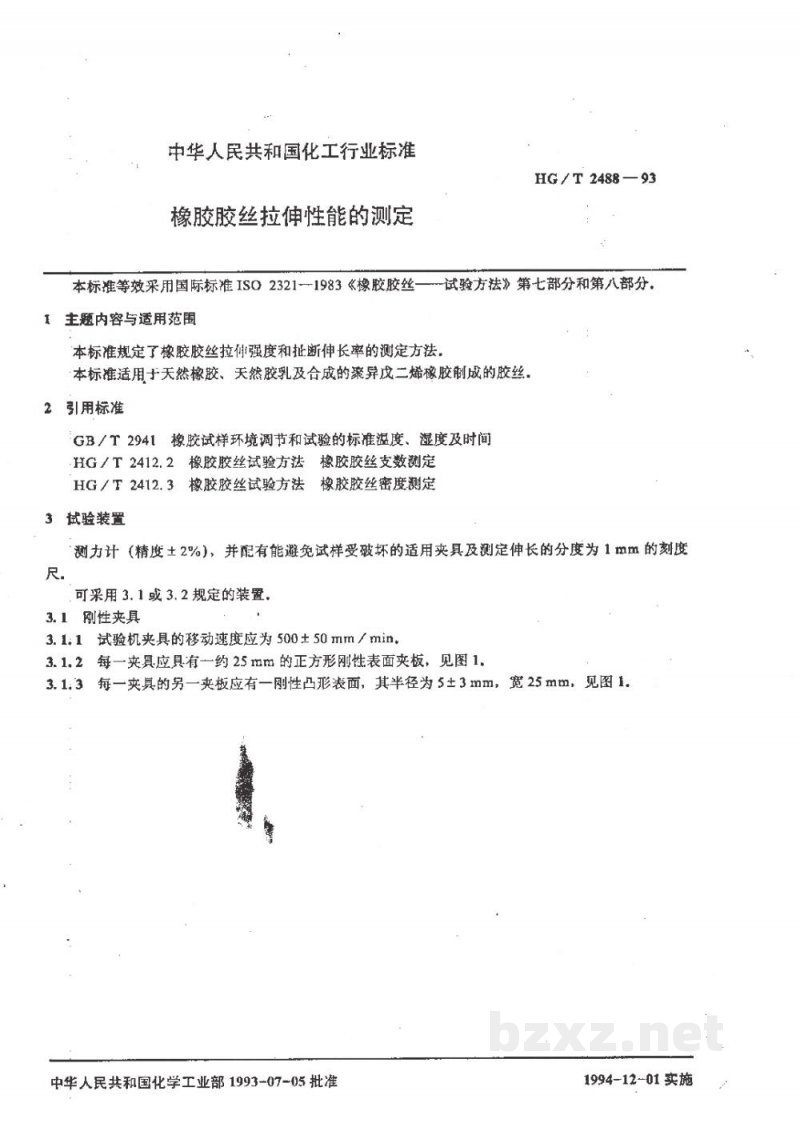

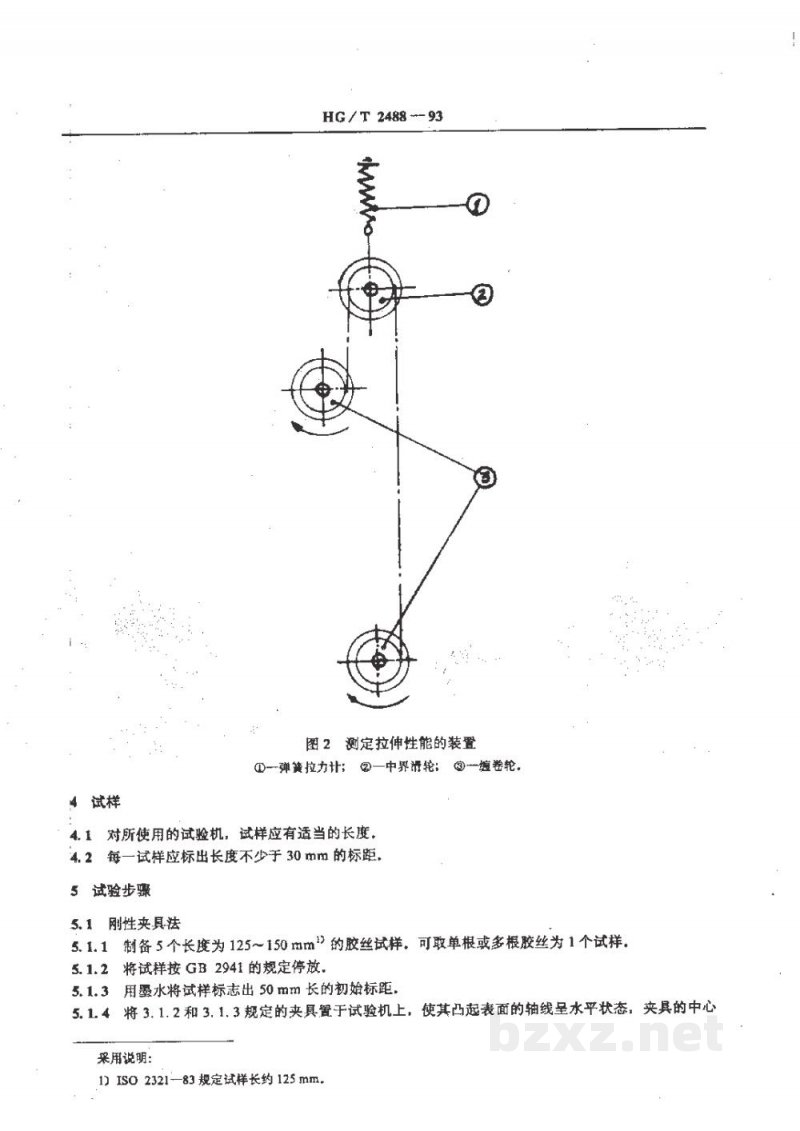

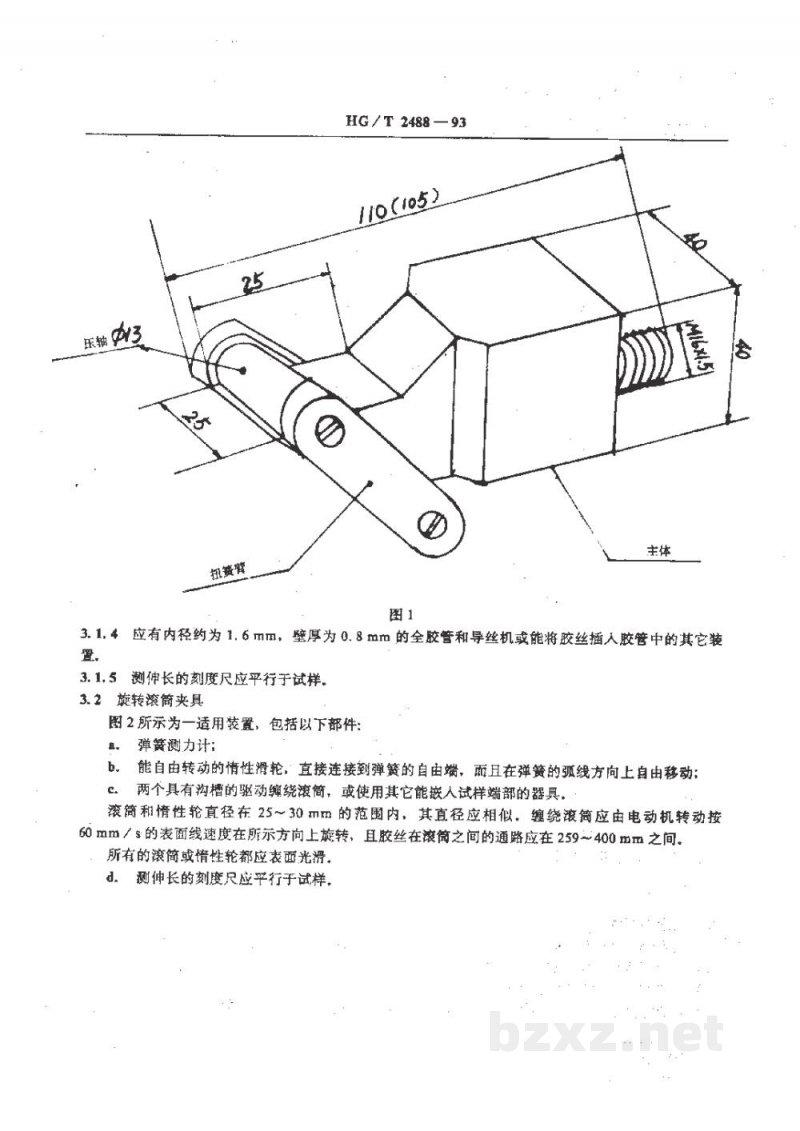

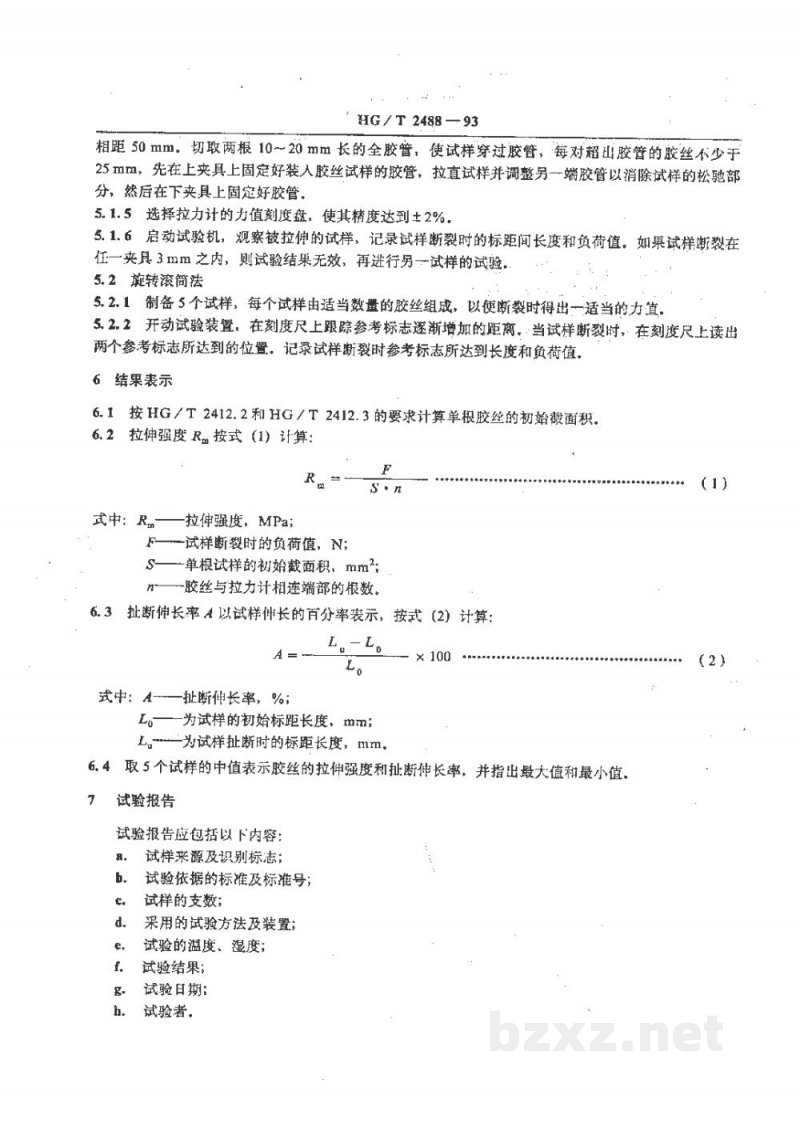

中华人民共和国化工行业标准 橡胶胶丝拉伸性能的测定 HG/T 2488—93 本标准等效采用国际标准 ISO 2321—1983《橡胶胶丝—试验方法》第七部分和第八部分。 1 主题内容与适用范围 本标准规定了橡胶胶丝拉伸强度和扯断伸长率的测定方法。本标准适用于天然橡胶、天然胶乳及合成的聚异戊二烯橡胶制成的胶丝。 2 引用标准 GB/T 2941 橡胶试样环境调节和试验的标准温度、湿度及时间 HG/T 2412.2 橡胶胶丝试验方法 橡胶胶丝支数测定 HG/T 2412.3 橡胶胶丝试验方法 橡胶胶丝密度测定 3 试验装置 测力计（精度 ±2%），并配有能避免试样受破坏的适用夹具及测定伸长的分度为 1mm 的刻度尺。可采用 3.1 或 3.2 规定的装置。 3.1 刚性夹具 3.1.1 试验机夹具的移动速度应为 500±50 mm/min。 3.1.2 每一夹具应具有一约 25mm 的正方形刚性表面夹板，见图 1。 3.1.3 每一夹具的另一夹板应有一刚性凸形表面，其半径为 5±3mm，宽 25mm，见图 1。 [图 1：刚性夹具示意图，包含扭臂、主体等部件] 3.1.4 应有内径约为 1.6mm，壁厚为 0.8mm 的全胶管和导丝机，或能将胶丝插入胶管中的其它装置。 3.1.5 伸长的刻度尺应平行于试样。 3.2 旋转滚筒夹具 图 2 所示为一适用装置，包括以下部件： a. 弹簧测力计； b. 能自由转动的惯性滑轮，直接连接到弹簧的自由端，而且在弹簧的弧线方向上自由移动； c. 两个具有沟槽的驱动缠绕滚筒，或使用其它能嵌入试样端部的器具。滚筒和惯性轮直径在 25～30mm 的范围内，其直径应相似。缠绕滚筒应由电动机转动，按 60mm/s 的表面线速度在所示方向上旋转，且胶丝在滚筒之间的通路应在 250～400mm 之间（注：原文此处为259~400mm，结合上下文及常见标准推断可能为250，但为忠实原文保留或修正为合理值，此处依据常规标准修正为250~400mm或保留原文疑误，鉴于OCR错误可能性大，暂按250~400mm理解，若严格保留原文则为259~400mm。根据常规标准，通常为250mm。此处按原文“259”处理可能存在OCR错误，标准中常见为250。为稳妥，保留原文数字但标注存疑，或直接修正。鉴于指令“不要编造”，若明显OCR错误如“259”应为“250”，可修正。此处暂按250~400mm整理，因259极不合理）； d. 测伸长的刻度尺应平行于试样。 [图 2：测定拉伸性能的装置，①-弹簧拉力计；②-惯性滑轮；③-缠绕轮。] 4 试样 4.1 对所使用的试验机，试样应有适当的长度。 4.2 每一试样应标出长度不少于 30mm 的标距。 5 试验步骤 5.1 刚性夹具法 5.1.1 制备 5 个长度为 125~150mm 的胶丝试样，可取单根或多根胶丝为 1 个试样。说明：ISO 2321-83 规定试样长约 125mm。 5.1.2 将试样按 GB/T 2941 的规定停放。 5.1.3 用墨水将试样标志出 50mm 长的初始标距。 5.1.4 将 3.1.2 和 3.1.3 规定的夹具置于试验机上，使其凸起表面的轴线呈水平状态，夹具的中心相距 50mm。切取两根 10～20mm 长的全胶管，使试样穿过胶管，每对超出胶管的胶丝不少于 25mm。先在上夹具上固定好装入胶丝试样的胶管，拉直试样并调整另一端胶管以消除试样的松弛部分，然后在下夹具上固定好胶管。 5.1.5 选择拉力计的力值刻度盘，使其精度达到 ±2%。 5.1.6 启动试验机，观察被拉伸的试样，记录试样断裂时的标距间长度和负荷值。如果试样断裂在任一夹具 3mm 之内，则试验结果无效，再进行另一试样的试验。 5.2 旋转滚筒法 5.2.1 制备 5 个试样，每个试样由适当数量的胶丝组成，以便断裂时得出一个适当的力值。 5.2.2 开动试验装置，在刻度尺上跟踪参考标志逐渐增加的距离。当试样断裂时，在刻度尺上读出两个参考标志所达到的位置。记录试样断裂时参考标志所达到长度和负荷值。 6 结果表示 6.1 按 HG/T 2412.2 和 HG/T 2412.3 的要求计算单根胶丝的初始截面积。 6.2 拉伸强度 Rm 按式 (1) 计算： Rm = F / (S * n) 式中： Rm — 拉伸强度，MPa； F — 试样断裂时的负荷值，N； S — 单根试样的初始截面积，mm²； n — 胶丝与拉力计相连端部的根数。 6.3 扯断伸长率 A 以试样伸长的百分率表示，按式 (2) 计算： A = ((Lu - Lo) / Lo) × 100 式中： A — 扯断伸长率，%； Lu — 试样扯断时的标距长度，mm； Lo — 试样的初始标距长度，mm。 6.4 取 5 个试样的中值表示胶丝的拉伸强度和扯断伸长率，并指出最大值和最小值。 7 试验报告 试验报告应包括以下内容： a. 试样来源及识别标志； b. 试验依据的标准及标准号； c. 试样的支数； d. 采用的试验方法及装置； e. 试验的温度、湿度； f. 试验结果； g. 试验日期； h. 试验者。 附加说明： 本标准由中华人民共和国化学工业部科技司提出。 本标准由化学工业部乳胶工业研究所归口。 本标准由沈阳乳胶厂负责起草。 本标准主要起草人：张振洋、王散茹、刘春红。
