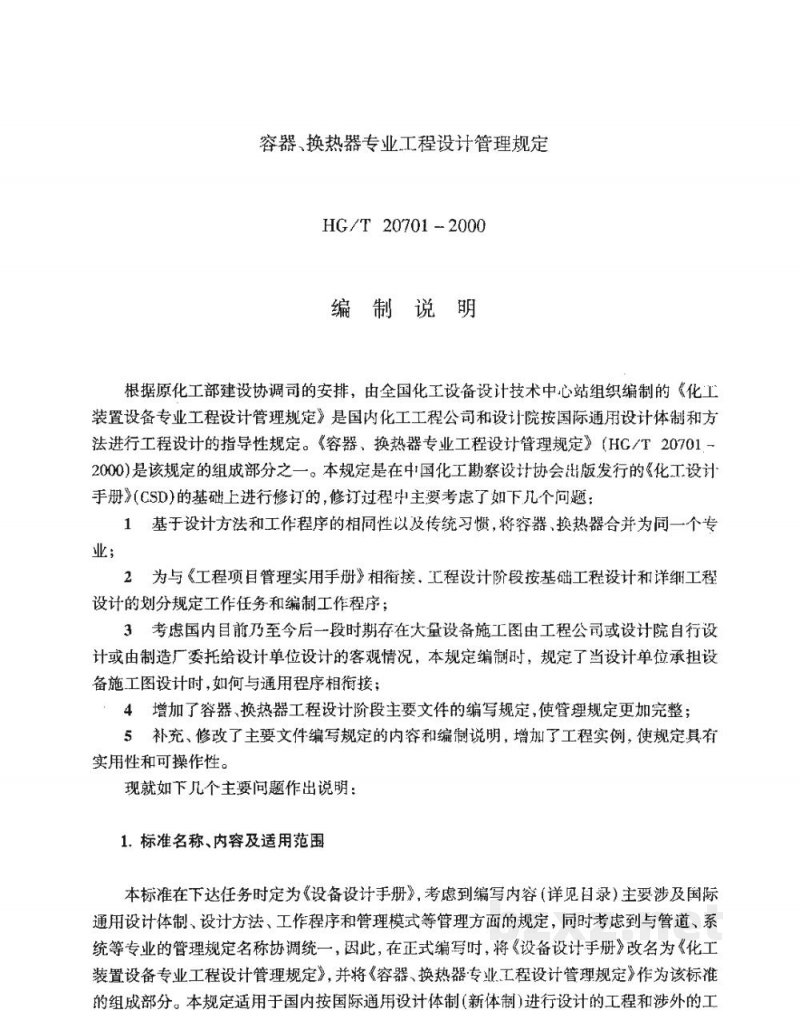

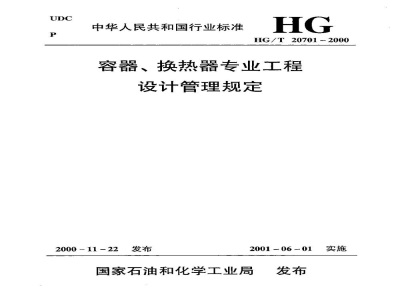

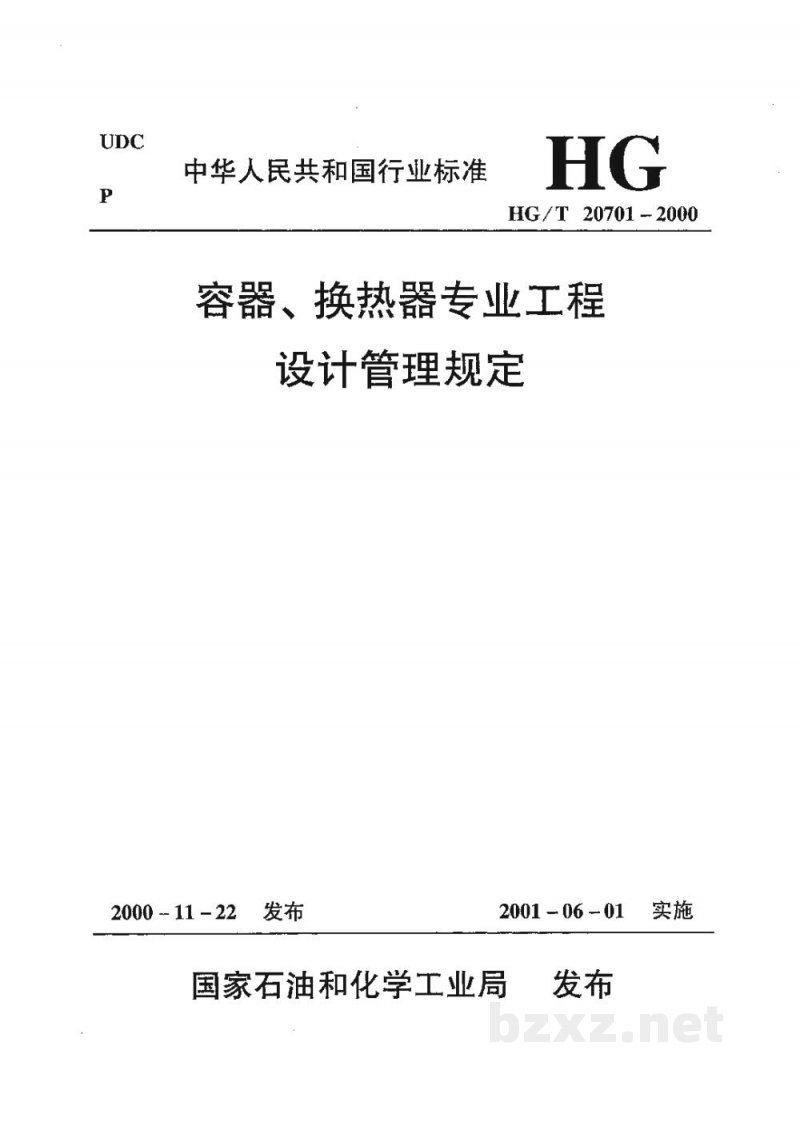

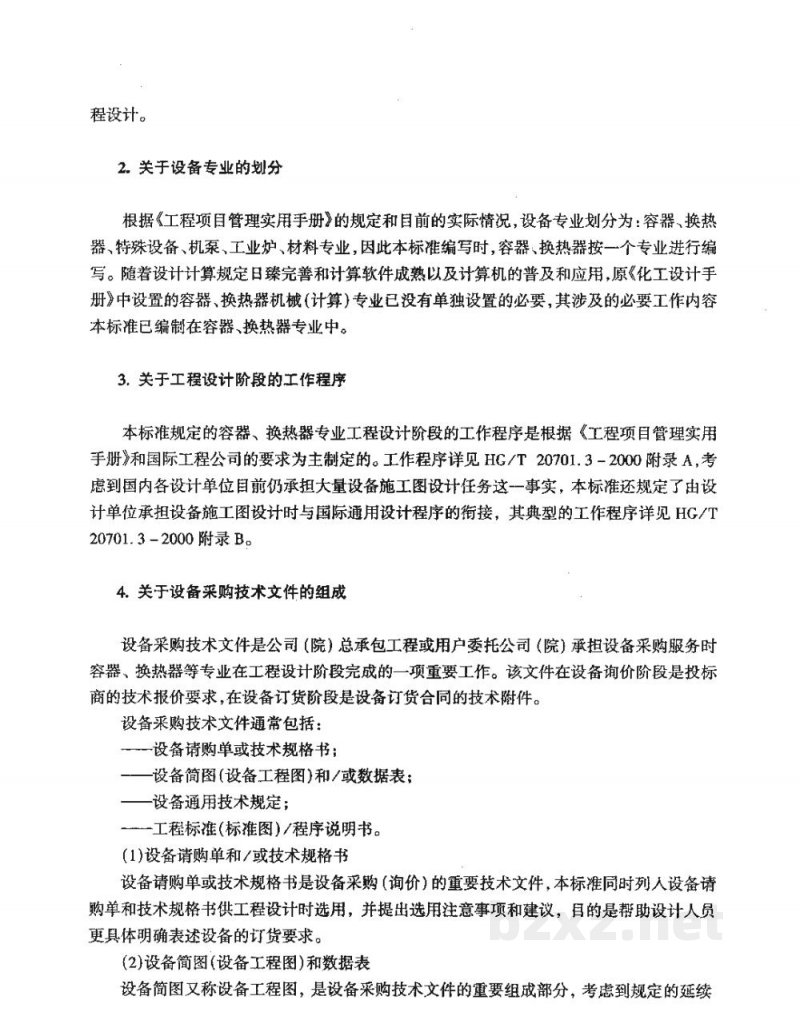

中华人民共和国行业标准 HG/T 20701-2000 容器、换热器专业工程设计管理规定 2000-11-22发布 2001-06-01实施 国家石油和化学工业局 【编制说明】 根据原化工部建设协调司的安排，由全国化工设备设计技术中心站组织编制的《化工装置设备专业工程设计管理规定》是国内化工工程公司和设计院按国际通用设计体制和方法进行工程设计的指导性规定。《容器、换热器专业工程设计管理规定》（HG/T 20701-2000）是该规定的组成部分之一。 本规定是在中国化工勘察设计协会出版发行的《化工设计手册》（CSD）的基础上进行修订的，修订过程中主要考虑了如下几个问题： 1. 基于设计方法和工作程序的相同性以及传统习惯，将容器、换热器合并为同一个专业； 2. 为与《工程项目管理实用手册》相衔接，工程设计阶段按基础工程设计和详细工程设计的划分规定工作任务和编制工作程序； 3. 考虑国内目前乃至今后一段时期存在大量设备施工图由工程公司或设计院自行设计或由制造厂委托给设计单位设计的客观情况，本规定编制时，规定了当设计单位承担设备施工图设计时，如何与通用程序相衔接； 4. 增加了容器、换热器工程设计阶段主要文件的编写规定，使管理规定更加完整； 5. 补充、修改了主要文件编写规定的内容和编制说明，增加了工程实例，使规定具有实用性和可操作性。 现就如下几个主要问题作出说明： 1. 标准名称、内容及适用范围 本标准在下达任务时定为《设备设计手册》，考虑到编写内容（详见目录）主要涉及国际通用设计体制、设计方法、工作程序和管理模式等管理方面的规定，同时考虑到与管道、系统等专业的管理规定名称协调统一，因此，在正式编写时，将《设备设计手册》改名为《化工装置设备专业工程设计管理规定》，并将《容器、换热器专业工程设计管理规定》作为该标准的组成部分。本规定适用于国内按国际通用设计体制（新体制）进行设计的工程和涉外的工程设计。 2. 关于设备专业的划分 根据《工程项目管理实用手册》的规定和目前的实际情况，设备专业划分为：容器、换热器、特殊设备、机泵、工业炉、材料专业，因此本标准编写时，容器、换热器按一个专业进行编写。随着设计计算规定日臻完善和计算软件成熟以及计算机的普及和应用，原《化工设计手册》中设置的容器、换热器机械（计算）专业已没有单独设置的必要，其涉及的必要工作内容本标准已编制在容器、换热器专业中。 3. 关于工程设计阶段的工作程序 本标准规定的容器、换热器专业工程设计阶段的工作程序是根据《工程项目管理实用手册》和国际工程公司的要求为主制定的。工作程序详见HG/T 20701.3-2000附录A。考虑到国内各设计单位目前仍承担大量设备施工图设计任务这一事实，本标准还规定了由设计单位承担设备施工图设计时与国际通用设计程序的衔接，其典型的工作程序详见HG/T 20701.3-2000附录B。 4. 关于设备采购技术文件的组成 设备采购技术文件是公司（院）总承包工程或用户委托公司（院）承担设备采购服务时容器、换热器等专业在工程设计阶段完成的一项重要工作。该文件在设备询价阶段是投标商的技术报价要求，在设备订货阶段是设备订货合同的技术附件。设备采购技术文件通常包括： （1）设备请购单或技术规格书； （2）设备简图（设备工程图）和/或数据表； （3）设备通用技术规定； （4）工程标准（标准图）/程序说明书。 (1) 设备请购单和/或技术规格书 设备请购单或技术规格书是设备采购（询价）的重要技术文件，本标准同时列入设备请购单和技术规格书供工程设计时选用，并提出选用注意事项和建议，目的是帮助设计人员更具体明确表述设备的订货要求。 (2) 设备简图（设备工程图）和数据表 设备简图又称设备工程图，是设备采购技术文件的重要组成部分，考虑到规定的延续性和某些单位的习惯称谓，本标准以设备简图和设备工程图并列的方式出现，目的是使其更方便与企业标准相衔接。本标准规定了设备简图（设备工程图）的格式和深度。设备数据表也是设备采购技术文件的组成部分，特别是采用数据表进行设备询价和采购设备时不可缺少的文件。本标准规定了设备数据表的格式和深度，并对设备数据表的编制列举了工程实例。 (3) 设备通用技术规定 设备通用技术规定也是设备采购技术文件的重要组成部分。其内容和作用相当于《化工设计手册》中的采购说明书的技术部分。考虑到各类设备的技术内容较多且具体要求也不尽相同，在本标准中只规定了组成和编制说明。各类设备通用技术规定可根据单位自身的业务范围进行编制。 (4) 工程标准（标准图）/程序说明书 工程标准是公司（院）为了满足工程项目设备设计、制造、检验和试验的特殊要求而制定的企业标准，设备采购技术文件编制时，应根据采购的设备的具体情况决定取舍。程序说明书是公司（院）为了满足工程项目设备的检验、试验和安装的特殊要求而编制的检验、试验和安装的程序说明。设备采购技术文件编制时，应根据采购的设备的具体情况决定取舍。标准图是公司（院）为了满足工程项目设备设计的需要，对设备设计所能涉及的通用部件或局部结构以标准图或标准表格图的形式作出的规定。对于这些通用部件或局部结构，当国家或行业标准已有规定时，对于只在国内招标且将由国内厂商设计制造的设备可直接引用国家或行业标准，而不附标准图；对于实施国际招标的设备，鉴于国内目前多数国家标准和行业标准无英文版，最好能转化为企业标准后附上。 【HG/T 20701.6-2000 容器、换热器专业制造厂图纸审查要点】 1 主题内容与适用范围 本标准规定了容器、换热器专业对制造厂图纸进行审查的一般要求和要点，适用于质量保证工作。 2 总则 2.0.1 制造厂提交的图纸，应该是经过制造厂设计部门校审并逐级签字，否则应予退回。 2.0.2 参加审查制造厂图纸的人员，应熟悉工程设计要求和相关设备请购单或技术规格书及其附件的要求，一般由工程设计中原设计人和校核人担任。 2.0.3 在接受制造厂图纸之前，应首先保证提供给制造厂使用的由本专业提出的设备简图（设备工程图）和/或数据表是经过最终审核并签字的。 2.0.4 应对制造厂强调指出：设计单位的审查工作是一般性质的审查，是对其所进行的设备设计是否符合买方要求提出意见或表示认可，而不是批准，按订货合同要求进行设备设计和制造的全部责任均由制造厂承担。 3 审查内容和程序 3.0.1 审查每张图纸上的工程号、设备位号、完整的订货单号（合同号）用户名称。 3.0.2 审查图纸是否正确使用了订货合同规定采用的设计、制造规范和标准，是否符合相关设备通用技术规定、工程标准、说明书的要求。 3.0.3 审查设备各零部件采用的材料是否符合要求。
