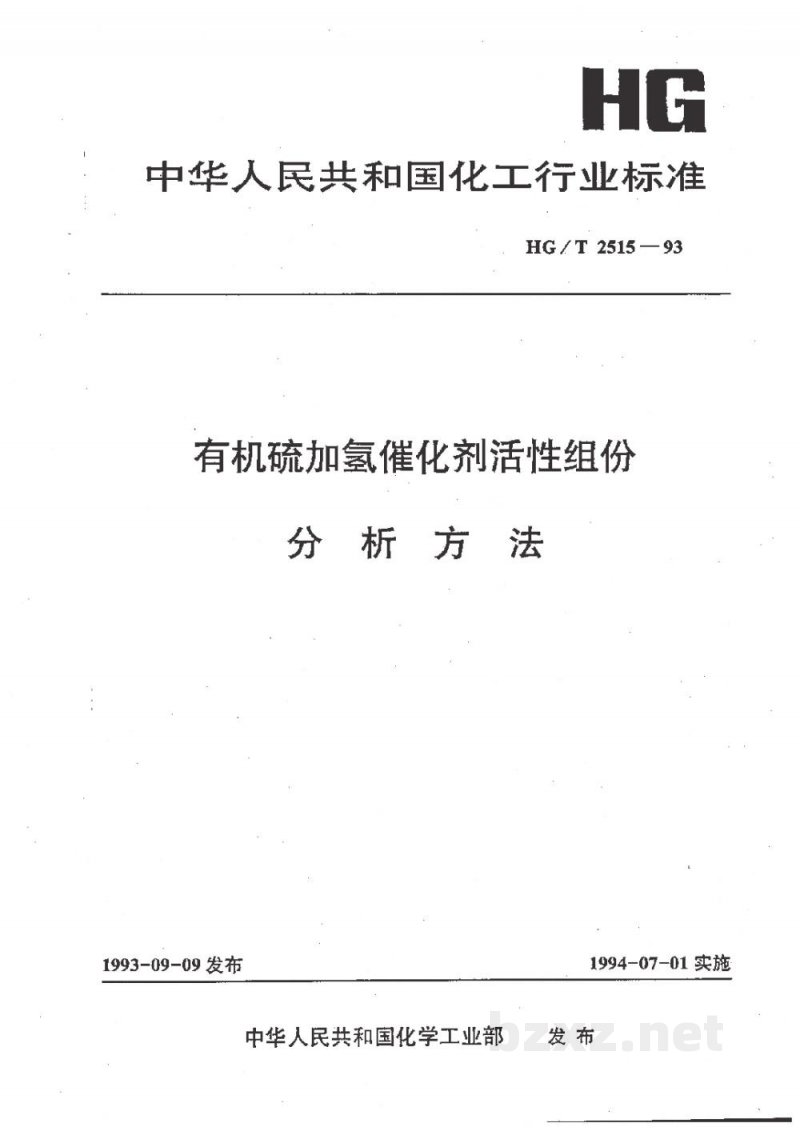

中华人民共和国化工行业标准
HG/T2515—93
有机硫加氢催化剂活性组份
分析方法
1993-09-09发布
中华人民共和国化学工业部
1994-07-01实施

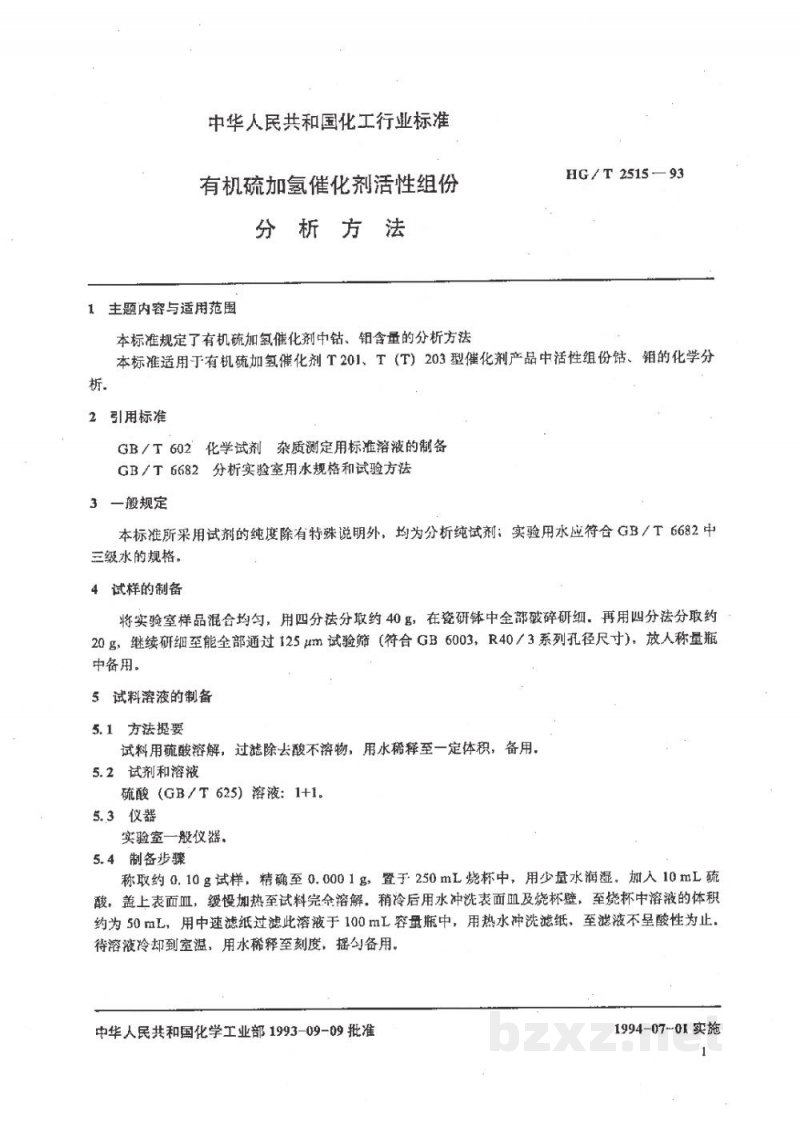

中华人民共和国化工行业标准
有机硫加氢催化剂活性组份
分析方法
主题内容与适用范围
HG/T2515-—93
本标准规定了有机硫加氢催化剂中钻、铅含量的分析方法本标准适用于有机硫加氢催化剂T201、T（T）203型催化剂产品中活性组份钴、钼的化学分析
2引用标准
GB/T602化学试剂杂质测定用标准溶液的制备GB/T6682分析实验室用水规格和试验方法3一般规定
本标准所采用试剂的纯度除有特殊说明外，均为分析纯试剂：实验用水应符合GB／T6682中三级水的规格。
4试样的制备
将实验室样品混合均勾，用四分法分取约40g，在瓷研钵中全部破碎研细。再用四分法分取约20g，继续研细至能全部通过125um试验筛（符合GB6003，R40/3系列孔径尺寸），放人称量瓶中备用。
5试料溶液的制备
5.1方法提要
试料用硫酸溶解，过滤除去酸不溶物，用水稀释至一定体积，备用。5.2试剂和溶液
硫酸（GB/T625）溶液：1+1。
5.3仪器
实验室一般仪器，
5.4制备步骤
称取约0.10g试样，精确至0.0001g，置于250mL烧杯中，用少量水润湿。加入10mL硫酸，盖上表面血，缓慢加热至试料完余溶解。稍冷后用水冲洗表面血及烧杯壁，至烧杯中溶液的体积约为50mL，用中速滤纸过滤此溶液于100mL容量瓶中，用热水冲洗滤纸，至滤液不呈酸性为止，待溶液冷却到室温，用水稀释至刻度，摇勾备用。中华人民共和国化学工业部1993-09-09批准1994-07-01实施

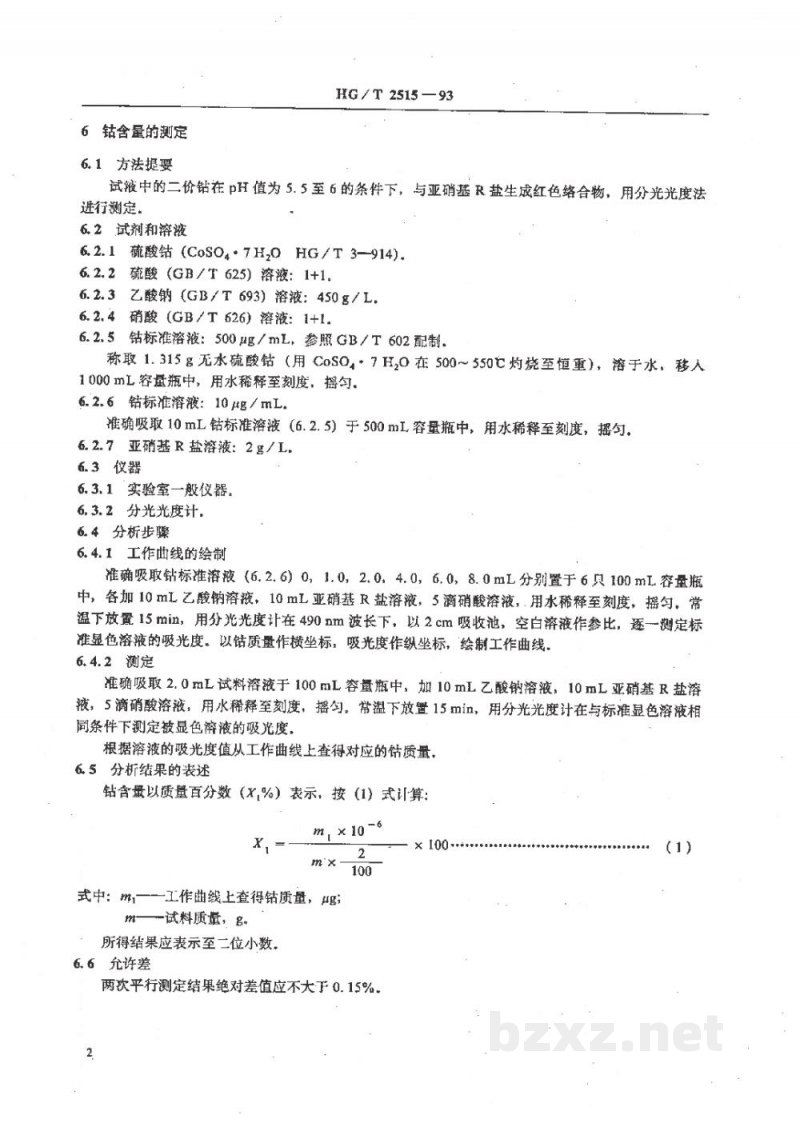

6钴含量的测定
6.1方法提要
HG/T2515—93
试腋中的二价钻在pH值为5.5至6的条件下，与亚硝基R盐生成红色络合物、用分光光度法进行测定。
6.2试剂和溶液
6.2.1硫酸钴（CoSO4·7H2OHG/T3--914)6.2.2硫酸（GB/T625）溶液：1+1.6.2.3乙酸钠（GB/T693）溶液：450g/L6.2.4硝酸(GB/T626）溶液：1+1.6.2.5钻标准溶液：500μg/mL，参照GB/T602配制称取1.315g无水硫酸钻（用CoSOg*7H0在500～550C灼烧至恒重），溶于水，移人1000mL容量瓶中，用水稀释至刻度，摇匀。6.2.6钻标准溶液：10/mL
准确吸取10mL钻标准溶液（6.2.5）于500mL容量瓶中，用水稀释至刻度，摇匀。6.2.7亚硝基R盐溶液：2g/L
6.3仪器
6.3.1实验室一般仪器。
6.3.2分光光度计.
6.4分析步
6.4.1工作曲线的绘制
准确吸取钻标准溶液（6.2.6）0，1.0，2.0，4.0，6.0，8.0mL分别置于6只100mL容量瓶中，各加10mL乙酸钠溶液，10mL亚硝基R盐溶液，5滴硝酸溶液，用水稀释至刻度，摇匀，常温下放置15min，用分光光度计在490nm波长下，以2cm吸收池，空白溶液作参比，逐一测定标准显色溶液的吸光度。以钴质量作横坐标，吸光度作纵坐标，绘制工作曲线，6.4.2测定
准确吸取2.0mL试料溶液于100mL容量瓶中，加10mL乙酸钠溶液，10mL亚硝基R盐溶液，5滴硝酸溶液，用水稀释至刻度，摇匀，常温下放置15min，用分光光度计在与标准显色溶液相同条件下测定被显色溶液的吸光度，根据溶液的吸光度值从工作曲线上查得对应的钻质量，6.5分析结果的表述
钻含量以质量百分数（X%）表示，按（1）式计算：x
m,×10-6
式中：m，——工作曲线上查得钻质量，ug;一试料质量，g.
所得结果应表示至二位小数。
6.6允许差
两软平行测定结果绝对差值应不大下0.15%。2
HG/T2515—93

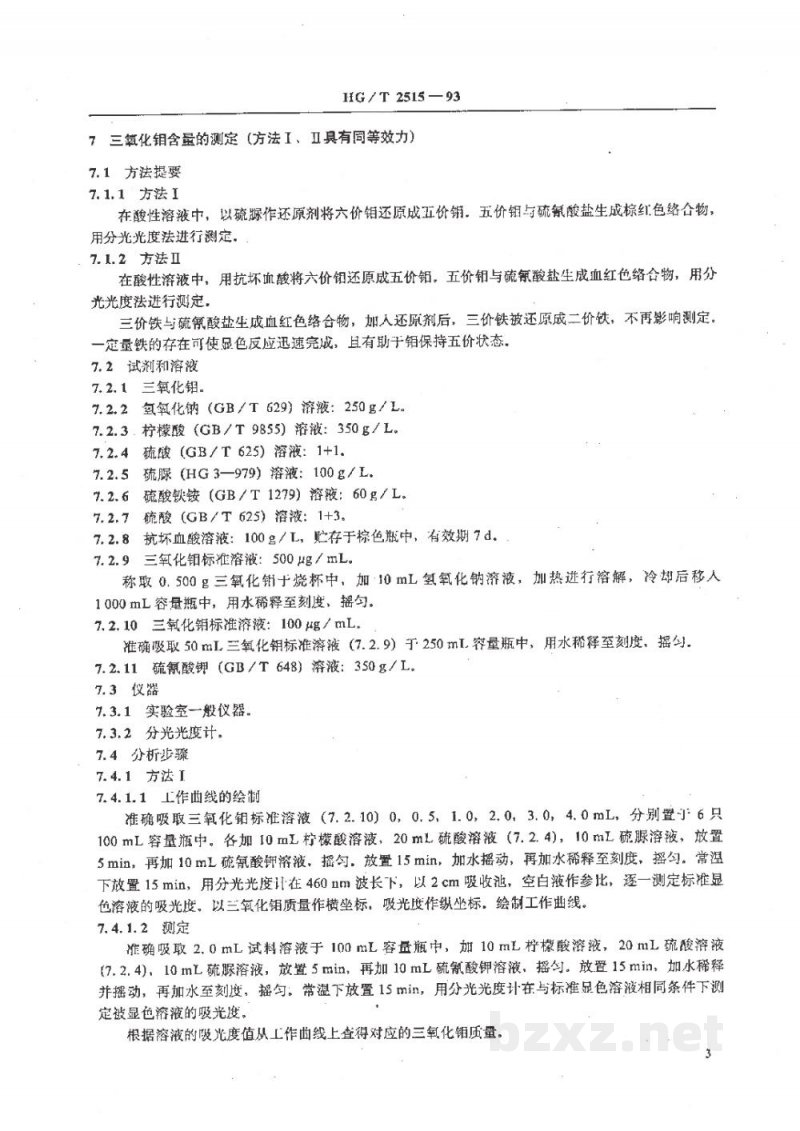

7三氧化钼含量的测定（方法I、Ⅱ具有同等效力）7.1方法提要
7.1.1方法I
在酸性溶液中，以硫腺作还原剂将六价钼还原成五价销五价钼与硫氰酸盐生成棕红色络合物，用分光光度法进行测定，
7.1.2方法Ⅱ
在酸性溶液中，用抗坏血酸将六价铝还原成五价铝。五价钼与硫氰酸盐生成血红色络合物，用分光光度法进行测定，
三价铁与硫氰酸盐生成血红色络合物，加入还原剂后，三价铁被还原成二价铁，不再影响测定。一定量铁的存在可使显色反应迅速完成，且有助于钼保持五价状态。7.2试剂和溶液
7.2.1三氧化钼。
氢氧氢化钠（GB/T629）溶腋：250g/L。7.2.2
7.2.3.柠檬酸（GB/T9855）溶液：350g/L。7.2.4硫液(GB/T625）溶液：1+1.硫腺（HG3—979）溶液：100g/L7.2.5
硫酸铁铵（GB/T1279）溶液：60g/L。7.2.6
硫酸（GB/T625）溶液：1+3。
7.2.8抗坏血酸溶液：100g/L，贮存于棕色瓶中，有效期7d。7.2.9三氧化钼标准溶液：500/mL。称取0.500g三氧化销于烧杯中，加10mL氢氧化钠济液，加热进行溶解，冷却后移人1000mL容量瓶中，用水稀释至刻度、摇匀。7.2.10三氧化销标准溶液：100路/mL，准确吸取50mL三氧化钥标准溶液（7.2.9）于250mL容量瓶中，用水稀释至刻度、摇匀7.2.11硫氰酸钾（GB/T648）溶液：350g/L。7.3仪器
7.3.1实验空一般仪器。
7.3.2分光光度计。
7.4分析步骤
7.4.1方法 I
7.4.1.1工作曲线的绘制
准确吸取三氧化铝标准溶液（7.2.10）0，0.5、1.0，2.0，3.0，4.0mL，分别置]6只100mL容量瓶中。各加10mL柠檬酸溶液，20mL硫酸溶液（7.2.4），10mL硫脲溶液，放置5min，再加10mL硫氰酸钾溶液，摇勾，放置15min，加水摇动，再加水稀释至刻度，摇勾。常温下放置15min，用分光光度计在460nm波长下，以2cm吸收泄，空白液作参比，逐一测定标准显色溶液的吸光度。以兰氧化钼质量作横坐标，吸光度作纵坐标。绘制工作曲线。7.4.1.2测定
准确吸取2.0mL试料溶液于100mL容量瓶中，加10mL柠檬酸溶液，20mL硫酸溶液(7.2.4)，10mL硫脲溶液，放置5min，再加10mL硫氰酸钾溶液，搭匀。放置15min，加水稀释并摇动，再加水至刻度，摇勾：常温下放置15min，用分光光度计在与标准显色溶液相同条件下测定被显色溶液的吸光度。
根据溶液的吸光度值从工作曲线上查得对应的三氧化钼质量。3

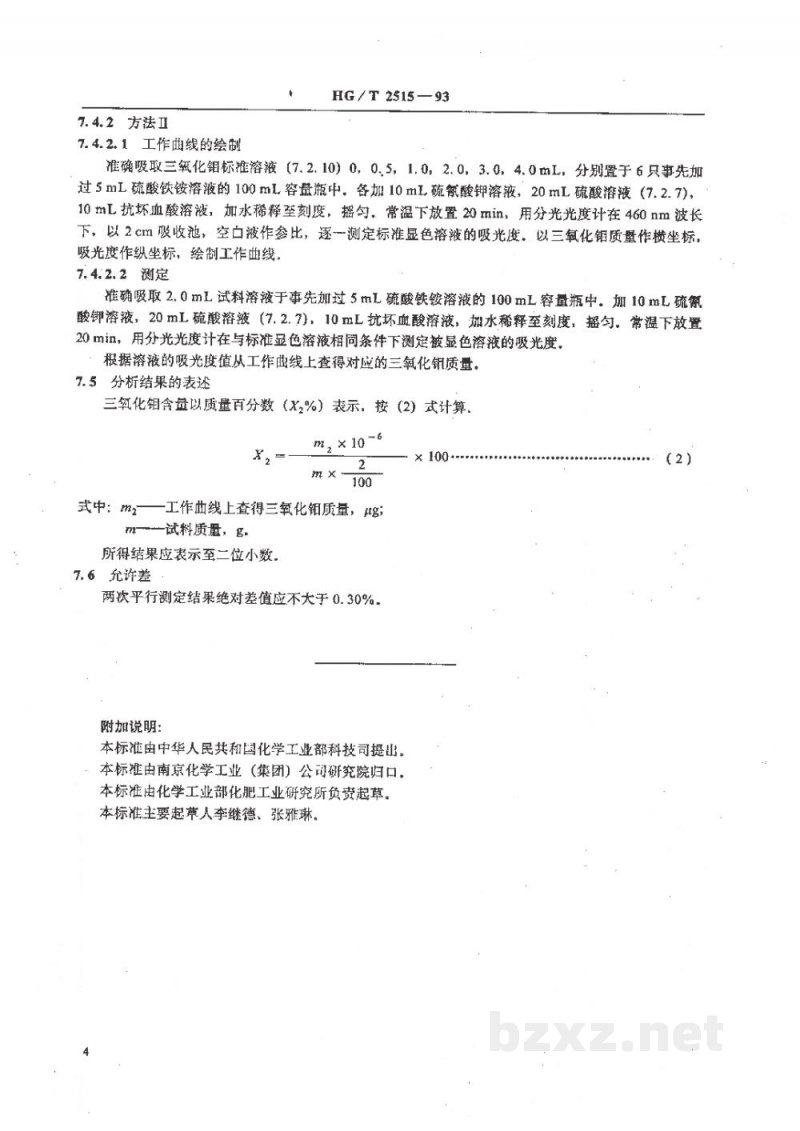

7.4.2方法Ⅱ
7.4.2.1工作曲线的绘制
HG/T2515—93
准确吸取三氧化标准溶液（7.2.10）0，0.5，1.0，2.0，3.0，4.0mL，分别置于6只事先加过5mL硫酸饮铵溶液的100mL容量瓶中。各加10mL硫氰酸钾溶液，20mL硫酸溶液（7.2.7)，10mL抗坏血酸溶液，加水稀释至刻度，摇勾，常温下放置20min，用分光光度计在460nm波长下，以2cm吸收池，空口液作参比，逐一测定标准显色溶液的吸光度。以三氯化钼质量作横坐标，吸光度作纵坐标，绘制工作曲线。7.4.2.2测定
准确吸取2.0mL试料溶液于事先加过5mL硫酸铁铵溶液的100mL容量瓶中。加10mL殖篇酸钾溶液，20mL硫酸溶液（7.2.7)，10mL抗坏血酸溶液，加水稀释至刻度，据匀.常温下放置20min，用分光光度计在与标准显色溶液相同条件下测定被显色溶液的吸光度，根据溶液的吸光度值从工作曲线上查得对应的三氧化销质量。7.5分析结果的表述
三氧化钼含量以质量百分数（X2%）表示，按（2）式计算X
m,×10~6
式中：m2——工作曲线上查得三氧化钼质量，ug；m-试料质量，g.
所得结果应表示至二位小数，
7.6允许差
两次平行测定结果绝对差值应不大于0.30%.附加说明：
本标准由中华人民共和国化学工业部科技司提出。本标准由南京化学工业（集团）公司研究院归口，本标准由化学工业部化肥工业研究所负资起草。本标准主要起草人李继德、张雅琳。(2)
