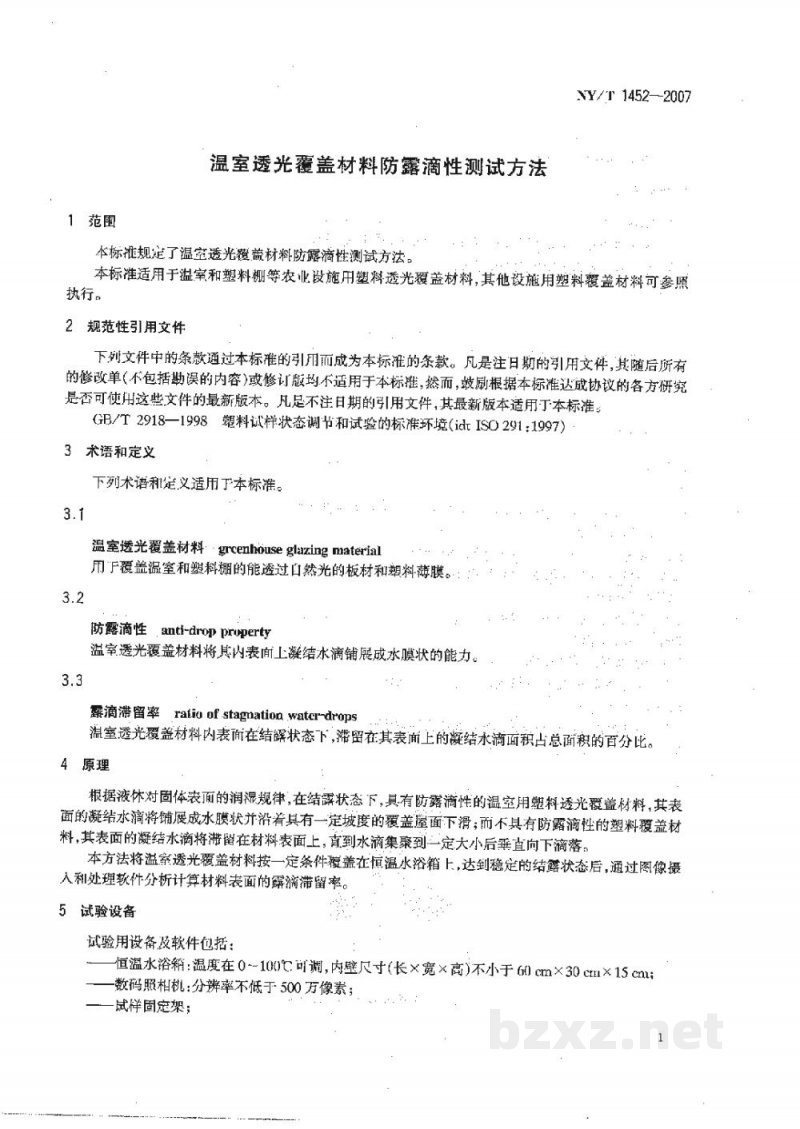

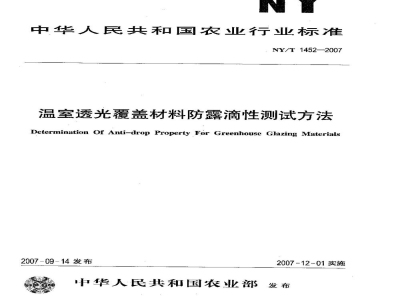

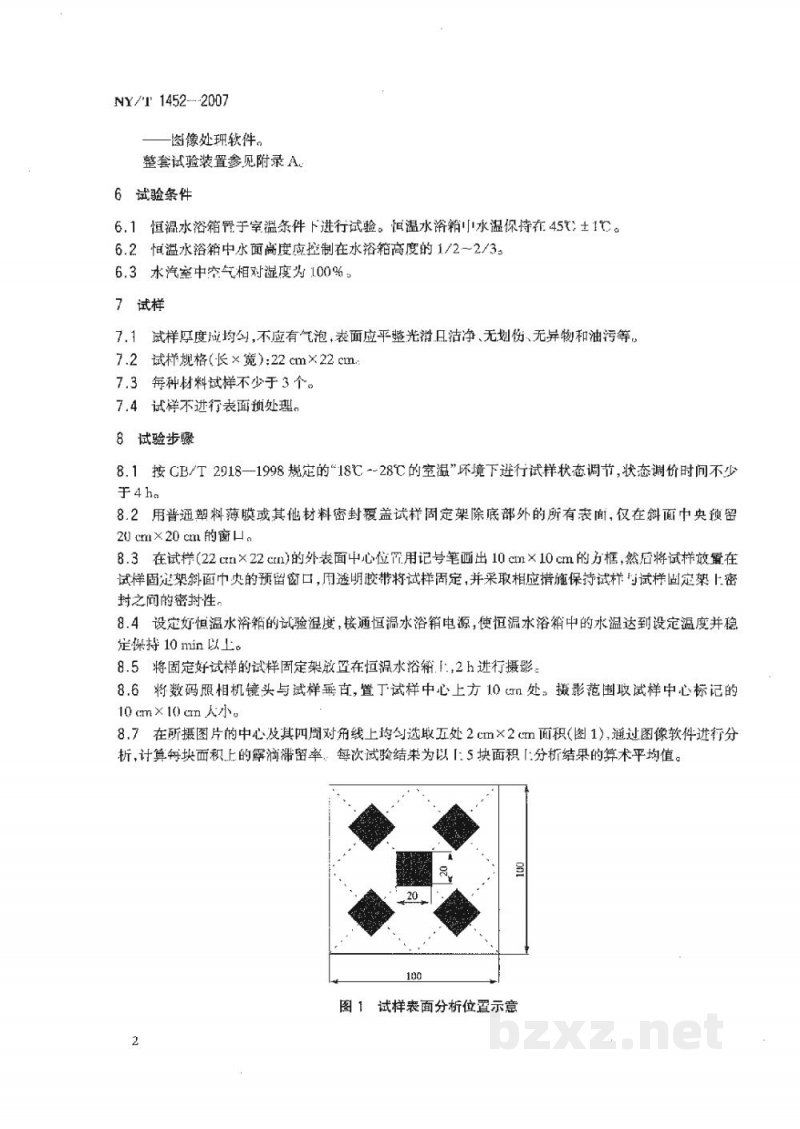

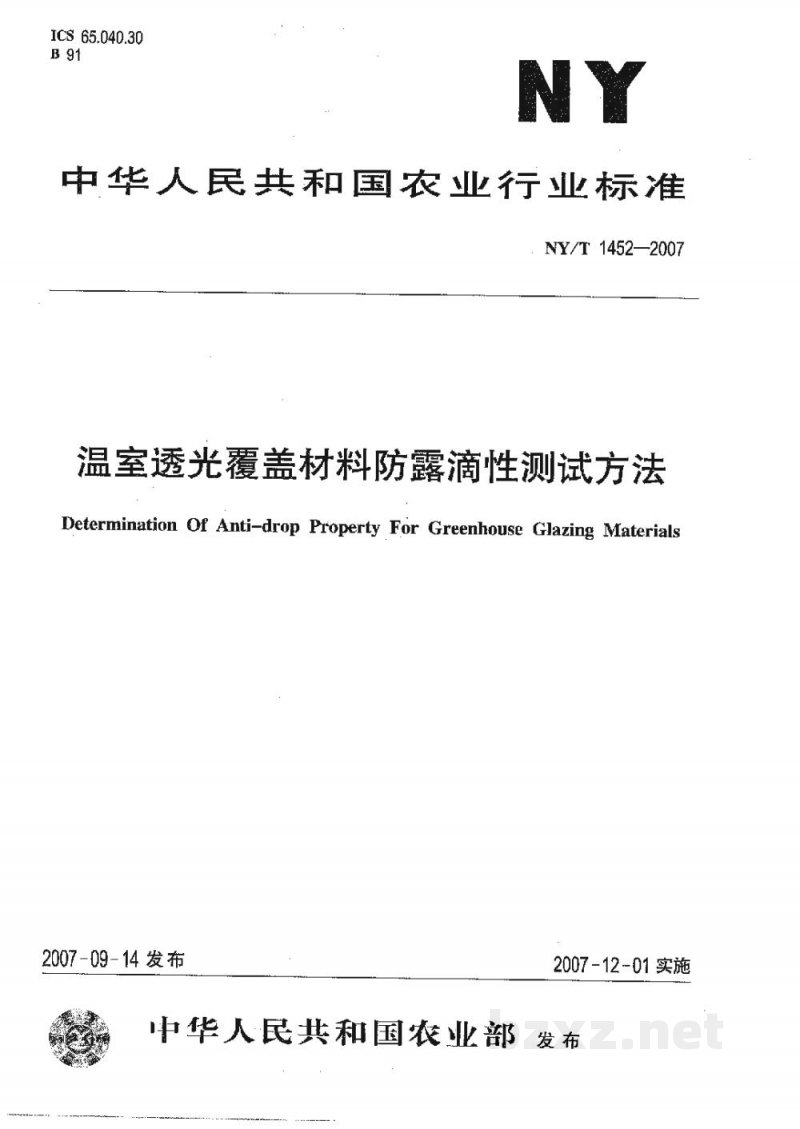

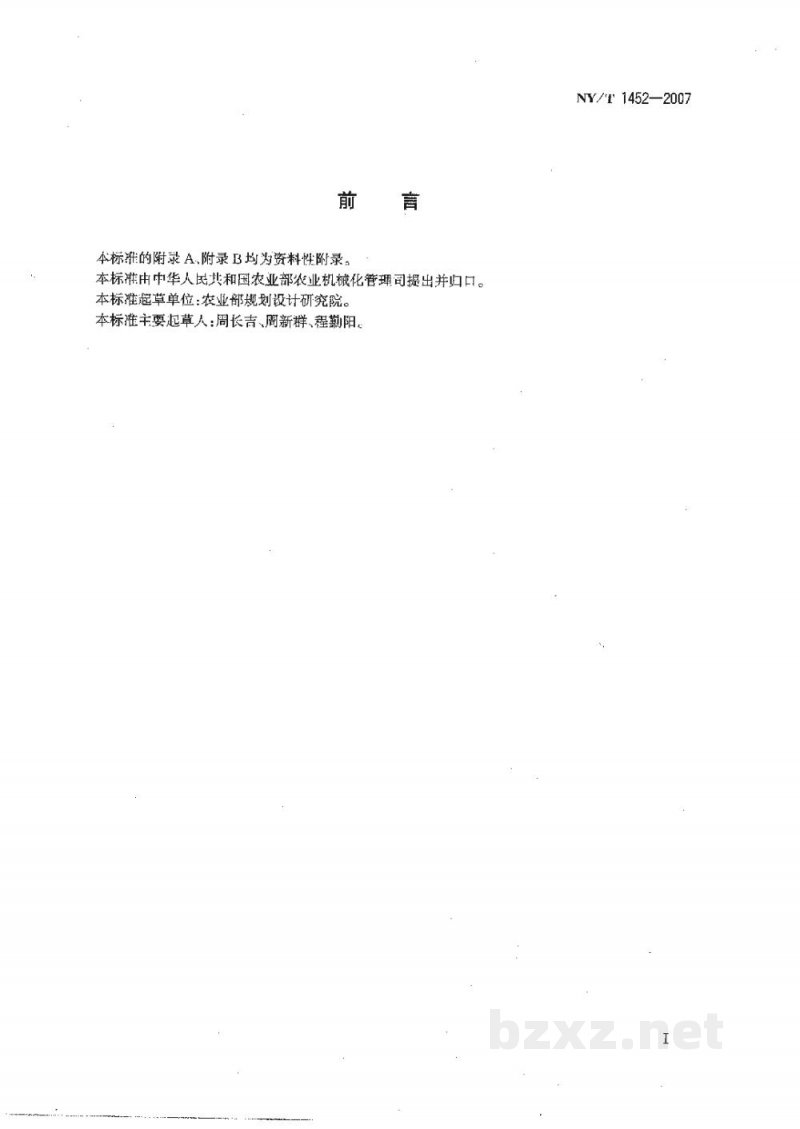

ICS 65.040.30 B 91 NY 中华人民共和国农业行业标准 NY/T 1452—2007 温室透光覆盖材料防露滴性测试方法 Determination of Anti-drop Property for Greenhouse Glazing Materials 2007-09-14 发布 2007-12-01 实施 中华人民共和国农业部发布 前言 本标准的附录A、附录B均为资料性附录。 本标准由中华人民共和国农业部农业机械化管理司提出并归口。 本标准起草单位：农业部规划设计研究院。 本标准主要起草人：周长吉、周新群、程勤阳。 1 范围 本标准规定了温室透光覆盖材料防露滴性测试方法。 本标准适用于温室和塑料棚等农业设施用塑料透光覆盖材料，其他设施用塑料覆盖材料可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 2918—1998 塑料试样状态调节和试验的标准环境 (idt ISO 2918:1997) 3 术语和定义 下列术语和定义适用于本标准。 3.1 温室透光覆盖材料 greenhouse glazing material 用覆盖温室和塑料棚的能透过自然光的板材和塑料薄膜。 3.2 防露滴性 anti-drop property 温室透光覆盖材料将其内表面上凝结水滴铺展成水膜状的能力。 3.3 露滴滞留率 ratio of stagnation water-drops 温室透光覆盖材料内表面在结露状态下，滞留在其表面上的凝结水滴面积占总面积的百分比。 4 原理 根据液体对固体表面的润湿规律，在结露状态下，具有防露滴性的温室用塑料透光覆盖材料，其表面的凝结水滴将铺展成水膜状并沿着具有一定坡度的覆盖屋面下滑；而不具有防露滴性的塑料覆盖材料，其表面的凝结水滴将滞留在材料表面上，直到水滴集聚到一定大小后垂直向下滴落。 本方法将温室透光覆盖材料按一定条件覆盖在恒温水浴箱上，达到稳定的结露状态后，通过图像摄入和处理软件分析计算材料表面的露滴滞留率。 5 试验设备 试验用设备及软件包括： a) 恒温水浴箱：温度在 0~100℃ 可调，内壁尺寸（长×宽×高）不小于 60cm×30cm×15cm； b) 数码照相机：分辨率不低于 500 万像素； c) 试样固定架； d) 图像处理软件。 整套试验装置参见附录A。 6 试验条件 6.1 恒温水浴箱置于室温条件下进行试验。恒温水浴箱中水温保持在 45℃ ± 1℃。 6.2 恒温水浴箱中水面高度应控制在水浴箱高度的 1/2~2/3。 6.3 水汽室中空气相对湿度为 100%。 7 试样 7.1 试样厚度应均匀，不应有气泡，表面应平整光滑且洁净、无划伤、无异物和油污等。 7.2 试样规格（长×宽）：22cm×22cm。 7.3 每种材料试样不少于 3 个。 7.4 试样不进行表面预处理。 8 试验步骤 8.1 按 GB/T 2918—1998 规定的“18℃~28℃ 的室温”环境下进行试样状态调节，状态调节时间不少于 4h。 8.2 用普通塑料薄膜或其他材料密封覆盖试样固定架除底部外的所有表面，仅在斜面中央预留 20cm×20cm 的窗口。 8.3 在试样（22cm×22cm）的外表面中心位置用记号笔画出 10cm×10cm 的方框，然后将试样放置在试样固定架斜面中央的预留窗口，用透明胶带将试样固定，并采取相应措施保持试样与试样固定架上密封之间的密封性。 8.4 设定好恒温水浴箱的试验温度，接通恒温水浴箱电源，使恒温水浴箱中的水温达到设定温度并稳定保持 10 min 以上。 8.5 将固定好试样的试样固定架放置在恒温水浴箱中，1.2h 进行摄影。 8.6 将数码照相机镜头与试样垂直，置于试样中心上方 10cm 处，摄影范围取试样中心标记的 10cm×10cm 大小。 8.7 在所摄图片的中心及其四周对角线上均匀选取五处 2cm×2cm 面积（图1），通过图像软件进行分析，计算每块面积上的露滴滞留率，每次试验结果为 5 块面积分析结果的算术平均值。 图1 试样表面分析位置示意 8.8 对同组的其他试样重复步骤 8.1～8.7 进行试验。 9 试验结果计算和表示 9.1 图像分析每块面积上的试验数据，按式(1)计算试验结果： $R_{i,j} = \frac{S_{i,j}(a)}{S_{i,j}}$ 式中： $R_{i,j}$ — 第 $i$ 个试样（$i=1,2,\dots,n$）的第 $j$ 小块（$j=1,2,3,4,5$）面积上的露滴滞留率，%； $S_{i,j}(a)$ — 第 $i$ 个试样（$i=1,2,\dots,n$）的第 $j$ 小块（$j=1,2,3,4,5$）面积上的凝结水滴面积，cm²； $S_{i,j}$ — 第 $i$ 个试样（$i=1,2,\dots,n$）的第 $j$ 小块（$j=1,2,3,4,5$）的面积，理论上 $S_{i,j} = 2 \times 2$ cm²。 9.2 每个试样的露滴滞留率 $R_i$ 为该试样的五块面积上分析结果的算术平均值，按式(2)计算试验结果： $R_i = \frac{1}{5} \sum_{j=1}^{5} R_{i,j}$ 9.3 材料的露滴滞留率 $R$ 以一组试样的算术平均值表示，按式(3)计算试验结果： $R = \frac{1}{n} \sum_{i=1}^{n} R_i$ 10 试验报告 试验报告参见附录B。
