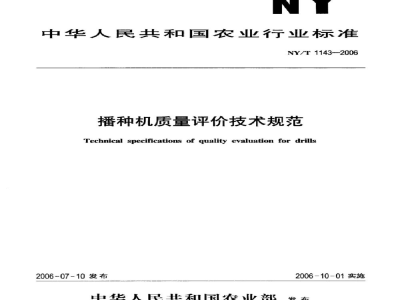

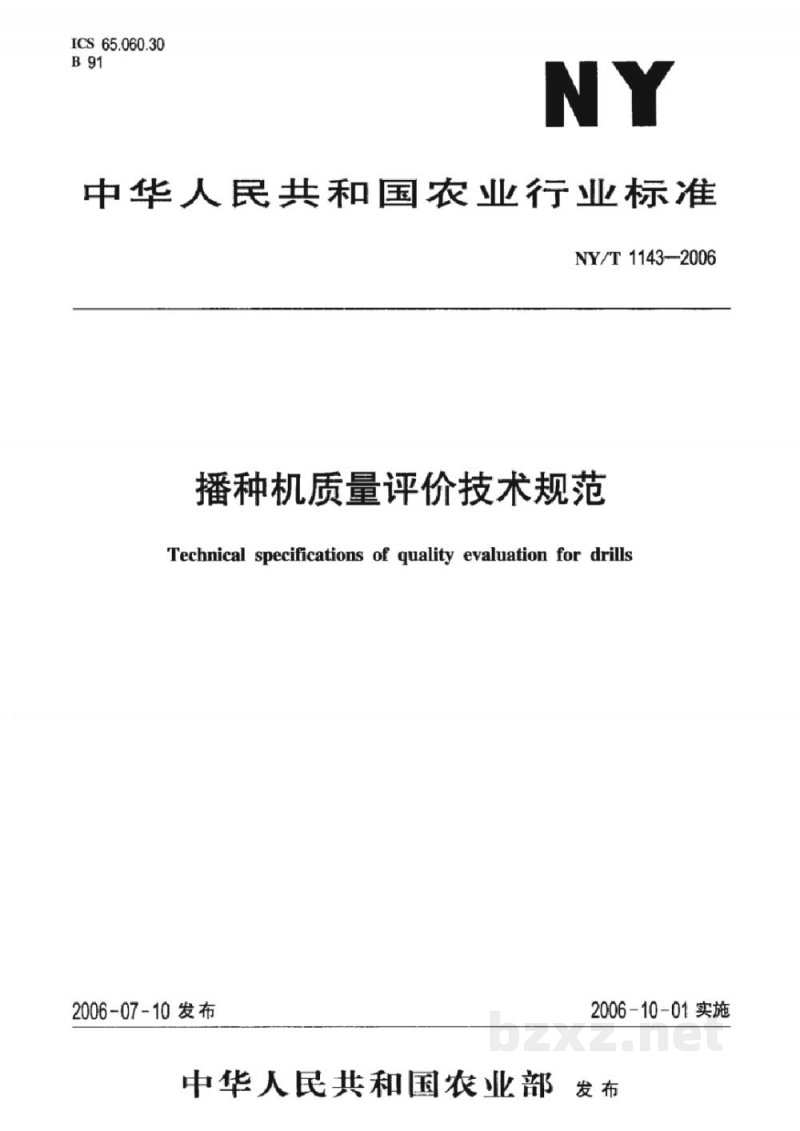

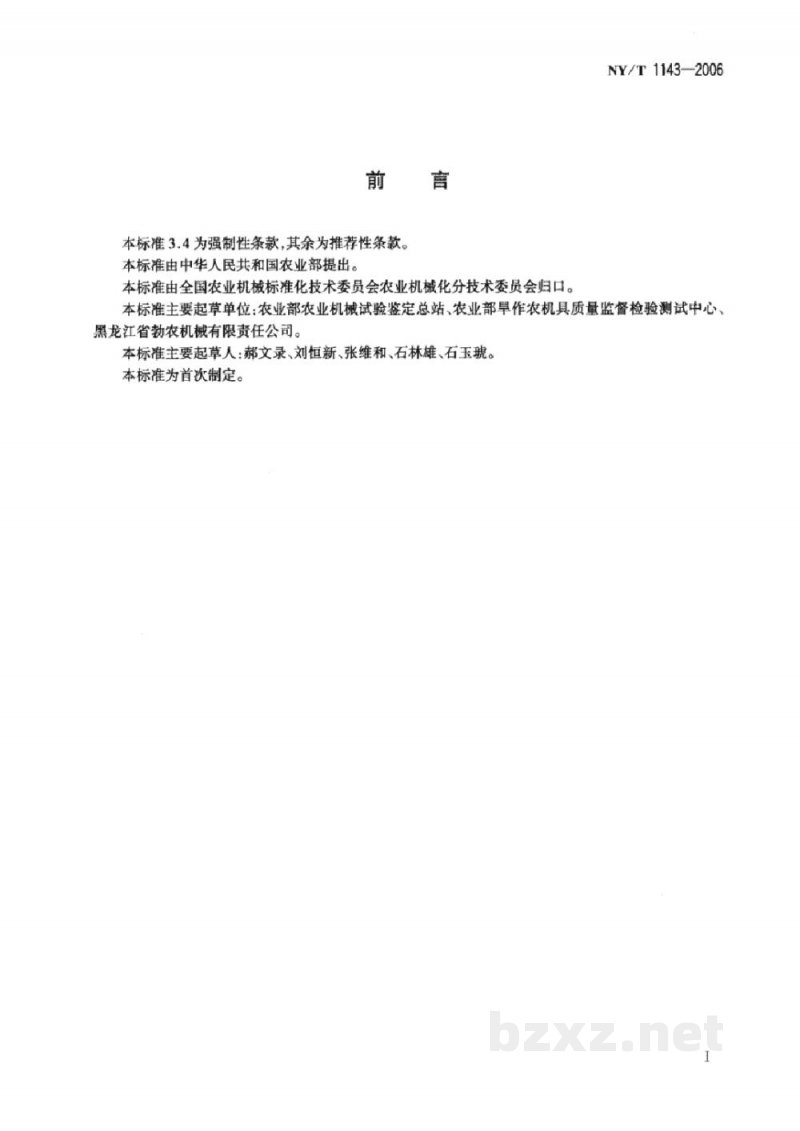

ICS 65.060.30 B 91 NY 中华人民共和国农业行业标准 NY/T 1143-2006 播种机质量评价技术规范 Technical specifications of quality evaluation for drills 2006-07-10发布 2006-10-01实施 中华人民共和国农业部 发布 前言 本标准3.4为强制性条款，其余为推荐性条款。 本标准由中华人民共和国农业部提出。 本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。 本标准主要起草单位：农业部农业机械试验鉴定总站、农业部早作农机具质量监督检验测试中心、黑龙江省勃农机械有限责任公司。 本标准主要起草人：郝文录、刘恒新、张维和、石林雄、石玉琥。 本标准为首次制定。 1 范围 本标准规定了播种机的产品质量指标、试验方法和检验规则。 本标准适用于谷物条播机、精密播种机、穴播机产品的试验鉴定和产品的质量评价。其他类型的播种机可参照本标准执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 6973-1986 单粒（精密）播种机试验方法 GB/T 9478-1988 谷物条播机试验方法 GB/T 9480-2001 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则（eqv ISO 3600-1:1996） GB 10395.1-2001 农林拖拉机和机械安全技术要求 第一部分：总则（eqv ISO 4254-1:1989） GB 10395.9-1996 农林拖拉机和机械安全技术要求 第九部分：播种、栽种和施肥机械 GB 10396-1999 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形总则（eqv ISO 11684:1995） GB/T 13306-1991 标牌 JB/T 5673-1991 农林拖拉机及机具涂漆通用技术条件 JB/T 9832.2-1999 农林拖拉机及机具漆膜附着性能测定方法 压切法 3 质量指标 3.1 一般要求 播种机产品应按规定程序批准的图样及技术文件制造，并符合有关标准的规定。 3.2 作业性能指标 3.2.1 谷物条播机性能指标（表1） 表1 谷物条播机主要性能指标 项目 | 指标 各行排种量一致性的变异系数，% | ≤3.0 总排种量稳定性的变异系数，% | ≤1.3 种子破损率，% | ≤0.5 播种均匀性变异系数，% | ≤5.0 播种深度合格率，% | ≥75.0 各行排肥量一致性变异系数，% | ≤3.0 总排肥量稳定性变异系数，% | ≤7.8 注1：小麦排量为150kg/hm²～180kg/hm²，其他种子依据技术文件要求。 注2：播种深度以当地农艺要求的播深为h，h>3cm时，h±1cm为合格，h<3cm时，h±0.5cm为合格。 注3：颗粒状化肥含水率≤12%，小结晶粉末化肥含水率<2%，排肥量为150kg/hm²~180kg/hm²。 注4：播种均匀性按10cm分段检测。 3.2.2 精密播种机主要性能指标（表2） 表2 精密播种机主要性能指标 项目 | 指标（机械式） | 指标（气力式） 粒距合格指数，% | >60.0 | >60.0 重播指数，% | ≤30.0 | ≤30.0 漏播指数，% | ≤15.0 | ≤15.0 合格粒距变异系数，% | ≤40.0 | ≤40.0 种子破损率，% | ≤0.5 | ≤0.5 播种深度合格率，% | ≥80.0 | ≥80.0 各行排肥量一致性变异系数，% | ≤3.0 | ≤3.0 总排肥量稳定性变异系数，% | ≤7.8 | ≤7.8 种子粒距<10cm 粒距合格指数，%：>60.0 重播指数，%：≤30.0 漏播指数，%：≤15.0 合格粒距变异系数，%：≤40.0 种子粒距>10cm~20cm 粒距合格指数，%：>75.0 重播指数，%：≤20.0 漏播指数，%：≤10.0 合格粒距变异系数，%：≤35.0 种子粒距>20cm~30cm 粒距合格指数，%：>80.0 重播指数，%：≤15.0 漏播指数，%：≤8.0 合格粒距变异系数，%：≤30.0 注1：试验用播种机的理论粒距推荐采用粒距区段的中值，即5cm，15cm，25cm进行测定。 注2：作业速度按使用说明书的规定，如果为速度范围应取中值。 注3：以当地农艺要求播种深度值为h，h≥3cm时，h±1cm为合格，h<3cm时，h±0.5cm为合格。 注4：颗粒状化肥含水率<12%，小结晶粉末化肥含水率<2%，排肥量为150kg/hm²~180kg/hm²。 3.2.3 穴播机主要性能指标（表3） 表3 穴播机主要性能指标 项目 | 指标（玉米、大豆等） | 指标（小麦、水稻、棉花等） 穴距合格率，% | ≥60.0 (穴距≤10cm) / ≥75.0 (穴距>10cm~20cm) / >80.0 (穴距>20cm~30cm) | ≥60.0 (穴距≤10cm) / ≥75.0 (穴距>10cm~20cm) / >80.0 (穴距>20cm~30cm) 种子破损率，% | ≤1.5 | ≤0.5 播种深度合格率，% | ≥75.0 | ≥75.0 穴粒数合格率，% | ≥85.0 | ≥85.0 各行排肥量一致性变异系数，% | ≤3.0 | ≤3.0 总排肥量稳定性变异系数，% | ≤7.8 | ≤7.8 注1：玉米播量为30kg/hm²~45kg/hm²，大豆播量为30kg/hm²~38kg/hm²，其他种子依据当地农艺要求。 注2：颗粒状化肥含水率≤12%，小结晶粉末化肥含水率≤2%，排肥量为150kg/hm²~180kg/hm²。 注3：设计穴粒数为n，大粒种子n±1为合格，小粒种子n±3为合格。 注4：以当地农艺要求播深平均值为h，h±1cm为合格。 注5：设计穴距为L，穴距在L±0.5L范围内为合格。 3.3 使用可靠性（有效度） 谷物条播机、精密播种机和穴播机的使用可靠性（有效度）应≥90%。 3.4 安全 3.4.1 运动部件、料箱、工作台 应有安全防护装置，安全防护装置和安全距离应符合GB 10395.1-2001中第6章、第7章和GB 10395.9-1996中3.1.3.2、3.3的规定。对操作人员有潜在危险的部位应有安全警示标志，并符合GB 10396-1999的规定。 3.4.2 装载 装载高度应符合GB 10395.9-1996中3.4的规定。 3.5 涂漆外观质量 涂漆外观质量应符合JB/T 5673-1991中4.1.4、4.1.5的规定，漆膜附着力应不低于二级。 3.6 使用及调整方便性 未装种子时，同一排种器轴在不大于10N·m力矩作用下应转动灵活。 未装肥料时，同一排肥器轴在不大于20N·m力矩作用下应转动灵活。 播种量调节器在不大于100N调节力作用下应灵活可靠。 升降器在不大于150N操纵力作用下应灵活可靠，与配套机具联接应方便、可靠。 保养点设置合理，维护保养容易方便。 行距调节等容易方便，指示刻度应清晰，定位准确可靠。 种（肥）箱应有清理口，清理应方便且不留死角。 3.7 标牌 标牌的型式、尺寸应符合GB/T 13306-1991中第3章的规定，内容应包括： 1）制造厂名称； 2）产品型号及名称； 3）产品主要技术参数； 4）产品出厂编号； 5）产品生产日期。 3.8 使用说明书 使用说明书的内容和编写应符合GB/T 9480-2001中第4章和第5章的规定。 4 试验方法 4.1 试验条件 4.1.1 样机抽取封存后至检测工作结束期间，除按有关技术文件规定进行保养和维修外，不允许更换样机和换件。 4.1.2 试验用拖拉机应符合使用说明书的规定，其技术状态应稳定良好，试验过程中不应随意更换拖拉机和驾驶员。 4.1.3 在试验前应对检测仪器设备进行检查校准。 4.1.4 应采用样机技术文件中规定播种作物的种子和肥料进行性能试验，如无特殊要求，试验用种子不应进行任何可能改变其物理特性的处理。 4.1.5 试验地应选择当地有代表性的田块，并符合使用说明书的规定。地势应平坦，整地质量符合播种要求。测区长度应不少于50m，两端预备区不少于20m。
