DL/T 567.4-2023火力发电厂燃料试验方法 第4部分：入炉煤的采取和制备方法

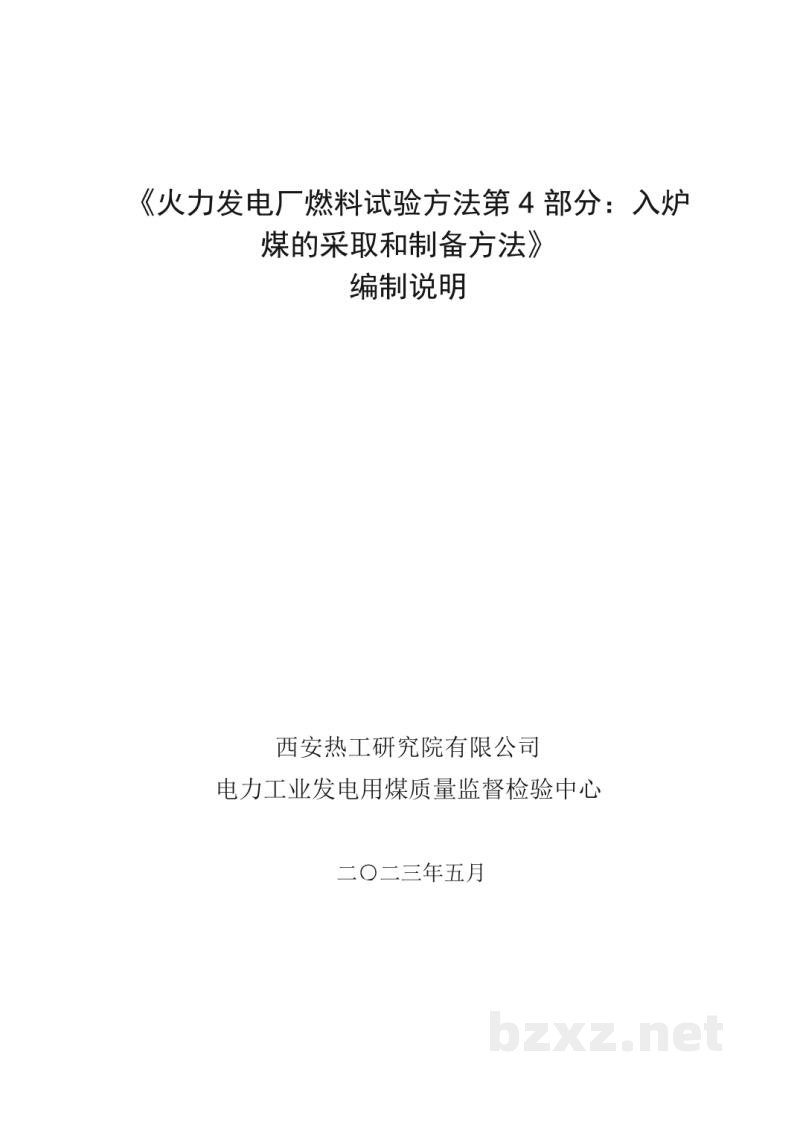

《火力发电厂燃料试验方法第4部分：入炉煤的采取和制备方法》

编制说明

西安热工研究院有限公司
电力工业发电用煤质量监督检验中心

二〇二三年五月

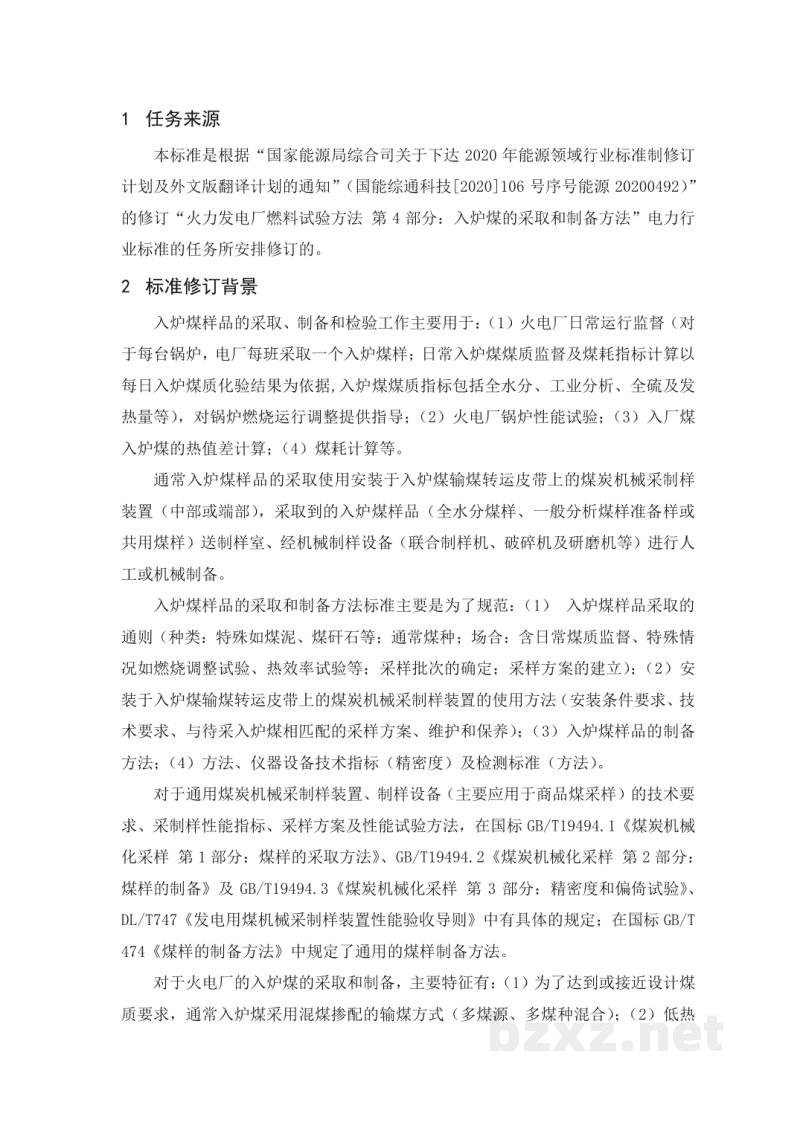

1 任务来源

本标准是根据“国家能源局综合司关于下达2020年能源领域行业标准制修订计划及外文版翻译计划的通知”（国能综通科技[2020]106号序号能源20200492）的修订“火力发电厂燃料试验方法 第4部分：入炉煤的采取和制备方法”电力行业标准的任务所安排修订的。

2 标准修订背景

入炉煤样品的采取、制备和检验工作主要用于：（1）火电厂日常运行监督（对于每台锅炉，电厂每班采取一个入炉煤样；日常入炉煤煤质监督及煤耗指标计算以每日入炉煤质化验结果为依据，入炉煤煤质指标包括全水分、工业分析、全硫及发热量等），对锅炉燃烧运行调整提供指导；（2）火电厂锅炉性能试验；（3）入厂煤与入炉煤的热值差计算；（4）煤耗计算等。

通常入炉煤样品的采取使用安装于入炉煤输煤转皮带上的煤炭机械采制样装置（中部或端部），采取到的入炉煤样品（全水分煤样、一般分析煤样准备样或共用煤样）送制样室，经机械制样设备（联合制样机、破碎机及研磨机等）进行人工或机械制备。

入炉煤样品的采取和制备方法标准主要是为了规范：（1）入炉煤样品采取的通则（种类：特殊如煤泥、煤矸石等；通常煤种；场合：含日常煤质监督、特殊情况如燃烧调整试验、热效率试验等；采样批次的确定；采样方案的建立）；（2）安装于入炉煤输煤转皮带上的煤炭机械采制样装置的使用方法（安装条件要求、技术要求、与待采入炉煤相匹配的采样方案、维护和保养）；（3）入炉煤样品的制备方法；（4）方法、仪器设备技术指标（精密度）及检测标准（方法）。

对于通用煤炭机械采制样装置、制样设备（主要应用于商品煤采样）的技术要求、采制样性能指标、采样方案及性能试验方法，在国标 GB/T19494.1《煤炭机械化采样 第1部分：煤样的采取方法》、GB/T19494.2《煤炭机械化采样 第2部分：煤样的制备》及 GB/T19494.3《煤炭机械化采样 第3部分：精密度和偏倚试验》、DL/T747《发电用煤机械采制样装置性能验收导则》中有具体的规定；在国标 GB/T 474《煤样的制备方法》中规定了通用的煤样制备方法。

对于火电厂的入炉煤的采取和制备，主要特征有：（1）为了达到或接近设计煤质要求，通常入炉煤采用混煤掺配的输煤方式（多煤源、多煤种混合）；（2）低热

值燃料电厂（掺混煤矸石、煤泥等）的采制样方法在国标中未提及，需制订相应的限定技术要求指标；(3) 入炉煤输煤以每日 (24h) 为一批或特定机组在某一时段的入上煤量为一批或一采样单元，对于入炉煤的采样应有相应的采样单元的划分方法及对应的预期采样精密度要求；(4) 入炉煤大多为混煤，掺配方式、掺配比例时有变动，初级子样方差及初级子样数难以明确；(5) 针对采样周期较长的入炉煤采样时，多数以总样最少量为判别指标，虽然初级子样质量满足要求，而忽略了子样质量是否符合，需明确缩分比的确定方法；(6) 机械采制样装置已广泛投入使用，装置的安装选型、性能试验是设备管理要求的重点，为使用户方了解设备的型式及安装条件及后续方便开展设备性能试验，现有设备需具备相关的技术及功能要求； (7) 新型仪器设备，如全自动制样机等已逐步普及使用，对相应的技术功能要求尚无统一规定；(8) 针对入炉煤的特性需进一步完善制样方法的要求。上述都在本标准中予以体现。

鉴于上述情况，本标准在修订过程中主要解决以上问题。

3 修订依据

1. 结合现阶段机械采制样装置现有技术条件及功能，对入炉煤的采样设备（煤炭机械采制样装置）给出了安全选型指导及安装条件要求、制样设备（全自动制样系统、联合制样机、缩分机、破碎机等）技术要求、功能要求等，并明确了采样、制样设备的性能试验方法；
2. 根据入炉煤质的特性的非单一煤源、多品种掺混，批煤、采样单元的划分（每日多个运行值班、特定机组等），明确采样单元的划分方法及每一采样单元的预期采样精密度；
3. 依据 GB/T475、GB/T19494 规定了采取入炉煤的具体采样方案及初级子样的分布方法，精密度核验方法及偏倚试验方法，初级子样质量、子样质量和缩分比的核验方法；
4. 参照 DL/T19494.3 和 DL/T1339，明确了入炉煤采样方法的精密度核验和偏倚试验方法，规范性附录明确了破碎机能性能试验方法。

4 修订过程

本标准修订期间，先后查阅了相关标准：ASME PTC-4-2008《锅炉机组性能试验规程》、GB10184-2015《电站锅炉性能试验规程》、GB/T19494《煤炭机械化采样》、
