DL/T 653-2023高压并联电容器用放电线圈使用技术条件

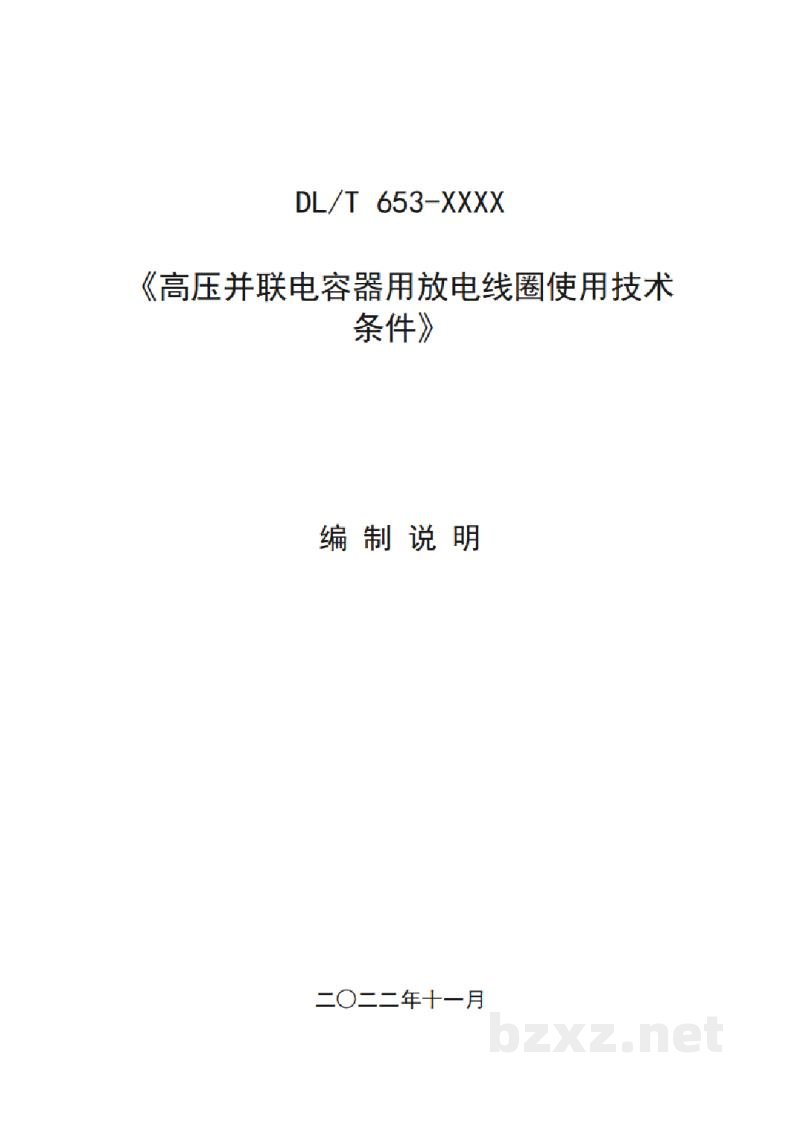

DL/T 653-XXXX

《高压并联电容器用放电线圈使用技术条件》

编制说明

二〇二二年十一月

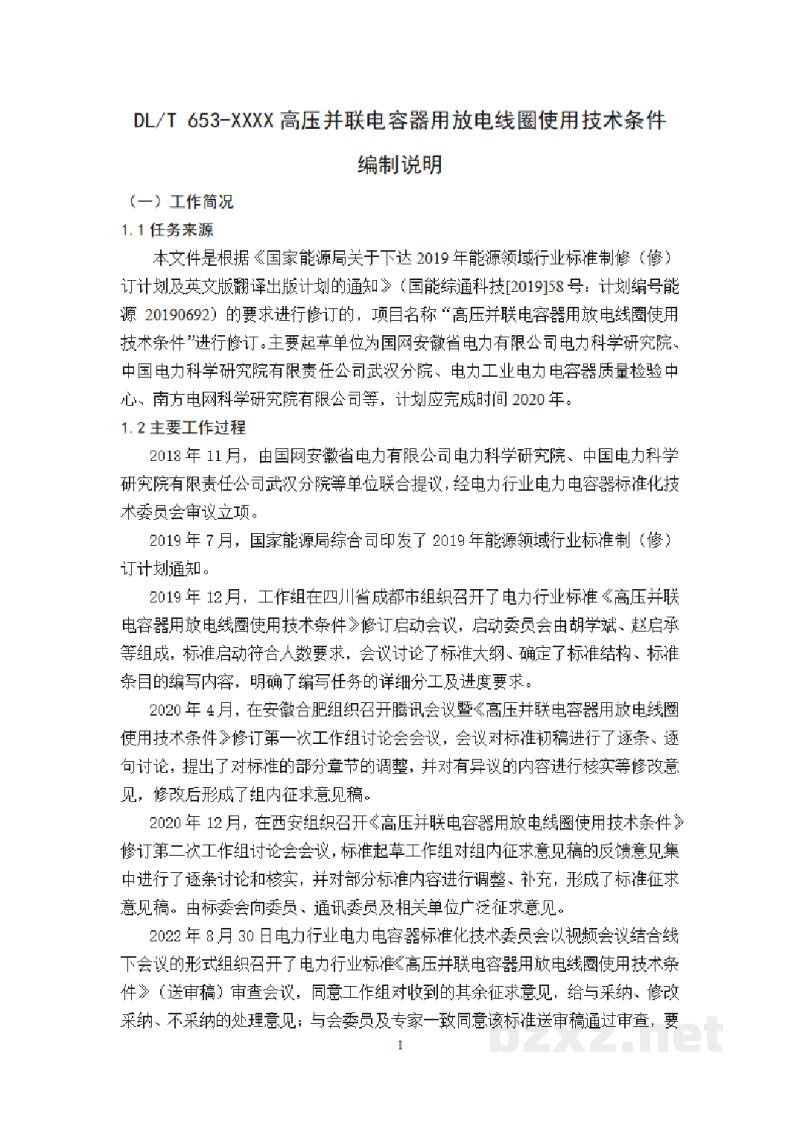

DL/T 653-XXXX 高压并联电容器用放电线圈使用技术条件
编制说明

（一）工作简况

1.1 任务来源

本文件是根据《国家能源局关于下达 2019 年能源领域行业标准制修（修）订计划及英文版翻译出版计划的通知》（国能综通科技[2019]58 号，计划编号能源 20190692）的要求进行修订的，项目名称“高压并联电容器用放电线圈使用技术条件”进行修订。主要起草单位为国网安徽省电力有限公司电力科学研究院、中国电力科学研究院有限责任公司武汉分院、电力工业电力电容器质量检验中心、南方电网科学研究院有限公司等，计划应完成时间 2020 年。

1.2 主要工作过程

2018 年 11 月，由国网安徽省电力有限公司电力科学研究院、中国电力科学研究院有限责任公司武汉分院等单位联合提议，经电力行业电力电容器标准化技术委员会审议立项。

2019 年 7 月，国家能源局综合司印发了 2019 年能源领域行业标准制（修）订计划通知。

2019 年 12 月，工作组在四川省成都市组织召开了电力行业标准《高压并联电容器用放电线圈使用技术条件》修订启动会议，启动委员会由胡学斌、赵启承等组成，标准启动符合人数要求。会议讨论了标准大纲、确定了标准结构、标准条目的编写内容，明确了编写任务的详细分工及进度要求。

2020 年 4 月，在安徽合肥组织召开腾讯会议暨《高压并联电容器用放电线圈使用技术条件》修订第一次工作组讨论会会议，会议对标准初稿进行了逐条、逐句讨论，提出了对标准的部分章节的调整，并对有异议的内容进行核实等修改意见，修改后形成了组内征求意见稿。

2020 年 12 月，在西安组织召开《高压并联电容器用放电线圈使用技术条件》修订第二次工作组讨论会会议，标准起草工作组对组内征求意见稿的反馈意见集中进行了逐条讨论和核实，并对部分标准内容进行调整、补充，形成了标准征求意见稿。由标委会向委员、通讯委员及相关单位广泛征求意见。

2022 年 8 月 30 日电力行业电力电容器标准化技术委员会以视频会议结合线下会议的形式组织召开了电力行业标准《高压并联电容器用放电线圈使用技术条件》（送审稿）审查会议，同意工作组对收到的其余征求意见，给与采纳、修改采纳、不采纳的处理意见；与会委员及专家一致同意该标准送审稿通过审查，要

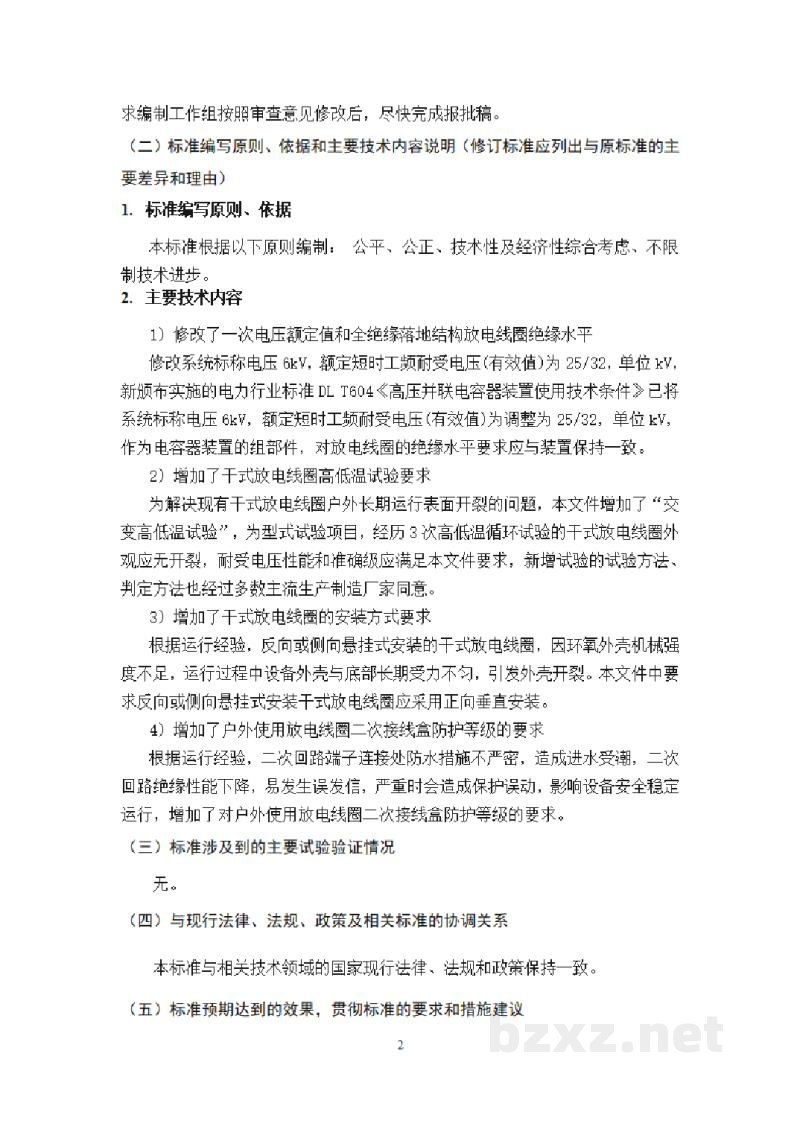

求编制工作组按照审查意见修改后，尽快完成报批稿。

（二）标准编写原则、依据和主要技术内容说明（修订标准应列出与原标准的主要差异和理由）

1. 标准编写原则、依据

本标准根据以下原则编制：公平、公正、技术性经济性综合考虑，不限制技术进步。

2. 主要技术内容

1. 修改了一次电压额定值和全绝缘落地结构放电线圈绝缘水平
   修改系统标称电压6kV，额定短时工频耐受电压（有效值）为25/32，单位kV。新颁布实施的电力行业标准DL/T 604《高压并联电容器装置使用技术条件》已将系统标称电压6kV，额定短时工频耐受电压（有效值）调整为25/32，单位kV，作为电容器装置的组部件，对放电线圈的绝缘水平要求应与装置保持一致。
2. 增加了干式放电线圈高低温试验要求
   为解决现有干式放电线圈户外长期运行表面开裂的问题，本文件增加了“交变高低温试验”，为型式试验项目。经历3次高温温循环试验的干式放电线圈外观应无开裂、耐受电压性能和准确级应满足本文件要求，新增试验的试验方法、判定方法也经过多数主流生产制造厂家同意。
3. 增加了干式放电线圈的安装方式要求
   根据运行经验，反向或侧向悬挂式安装的干式放电线圈因环氧外壳机械强度不足，运行过程中设备外壳与底部长期受力不均，引发外壳开裂。本文件中要求反向或侧向悬挂式安装干式放电线圈应采用正向垂直安装。
4. 增加了户外使用放电线圈二次接线盒防护等级的要求
   根据运行经验，二次回路端子连接处防水措施不严密，造成进水受潮，二次回路绝缘性能下降，易发生误发信，严重时会造成保护误动，影响设备安全稳定运行。增加了户外使用放电线圈二次接线盒防护等级的要求。

（三）标准涉及到的主要试验验证情况

无。

（四）与现行法律、法规、政策及相关标准的协调关系

本标准与相关技术领域的国家现行法律、法规和标准保持一致。

（五）标准预期达到的效果，贯彻标准的要求和措施建议
