HG/T 2583-1994橡胶涂覆织物绝缘带物理性能的测定

HG

中华人民共和国化工行业标准

HG/T 2583—94

橡胶涂覆织物绝缘带

物理性能的测定

1994-02-09 发布 1995-01-01 实施

中华人民共和国化学工业部 发 布

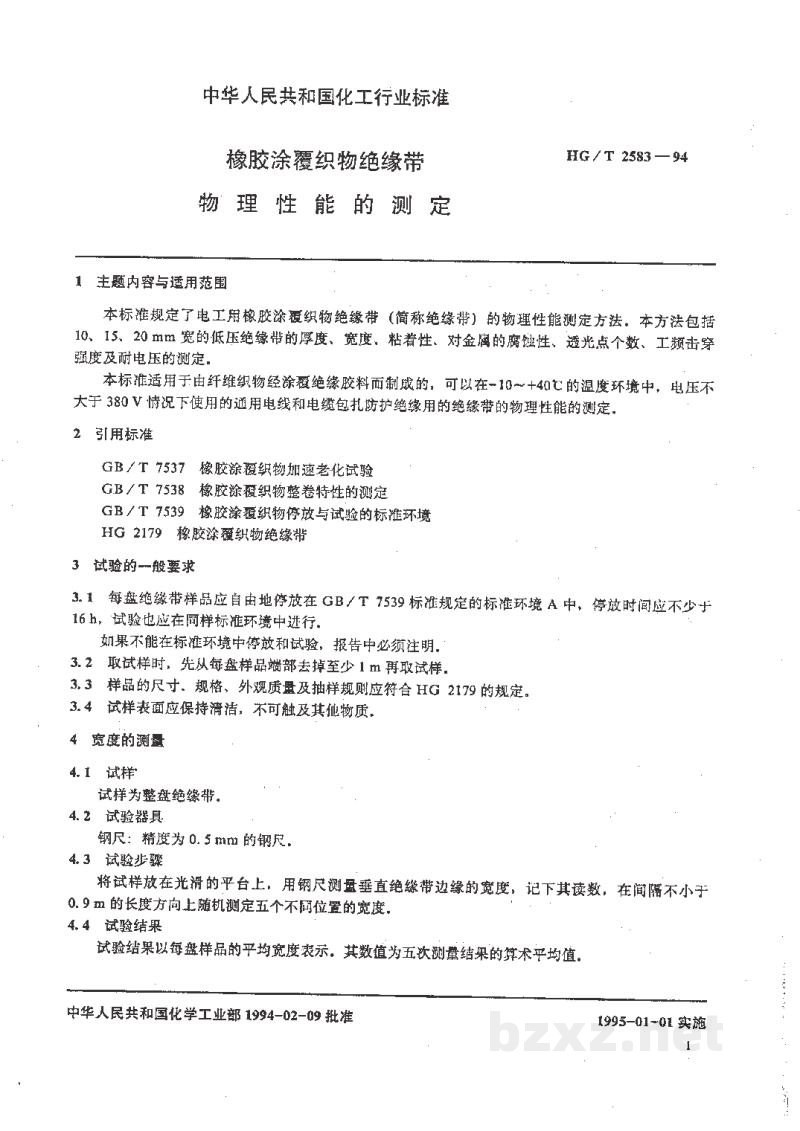

中华人民共和国化工行业标准

橡胶涂覆织物绝缘带
物理性能的测定HG/T 2583—94

1 主题内容与适用范围

本标准规定了电工用橡胶涂覆织物绝缘带（简称绝缘带）的物理性能测定方法。本方法包括10、15、20 mm宽的低压绝缘带的厚度、宽度、粘着性、对金属的腐蚀性、透光点个数、工频击穿强度及耐电压的测定。

本标准适用于由纤维织物经涂覆绝缘胶料而制成的，可以在-10～+40℃的温度环境中，电压不大于380 V情况下使用的通用电线和电缆包扎防护绝缘用的绝缘带的物理性能的测定。

2 引用标准

• GB/T 7537橡胶涂覆织物加速老化试验
• GB/T 7538橡胶涂覆物卷管特性的测定
• GB/T 7539橡胶涂覆织物停放与试验的标准环境
• HG 2179橡胶涂覆织物绝缘带

3 试验的一般要求

3.1每盘绝缘带样品应自由地停放在GB/T 7539标准规定的标准环境A中，停放时间应不少于16 h，试验也应在同样标准环境中进行。

如果不能在标准环境中存放和试验，报告中必须注明。

3.2取试样时，先从每盘样品端部去掉至少1 m再取试样。

3.3样品的尺寸、规格、外观质量及抽样规则应符合HG 2179的规定。

3.4试样表面应保持清洁，不可触及他物质。

4 宽度的测量

4.1 试样

试样为整盘绝缘带。

4.2 试验器具

钢尺：精度为0.5 mm的钢尺。

4.3 试验步骤

将试样放在光滑的平台上，用钢尺测量垂直绝缘带边缘的宽度，记下其读数，在间隔不小于0.9 m的长度方向上随机测定五个不同位置的宽度。

4.4 试验结果

试验结果以每盘样品的平均宽度表示。其数值为五次测量结果的算术平均值。

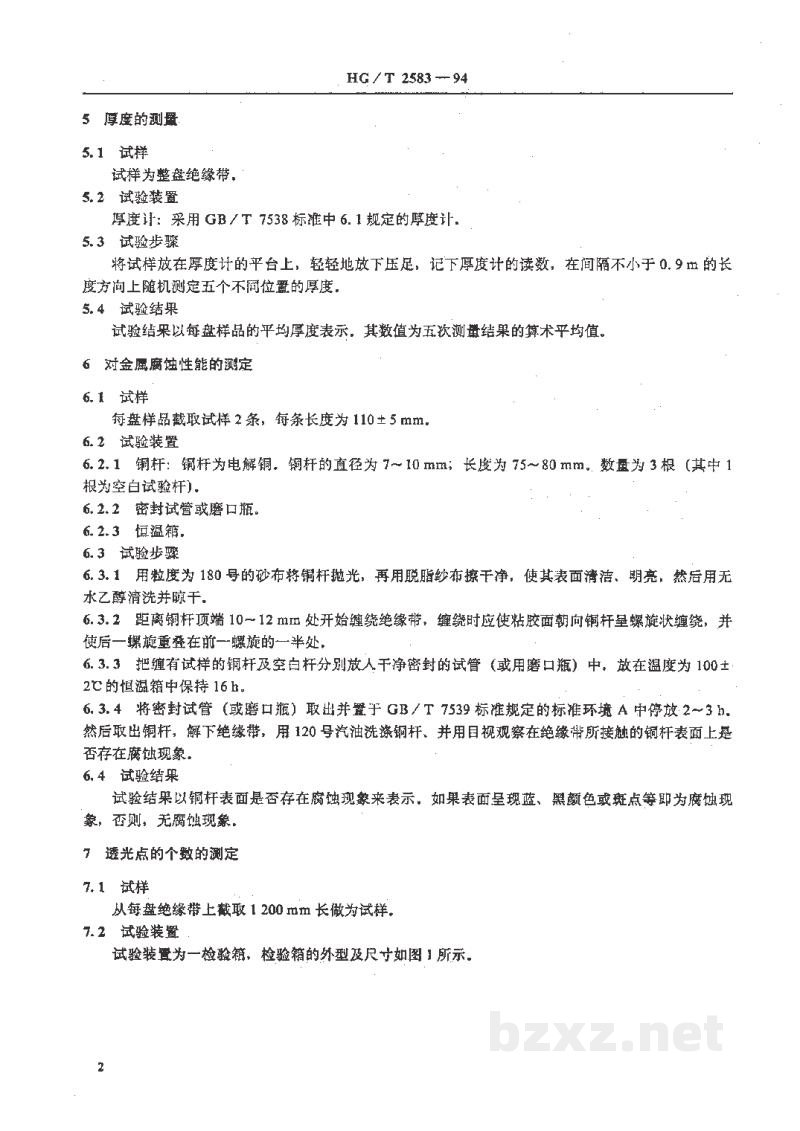

5 厚度的测量

5.1 试样

试样为整盘绝缘带。

5.2 试验装置

厚度计：采用 GB/T 7538 标准中 6.1 规定的厚度计。

5.3 试验步骤

将试样放在厚度计的平台上，轻轻地放下压足，记下厚度计的读数，在间隔不小于0.9m的长度方向上随机测定五个不同位置的厚度。

5.4 试验结果

试验结果以每盘样品的平均厚度表示，其数值为五次测量结果的算术平均值。

6 对金属腐蚀性能的测定

6.1 试样

每盘样品截取试样2条，每条长度为$110 \pm 5\text{mm}$。

6.2 试验装置

6.2.1 铜杆

铜杆为电解铜。铜杆的直径为7~10mm；长度为75~80mm。数量为3根（其中1根为空白试验杆）。

6.2.2 密封试管或磨口瓶

6.2.3 恒温箱

6.3 试验步骤

6.3.1 用粒度为180号的砂布将铜杆抛光，再用脱脂纱布擦干净，使其表面清洁、明亮，然后用无水乙醇清洗并晾干。

6.3.2 距离铜杆顶端10~12mm处开始缠绕绝缘带，缠绕时应使粘膜面朝向铜杆呈螺旋状缠绕，并使后一螺旋重叠在前一螺旋的一半处。

6.3.3 把缠有试样的铜杆及空白杆分别放入干净密封的试管（或用磨口瓶）中，放在温度为$100 \pm 2^\circ\text{C}$的恒温箱中保持16h。

6.3.4 将密封试管（或磨口瓶）取出并置于 GB/T 7539 标准规定的标准环境 A 中停放 2~3h。然后取出铜杆，解下绝缘带，用120号汽油洗涤铜杆、并用目视观察在绝缘带所接触的铜杆表面上是否存在腐蚀现象。

6.4 试验结果

试验结果以铜杆表面是否存在腐蚀现象来表示。如果表面呈现蓝、黑颜色或斑点等即为腐蚀现象，否则，无腐蚀现象。

7 透光点的个数的测定

7.1 试样

从每盘绝缘带上截取1200mm长做为试样。

7.2 试验装置

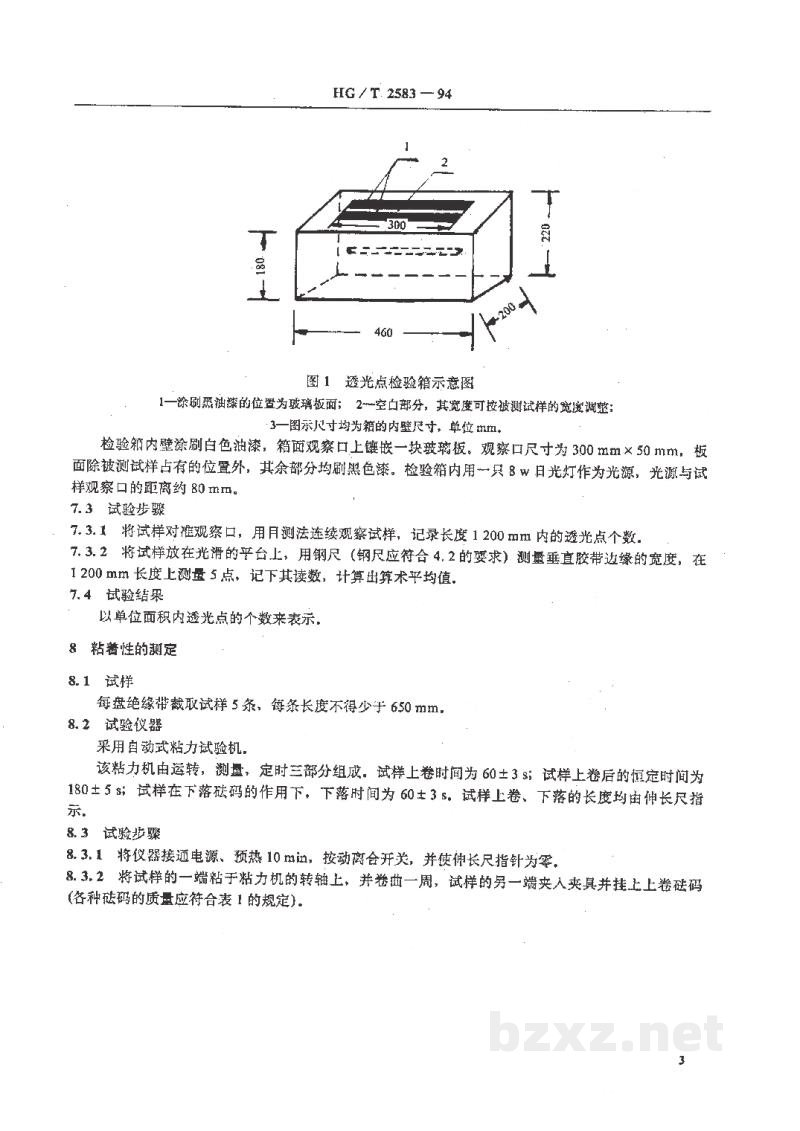

试验装置为一检验箱，检验箱的外型及尺寸如图1所示。
