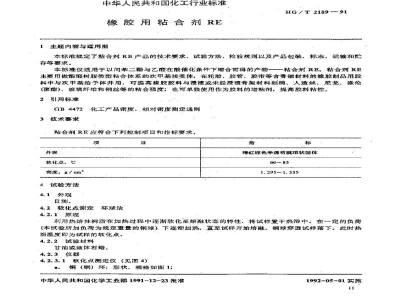

HG/T 2189-1991橡胶用粘合剂RE

中华人民共和国化工行业标准

  HG/T 2189—91

橡胶用粘合剂RE

1 主题内容与适用范围

本标准规定了粘合剂 RE 产品的技术要求、试验方法、检验规则以及产品包装、标志、运输和贮存等要求。

本标准仅适用于以间苯二酚与乙醛在酸催化条件下缩合而得的产物——粘合剂RE。粘合剂 RE主要用做酚醛树脂类型粘合体系的次甲基接受体，在轮胎、胶管、胶带等含骨架材料的橡胶制品用胶料中与次甲基给予体并用，可提高橡胶胶料与浸渍或未经浸渍骨架材料如棉、人造丝、尼龙、涤纶(聚酯)、玻璃纤维和钢丝等的粘合强度；也可单独使用作为胶料的增粘剂，提高胶粘粘性。

2 引用标准

GB 4472 化工产品密度、相对密度测定通则

3 技术要求

粘合剂 RE应符合下列控制项目和指标要求。

4 试验方法

4.1 外观

目测。

4.2 软化点测定 环球法

4.2.1 原理

利用热塑性树腊在加热过程中逐渐软化至熔融状态的特性，将试样置于热浴中；在一定的负荷(本试验所加负荷为规定重量的钢球)下逐渐加热，直至试样开始熔融，钢球穿透试样落下，此时热浴温度即为试样的软化点。

4.2.2 试验材料

甘油或液体石蜡。

4.2.3 仪器

4.2.3.1 软化点测定仪（见图4）

a．钢(铜)环：形状、规格如图1；

HG/T 2189—91

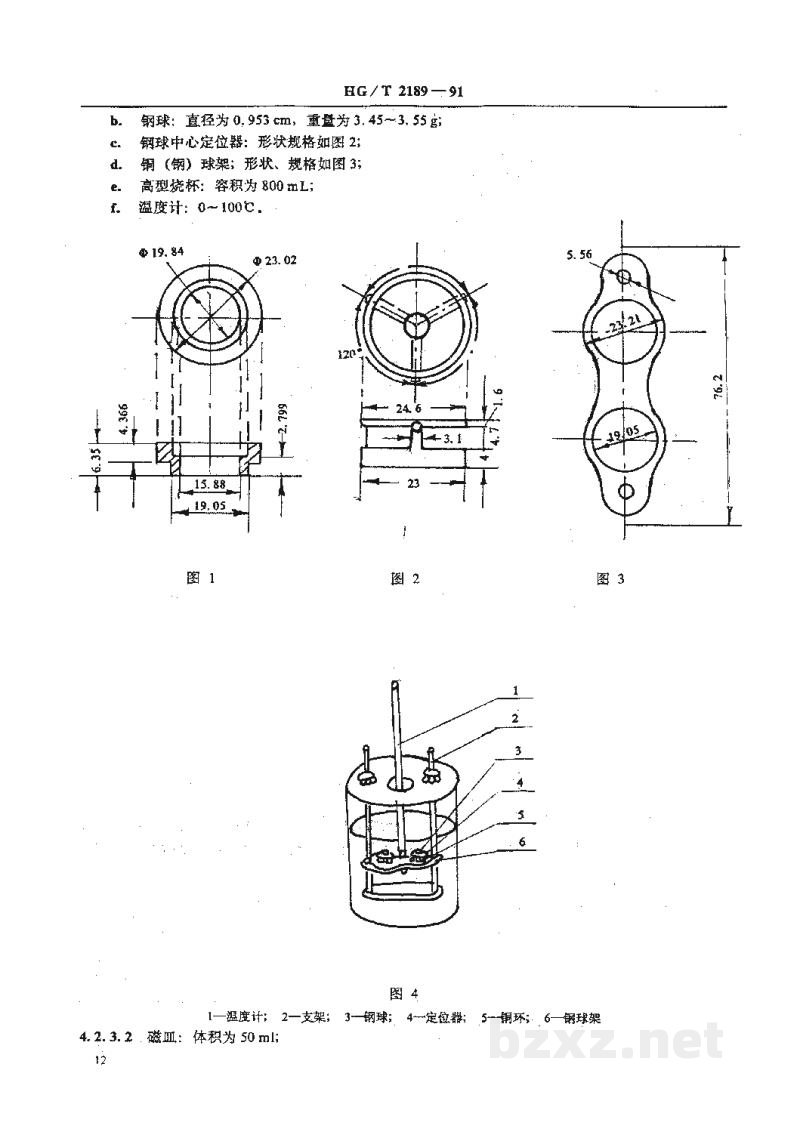

b. 钢球：直径为0.953 cm，重量为3.45~3.55 g；

c. 钢球中心定位器：形状规格如图2；

d. 铜（钢）球架：形状、规格如图3；

e. 高型烧杯：容积为800 mL；

f. 温度计：0~100℃。

图 1 图 2 图 3

图 4
1—温度计； 2—支架； 3—钢球； 4一定位器； 5—铜环； 6—钢球架

4.2.3.2 磁皿：体积为50 ml；

4.2.3.3 刀片；

4.2.3.4 电炉：500 W调温电炉。

4.2.4 试样

将5 g新粉碎的试样置于磁皿中，徐徐加热，并在加热过程中适当地加以搅拌，以避免试样局部过热和窝藏气泡，将已预热的铜（钢）环放在干燥、洁净的玻璃板上，将熔化的试样立即注满铜（钢）环，以上操作过程不得超过15 min。在室温条件下进行冷却，至试样全部凝固。时间大约为40 min。将试样和铜（钢）环一同取下，用预热了的刀片将高出铜（钢）环的试样削平。

4.2.5 分析步骤

将甘油或液体石蜡注入烧杯中，甘油液面高度大约8～9 cm，把烧杯置电炉上加热。至烧杯中液体的温度比所预计的试样软化点温度约低45℃时，将两个装有试样的铜（钢）环及中心定位器放在环架上，钢球置于定位器的中央，插入温度计，使温度计的底部与铜（钢）环的底面处于同一平面上。然后将此整套装置放入烧杯，支架底部的金属板距烧杯底部的距离为1.3 cm。然后以(5.0±0.5)℃/min的速度进行升温，并经常轻轻转动整套装置或搅拌使热浴温度均匀。当温度升至比试样软化点约低10℃时，升温速度控制在(2~3)℃/min，直至试样变软，致使钢球穿透落下至底部，记下此时热浴温度。左右两个钢球落下的温度相差不得超过1.5℃，取算术平均值即为试验结果。

4.2.6 分析结果的表述

两次平行试验结果的平均值即为试样软化点℃。

4.2.7 允许差

两次平行试验结果允许差为1.0℃

4.3 密度测定 天平法

4.3.1 原理

用天平分别称量固体试样在空气中和在测定介质中的质量。当试样浸没在测定介质中时，其质量小于在空气中的质量，其减少值为试样排开同体积测定介质的质量，试样的体积等于排开测定介质的体积。

4.3.2 试剂

正庚烷（实验试剂）：$d_{4}^{20}$ 0.681～0.687。

4.3.3 仪器

4.3.3.1 分析天平：

分度值为0.0001g。

4.3.3.2 烧杯2个：

容积分别为50 ml、100 ml。

4.3.3.3 天平盘吊架：

尺寸应适合于放置在在平盘和吊篮（或毛发丝）的空中，即符合GB 4472图3要求。

4.3.4 试样

于50 ml烧杯中称取样品约20 g。置烧杯于电炉上微微加热，至试样完全熔化为止。待样品冷却呈半流动状态时，浇注成直径大约为(1.5~2.0) cm的不规则圆形。当试样未完全凝固时，在其中央部位钻一小孔（成型好的试样不能有气泡存在）。待试样完全冷却成型后放入干燥器内待用。

4.3.5 分析步骤

按GB 4472中第2.2.3.3条分析步骤进行，试验温度为$21 \pm 0.5^{\circ}\mathrm{C}$。

4.3.6 分析结果的计算和表述

按GB 4472中第2.2.3.4条规定方法进行计算，两次平行试验结果的平均值为所测试样密度。

4.3.7 允许差

两次平行试验结果允许差为0.005。
