HG 3320-1987涂附磨具用水溶性酚醛树脂胶粘剂

中华人民共和国专业标准

ZBG 39004—87

涂附磨具用水溶性酚醛树脂胶粘剂

Water-soluble phenolic
resin adhesive for coated abrasives

中华人民共和国化学工业部 发布

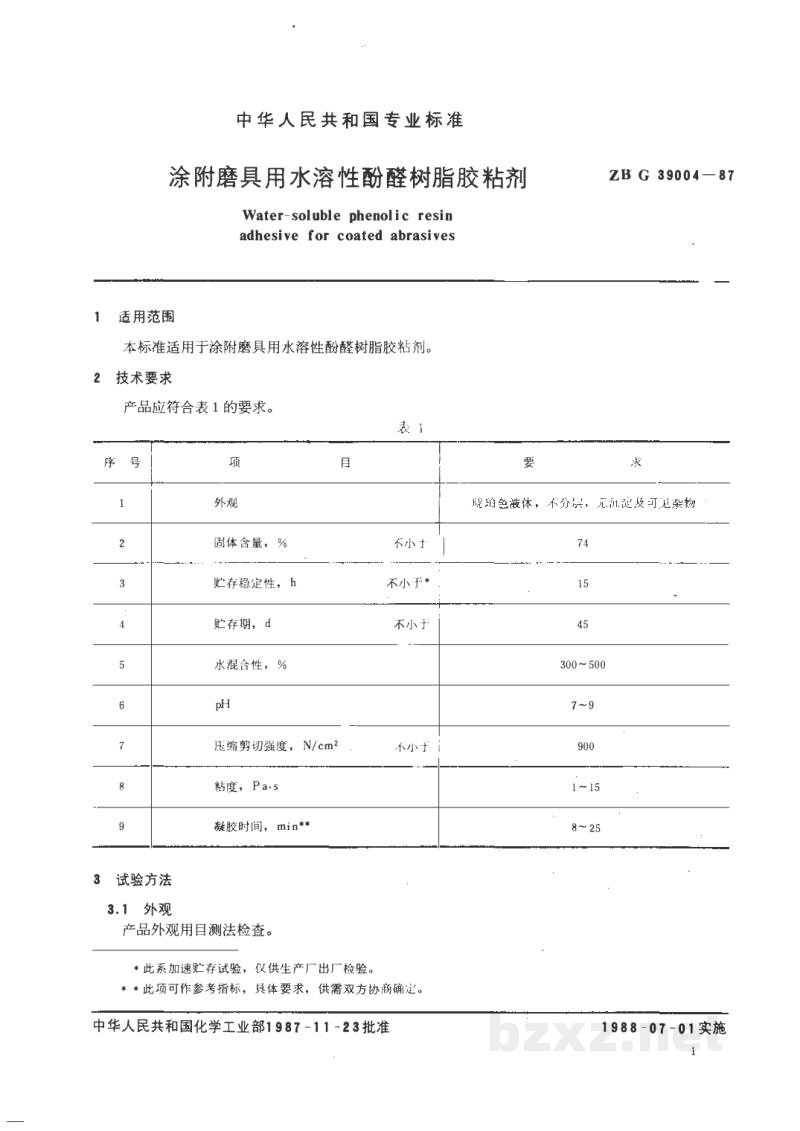

中华人民共和国专业标准

涂附磨具用水溶性酚醛树脂胶粘剂 ZB G 39004-87

Water-soluble phenolic resin
adhesive for coated abrasives

1 适用范围

本标准适用于涂附磨具用水溶性酚醛树脂胶粘剂。

2 技术要求

产品应符合表1的要求。

表 1

3 试验方法

3.1 外观

产品外观用目测法检查。

* 此系加速贮存试验，仅供生产厂出厂检验。

** 此项可作参考指标，具体要求，供需双方协商确定。

ZBG 39004-87

3.2 固体含量的测定

3.2.1 仪器

3.2.1.1 恒温干燥箱：$0 \sim 300^{\circ}\mathrm{C}$，精确到 $\pm 1^{\circ} \mathrm{C}$。

3.2.1.2 分析天平：感量 $0.001 \mathrm{~g}$。

3.2.1.3 干燥器；用变色硅胶或无水氯化钙作干燥剂。

3.2.1.4 称量瓶：$40 \mathrm{mm} \times 25 \mathrm{mm}$。

3.2.2 试验步骤

准确称取 $1.000 \sim 1.500 \mathrm{~g}$ 试样于已恒重的称量瓶中，将其放入预热至 $60^{\circ} \mathrm{C}$ 的烘箱内，在 $25 \sim 30 \mathrm{min}$ 内，使烘箱温度升至 $135 \pm 1^{\circ} \mathrm{C}$。恒温 $1 \mathrm{~h}$ 后，将试样移入干燥器中，冷却至室温，称重。

3.2.3 试验结果

固体含量 $X(\%)$ 按下式计算：

式中：$G_{1}$——干燥后试样的重量，$\mathrm{g}$；
$G$——干燥前试样的重量，$\mathrm{g}$。

取两个平行试样试验数据的平均值为试验结果，但两个平行试样试验的数值之差，不得大于 $1\%$。

3.3 贮存稳定性的测定“加速法”

3.3.1 仪器

3.3.1.1 恒温水槽：精确到 $\pm 1^{\circ} \mathrm{C}$。

3.3.1.2 托盘天平：感量 $0.1 \mathrm{~g}$。

3.3.1.3 温度计：$0 \sim 100^{\circ} \mathrm{C}$，分度 $1^{\circ} \mathrm{C}$。应符合 JB 1066—87《工业玻璃温度计和实验玻璃温度计技术条件》的规定。

3.3.1.4 试管：直径 $\phi 18 \mathrm{mm}$，高 $180 \mathrm{mm}$，应符合 QB 519—66《烧杯、烧瓶》的规定。

3.3.2 试验步骤

称取 $10.0 \mathrm{~g}$ 试样于试管中，用胶塞轻轻将试管口塞上，放入浴温控制在 $60 \pm 1^{\circ} \mathrm{C}$ 的恒温槽中，试样液面应低于水浴液面 $2 \mathrm{cm}$。记下开始时间，约 $10 \mathrm{min}$ 后，再将胶塞塞紧。从试验开始起，每隔 $1 \mathrm{h}$ 倾斜试管一次，至试样不流时为止，记下凝胶时间（以小时表示）。

3.4 贮存期的测定

产品贮存期的测定按 GB 7751—87《胶粘剂贮存期的测定方法》进行。

3.5 水混合性的测定

3.5.1 仪器

3.5.1.1 恒温槽：精确到 $\pm 1^{\circ} \mathrm{C}$。

3.5.1.2 托盘天平：感量 $0.1 \mathrm{~g}$。

3.5.1.3 温度计：$0 \sim 50^{\circ} \mathrm{C}$，分度 $1^{\circ} \mathrm{C}$。应符合 JB 1066 的规定。

3.5.1.4 滴定管：$50 \mathrm{ml}$，应符合 QB 702—80《滴定管》的规定。

3.5.1.5 三角烧瓶：$250 \mathrm{ml}$，应符合 QB 519 的规定。

3.5.2 试验步骤

称取 $5.00 \mathrm{~g}$ 试样于三角烧瓶中，插入温度计后，置于温度控制在 $23 \pm 1^{\circ} \mathrm{C}$ 的恒温槽中，待试样温度达到 $23 \pm 1^{\circ} \mathrm{C}$ 时，则用滴定管向试样滴入同温度的水，摇匀，水与试样混合均匀后，再滴入水，直至产生微浊时，即为终点。读取滴入水的体积，加水量以克计算结果。

3.5.3 试验结果

水混合性的百分数按下式计算：
