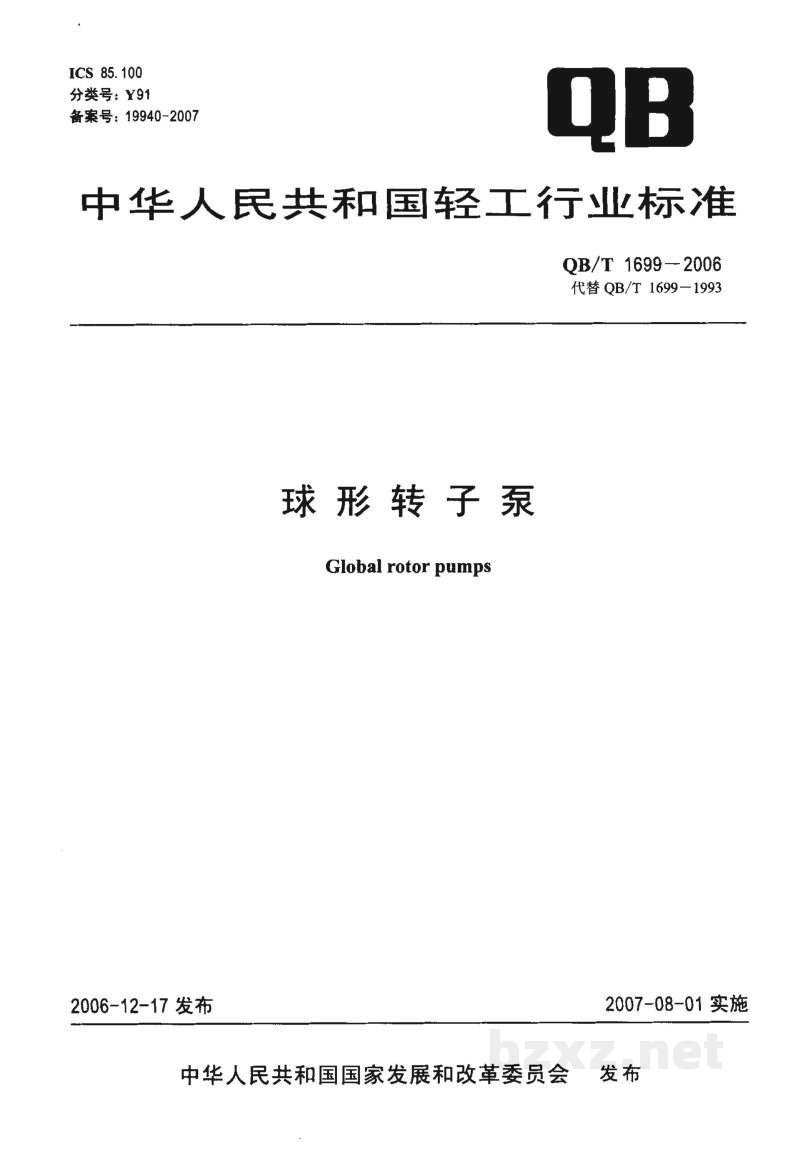

QB/T 1699-2006球形转子泵

球形转子泵

Global rotor pumps

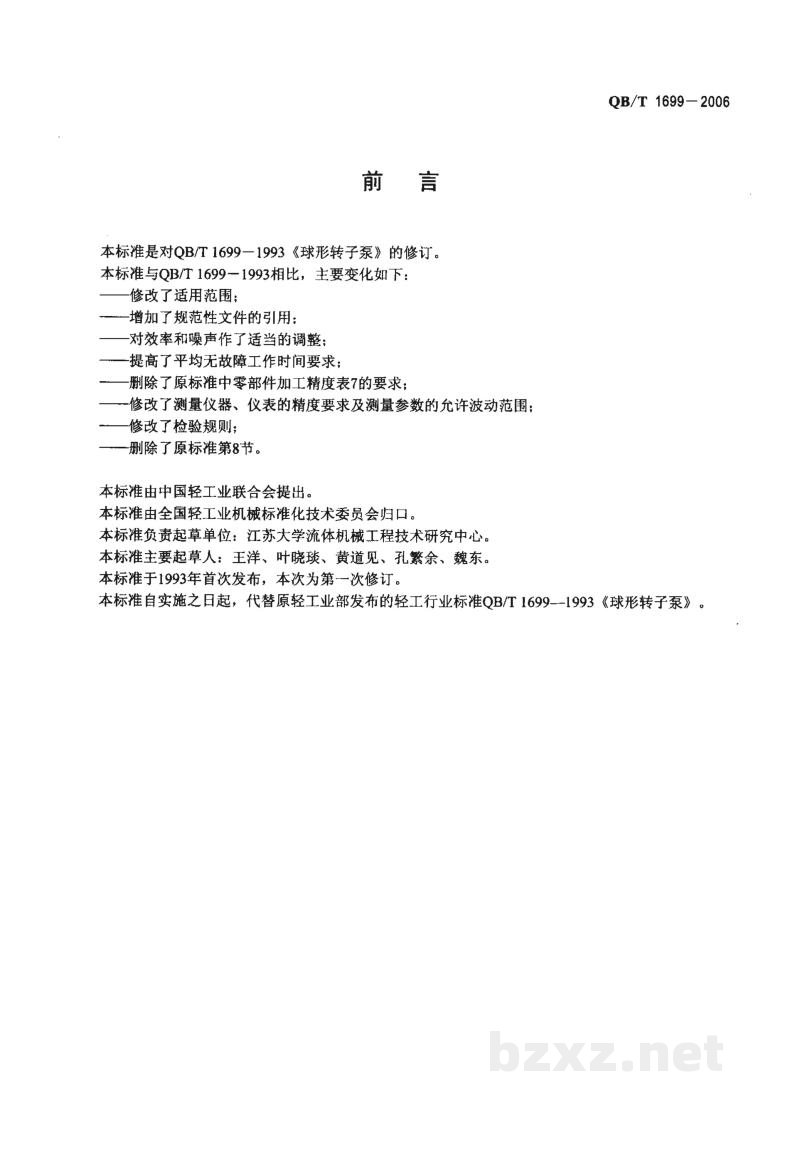

前 言

本标准是对QB/T 1699—1993《球形转子泵》的修订。

本标准与QB/T 1699—1993相比，主要变化如下：

• ——修改了适用范围；
• ——增加了规范性文件的引用；
• ——对效率和噪声作了适当的调整；
• ——提高了平均无故障工作时间要求；
• ——删除了原标准中零部件加工精度表7的要求；
• ——修改了测量仪器、仪表的精度要求及测量参数的允许波动范围；
• ——修改了检验规则；
• ——删除了原标准第8节。

本标准由中国轻工业联合会提出。

本标准由全国轻工业机械标准化技术委员会归口。

本标准负责起草单位：江苏大学流体机械工程科学技术研究中心。

本标准主要起草人：王洋、叶晓琰、黄道见、孔繁余、魏东。

本标准于1993年首次发布，本次为第一次修订。

本标准自实施之日起，代替原轻工业部发布的轻工行业标准QB/T 1699—1993《球形转子泵》。

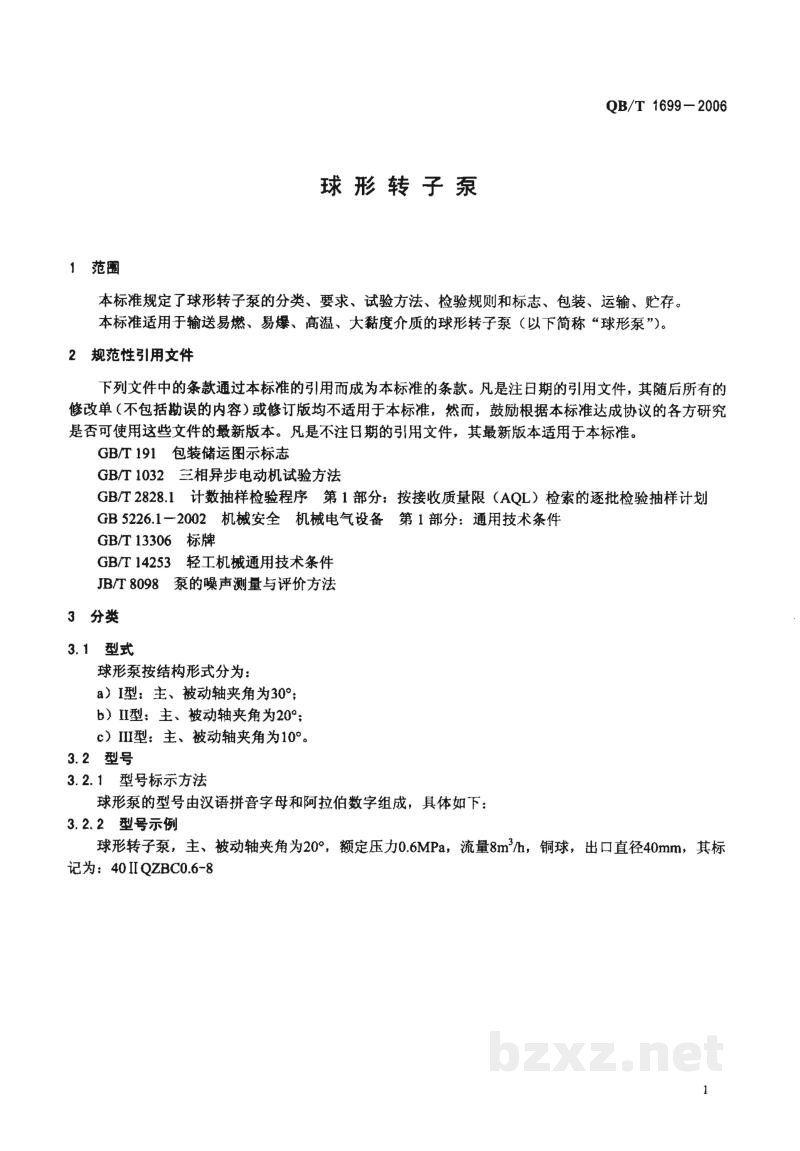

球形转子泵

1 范围

本标准规定了球形转子泵的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。

本标准适用于输送易燃、易爆、高温、大黏度介质的球形转子泵（以下简称“球形系”）。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191 包装储运图示标志

GB/T 1032 三相异步电动机试验方法

GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划

GB 5226.1—2002 机械安全 机械电气设备 第1部分：通用技术条件

GB/T 13306 标牌

GB/T 14253 轻工机械通用技术条件

JB/T 8098 泵的噪声测量与评价方法

3 分类

3.1 型式

球形泵按结构形式分为：

• a）Ⅰ型：主、被动轴夹角为30°；
• b）Ⅱ型：主、被动轴夹角为20°；
• c）Ⅲ型：主、被动轴夹角为10°。

3.2 型号

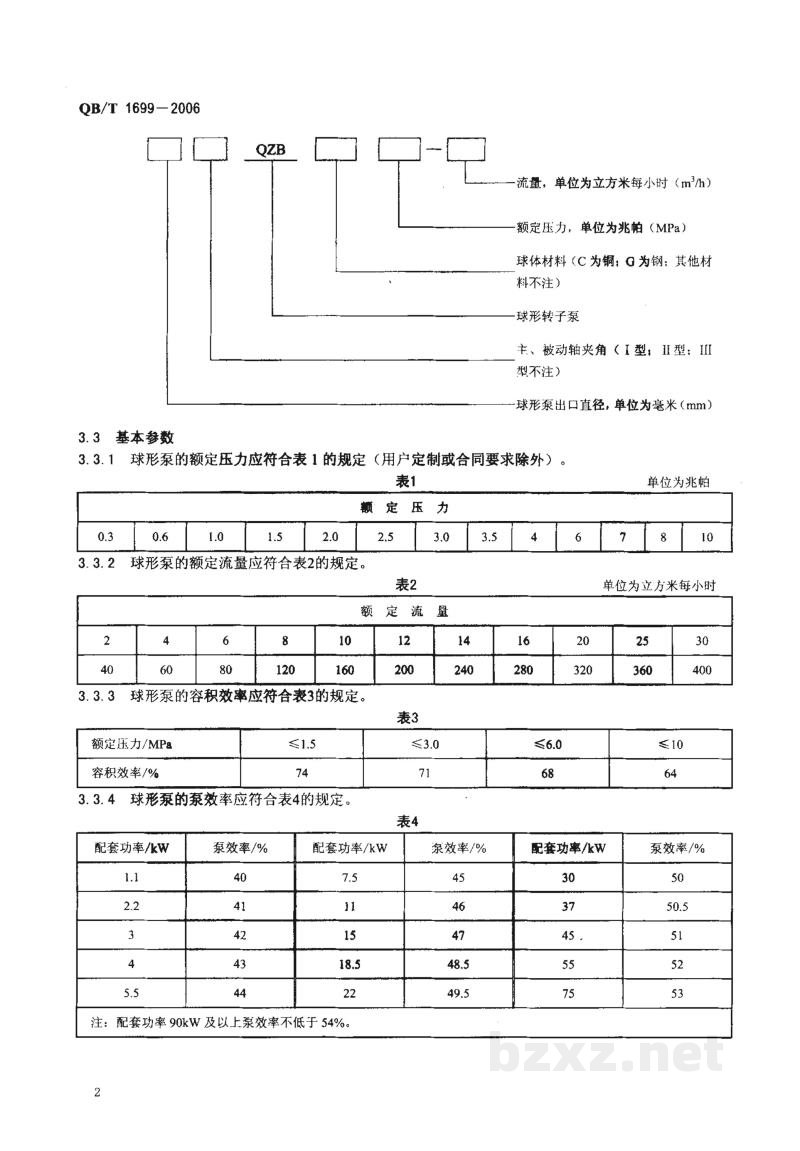

3.2.1 型号标示方法

球形泵的型号由汉语拼音字母和阿拉伯数字组成，具体如下：

3.2.2 型号示例

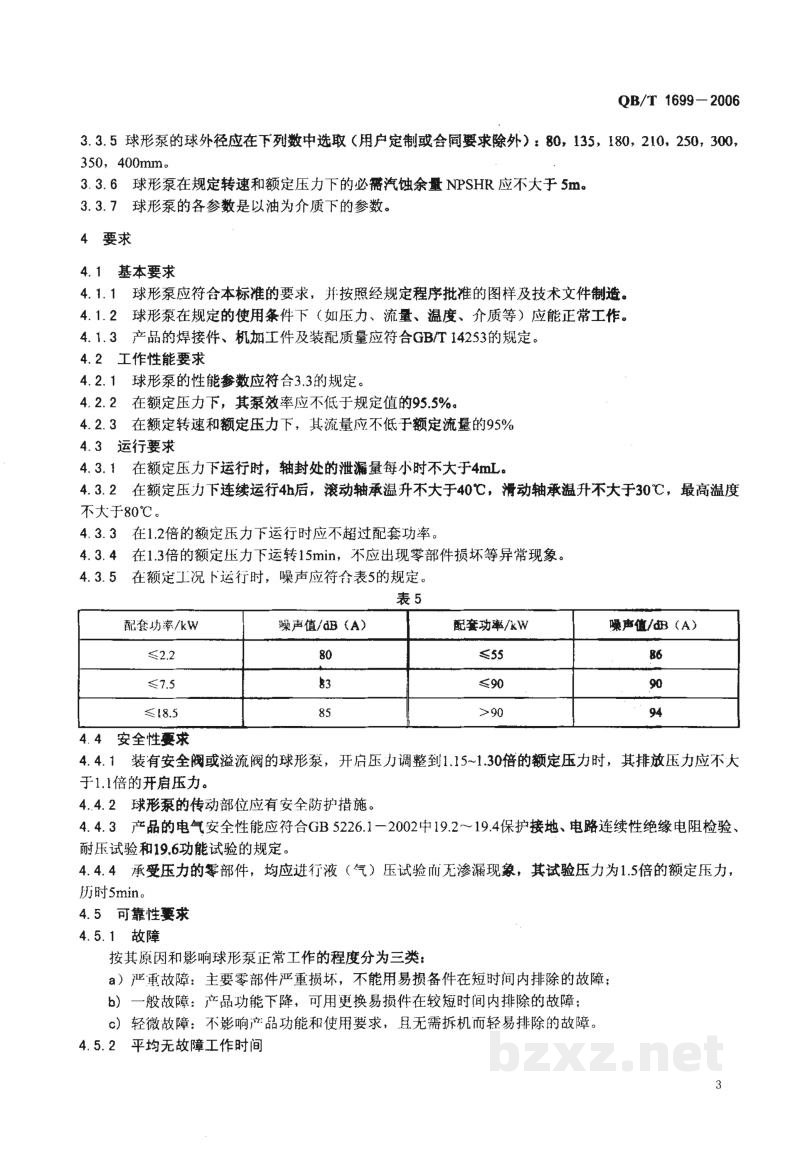

球形转子泵，主、被动轴夹角为20°，额定压力0.6MPa，流量8m³/h，铜球，出口直径40mm，其标记为：40ⅡQZBC0.6-8
