NY/T 409-2000天然橡胶初加工机械通用技术条件

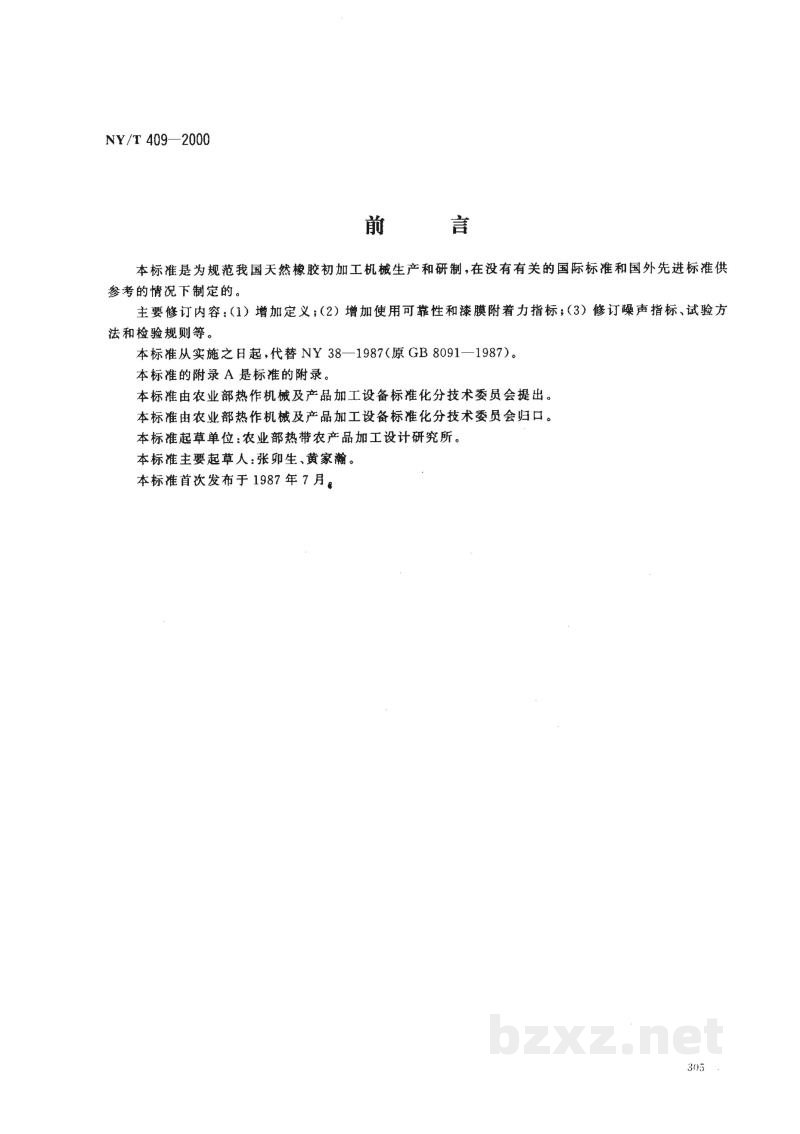

前 言

本标准是为规范我国天然橡胶初加工机械生产和研制，在没有有关的国际标准和国外先进标准供参考的情况下制定的。

主要修订内容：(1)增加定义；(2)增加使用可靠性和漆膜附着力指标；(3)修订噪声指标、试验方法和检验规则等。

本标准从实施之日起，代替NY 38—1987（原GB 8091—1987）。

本标准的附录A是标准的附录。

本标准由农业部热作机械及产品加工设备标准化分技术委员会提出。

本标准由农业部热作机械及产品加工设备标准化分技术委员会归口。

本标准起草单位：农业部热带农产品加工设计研究所。

本标准主要起草人：张卯生、黄家瀚。

本标准首次发布于1987年7月。

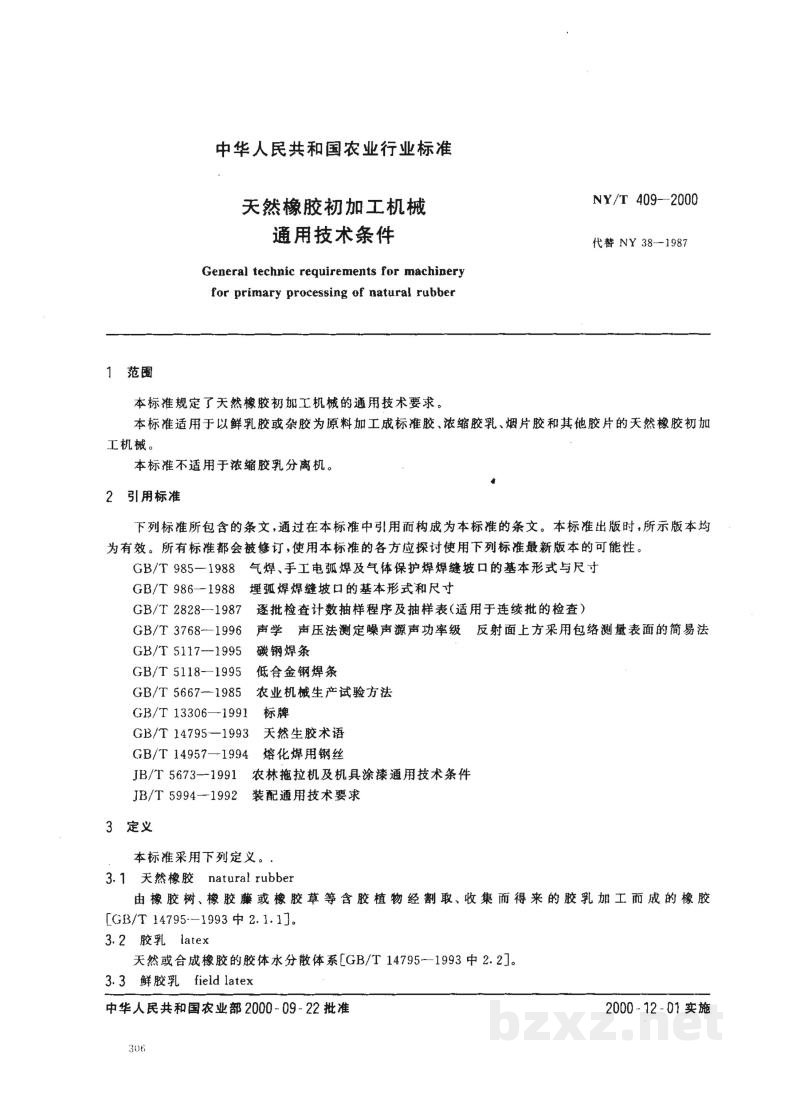

中华人民共和国农业行业标准

1 范围

本标准规定了天然橡胶初加工机械的通用技术要求。

本标准适用于以鲜胶乳或杂胶为原料加工成标准胶、浓缩胶乳、烟片胶和其他胶片的天然橡胶初加工机械。

本标准不适用于浓缩胶乳分离机。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB/T 985—1988 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
• GB/T 986—1988 埋弧焊焊缝坡口的基本形式和尺寸
• GB/T 2828—1987 逐批检查计数抽样程序及抽样表(适用于连续批的检查)
• GB/T 3768—1996 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法
• GB/T 5117—1995 碳钢焊条
• GB/T 5118—1995 低合金钢焊条
• GB/T 5667—1985 农业机械生产试验方法
• GB/T 13306—1991 标牌
• GB/T 14795—1993 天然生胶术语
• GB/T 14957—1994 熔化焊用钢丝
• JB/T 5673—1991 农林拖拉机及机具涂漆通用技术条件
• JB/T 5994—1992 装配通用技术要求

3 定义

本标准采用下列定义。

3.1 天然橡胶 natural rubber

由橡胶树、橡胶藤或橡胶草等含胶植物经割取、收集而得来的胶乳加工而成的橡胶[GB/T 14795—1993中2.1.1]。

3.2 胶乳 latex

天然或合成橡胶的胶体水分散体系[GB/T 14795—1993中2.2]。

3.3 鲜胶乳 field latex

NY/T 409—2000

由产胶植物流出来未经加工的胶乳[GB/T 14795—1993中2.2.2]。

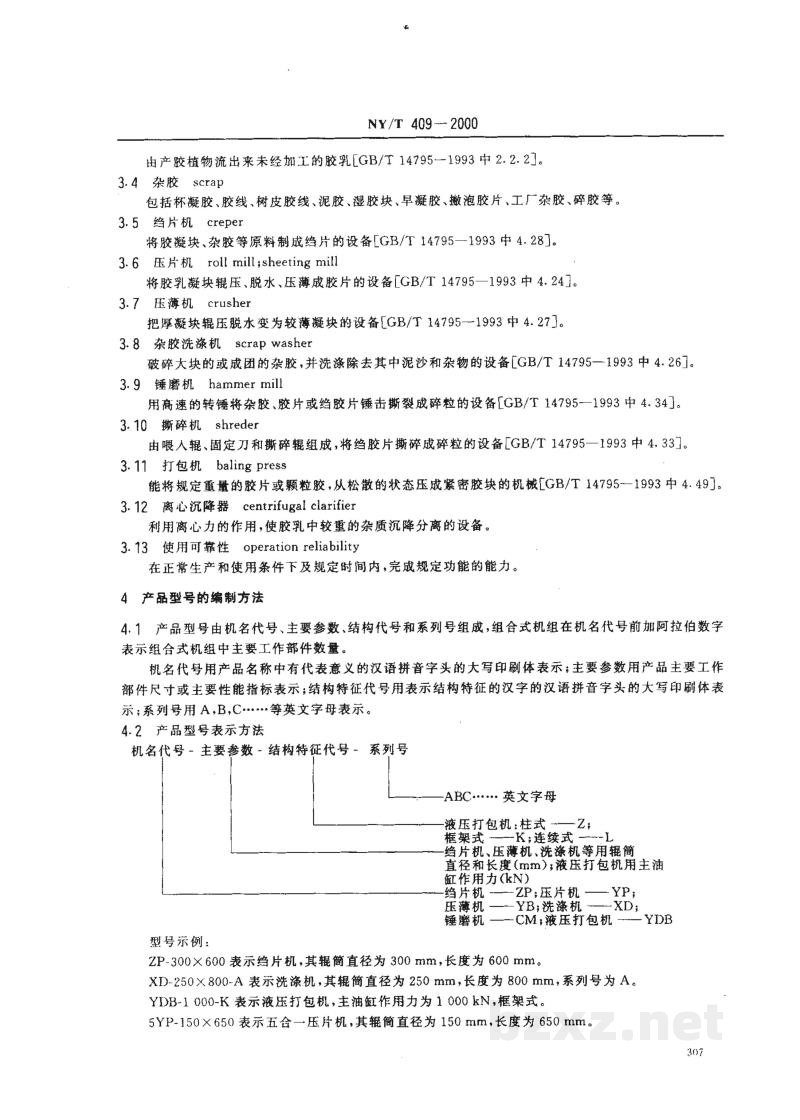

3.4 杂胶 scrap

包括杯凝胶、胶线、树皮胶线、泥胶、湿胶块、早凝胶、撇泡胶片、工厂杂胶、碎胶等。

3.5 绉片机 creper

将胶凝块、杂胶等原料制成绉片的设备[GB/T 14795—1993中4.28]。

3.6 压片机 roll mill; sheeting mill

将胶乳凝块辊压、脱水、压薄成胶片的设备[GB/T 14795—1993中4.24]。

3.7 压薄机 crusher

把厚凝块辊压脱水变为较薄凝块的设备[GB/T 14795—1993中4.27]。

3.8 杂胶洗涤机 scrap washer

破碎大块的或成团的杂胶,并洗涤除去其中泥沙和杂物的设备[GB/T 14795—1993中4.26]。

3.9 锤磨机 hammer mill

用高速的转锤将杂胶、胶片或绉胶片锤击撕裂成碎粒的设备[GB/T 14795—1993中4.34]。

3.10 撕碎机 shredder

由喂入辊、固定刀和撕碎辊组成,将绉胶片撕碎成碎粒的设备[GB/T 14795—1993中4.33]。

3.11 打包机 baling press

能将规定重量的胶片或颗粒胶,从松散的状态压成紧密胶块的机械[GB/T 14795—1993中4.49]。

3.12 离心沉降器 centrifugal clarifier

利用离心力的作用,使胶乳中较重的杂质沉降分离的设备。

3.13 使用可靠性 operation reliability

在正常生产和使用条件下及规定时间内,完成规定功能的能力。

4 产品型号的编制方法

4.1 产品型号由机名代号、主要参数、结构代号和系列号组成，组合式机组在机名代号前加阿拉伯数字表示组合式机组中主要工作部件数量。

机名代号用产品名称中有代表意义的汉语拼音字头的大写印刷体表示;主要参数用产品主要工作部件尺寸或主要性能指标表示;结构特征代号用表示结构特征的汉字的汉语拼音字头的大写印刷体表示;系列号用A、B、C……等英文字母表示。

4.2 产品型号表示方法

机名代号 - 主要参数 - 结构特征代号 - 系列号

型号示例:

ZP-300×600 表示绉片机,其辊筒直径为300mm,长度为600mm。

X D-250×800-A 表示洗涤机,其辊筒直径为250mm,长度为800mm,系列号为A。

YDB-1000-K 表示液压打包机,主油缸作用力为1000kN,框架式。

5YP-150×650 表示五合一压片机,其辊筒直径为150mm,长度为650mm。
