HG/T 2438-1993改性酚醛玻璃纤维增强塑料球阀质量分等

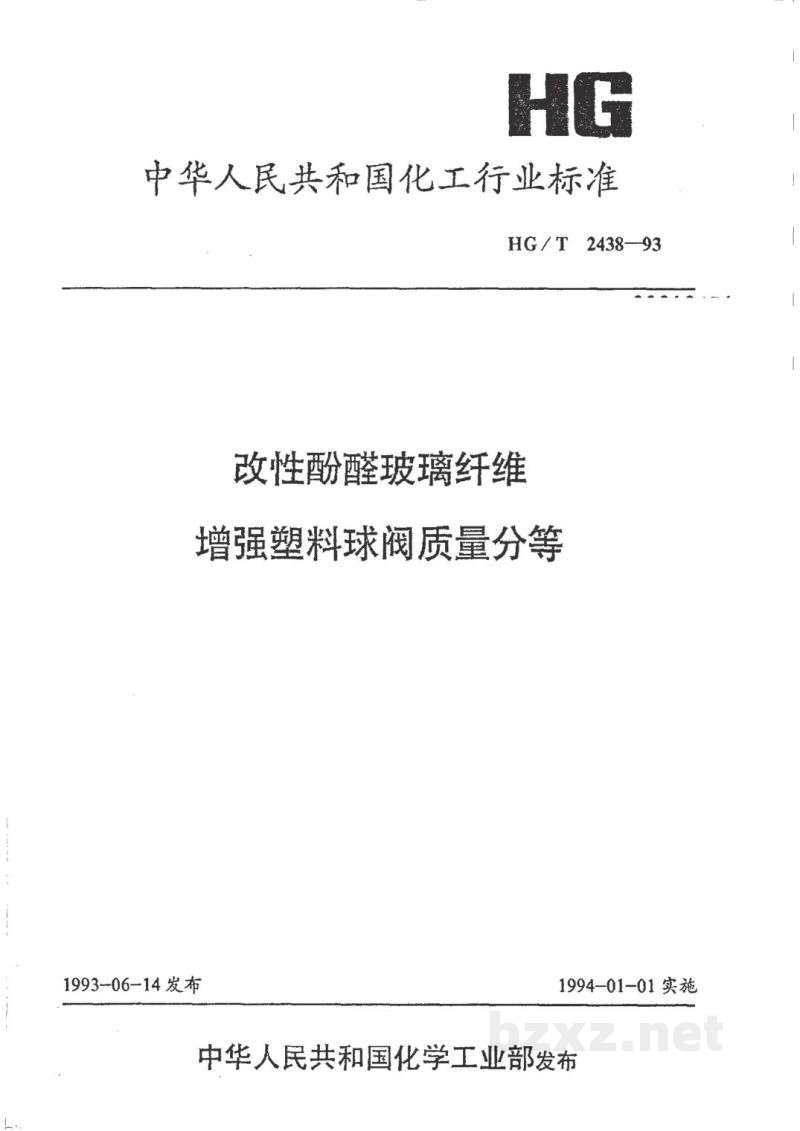

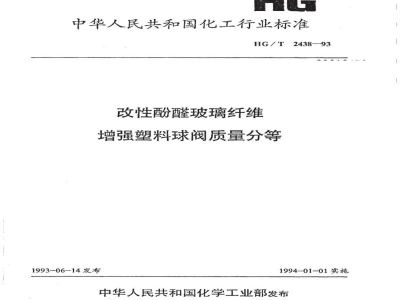

中华人民共和国化工行业标准

HG/T 2438—93

改性酚醛玻璃纤维
增强塑料球阀质量分等

1993-06-14 发布1994-01-01 实施

中华人民共和国化学工业部发布

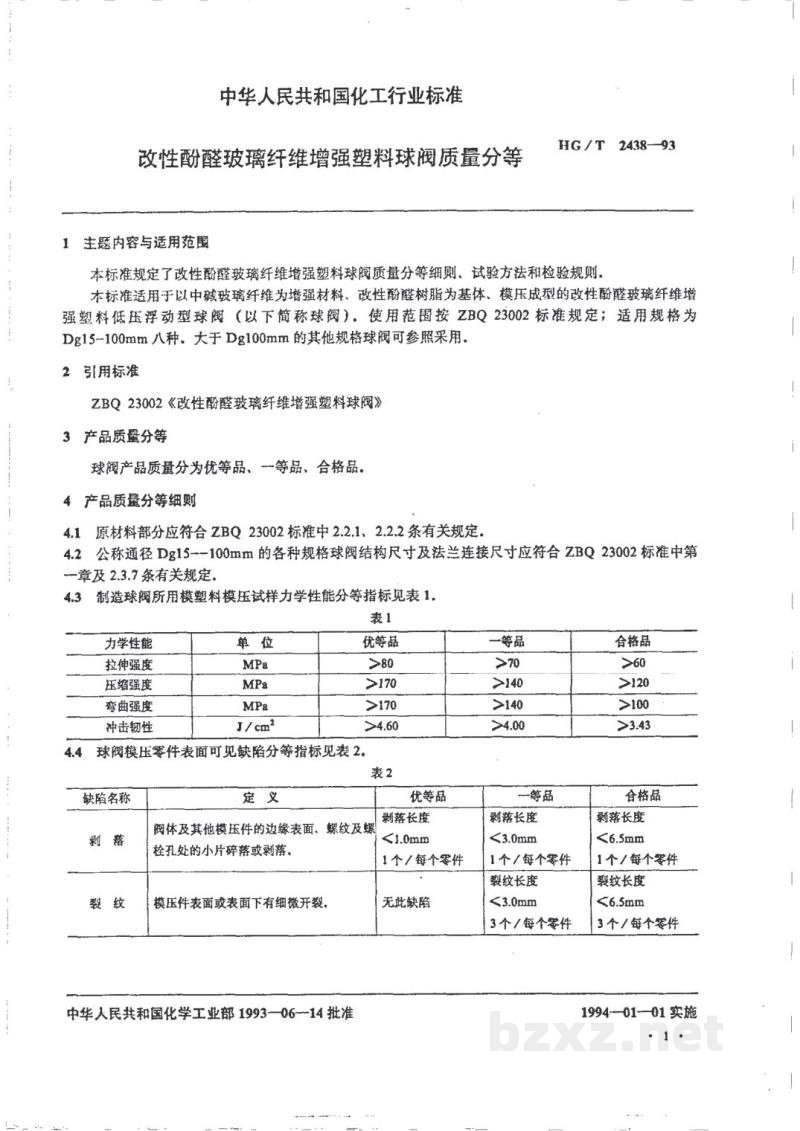

中华人民共和国化工行业标准

改性酚醛玻璃纤维增强塑料球阀质量分等 HG/T 2438-93

1 主题内容与适用范围

本标准规定了改性酚醛玻璃纤维增强塑料球阀质量分等细则、试验方法和检验规则。

本标准适用于以中碱玻璃纤维为增强材料，改性酚醛树脂为基体，模压成型的改性酚醛玻璃纤维增强塑料低压浮动型球阀（以下简称球阀），使用范围按 ZBQ 23002标准规定；适用规格为Dg15~100mm八种。大于Dg100mm的其他规格球阀可参照采用。

2 引用标准

ZBQ 23002《改性酚醛玻璃纤维增强塑料球阀》

3 产品质量分等

球阀产品质量分为优等品、一等品、合格品。

4 产品质量分等细则

4.1 原材料部分应符合ZBQ 23002标准中2.2.1、2.2.2条有关规定。

4.2 公称通径Dg15~100mm的各种规格球阀结构尺寸及法兰连接尺寸应符合ZBQ 23002标准中第一章及2.3.7条有关规定。

4.3 制造球阀所用模塑料模压试样力学性能分等指标见表1。

表 1

4.4 球阀模压零件表面可见缺陷分等指标见表2。

表 2

中华人民共和国化学工业部 1993-06-14批准 1994-01-01实施

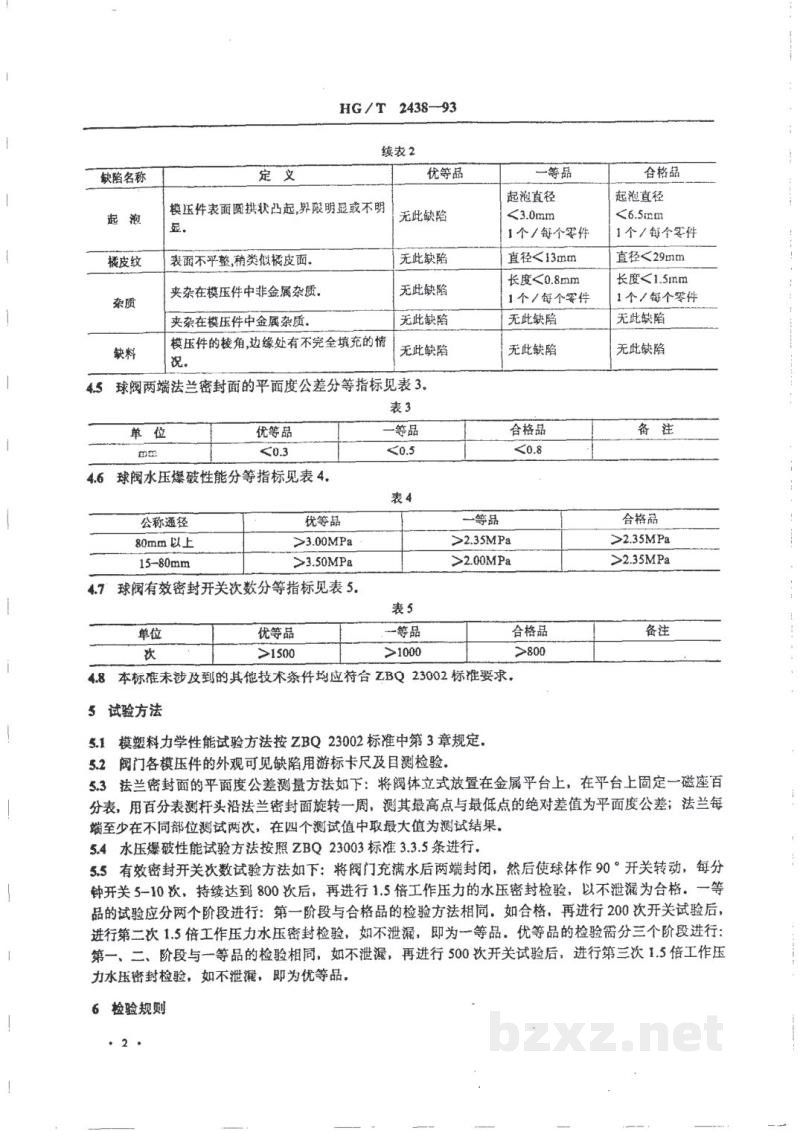

续表 2

4.5 球阀两端法兰密封面的平面度公差分等指标见表3.

表 3

4.6 球阀水压爆破性能分等指标见表4.

表 4

4.7 球阀有效密封开关次数分等指标见表 5.

表 5

4.8 本标准未涉及到的其他技术条件均应符合 ZBQ 23002 标准要求。

5 试验方法

5.1 模塑料力学性能试验方法按 ZBQ 23002 标准中第 3 章规定.

5.2 阀门各模压件的外观可见缺陷用游标卡尺及目测检验.

5.3 法兰密封面的平面度公差测量方法如下:将阀体立式放置在金属平台上，在平台上固定一磁座百分表，用百分表测杆头沿法兰密封面旋转一周，测其最高点与最低点的绝对差值为平面度公差; 法兰每端至少在不同部位测试两次，在四个侧试值中取最大值为测试结果.

5.4 水压爆破性能试验方法按照 ZBQ 23003 标准 3.3.5 条进行。

5.5 有效密封开关次数试验方法如下:将阀门充满水后两端封闭，然后使球体作90°开关转动，每分钟开关5~10次，持续达到800次后，再进行1.5倍工作压力的水压密封检验，以不泄漏为合格。一等品的试验应分两个阶段进行：第一阶段与合格品的检验方法相同，如合格，再进行200次开关试验后，进行第二次 1.5 倍工作压力水压密封检验，如不泄漏，即为一等品。优等品的检验需分三个阶段进行:第一、二、阶段与一等品的检验相同，如不泄露，再进行 500 次开关试验后，进行第三次 1.5 倍工作压力水压密封检验，如不泄漏，即为优等品。

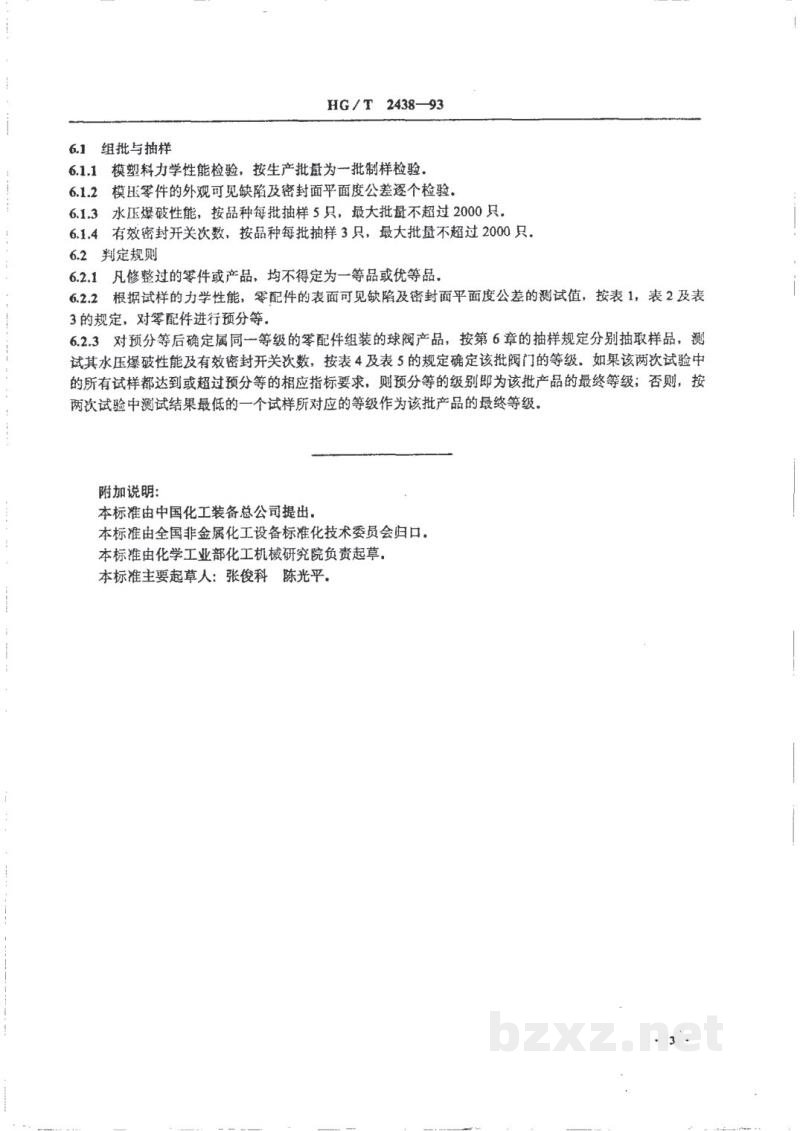

6 检验规则
