标准号： HG/T 2145.4-1991

HG/T 2145.4-1991搪玻璃手孔带视镜快开手孔

英文名称：Glass-lined hand hole with sight glass quick-open type

出版语种：简体中文

下载格式：.zip.pdf

下载大小：1.64 MB

本标准规定了搪玻璃设备用带视镜快开手孔的型式、基本参数及尺寸、技术要求等。本标准适用于公称压力小于或等于1.0MPa，适用温度为高于-20℃低于或等于200℃的搪玻璃设备带视镜快开手孔。

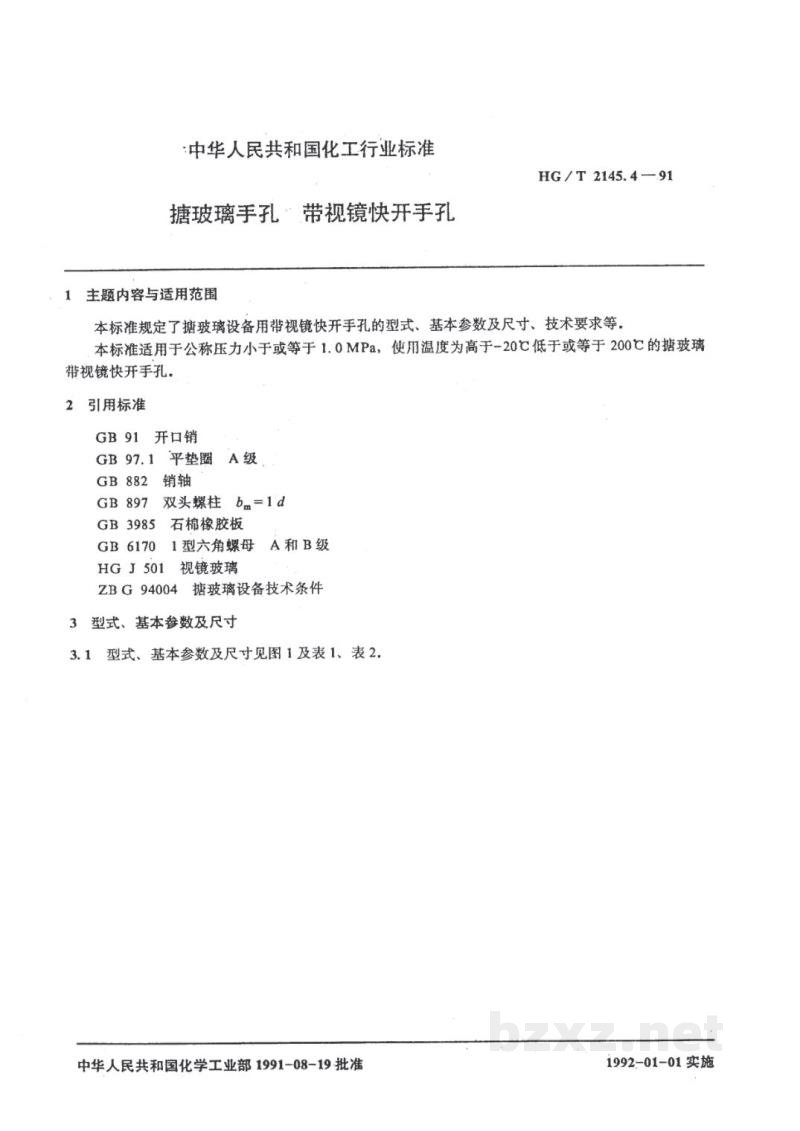

HG/T 2145.4—91

本标准规定了搪玻璃设备用带视镜快开手孔的型式、基本参数及尺寸、技术要求等。

本标准适用于公称压力小于或等于 $1.0\ \text{MPa}$，使用温度为高于 $-20^\circ\text{C}$ 低于或等于 $200^\circ\text{C}$ 的搪玻璃带视镜快开手孔。

GB 91 开口销
GB 97.1 平垫圈 A级
GB 882 销轴
GB 897 双头螺柱 $b_m=1d$
GB 3985 石棉橡胶板
GB 6170 I型六角螺母 A和B级
HG J 501 视镜玻璃
ZB G 94004 搪玻璃设备技术条件

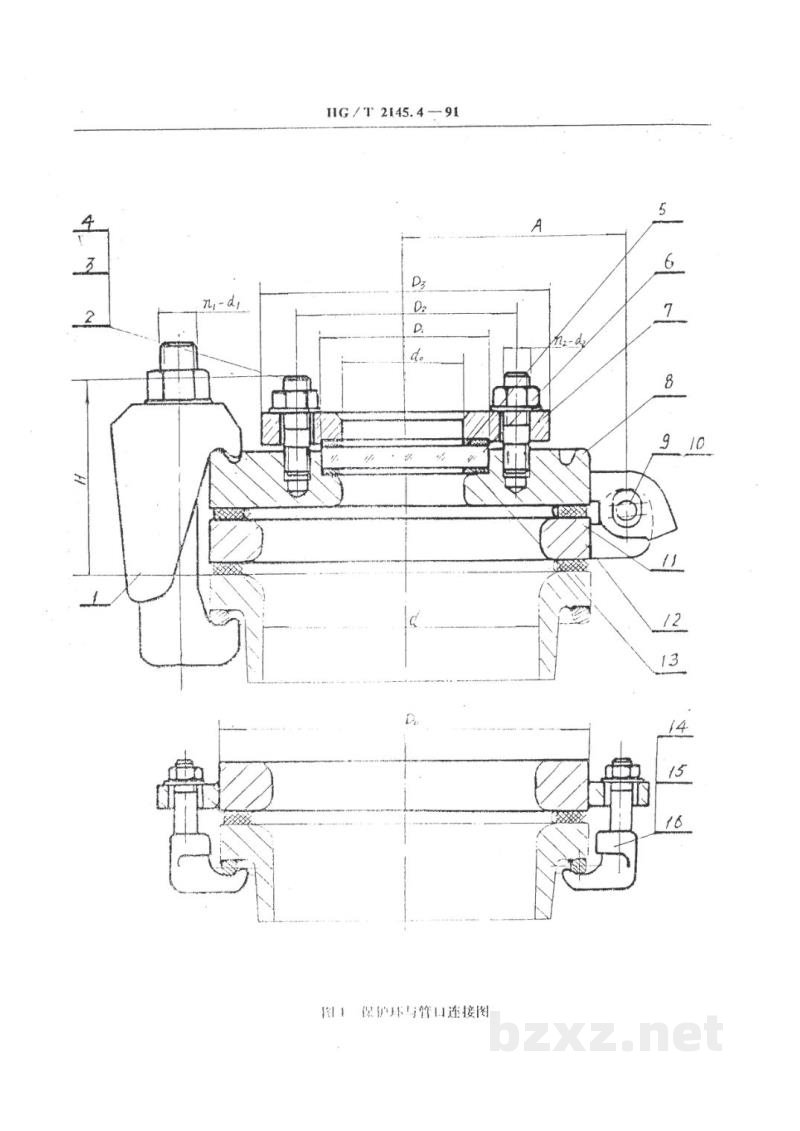

3.1 型式、基本参数及尺寸见图1及表1、表2。

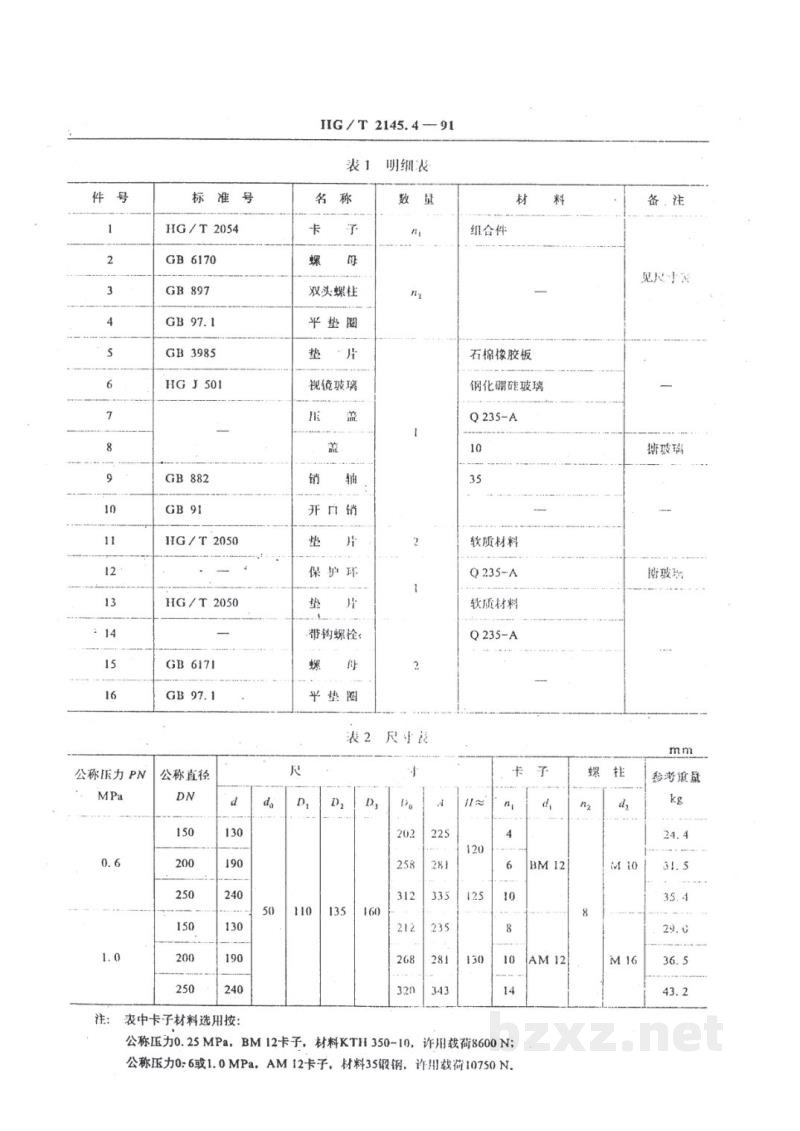

公称压力 $PN$ MPa	公称直径 $DN$	尺寸	卡子	螺柱 $n_2 \quad d_1 \quad n_3 \quad d_3$	参考重量 kg
$d$	$d_0$	$D_1$	$D_2$	$D_3$	$h_c$	$H \approx$	$n_1$	$d_1$
0.6	150	130	50	110	135	160	202	225	120	4	8	$M\ 10$	24.4
200	190	258	281	6	BM 12	31.5
250	240	312	333	10	35.4
1.0	150	130	212	235	8	AM 12	$M\ 16$	29.0
200	190	130	268	281	10	36.5
250	240	320	343	14	43.2
