HG/T 2145.3-1991搪玻璃手孔 快开手孔

搪玻璃手孔 快开手孔

1 主题内容与适用范围

本标准规定了搪玻璃设备用快开手孔的型式、基本参数及尺寸、技术要求等。

本标准适用于公称压力小于或等于 1.0 MPa，介质温度为高于-20℃低于或等于 200℃的搪玻璃快开手孔。

2 引用标准

• GB 91 开口销
• GB 97.1 平垫圈 A级
• GB 882 销轴
• GB 6170 I型六角螺母 A级和B级
• ZB G 94004 搪玻璃设备技术条件

3 型式、基本参数及尺寸

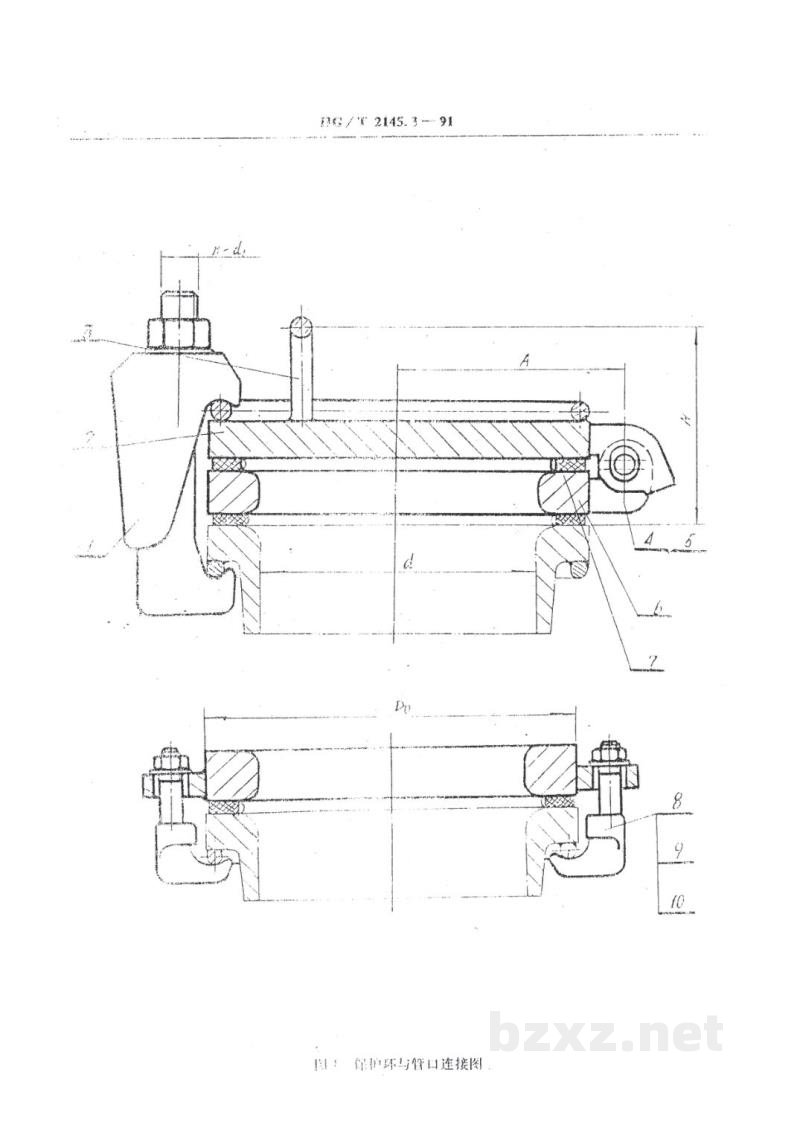

3.1 型式、基本参数及尺寸见图1及表1、表2。

HG/T 2145.3-91

表1 明细表

表2 尺寸表 mm

注： 表中卡子材料选用按：

公称压力0.25 MPa，BM 12卡子，材料KTH 350-10，许用载荷8600 N；

公称压力0.6或1.0 MPa，AM 12卡子，材料35锻钢，许用载荷10750 N。

3.2 标记示例

搪玻璃设备快开手孔，公称压力 PN 为 1.0 MPa，公称直径 DN 为 150 mm。

标记：快开手孔 PN 1.0 DN 150 HG/T 2145.3-91

4 技术要求

4.1 盖和保护环应按 ZB G 94004 和本标准进行选材、制造、试验和验收。

4.2 相邻两螺栓孔弦长及螺栓孔中心圆直径的允许偏差为 ±0.6 mm，任意两螺栓孔弦长的偏差不超
