HG/T 2145.2-1991搪玻璃手孔 带视镜手孔

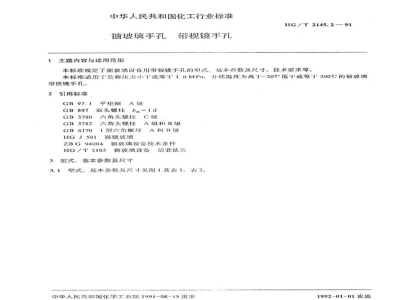

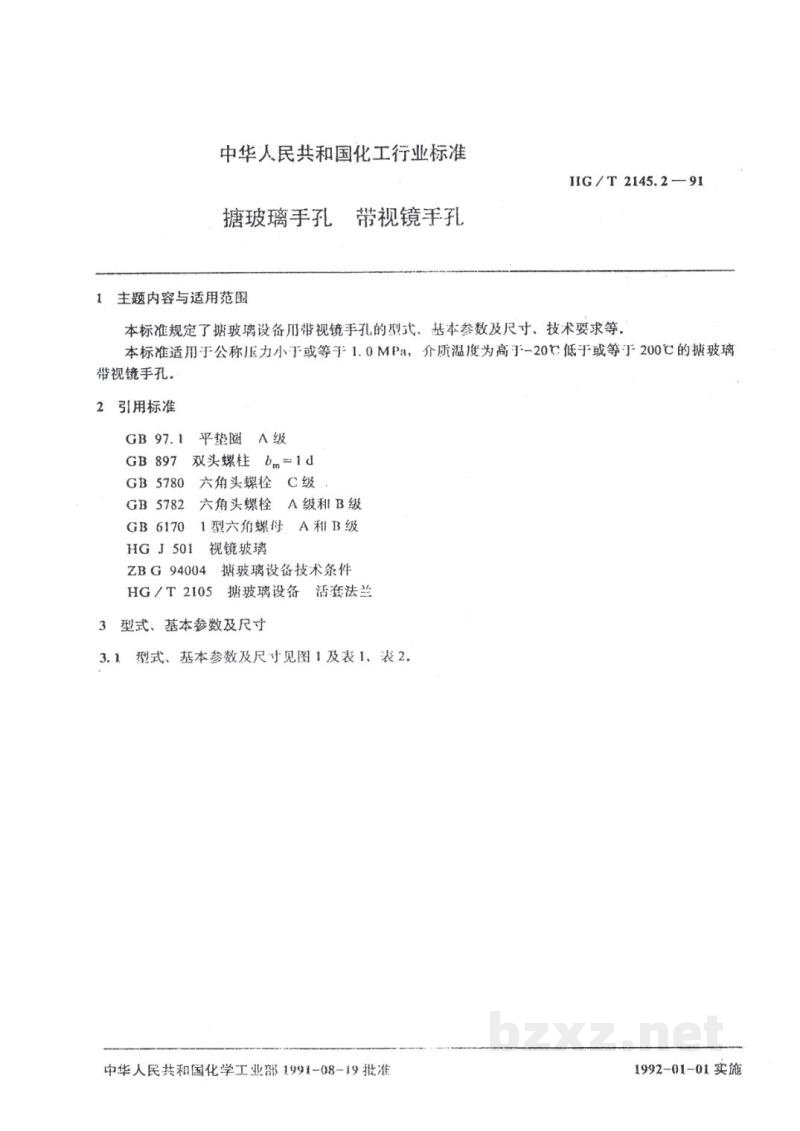

中华人民共和国化工行业标准

HG/T 2145.2—91

搪玻璃手孔　带视镜手孔

1 主题内容与适用范围

本标准规定了搪玻璃设备用带视镜手孔的型式、基本参数及尺寸、技术要求等。

本标准适用于公称压力小于或等于1.0 MPa，介质温度为高于-20℃低于或等于200℃的搪玻璃带视镜手孔。

2 引用标准

• GB 97.1　平垫圈　A级
• GB 897　双头螺柱 $b_m=1d$
• GB 5780　六角头螺栓　C级
• GB 5782　六角头螺栓　A级和B级
• GB 6170　1型六角螺母　A和B级
• HG J 501　视镜玻璃
• ZB G 94004　搪玻璃设备技术条件
• HG/T 2105　搪玻璃设备　活塞法兰

3 型式、基本参数及尺寸

3.1　型式、基本参数及尺寸见图1及表1、表2。

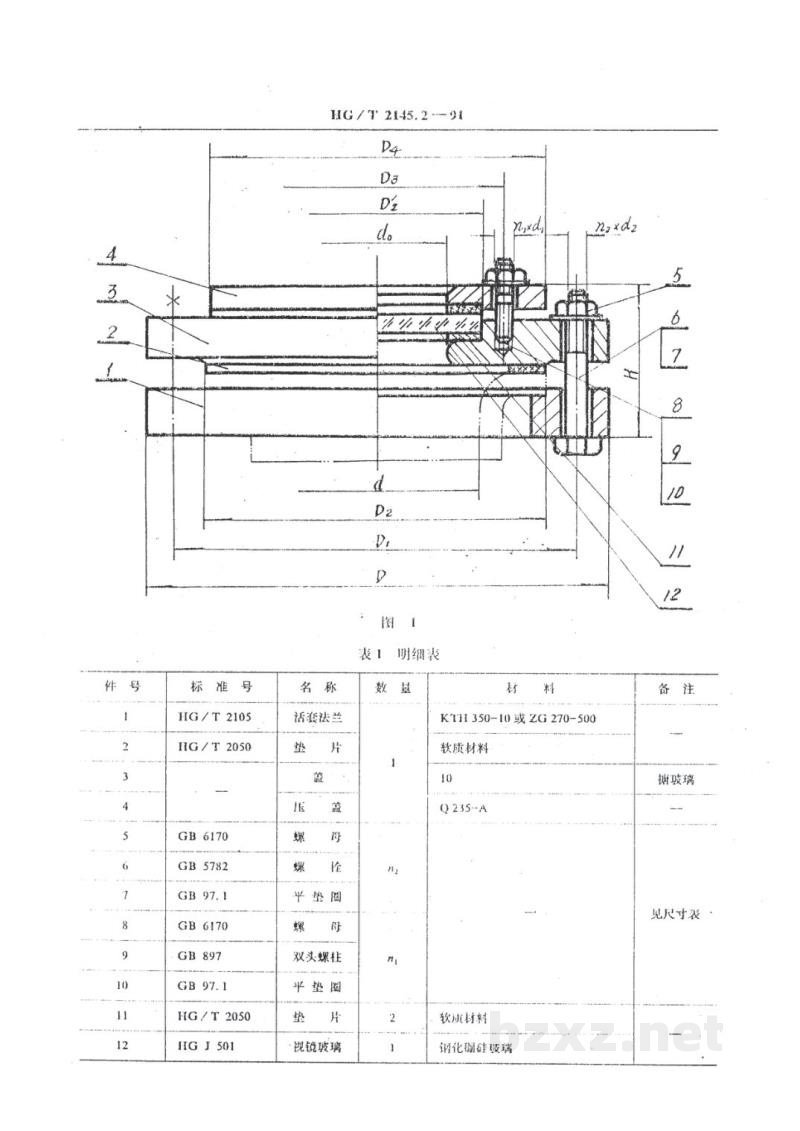

图 1

表 1 明细表

HG/T 2145.2-91

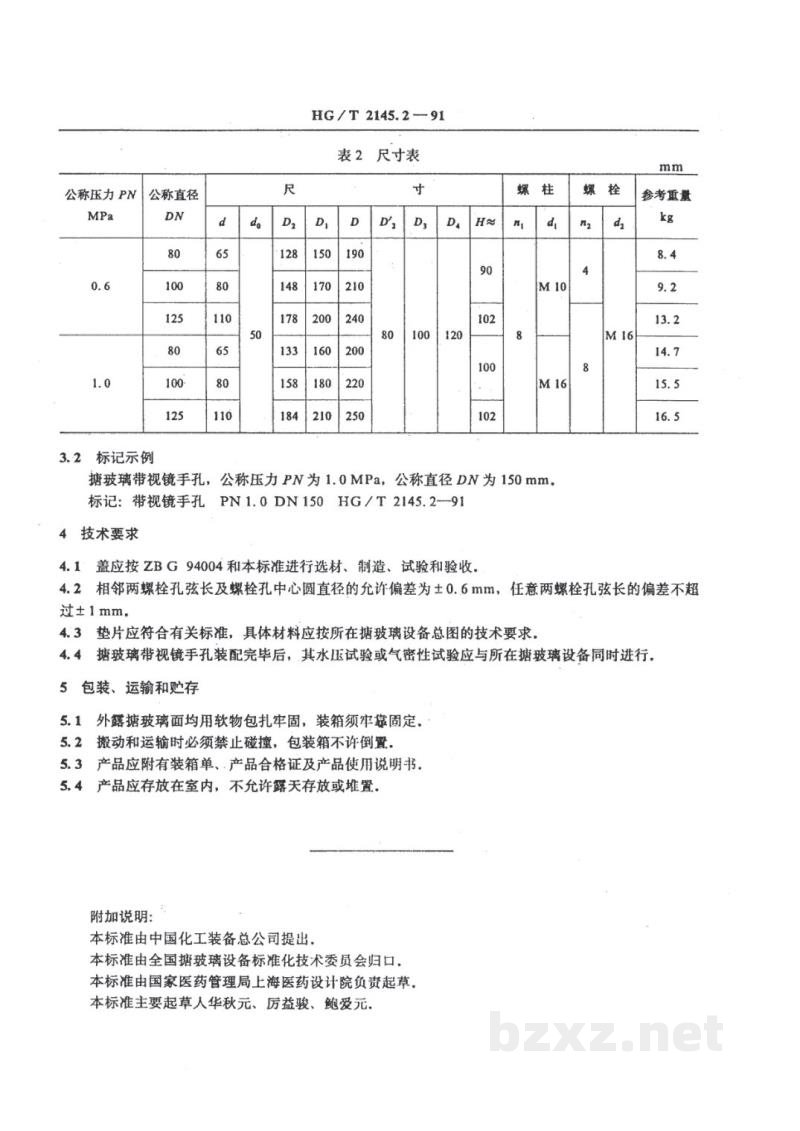

表2 尺寸表

mm

3.2 标记示例

搪玻璃带视镜手孔，公称压力 $PN$ 为 $1.0 \, \mathrm{MPa}$，公称直径 $DN$ 为 $150 \, \mathrm{mm}$。

标记：带视镜手孔 PN 1.0 DN 150 HG/T 2145.2-91

4 技术要求

4.1 盖应按 ZB G 94004 和本标准进行选材、制造、试验和验收。

4.2 相邻两螺栓孔弦长及螺栓孔中心圆直径的允许偏差为 $\pm 0.6 \, \mathrm{mm}$，任意两螺栓孔弦长的偏差不超过 $\pm 1 \, \mathrm{mm}$。

4.3 垫片应符合有关标准，具体材料应按所在搪玻璃设备总图的技术要求。

4.4 搪玻璃带视镜手孔装配完毕后，其水压试验或气密性试验应与所在搪玻璃设备同时进行。

5 包装、运输和贮存

5.1 外露搪玻璃面均用软物包扎牢固，装箱须牢靠固定。

5.2 搬动和运输时必须禁止碰撞，包装箱不许倒置。

5.3 产品应附有装箱单、产品合格证及产品使用说明书。

5.4 产品应存放在室内，不允许露天存放或堆置。

附加说明：

本标准由中国化工装备总公司提出。

本标准由全国搪玻璃设备标准化技术委员会归口。

本标准由国家医药管理局上海医药设计院负责起草。

本标准主要起草人华秋元、厉毅骏、鲍爱元.
