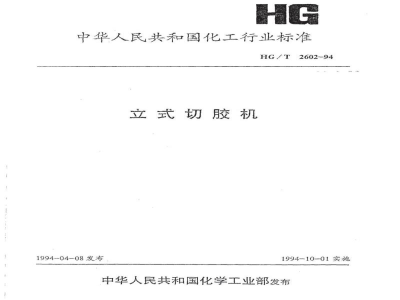

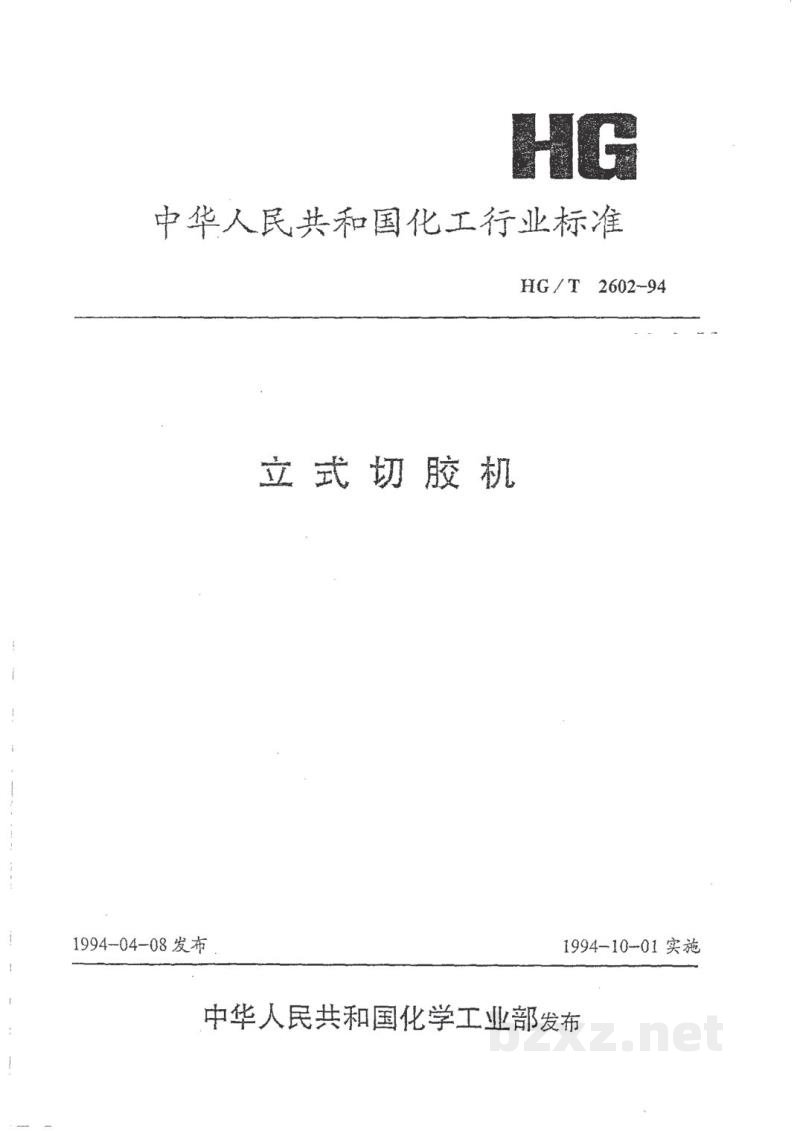

HG/T 2602-1994立式切胶机

中华人民共和国化工行业标准

HG/T 2602-94

立式切胶机

1994-04-08 发布1994-10-01 实施

中华人民共和国化学工业部发布

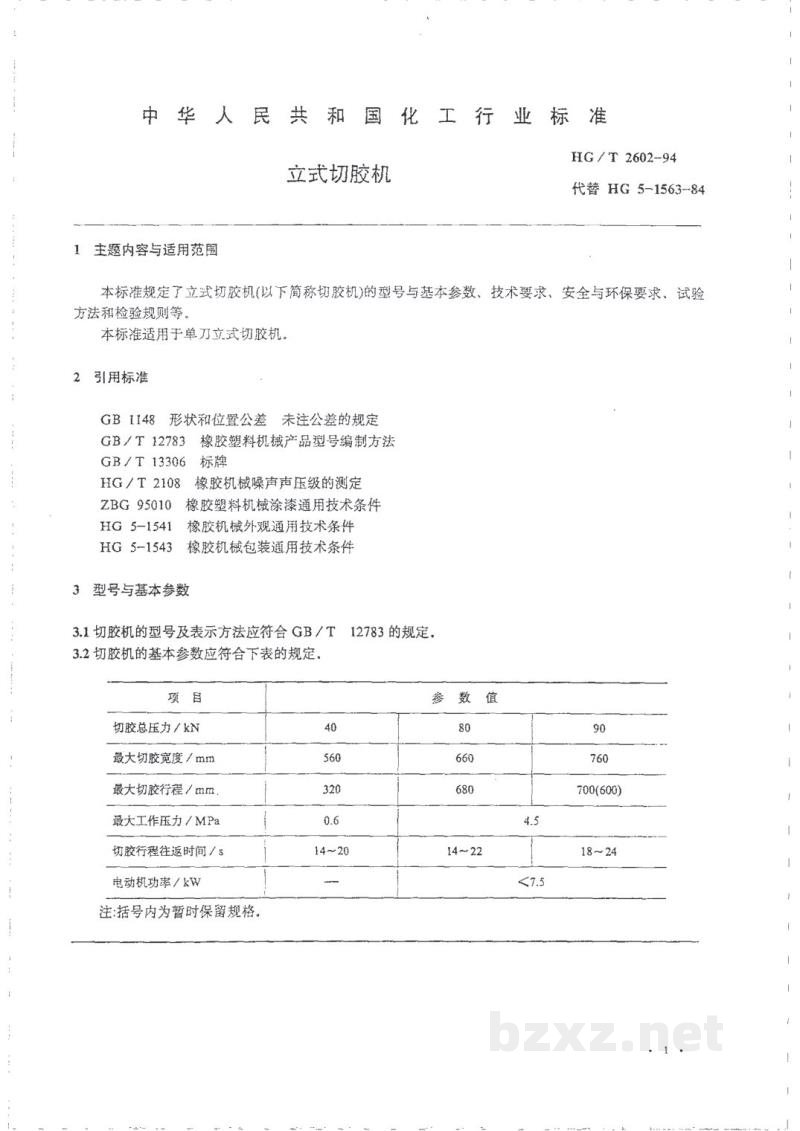

中华人民共和国化工行业标准

立式切胶机

1 主题内容与适用范围

本标准规定了立式切胶机(以下简称切胶机)的型号与基本参数、技术要求、安全与环保要求、试验方法和检验规则等。

本标准适用于单刀立式切胶机.

2 引用标准

• GB 1148 形状和位置公差 未注公差的规定
• GB/T 12783 橡胶塑料机械产品型号编制方法
• GB/T 13306 标牌
• HG/T 2108 橡胶机械噪声声压级的测定
• ZBG 95010 橡胶塑料机械涂漆通用技术条件
• HG 5-1541 橡胶机械外观通用技术条件
• HG 5-1543 橡胶机械包装通用技术条件

3 型号与基本参数

3.1 切胶机的型号及表示方法应符合 GB/T 12783 的规定。

3.2 切胶机的基本参数应符合下表的规定。

注:括号内为暂时保留规格。

HG/T 2602-94

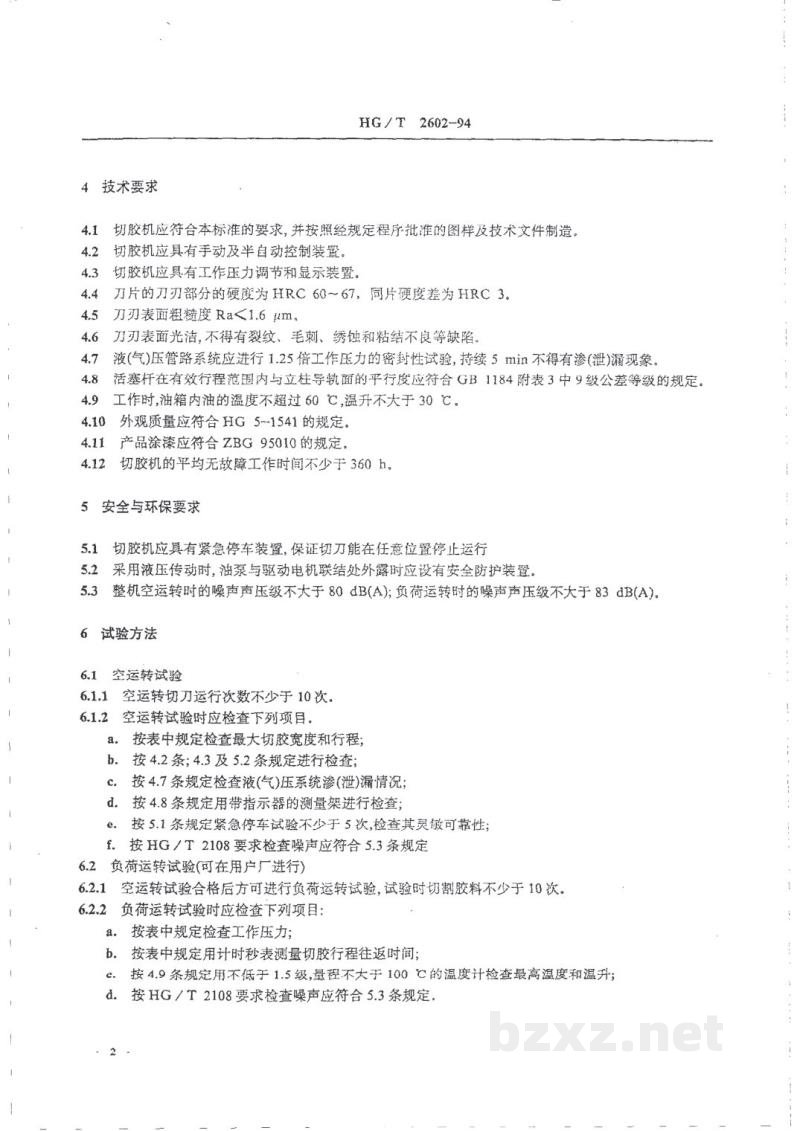

4 技术要求

4.1 切胶机应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。

4.2 切胶机应具有手动及半自动控制装置。

4.3 切胶机应具有工作压力调节和显示装置。

4.4 刀片的刀刃部分的硬度为 HRC 60～67，同片硬度差为 HRC 3。

4.5 刀刃表面粗糙度 Ra≤1.6 μm。

4.6 刀刃表面光洁，不得有裂纹、毛刺、锈蚀和粘结不良等缺陷。

4.7 液(气)压管路系统应进行 1.25倍工作压力的密封性试验，持续 5 min 不得有渗(泄)漏现象。

4.8 活塞杆在有效行程范围内与立柱导轨面的平行度应符合 GB 1184 附表 3 中 9级公差等级的规定。

4.9 工作时，油箱内油的温度不超过 60 ℃，温升不大于 30 ℃。

4.10 外观质量应符合 HG 5-1541的规定。

4.11 产品涂漆应符合 ZBG 95010 的规定。

4.12 切胶机的平均无故障工作时间不少于 360 h。

5 安全与环保要求

5.1 切胶机应具有紧急停车装置，保证切刀能在任意位置停止运行

5.2 采用液压传动时，油泵与驱动电机联结处外露时应设有安全防护装置。

5.3 整机空运转时的噪声声压级不大于 80 dB(A)；负荷运转时的噪声声压级不大于 83 dB(A)，

6 试验方法

6.1 空运转试验

6.1.1 空运转切刀运行次数不少于 10次。

6.1.2 空运转试验时应检查下列项目：

• a. 按表中规定检查最大切胶宽度和行程；
• b. 按 4.2条；4.3及 5.2条规定进行检查；
• c. 按 4.7条规定检查液(气)压系统渗(泄)漏情况；
• d. 按 4.8条规定用带指示器的测量架进行检查；
• e. 按 5.1条规定紧急停车试验不少于 5次，检查其灵敏可靠性；
• f. 按 HG/T 2108要求检查噪声应符合 5.3条规定

6.2 负荷运转试验(可在用户厂进行)

6.2.1 空运转试验合格后方可进行负荷运转试验，试验时切割胶料不少于 10次。

6.2.2 负荷运转试验时应检查下列项目：

• a. 按表中规定检查工作压力；
• b. 按表中规定用计时秒表测量切胶行程往返时间；
• e. 按 4.9条规定用不低于 1.5级，量程不大于 100 ℃的温度计检查最高温度和温升；
• d. 按 HG/T 2108要求检查噪声应符合 5.3条规定。
