HG 2102-1991外滤面转鼓真空滤碱机

HG

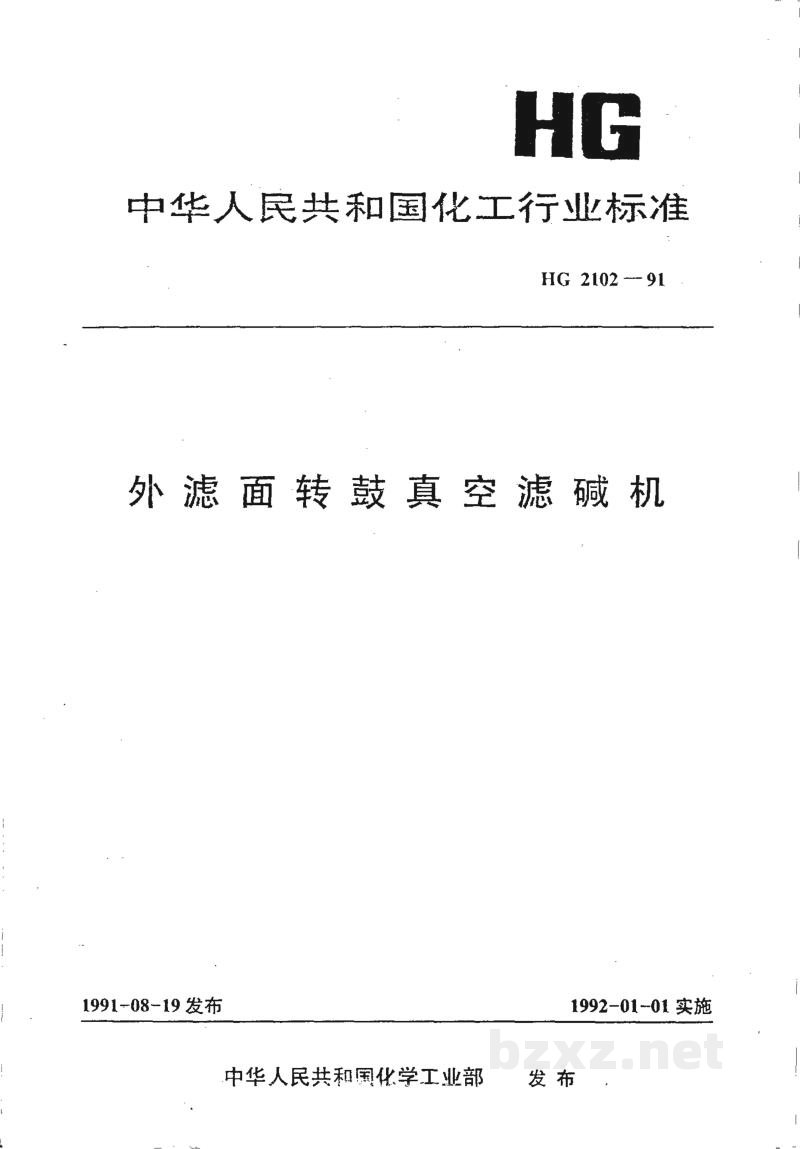

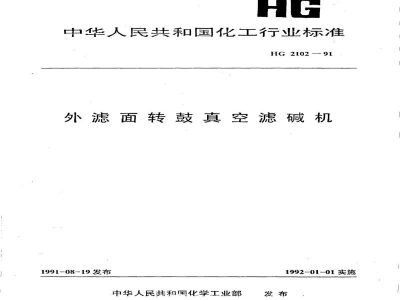

中华人民共和国化工行业标准

外滤面转鼓真空滤碱机

1991-08-19发布1992-01-01实施

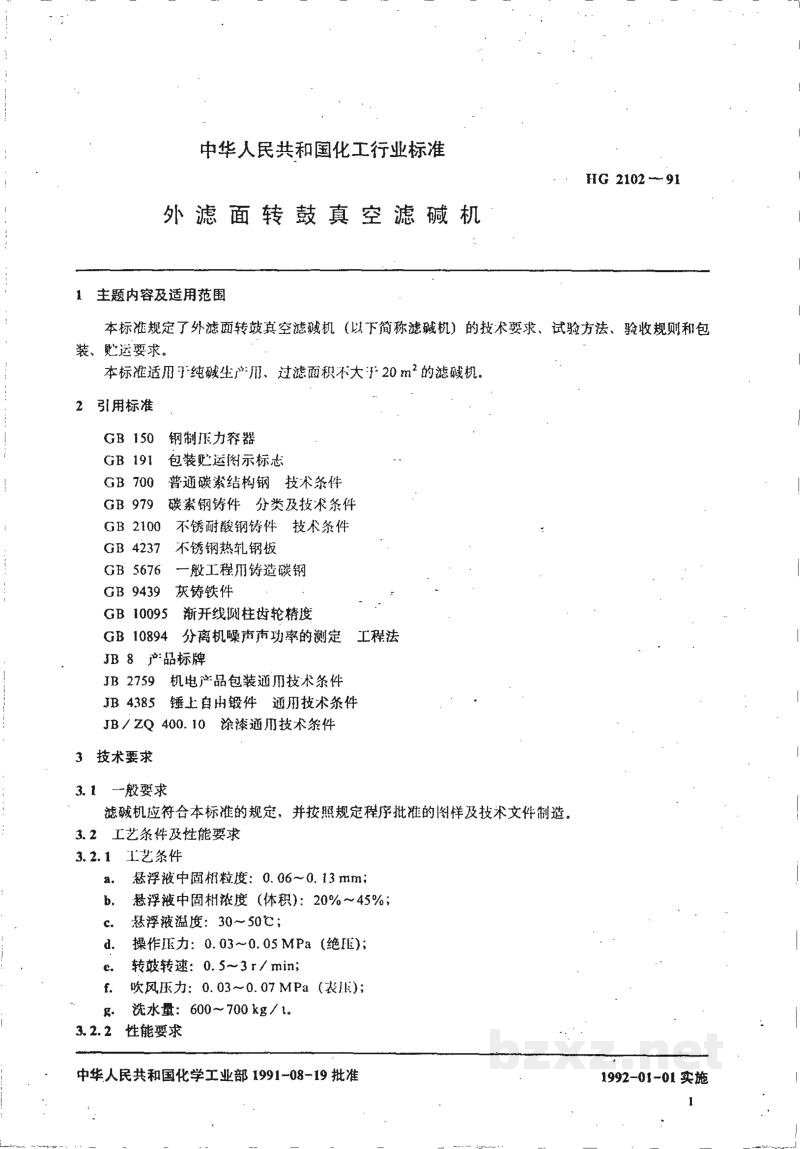

中华人民共和国化工行业标准

HG 2102-91

外滤面转鼓真空滤碱机

1 主题内容及适用范围

本标准规定了外滤面转鼓真空滤碱机（以下简称滤碱机）的技术要求、试验方法、验收规则和包装、贮运要求。

本标准适用于纯碱生产用、过滤面积不大于20 m²的滤碱机。

2 引用标准

• GB 150 钢制压力容器
• GB 191 包装贮运图示标志
• GB 700 普通碳素结构钢 技术条件
• GB 979 碳素钢铸件 分类及技术条件
• GB 2100 不锈耐酸钢铸件 技术条件
• GB 4237 不锈钢热轧钢板
• GB 5676 一般工程用铸造碳钢
• GB 9439 灰铸铁件
• GB 10095 渐开线圆柱齿轮精度
• GB 10894 分离机噪声声功率的测定 工程法
• J B 8 产品标牌
• JB 2759 机电产品包装通用技术条件
• JB 4385 锤上自由锻件 通用技术条件
• JB/ZQ 400.10 涂漆通用技术条件

3 技术要求

3.1 一般要求

滤碱机应符合本标准的规定，并按照规定程序批准的图样及技术文件制造。

3.2 工艺条件及性能要求

3.2.1 工艺条件

• a. 悬浮液中固相粒度：$0.06 \sim 0.13 \text{ mm}$；
• b. 悬浮液中固相浓度（体积）：$20\% \sim 45\%$；
• c. 悬浮液温度：$30 \sim 50^\circ\text{C}$；
• d. 操作压力：$0.03 \sim 0.05 \text{ MPa}$（绝压）；
• e. 转鼓转速：$0.5 \sim 3 \text{ r/min}$；
• f. 吹风压力：$0.03 \sim 0.07 \text{ MPa}$（表压）；
• g. 洗水量：$600 \sim 700 \text{ kg/t}$。

3.2.2 性能要求

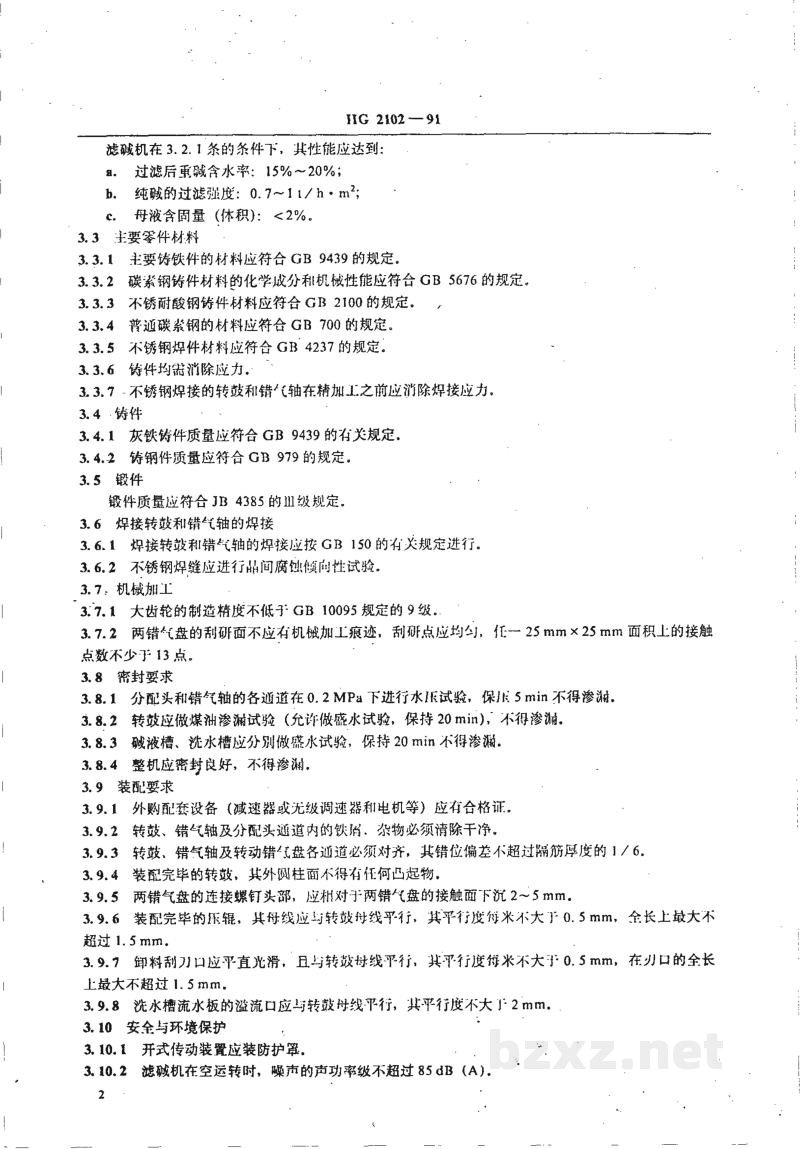

HG 2102—91

滤碱机在3.2.1条的条件下，其性能应达到：

• a. 过滤后重碱含水率：15%～20%；
• b. 纯碱的过滤强度：$0.7 \sim 1.1 / \text{h} \cdot \text{m}^2$；
• c. 母液含固量（体积）：<2%。

3.3 主要零件材料

3.3.1 主要铸铁件的材料应符合GB 9439的规定。

3.3.2 碳素钢铸件材料的化学成分和机械性能应符合GB 5676的规定。

3.3.3 不锈钢酸钢铸件材料应符合GB 2100的规定。

3.3.4 普通碳素钢的材料应符合GB 700的规定。

3.3.5 不锈钢焊件材料应符合GB 4237的规定。

3.3.6 铸件均需消除应力。

3.3.7 不锈钢焊接的转鼓和错气轴在精加工之前应消除焊接应力。

3.4 铸件

3.4.1 灰铸铁件质量应符合GB 9439的有关规定。

3.4.2 铸钢件质量应符合GB 979的规定。

3.5 锻件

锻件质量应符合JB 4385的Ⅲ级规定。

3.6 焊接转鼓和错气轴的焊接

3.6.1 焊接转鼓和错气轴的焊接应按GB 150的有关规定进行。

3.6.2 不锈钢焊缝应进行晶间腐蚀倾向性试验。

3.7 机械加工

3.7.1 大齿轮的制造精度不低于GB 10095规定的9级。

3.7.2 两错气盘的刮研面不应有机械加工痕迹，刮研点应均匀，任一$25\text{mm} \times 25\text{mm}$面积上的接触点数不少于13点。

3.8 密封要求

3.8.1 分配头和错气轴的各通道在0.2MPa下进行水压试验，保压5min不得渗漏。

3.8.2 转鼓应做煤油渗漏试验（允许做盛水试验，保持20min），不得渗漏。

3.8.3 碱液槽、洗水槽应分别做盛水试验，保持20min不得渗漏。

3.8.4 整机应密封良好，不得渗漏。

3.9 装配要求

3.9.1 外购配套设备（减速器或无级调速器和电机等）应有合格证。

3.9.2 转鼓、错气轴及分配头通道内的铁屑、杂物必须清除干净。

3.9.3 转鼓、错气轴及转动错气盘各通道必须对齐，其错位偏差不超过隔筋厚度的1/6。

3.9.4 装配完毕的转鼓，其外圆柱面不得有任何凸起物。

3.9.5 两错气盘的连接螺钉头部，应相对于两错气盘的接触面下沉2～5mm。

3.9.6 装配完毕的压辊，其母线应与转鼓母线平行，其平行度每米不大于0.5mm，全长上最大不超过1.5mm。

3.9.7 卸料刮刀刀口应平直光滑，且与转鼓母线平行，其平行度每米不大于0.5mm，在刃口的全长上最大不超过1.5mm。

3.9.8 洗水槽流水板的溢流口应与转鼓母线平行，其平行度不大于2mm。

3.10 安全与环境保护

3.10.1 开式传动装置应装防护罩。

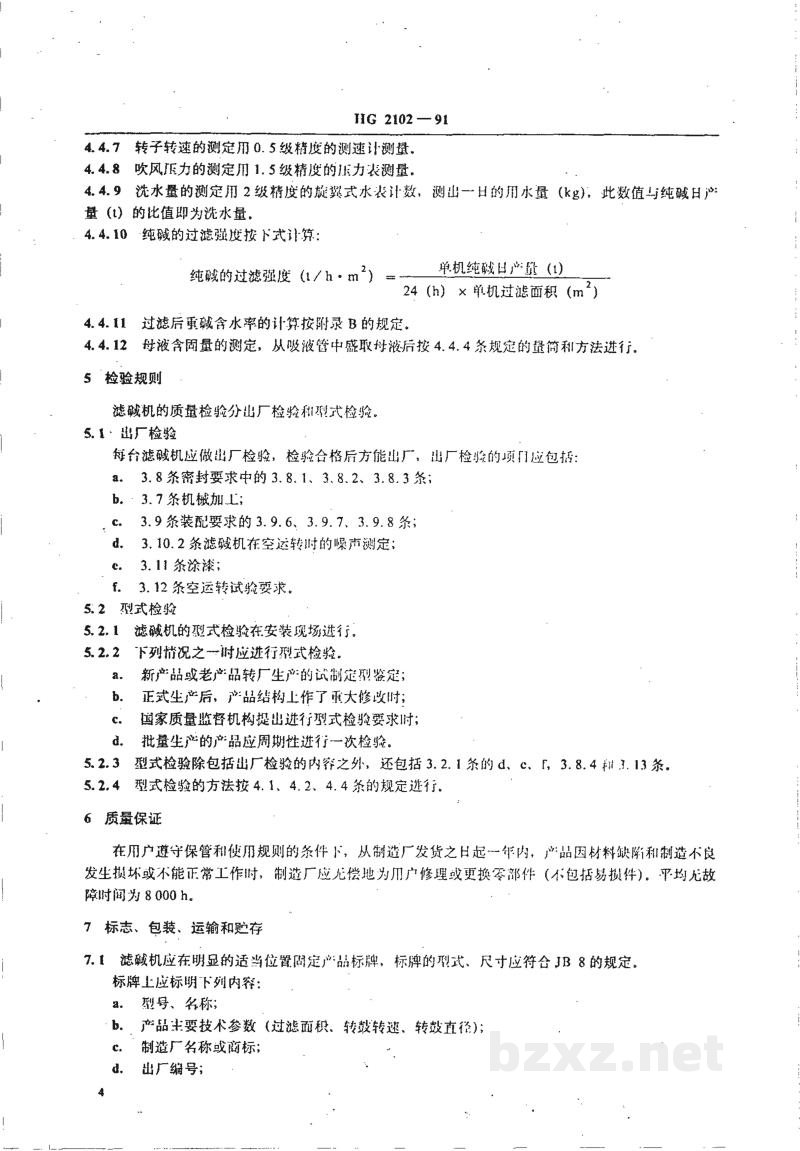

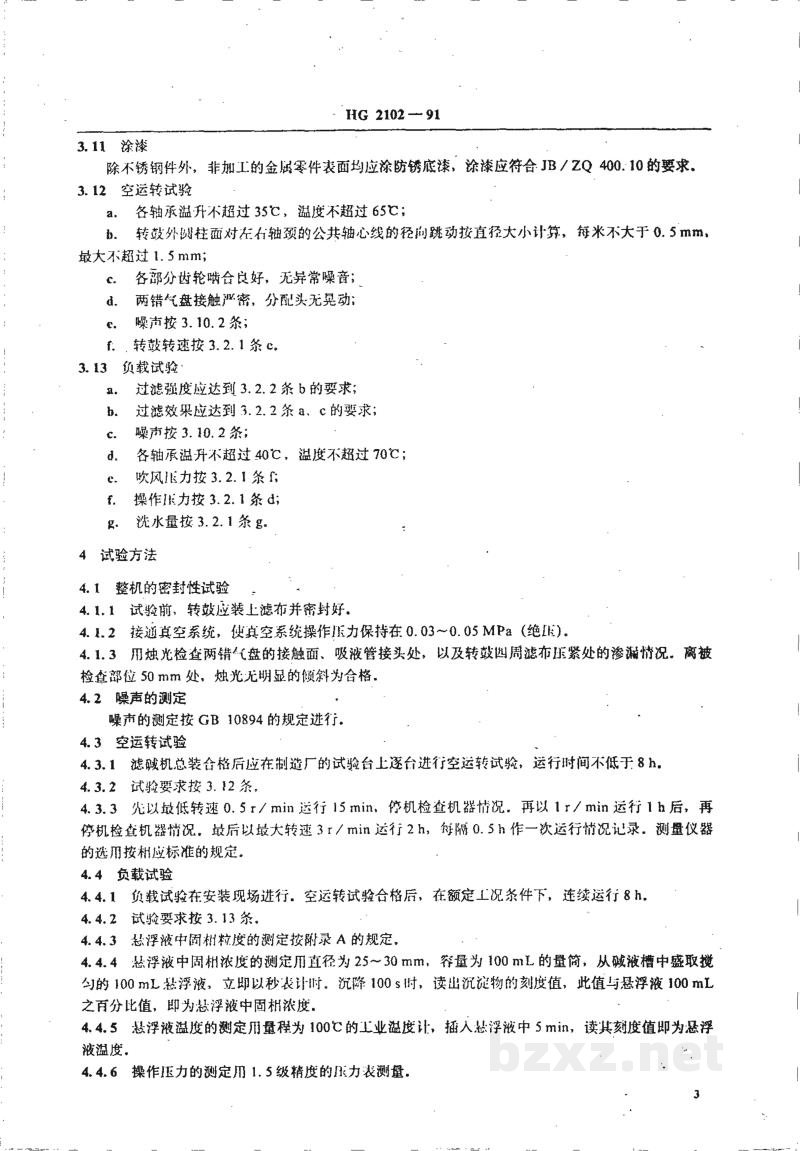

3.10.2 滤碱机在空运转时，噪声的声功率级不超过85dB（A）。
