HG/T 2473-1993高速分散机

中华人民共和国化工行业标准

HG/T 2473—93

高速分散机

中华人民共和国化学工业部发布

中华人民共和国化工行业标准

H/G 2473—93

高速分散机

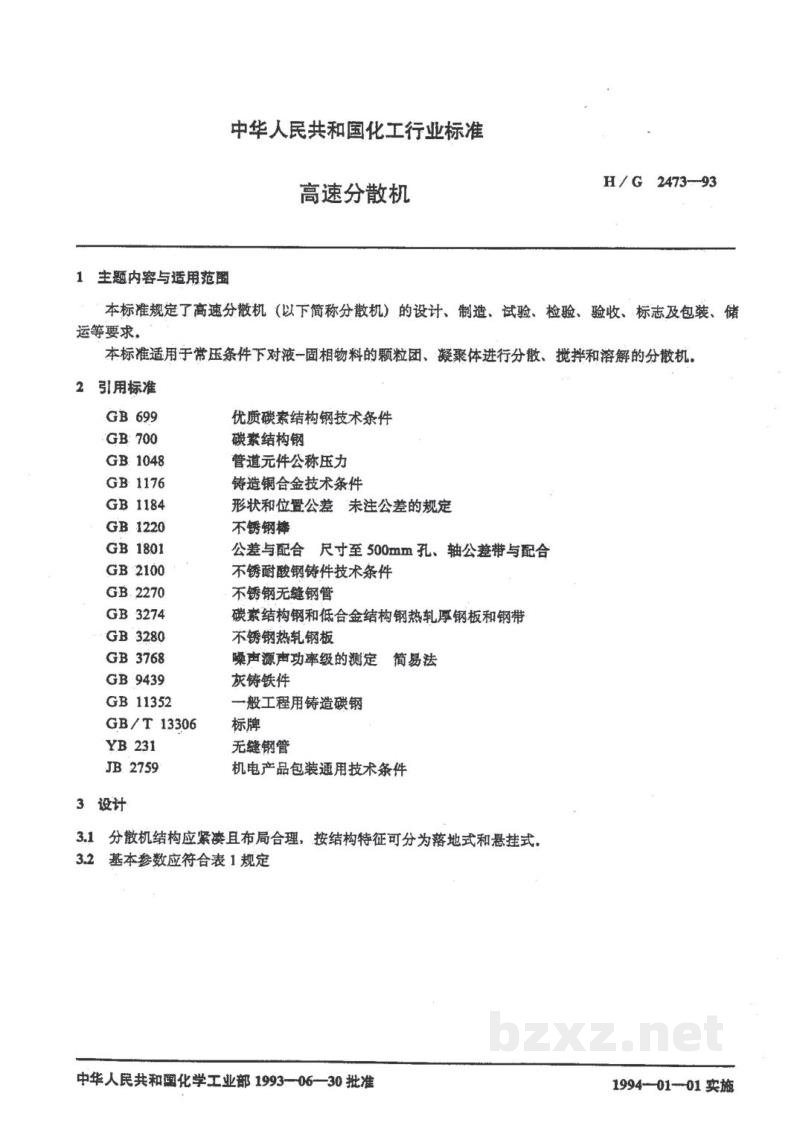

1 主题内容与适用范围

本标准规定了高速分散机（以下简称分散机）的设计、制造、试验、检验、验收、标志及包装、储运等要求。

本标准适用于常压条件下对液—固相物料的颗粒团、凝聚体进行分散、搅拌和溶解的分散机。

2 引用标准

3 设计

3.1 分散机结构应紧凑且布局合理，按结构特征可分为落地式和悬挂式。

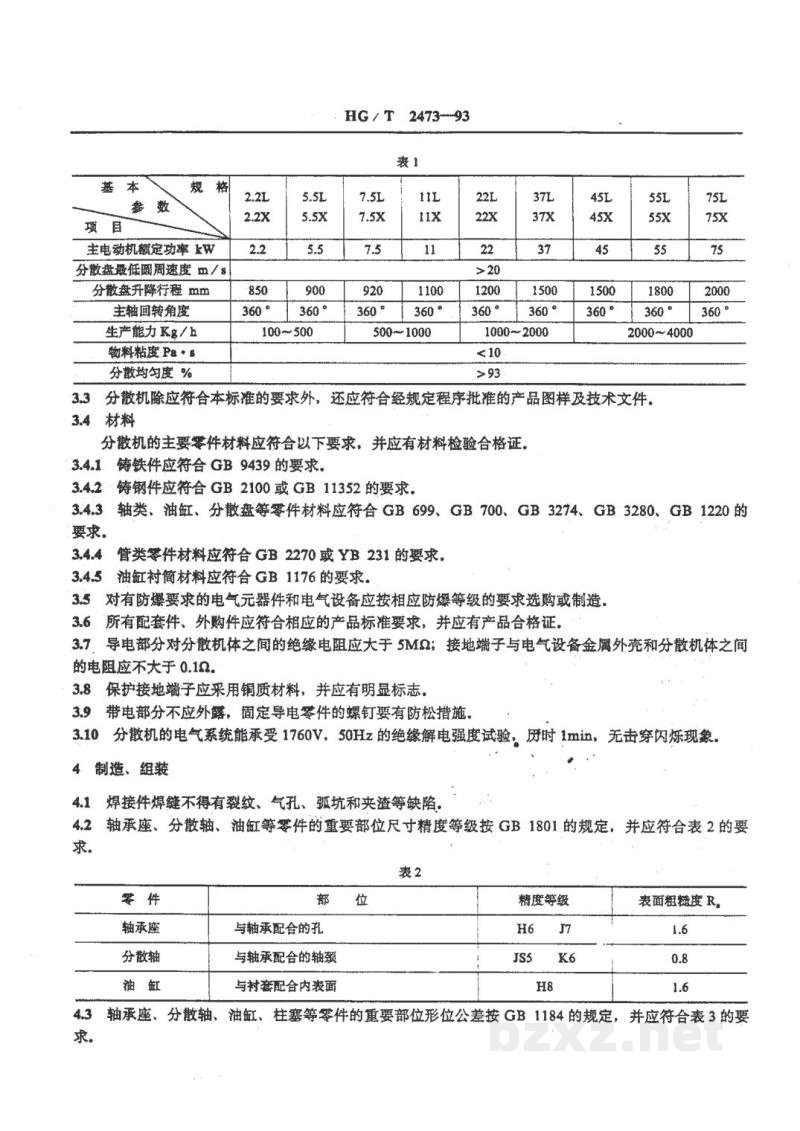

3.2 基本参数应符合表1规定

3.3 分散机除应符合本标准的要求外，还应符合经规定程序批准的产品图样及技术文件。

3.4 材料

分散机的主要零件材料应符合以下要求，并应有材料检验合格证。

• 3.4.1 铸铁件应符合 GB 9439 的要求。
• 3.4.2 铸钢件应符合 GB 2100 或 GB 11352 的要求。
• 3.4.3 轴类、油缸、分散盘等零件材料应符合 GB 699、GB 700、GB 3274、GB 3280、GB 1220 的要求。
• 3.4.4 管类零件材料应符合 GB 2270 或 YB 231 的要求。
• 3.4.5 油缸衬筒材料应符合 GB 1176 的要求。

3.5 对有防爆要求的电气元器件和电气设备应按相应防爆等级的要求选购或制造。

3.6 所有配套件、外购件应符合相应的产品标准要求，并应有产品合格证。

3.7 导电部分对分散机体之间的绝缘电阻应大于 $5\text{M}\Omega$；接地端子与电气设备金属外壳和分散机体之间的电阻应不大于 $0.1\Omega$。

3.8 保护接地端子应采用铜质材料，并应有明显标志。

3.9 带电部分不应外露，固定导电零件的螺钉要有防松措施。

3.10 分散机的电气系统能承受 $1760\text{V}$, $50\text{Hz}$ 的绝缘解电强度试验，历时 $1\text{min}$，无击穿闪烁现象。

4 制造、组装

4.1 焊接件焊缝不得有裂纹、气孔、弧坑和夹渣等缺陷。

4.2 轴承座、分散轴、油缸等零件的重要部位尺寸精度等级按 GB 1801 的规定，并应符合表 2 的要求。

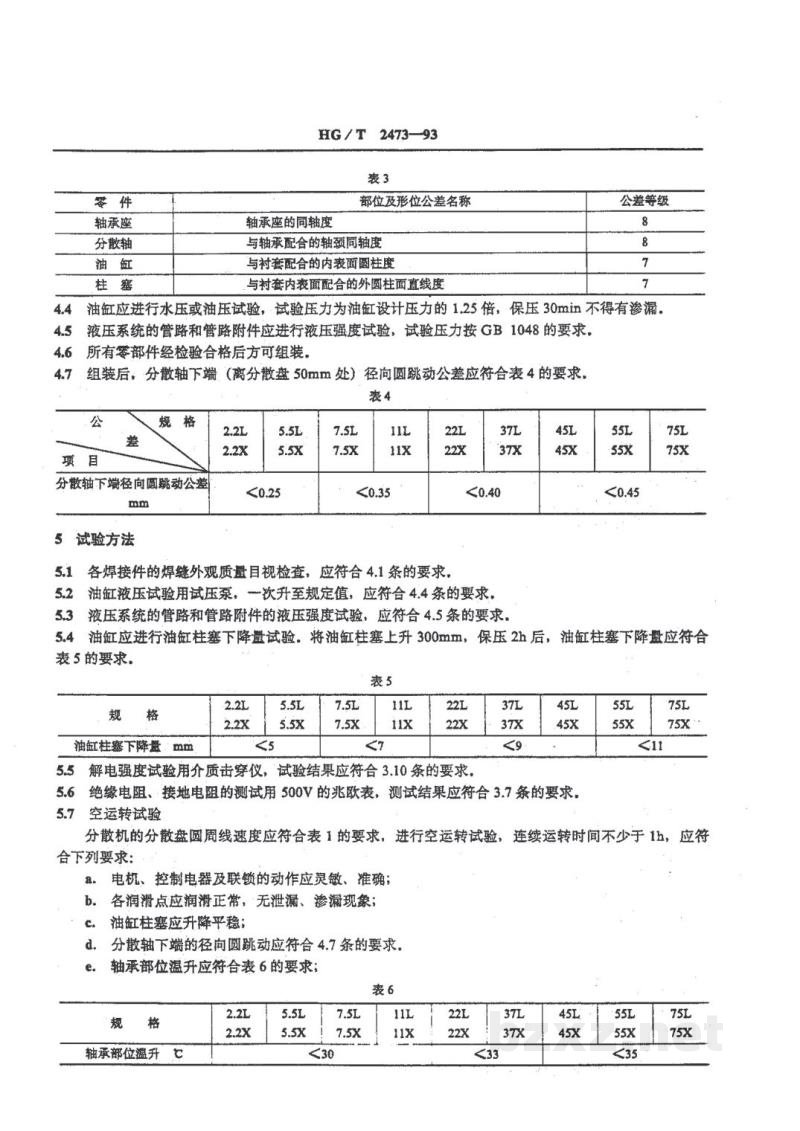

4.3 轴承座、分散轴、油缸、柱塞等零件的重要部位形位公差按 GB 1184 的规定，并应符合表 3 的要求。
