QB/T 2455.1-1999陶瓷颜料

中华人民共和国轻工行业标准

 QB/T 2455.1—99

陶瓷颜料

1999-10-14 发布2000-03-01 实施

国家轻工业局 发布

前 言

本标准对 ZBY 24006-89《陶瓷颜料》(该标准曾由国轻行[1999]112号文发布转化标准号为QB/T 3570-99，内容同前)进行修订并在下列章节中有更改。

——术语中增加了标样的内容，增加了用整群法抽样的规定。

——修订了技术要求中的 pH 值和铅、镉溶出量指标。

——修订了技术要求中的热稳定性温度差值。

——修订了检验规则的有关内容，增加了型式检验样本的抽取，修订了样本抽取的方法。

——修订了标志、包装、运输、贮存，增加了标签。

本标准由国家轻工业局行业管理司提出。

本标准由全国陶瓷标准化中心归口。

本标准负责起草单位：景德镇市三窑瓷用化工有限公司、中国轻工总会陶瓷研究所。

本标准主要起草人：李平、王志坚、古叶花、张侃、王秀英。

自本标准实施之日起，国家轻工业局发布的行业标准QB/T 3570-99《陶瓷颜料》废止。

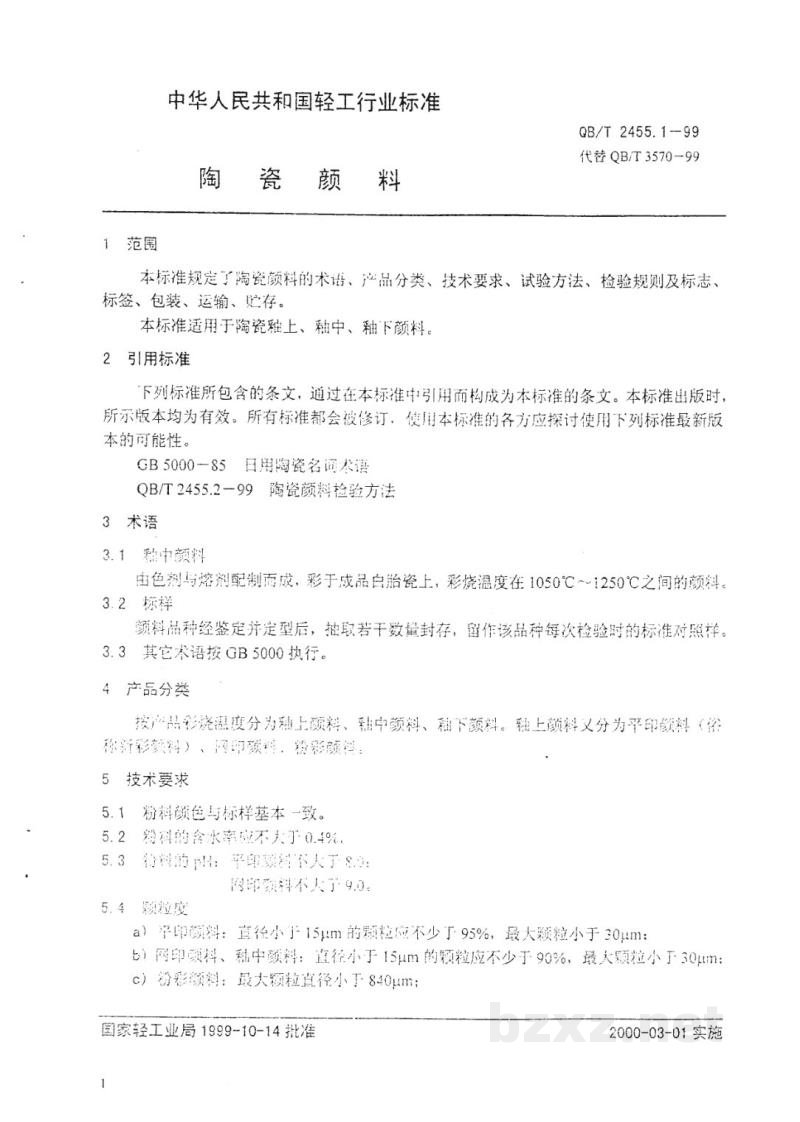

中华人民共和国轻工行业标准

陶瓷颜料QB/T 2455.1-99
代替 QB/T 3570-99

1 范围

本标准规定了陶瓷颜料的术语、产品分类、技术要求、试验方法、检验规则及标志、标签、包装、运输、贮存。

本标准适用于陶瓷釉上、釉中、釉下颜料。

2 引用标准

下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

• GB 5000-85 日用陶瓷名词术语
• QB/T 2455.2-99 陶瓷颜料检验方法

3 术语

3.1 釉中颜料

由色剂与熔剂配制而成，彩于成品白胎瓷上，彩烧温度在 $1050^\circ\text{C} \sim 1250^\circ\text{C}$ 之间的颜料。

3.2 标样

颜料品种经鉴定并定型后，抽取若干数量封存，留作该品种每次检验时的标准对照样。

3.3 其它术语按 GB 5000 执行。

4 产品分类

按产品彩烧温度分为釉上颜料、釉中颜料、釉下颜料。釉上颜料又分为平印颜料（俗称新彩颜料）、网印颜料、粉彩颜料。

5 技术要求

5.1 颜料颜色与标样基本一致。

5.2 颜料的含水率应不大于 $0.4\%$。

5.3 颜料的 pH：平印颜料不大于 8.0；
网印颜料不大于 9.0。

5.4 颗粒度

a) 平印颜料：直径小于 $15\mu m$ 的颗粒应不少于 $95\%$，最大颗粒小于 $30\mu m$；
b) 网印颜料、釉中颜料：直径小于 $15\mu m$ 的颗粒应不少于 $90\%$，最大颗粒小于 $30\mu m$；
c) 粉彩颜料：最大颗粒直径小于 $840\mu m$。
