HG/T 2-162-1965塑料低温冲击压缩试验方法

中华人民共和国化学工业部

部 标 准

塑料低温冲击压缩试验方法

本标准适用于测定软塑料的低温冲击压缩耐寒温度。

一、方 法 要 点

1. 本方法系在低温下，用一定能量、速度的冲锤冲击压缩试样，求其破裂率为50%时的温度。

二、试 验 样 品

2. 标准试样尺寸：长度为$50 \pm 1$毫米，宽度为$6 \pm 0.5$毫米，厚度为$0.5 \pm 0.05$毫米。

3. 试样应无裂纹、气泡、针孔和其他缺陷，表面平整光滑。

4. 试样应有足够数量。

三、试 验 设 备

5. 低温冲击试验机（图1）必须满足下列要求：

（1）冲锤冲击能$W = 50 \pm 2.0$公斤-厘米，速度$V = 2 \pm 0.05$米/秒。

（2）冲头底面与试样台面保持平行；

（3）保温良好的保温槽，并备有加热装置和搅拌器。

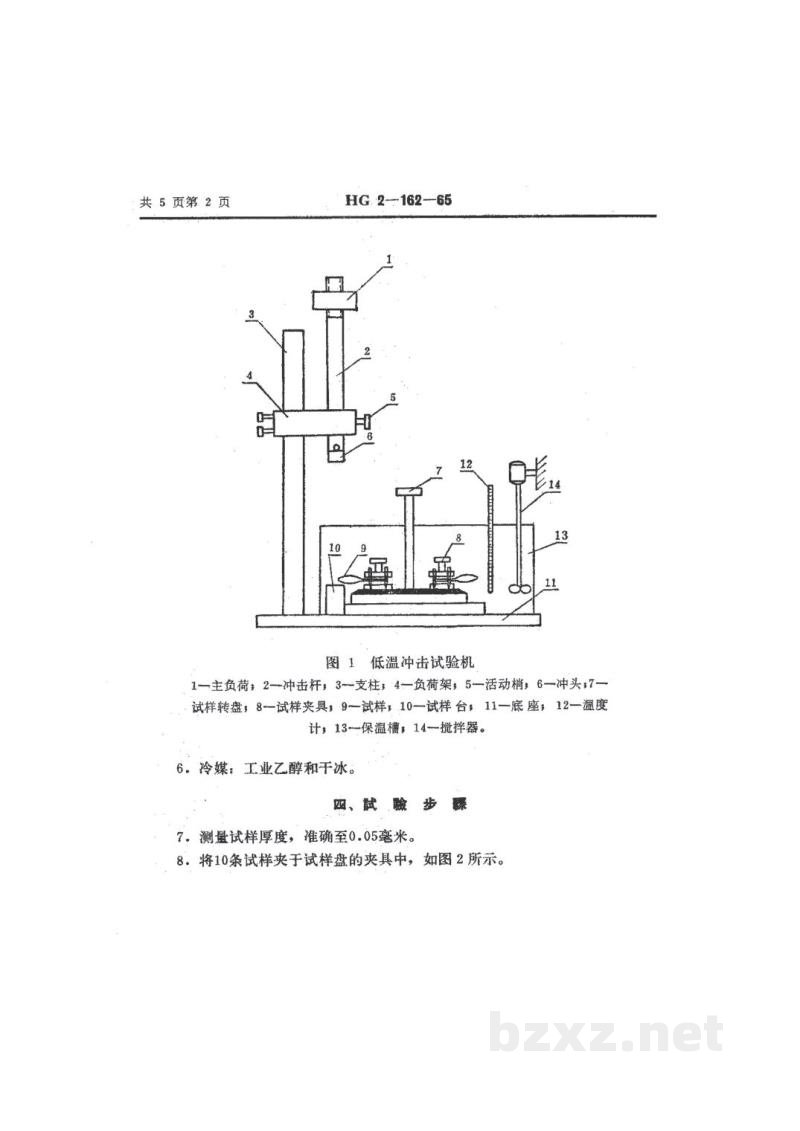

[图片]

图 1 低温冲击试验机

1—主负荷；2—冲击杆；3—支柱；4—负荷架；5—活动销；6—冲头；7—试样转盘；8—试样夹具；9—试样；10—试样台；11—底座；12—温度计；13—保温槽；14—搅拌器。

6.冷媒：工业乙醇和干冰。

四、试验步骤

7.测量试样厚度，准确至0.05毫米。

8.将10条试样夹于试样盘的夹具中，如图2所示。

五、试验结果

[图片]

图 2 夹试样示意图

1—夹具；2—冲头；3—试样台；4—试样。

9. 在盛有工业乙醇的保温槽中加干冰，使其降温到所需温度为止。以后每隔一段时间加入少量干冰以保持恒温，经常搅拌，温度控制在±1℃范围内。

10. 将装好试样的试样盘置于所需温度的冷媒中，试样距离液面50±5毫米，在该温度保持5分钟后，1分钟内将10条试样全部冲击压缩完，然后取出试样盘。

11. 在室温下将试样恢复到90度，直接观察破裂情况。然后改变温度，重复8～11条试验步骤，直到得出足够数据。

若用分析法计算时，须使温度间隔相等，并求出破裂的最低温度和全部破裂的最高温度。

五、试验结果

12. 低温冲击压缩耐寒温度 $T_{50}$ （℃）由下述方法求得：

（1）分析法：

式中： T'——试样全部破裂的最高温度（℃）；

ΔT——试验的温度间隔（℃）；

S——试样从开始破裂到全部破裂，破裂百分数的总和。

（2）图解法：

用试验温度和试样破裂百分率分别为纵横座标作出直线，试验点数不得少于
