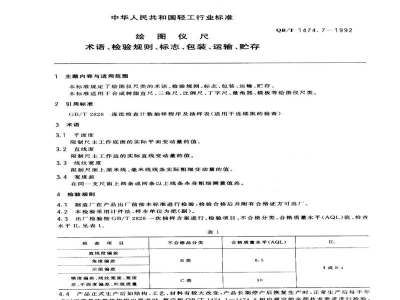

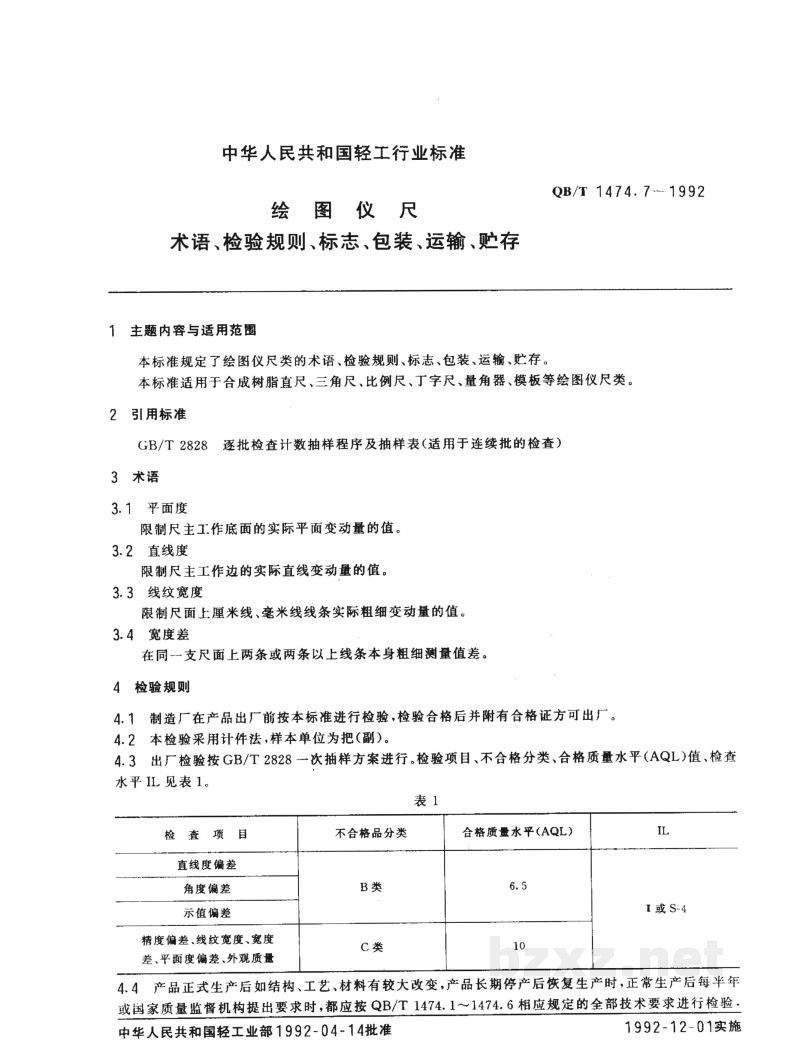

QB/T 1474.7-1992绘图仪尺术语、检验规则、标志、包装、运输、贮存

中华人民共和国轻工行业标准

绘 图 仪 尺

术语、检验规则、标志、包装、运输、贮存

QB/T 1474.7—1992

1 主题内容与适用范围

本标准规定了绘图仪尺类的术语、检验规则、标志、包装、运输、贮存。

本标准适用于合成树脂直尺、三角尺、比例尺、丁字尺、量角器、模板等绘图仪尺类。

2 引用标准

GB/T 2828 逐批检查计数抽样程序及抽样表(适用于连续批的检查)

3 术语

3.1 平面度

限制尺主工作底面的实际平面变动量的值。

3.2 直线度

限制尺主工作边的实际直线变动量的值。

3.3 线纹宽度

限制尺面上厘米线、毫米线线条实际粗细变动量的值。

3.4 宽度差

在同一支尺面上两条或两条以上线条本身粗细测量值差。

4 检验规则

4.1 制造厂在产品出厂前按本标准进行检验，检验合格后并附有合格证方可出厂。

4.2 本检验采用计数法，样本单位为把(副)。

4.3 出厂检验按GB/T 2828一次抽样方案进行。检验项目、不合格分类、合格质量水平(AQL)值，检查水平IL见表1。

4.4 产品正式生产后如结构、工艺、材料有较大改变，产品长期停产后恢复生产时，正常生产后每半年或国家质量监督机构提出要求时，都应按QB/T 1474.1~1474.6相应规定的全部技术要求进行检验。

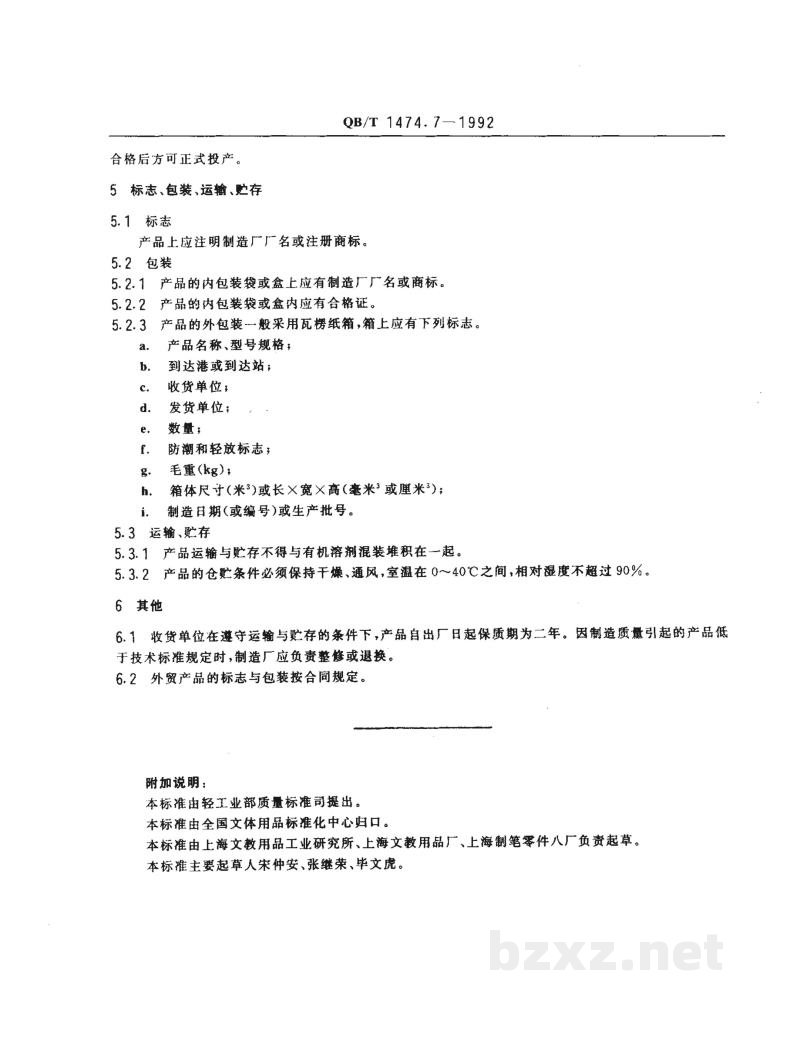

5 标志、包装、运输、贮存

5.1 标志

产品上应注明制造厂厂名或注册商标。

5.2 包装

5.2.1 产品的内包装袋或盒上应有制造厂厂名或商标。

5.2.2 产品的内包装袋或盒内应有合格证。

5.2.3 产品的外包装一般采用瓦楞纸箱，箱上应有下列标志。

• 产品名称、型号规格；
• 到达港或到达站；
• 收货单位；
• 发货单位；
• 数量；
• 防潮和轻放标志；
• 毛重(kg)；
• 箱体尺寸(米³)或长×宽×高(毫米³或厘米³)；
• 制造日期(或编号)或生产批号。

5.3 运输、贮存

5.3.1 产品运输与贮存不得与有机溶剂混装堆积在一起。

5.3.2 产品的仓贮条件必须保持干燥、通风，室温在0~40℃之间，相对湿度不超过90%。

6 其他

6.1 收货单位在遵守运输与贮存的条件下，产品自出厂日起保质期为二年。因制造质量引起的产品低于技术标准规定时，制造厂应负责整修或退换。

6.2 外贸产品的标志与包装按合同规定。

附加说明：

本标准由轻工业部质量标准司提出。
本标准由全国文体用品标准化中心归口。
本标准由上海文教用品工业研究所、上海文教用品厂、上海制笔零件八厂负责起草。
本标准主要起草人宋仲安、张继荣、毕文虎。
