HG/T 2644-1994胶辊赵氏(P.J)硬度计技术条件

中华人民共和国化工行业标准

HG/T 2644—94

胶辊赵氏(P. J)硬度计技术条件

1994-10-26 发布1995-03-01 实施

中华人民共和国化学工业部 发布

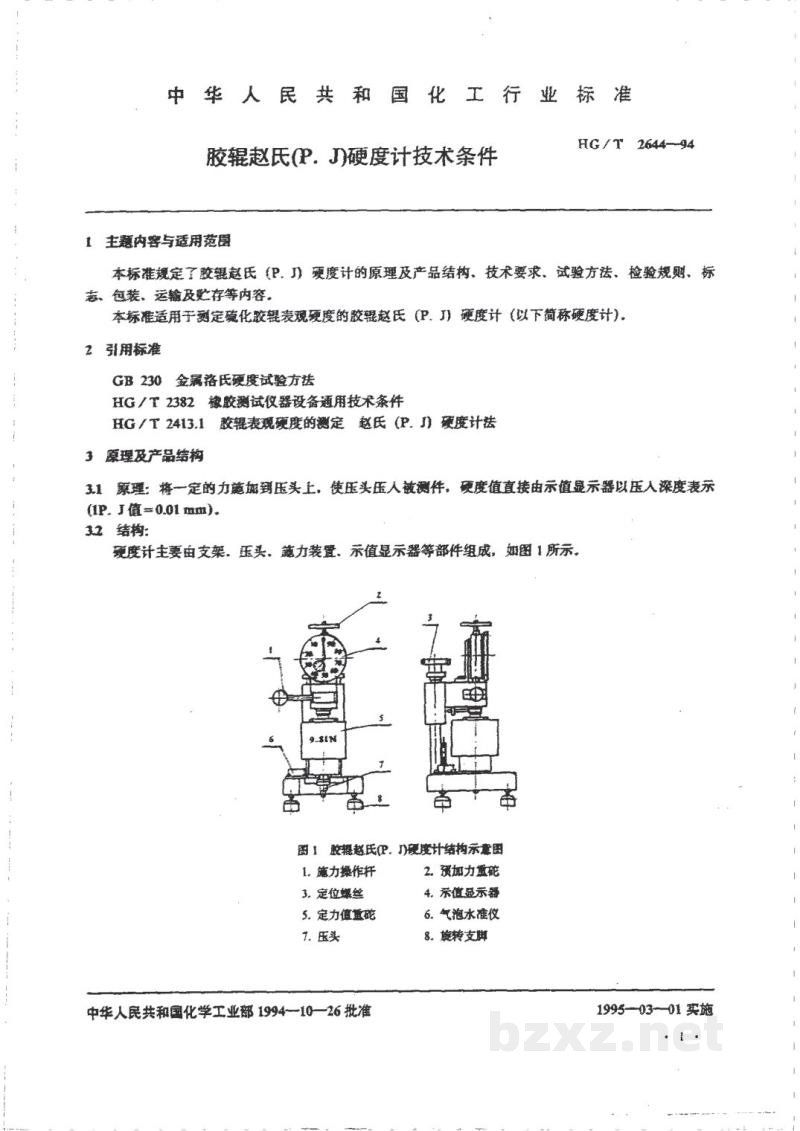

中华人民共和国化工行业标准

1 主题内容与适用范围

本标准规定了胶辊赵氏（P.J）硬度计的原理及产品结构、技术要求、试验方法、检验规则、标志、包装、运输及贮存等内容。

本标准适用于测定硫化胶辊表观硬度的胶辊赵氏（P.J）硬度计（以下简称硬度计）。

2 引用标准

GB 230 金属洛氏硬度试验方法
HG/T 2382 橡胶测试仪器设备通用技术条件
HG/T 2413.1 胶辊表观硬度的测定 赵氏（P.J）硬度计法

3 原理及产品结构

3.1 原理：将一定的力施加到压头上，使压头压入被测件，硬度值直接由示值显示器以压入深度表示（IP、J值=0.01mm）。

3.2 结构：

硬度计主要由支架、压头、施力装置、示值显示器等部件组成，如图1所示。

图1 胶辊赵氏(P.J)硬度计结构示意图

4 技术要求

4.1 正常工作条件

应符合 HG/T 2382 中 3.1 条的规定。

4.2 硬度计的精确度

误差不应超过 ±2P·J值。

4.3 支架

支架应符合 HG/T 2413.1 中 6.1.1 条的规定。升降时应保证平稳、灵活、无摆动现象。

4.4 压头

4.4.1 压头端部钢球直径为 $3.175 \pm 0.015$ mm，通过垂直钢杆与示值显示器相联。

4.4.2 压头材质为耐磨不锈蚀硬质金属，表面硬度应达 HRC48～55。表面粗糙度 Ra 值应不大于 $0.8 \mu m$。

4.5 定负荷

4.5.1 接触力为：$880 \pm 0.20$ MN
4.5.2 压入力为：$9810 \pm 0.78$ MN
4.5.3 总压力为：$10690 \pm 0.98$ MN

4.6 示值显示器

示值显示器量程为 $1 \sim 300P \cdot J$ 值。

4.7 外观质量

硬度计的外观质量应符合 HG/T 2382 中 3.2 条的规定。

4.8 耐运输颠簸性能

硬度计的耐运输颠簸性能应符合 HG/T 2382 中第 4.5 条的有关规定。

5 试验方法

试验应在 4.1 条规定的条件下进行。

5.1 试验工具及仪器

• a. 工具显微镜：50倍，测量准确度为 $0.005$ mm；
• b. 粗糙度标准比较块；
• c. 洛氏硬度计；
• d. 力传感器：准确度为 $3\%_o$。
• e. 位移传感器：准确度为 $5\%_o$。

5.2 支架的检验

按照 HG/T 2413.1 中第 7 条规定的试验操作步骤，调整定位螺丝，使定力值量砣由上向下移动二次。支架应符合 4.3 条的要求。

5.3 压头的检验

5.3.1 压头尺寸

将压头从钢杆上卸下，水平放置在工具显微镜或同等精度的其它仪器上。测量压头直径，以压头轴线为中心，每转 120度测量一次压头直径，取三次测量的平均值作为压头直径，应符合 4.4.1 的要求。

5.3.2 压头硬度

按照 GB 230，用洛氏硬度计检测压头硬度。取三次测量的平均值作为压头硬度，应符合 4.4.2 的要求。
