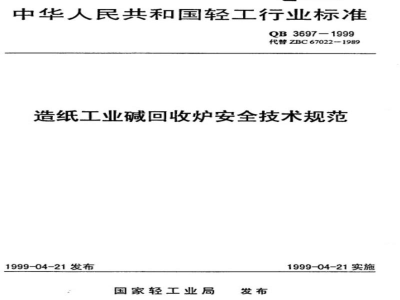

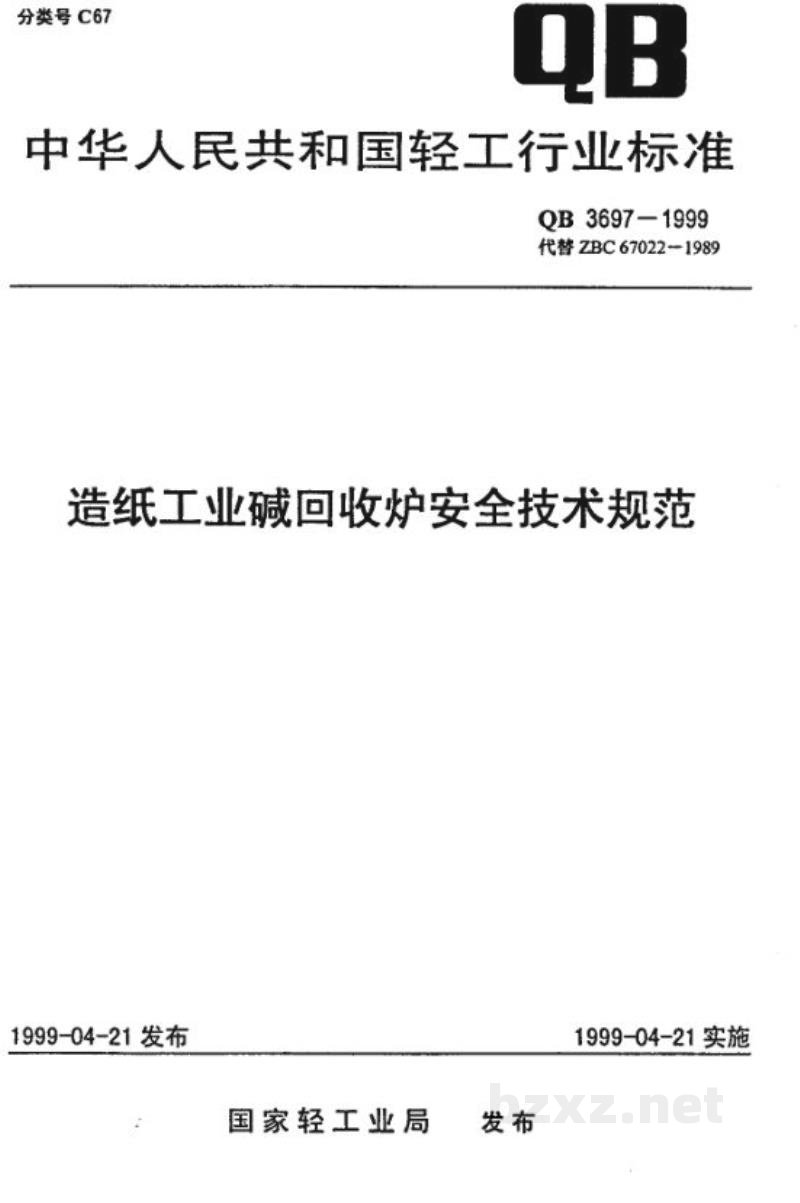

QB 3697-1999造纸工业碱回收炉安全技术规程

中华人民共和国轻工行业标准

分类号 C67 QB 3697-1999

代替 ZBC 67022—1989

造纸工业碱回收炉安全技术规范

1999-04-21 发布 1999-04-21 实施

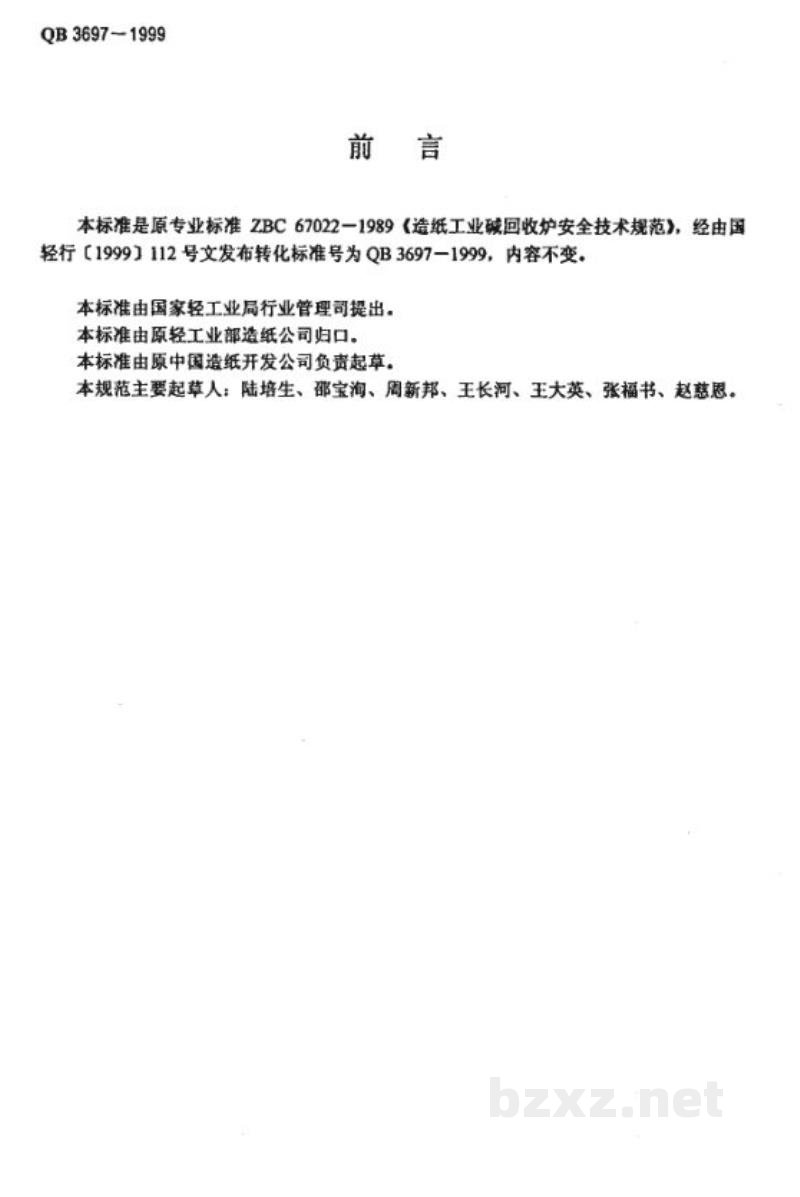

前 言

本标准是原专业标准 ZBC 67022—1989《造纸工业碱回收炉安全技术规范》，经由国家轻行〔1999〕112号文发布转化标准号为 QB 3697—1999，内容不变。

本标准由国家轻工业局行业管理司提出。
本标准由原轻工业部造纸公司归口。
本标准由原中国造纸开发公司负责起草。
本规范主要起草人：陆培生、邵宝淘、周新邦、王长河、王大英、张福书、赵慧恩。

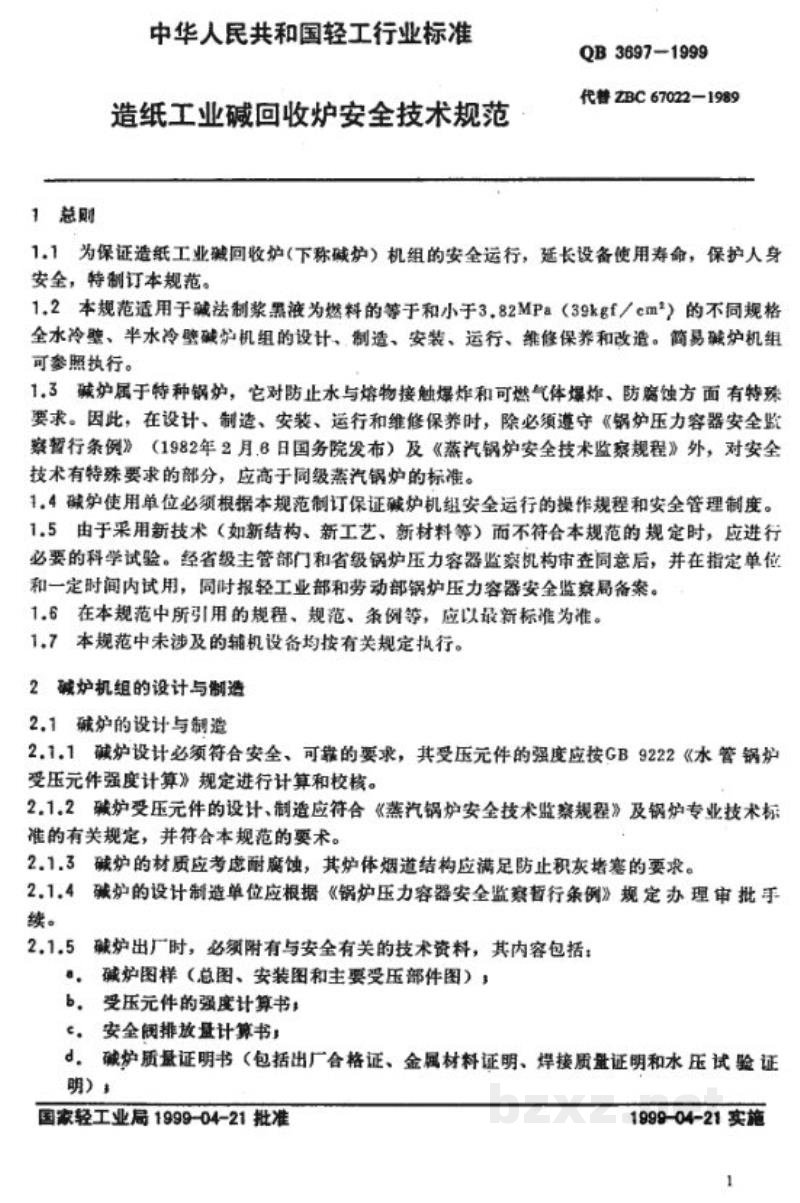

中华人民共和国轻工行业标准

造纸工业碱回收炉安全技术规范 QB 3697-1999
代替 ZBC 67022—1989

1 总则

1.1 为保证造纸工业碱回收炉(下称碱炉)机组的安全运行，延长设备使用寿命，保护人身安全，特制订本规范。

1.2 本规范适用于碱法制浆黑液为燃料的等于和小于3.82MPa（39kgf/cm²）的不同规格全水冷壁、半水冷壁碱炉机组的设计、制造、安装、运行、维修保养和改造。简易碱炉机组可参照执行。

1.3 碱炉属于特种锅炉，它对防止水与熔物接触爆炸和可燃气体爆炸、防腐蚀方面有特殊要求。因此，在设计、制造、安装、运行和维修保养时，除必须遵守《锅炉压力容器安全监察暂行条例》（1982年2月6日国务院发布）及《蒸汽锅炉安全技术监察规程》外，对安全技术有特殊要求的部分，应高于同级蒸汽锅炉的标准。

1.4 碱炉使用单位必须根据本规范制订保证碱炉机组安全运行的操作规程和安全管理制度。

1.5 由于采用新技术（如新结构、新工艺、新材料等）而不符合本规范的规定时，应进行必要的科学试验。经省级主管部门和省级锅炉压力容器监察机构审查同意后，并在指定单位和一定时间内试用，同时报轻工业部和劳动部锅炉压力容器安全监察局备案。

1.6 在本规范中所引用的规程、规范、条例等，应以最新标准为准。

1.7 本规范中未涉及的辅机设备均按有关规定执行。

2 碱炉机组的设计与制造

2.1 碱炉的设计与制造

2.1.1 碱炉设计必须符合安全、可靠的要求，其受压元件的强度应按GB 9222《水管锅炉受压元件强度计算》规定进行计算和校核。

2.1.2 碱炉受压元件的设计、制造应符合《蒸汽锅炉安全技术监察规程》及锅炉专业技术标准的有关规定，并符合本规范的要求。

2.1.3 碱炉的材质应考虑耐腐蚀，其炉体烟道结构应满足防止积灰堵塞的要求。

2.1.4 碱炉的设计制造单位应根据《锅炉压力容器安全监察暂行条例》规定办理审批手续。

2.1.5 碱炉出厂时，必须附有与安全有关的技术资料，其内容包括：

• a． 碱炉图样（总图、安装图和主要受压部件图）；
• b． 受压元件的强度计算书；
• c． 安全阀排放量计算书；
• d． 碱炉质量证明书（包括出厂合格证、金属材料证明、焊接质量证明和水压试验证明）；

国家轻工业局 1999-04-21 批准1999-04-21 实施
