NY/T 1538-2007苎麻纤维细度快速测定方法

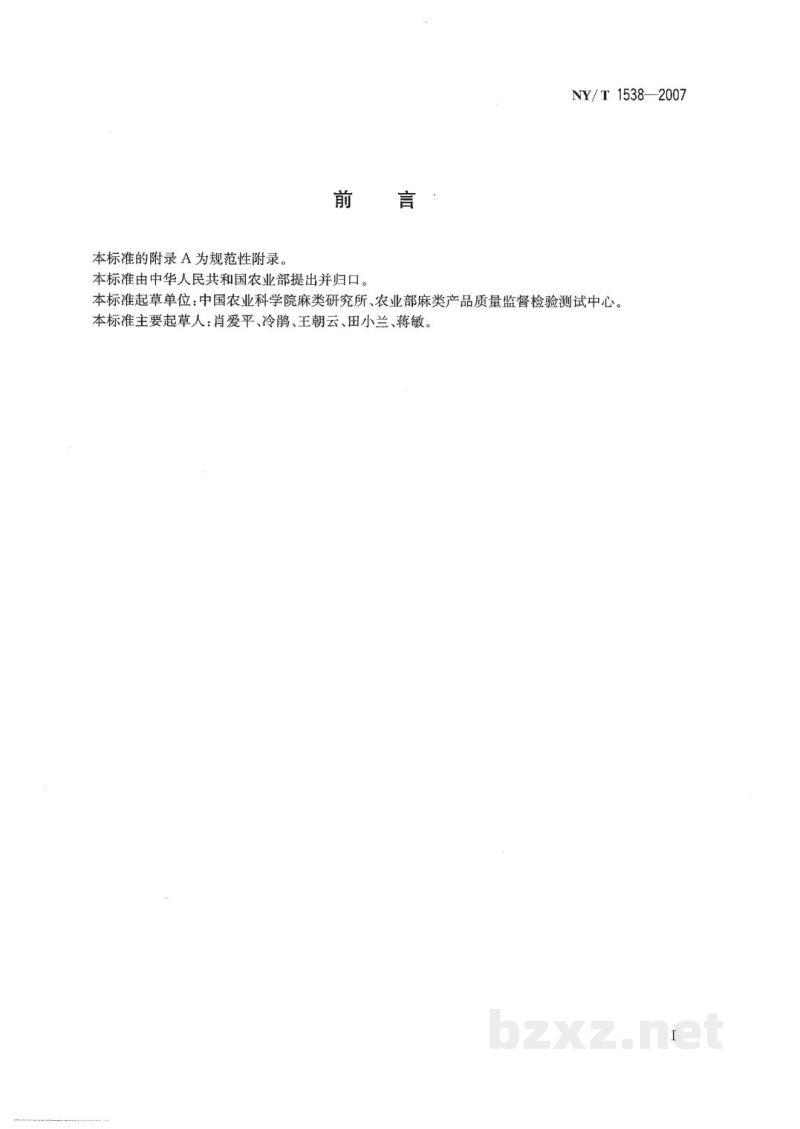

前 言

本标准的附录A为规范性附录。

本标准由中华人民共和国农业部提出并归口。

本标准起草单位：中国农业科学院麻类研究所、农业部麻类产品质量监督检验测试中心。

本标准主要起草人：肖爱平、冷鹃、王朝云、田小兰、蒋敏。

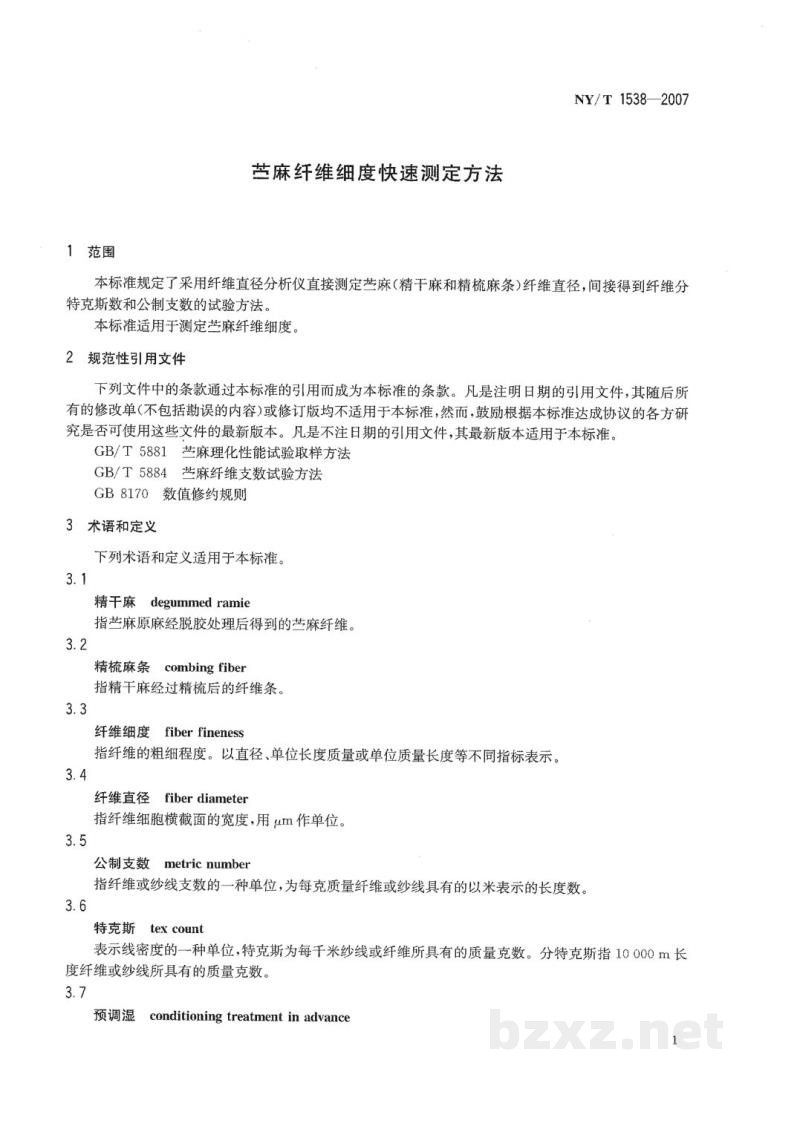

苎麻纤维细度快速测定方法

1 范围

本标准规定了采用纤维直径分析仪直接测定苎麻(精干麻和精梳麻条)纤维直径,间接得到纤维分特克斯数和公制支数的试验方法。

本标准适用于测定苎麻纤维细度。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 5881 苎麻理化性能试验取样方法

GB/T 5884 苎麻纤维支数试验方法

GB 8170 数值修约规则

3 术语和定义

下列术语和定义适用于本标准。

3.1

精干麻 degummed ramie

指苎麻原麻经脱胶处理后得到的苎麻纤维。

3.2

精梳麻条 combing fiber

指精干麻经过精梳后的纤维条。

3.3

纤维细度 fiber fineness

指纤维的粗细程度。以直径、单位长度质量或单位质量长度等不同指标表示。

3.4

纤维直径 fiber diameter

指纤维细胞横截面的宽度,用 μm 作单位。

3.5

公制支数 metric number

指纤维或纱线支数的一种单位,为每克质量纤维或纱线具有的以米表示的长度数。

3.6

特克斯 tex count

表示线密度的一种单位,特克斯为每千米纱线或纤维所具有的质量克数。分特克斯指 10 000 m 长度纤维或纱线所具有的质量克数。

3.7

预调湿 conditioning treatment in advance

NY/T 1538—2007

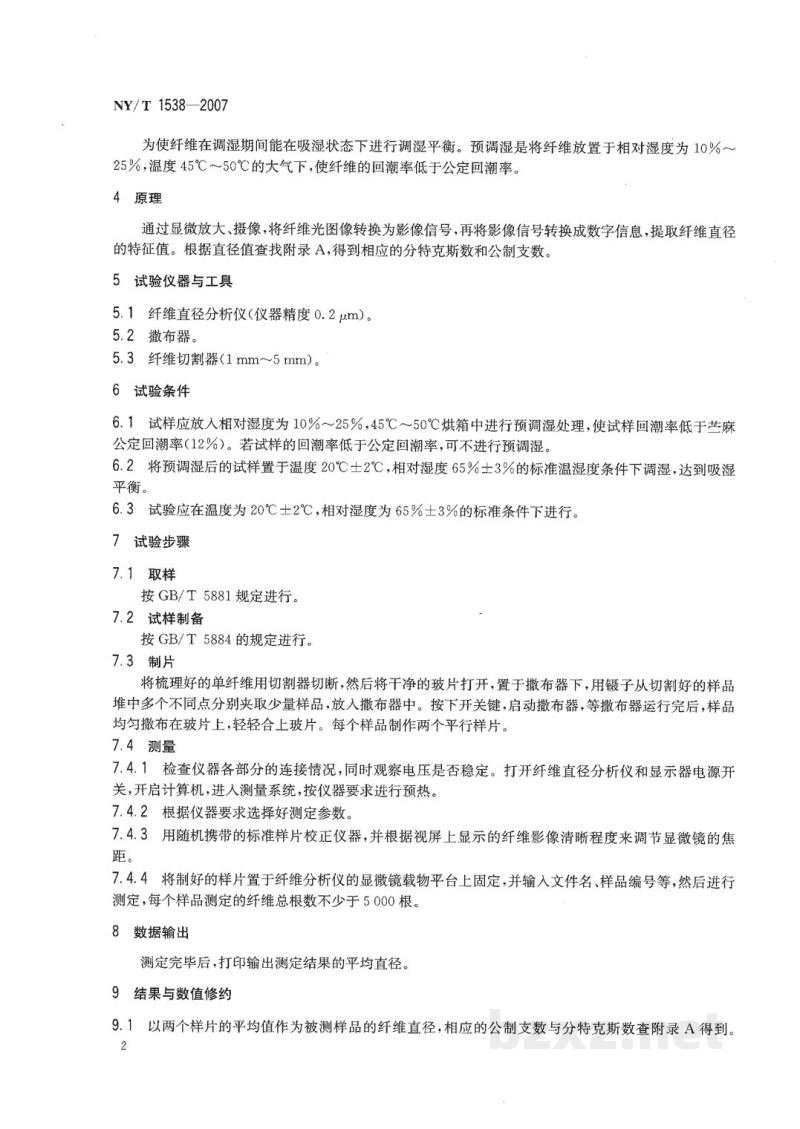

为使纤维在调湿期间能在吸湿状态下进行调湿平衡。预调湿是将纤维放置于相对湿度为 10%～25%，温度 45℃～50℃的大气下，使纤维的回潮率低于公定回潮率。

4 原理

通过显微放大、摄像，将纤维光图像转换为影像信号，再将影像信号转换成数字信息，提取纤维直径的特征值。根据直径值查找附录 A，得到相应的分特克斯数和公制支数。

5 试验仪器与工具

5.1 纤维直径分析仪(仪器精度 0.2 μm)。

5.2 撒布器。

5.3 纤维切割器(1 mm～5 mm)。

6 试验条件

6.1 试样应放入相对湿度为 10%～25%，45℃～50℃烘箱中进行预调湿处理，使试样回潮率低于苎麻公定回潮率(12%)。若试样的回潮率低于公定回潮率，可不进行预调湿。

6.2 将预调湿后的试样置于温度 20℃±2℃，相对湿度 65%±3%的标准温湿度条件下调湿，达到吸湿平衡。

6.3 试验应在温度为 20℃±2℃，相对湿度为 65%±3%的标准条件下进行。

7 试验步骤

7.1 取样

按 GB/T 5881 规定进行。

7.2 试样制备

按 GB/T 5884 的规定进行。

7.3 制片

将梳理清的单纤维用切割器切断，然后将干净的玻片打开，置于撒布器下，用镊子从切割好的样品堆中多个不同点分别夹取少量样品，放入撒布器中。按下开关键，启动撒布器，等撒布器运行完后，样品均匀散布在玻片上，轻轻合上玻片。每个样品制作两个平行样片。

7.4 测量

7.4.1 检查仪器各部分的连接情况，同时观察电压是否稳定。打开纤维直径分析仪和显示器电源开关，开启计算机，进入测量系统，按仪器要求进行预热。

7.4.2 根据仪器要求选择好测定参数。

7.4.3 用随机携带的标准样片校正仪器，并根据视屏上显示的纤维影像清晰程度来调节显微镜的焦距。

7.4.4 将制好的样片置于纤维分析仪的显微镜载物平台上固定，并输入文件名、样品编号等，然后进行测定，每个样品测定的纤维总根数不少于 5000 根。

8 数据输出

测定完毕后，打印输出测定结果的平均直径。

9 结果与数值修约

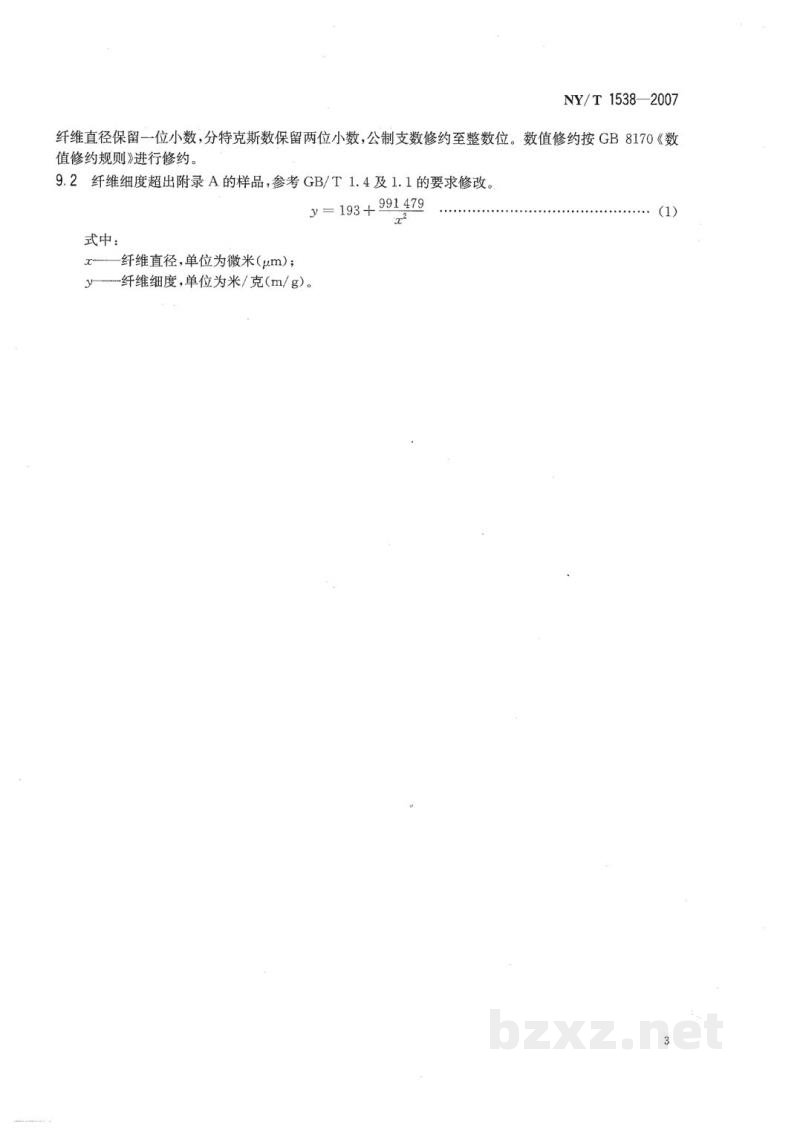

9.1 以两个样片的平均值作为被测样品的纤维直径，相应的公制支数与分特克斯数查附录 A 得到。
