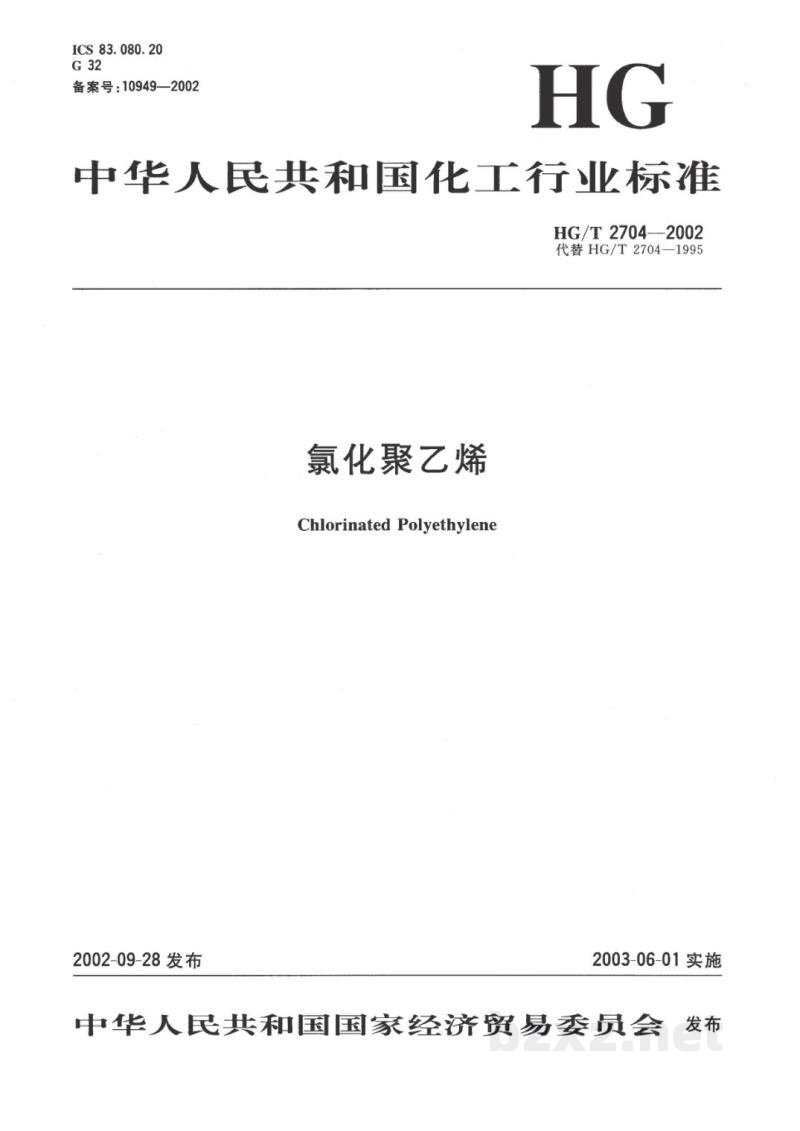

HG/T 2704-2002氯化聚乙烯

中华人民共和国化工行业标准

HG/T 2704—2002
代替 HG/T 2704—1995

氯化聚乙烯

Chlorinated Polyethylene

中华人民共和国国家经济贸易委员会发布

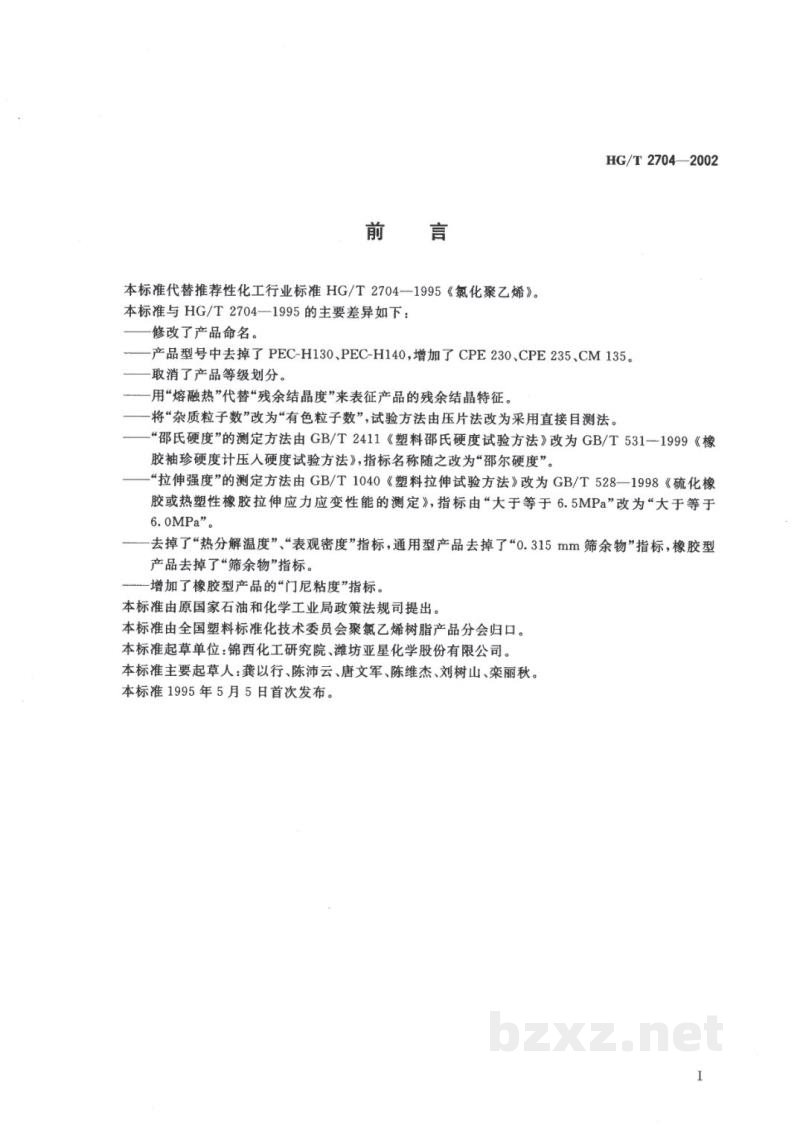

前言

本标准代替推荐性化工行业标准 HG/T 2704—1995《氯化聚乙烯》。

本标准与 HG/T 2704—1995 的主要差异如下：

• ——修改了产品命名。
• ——产品型号中去掉了 PEC-H130、PEC-H140，增加了 CPE 230, CPE 235, CM 135。
• ——取消了产品等级划分。
• ——用“熔融热”代替“残余结晶度”来表征产品的残余结晶特征。
• ——将“杂质粒子数”改为“有色粒子数”，试验方法由压片法改为采用直接目测法。
• ——“邵氏硬度”的测定方法由 GB/T 2411《塑料邵氏硬度试验方法》改为 GB/T 531—1999《橡胶袖珍硬度计压入硬度试验方法》，指标名称随之改为“邵尔硬度”。
• ——“拉伸强度”的测定方法由 GB/T 1040《塑料拉伸试验方法》改为 GB/T 528—1998《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》，指标由“大于等于6.5MPa”改为“大于等于6.0MPa”。
• ——去掉了“热分解温度”、“表观密度”指标，通用型产品去掉了“0.315 mm 筛余物”指标，橡胶型产品去掉了“筛余物”指标。
• ——增加了橡胶型产品的“门尼粘度”指标。

本标准由原国家石油和化学工业局政策法规司提出。

本标准由全国塑料标准化技术委员会聚氯乙烯树脂产品分会归口。

本标准起草单位：锦西化工研究院、潍坊亚星化学股份有限公司。

本标准主要起草人：龚以行、陈沛云、唐文军、陈维杰、刘树山、栾丽秋。

本标准 1995 年 5 月 5 日首次发布。

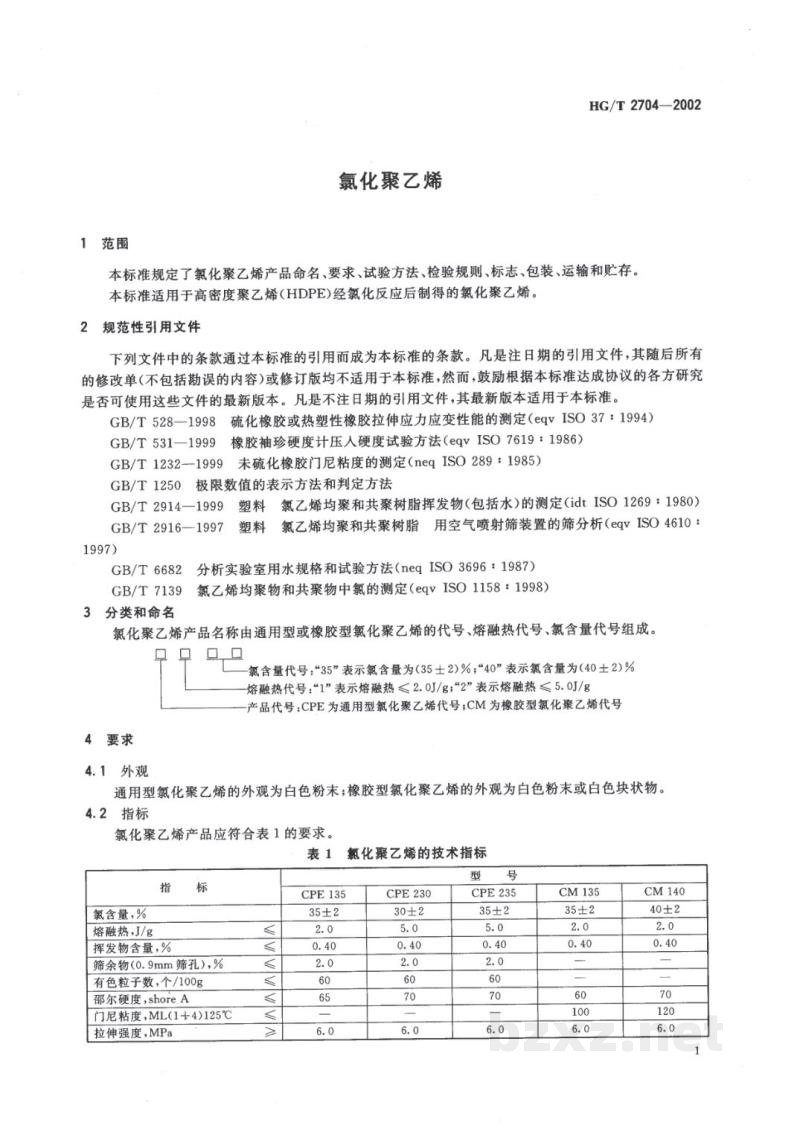

氯化聚乙烯

1 范围

本标准规定了氯化聚乙烯产品命名、要求、试验方法、检验规则、标志、包装、运输和贮存。

本标准适用于高密度聚乙烯(HDPE)经氯化反应后制得的氯化聚乙烯。

2 规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 528—1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv ISO 37:1994)

GB/T 531—1999 橡胶袖珍硬度计压人硬度试验方法(eqv ISO 7619 : 1986)

GB/T 1232—1999 未硫化橡胶门尼粘度的测定(neq ISO 289:1985)

GB/T 1250 极限数值的表示方法和判定方法

GB/T 2914—1999 塑料氯乙烯均聚和共聚树脂挥发物(包括水)的测定(idt ISO 1269:1980)

GB/T 2916—1997 塑料氯乙烯均聚和共聚树脂用空气喷射筛装置的筛分析(eqv ISO 4610 : 1997)

GB/T 6682 分析实验室用水规格和试验方法(neq ISO 3696:1987)

GB/T 7139 氯乙烯均聚物和共聚物中氯的测定(eqv ISO 1158:1998)

3 分类和命名

氯化聚乙烯产品名称由通用型或橡胶型氯化聚乙烯的代号、熔融热代号、氯含量代号组成。

[图片]

氯含量代号:“35”表示氯含量为(35±2)%;“40”表示氯含量为(40±2)%

熔融热代号:“1”表示熔融热≤ 2.0J/g;“2”表示熔融热 ≤ 5.0J/g

产品代号:CPE为通用型氯化聚乙烯代号;CM为橡胶型氯化聚乙烯代号

4 要求

4.1 外观

通用型氯化聚乙烯的外观为白色粉末;橡胶型氯化聚乙烯的外观为白色粉末或白色块状物。

4.2 指标

氯化聚乙烯产品应符合表1的要求。

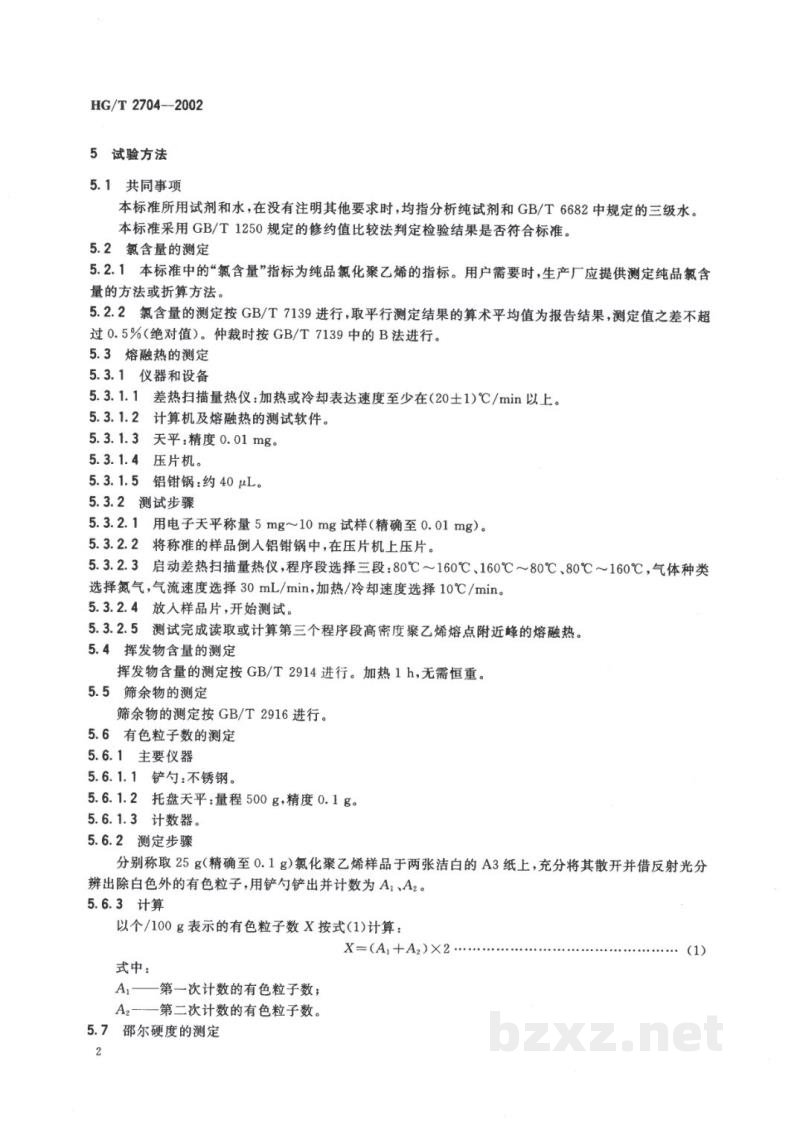

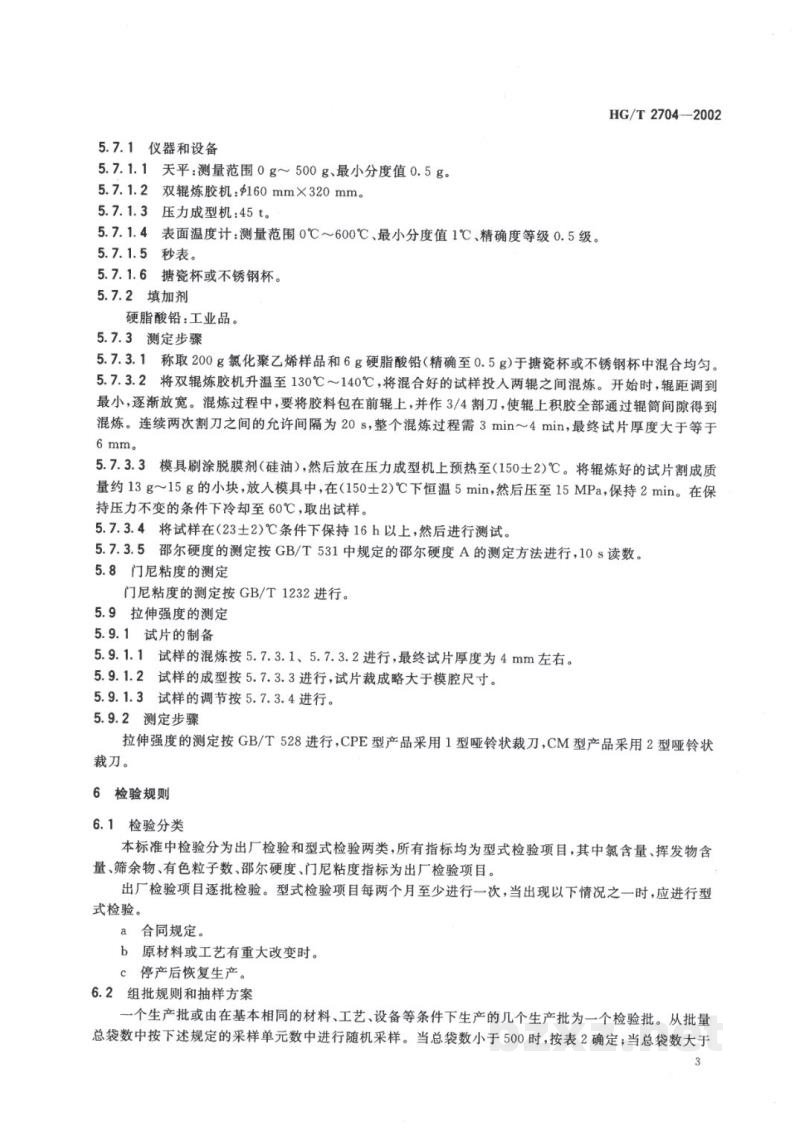

表1 氯化聚乙烯的技术指标
