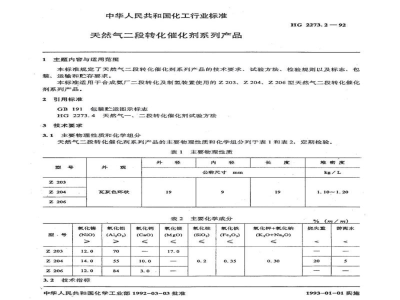

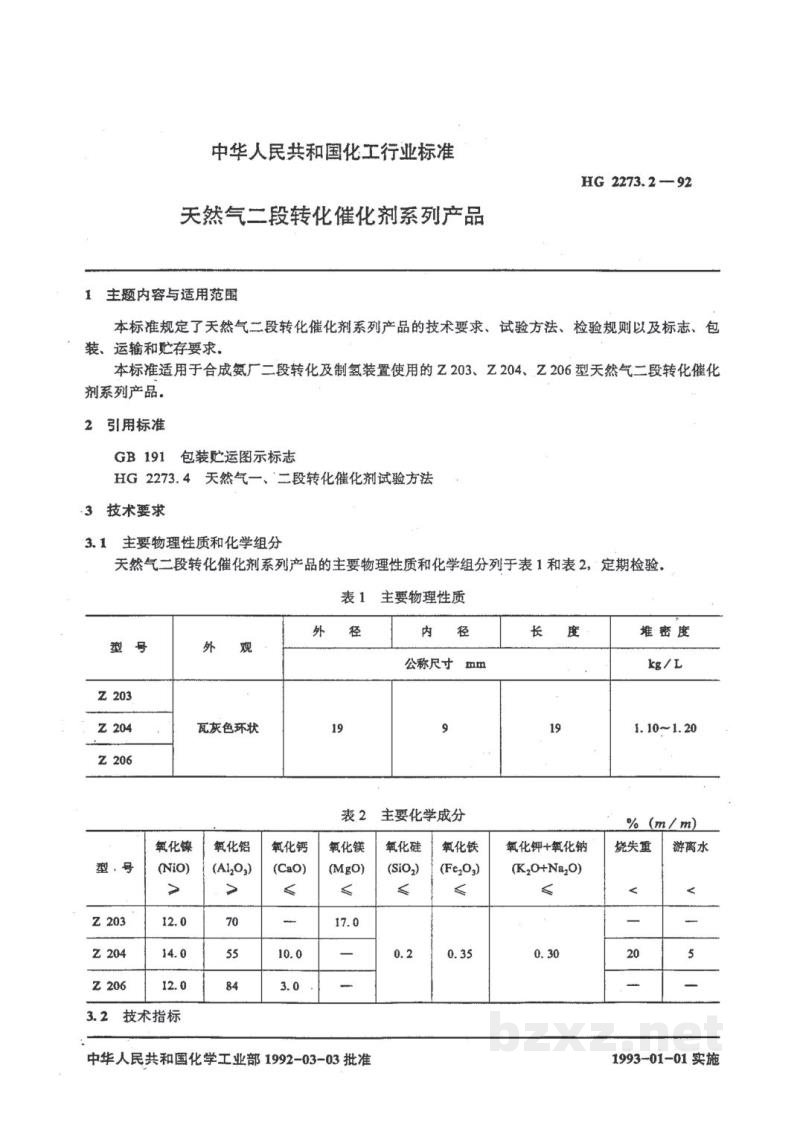

中华人民共和国化工行业标准
HG 2273.2—92
天然气二段转化催化剂系列产品
1 主题内容与适用范围
本标准规定了天然气二段转化催化剂系列产品的技术要求、试验方法、检验规则以及标志、包装、运输和贮存要求。
本标准适用于合成氨厂二段转化及制氢装置使用的Z 203、Z 204、Z 206型天然气二段转化催化剂系列产品。
2 引用标准
- GB 191 包装贮运图示标志
- HG 2273.4 天然气一、二段转化催化剂试验方法
3 技术要求
3.1 主要物理性质和化学组分
天然气二段转化催化剂系列产品的主要物理性质和化学组分列于表1和表2，定期检验。
表1 主要物理性质
| 型号 | 外观 | 公称尺寸 mm | 堆密度 kg/L |
||
|---|---|---|---|---|---|
| 外径 | 内径 | 长度 | |||
| Z 203 | 瓦灰色环状 | 19 | 9 | 19 | 1.10~1.20 |
| Z 204 | |||||
| Z 206 | |||||
表2 主要化学成分 % (m/m)
| 型号 | 成分及指标 | 烧失重 < |
游离水 < |
||||||
|---|---|---|---|---|---|---|---|---|---|
| 氧化镍 ($\text{NiO}$) |
氧化铝 ($\text{Al}_2\text{O}_3$) |
氧化钙 ($\text{CaO}$) |
氧化镁 ($\text{MgO}$) |
氧化硅 ($\text{SiO}_2$) |
氧化铁 ($\text{Fe}_2\text{O}_3$) |
氧化钾+氧化钠 ($\text{K}_2\text{O}+\text{Na}_2\text{O}$) |
|||
| > | > | ≤ | ≤ | ≤ | ≤ | ≤ | |||
| Z 203 | 12.0 | 70 | — | 17.0 | 0.2 | 0.35 | 0.30 | — | — |
| Z 204 | 14.0 | 55 | 10.0 | — | 20 | 5 | |||
| Z 206 | 12.0 | 84 | 3.0 | — | — | — | |||
