GB/T 15049.1-1994CAD标准件图形文件　编制总则

中华人民共和国国家标准

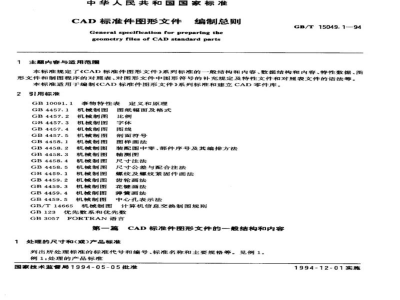

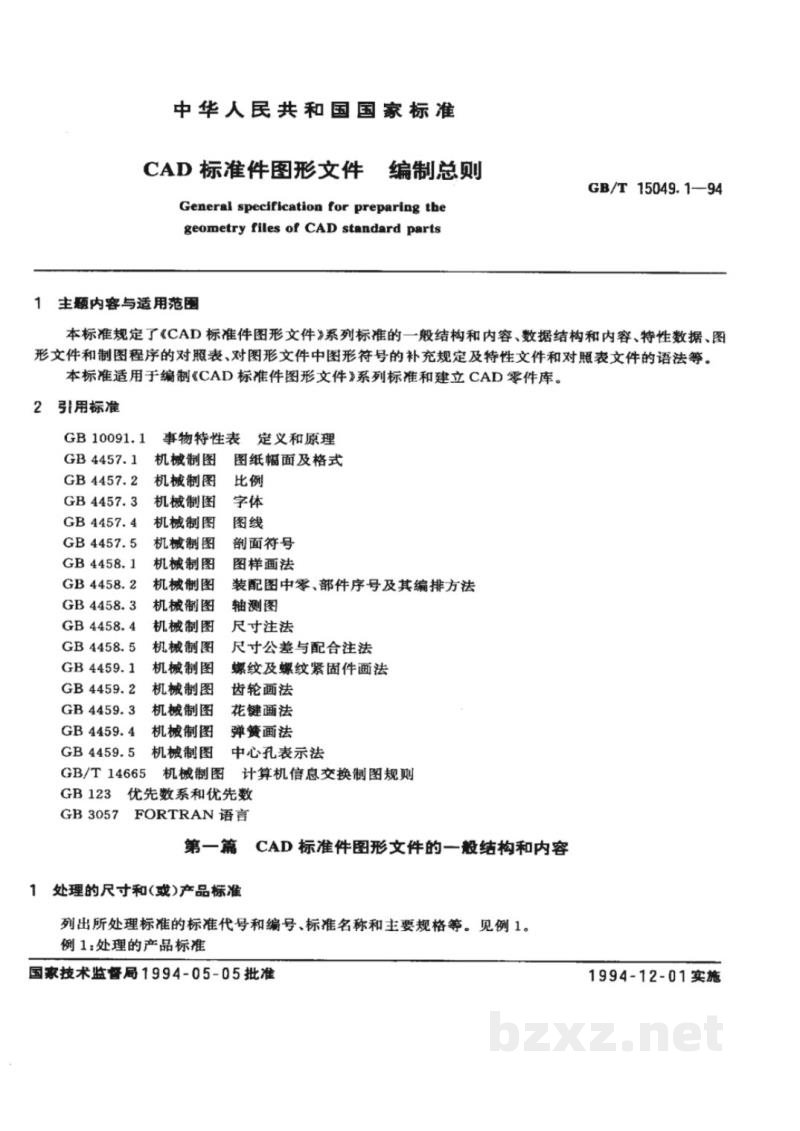

CAD 标准件图形文件 编制总则

GB/T 15049.1—94

General specification for preparing the
geometry files of CAD standard parts

1 主题内容与适用范围

本标准规定了《CAD 标准件图形文件》系列标准的一般结构和内容、数据结构和内容、特性数据、图形文件和制图程序的对照表，对图形文件中图形符号的补充规定及特性文件和对照表文件的语法等。

本标准适用于编制《CAD 标准件图形文件》系列标准和建立 CAD 零件库。

2 引用标准

• GB 10091.1 事物特性表 定义和原理
• GB 4457.1 机械制图 图纸幅面及格式
• GB 4457.2 机械制图 比例
• GB 4457.3 机械制图 字体
• GB 4457.4 机械制图 图线
• GB 4457.5 机械制图 剖面符号
• GB 4458.1 机械制图 图样画法
• GB 4458.2 机械制图 装配图中零、部件序号及其编排方法
• GB 4458.3 机械制图 轴测图
• GB 4458.4 机械制图 尺寸注法
• GB 4458.5 机械制图 尺寸公差与配合注法
• GB 4459.1 机械制图 螺纹及螺纹紧固件画法
• GB 4459.2 机械制图 齿轮画法
• GB 4459.3 机械制图 花键画法
• GB 4459.4 机械制图 弹簧画法
• GB 4459.5 机械制图 中心孔表示法
• GB/T 14665 机械制图 计算机信息交换制图规则
• GB 123 优先数系和优先数
• GB 3057 FORTRAN 语言

第一篇 CAD 标准件图形文件的一般结构和内容

1 处理的尺寸和(或)产品标准

列出所处理标准的标准代号和编号、标准名称和主要规格等。见例 1。

例 1：处理的产品标准
实施日期: 1994-12-01

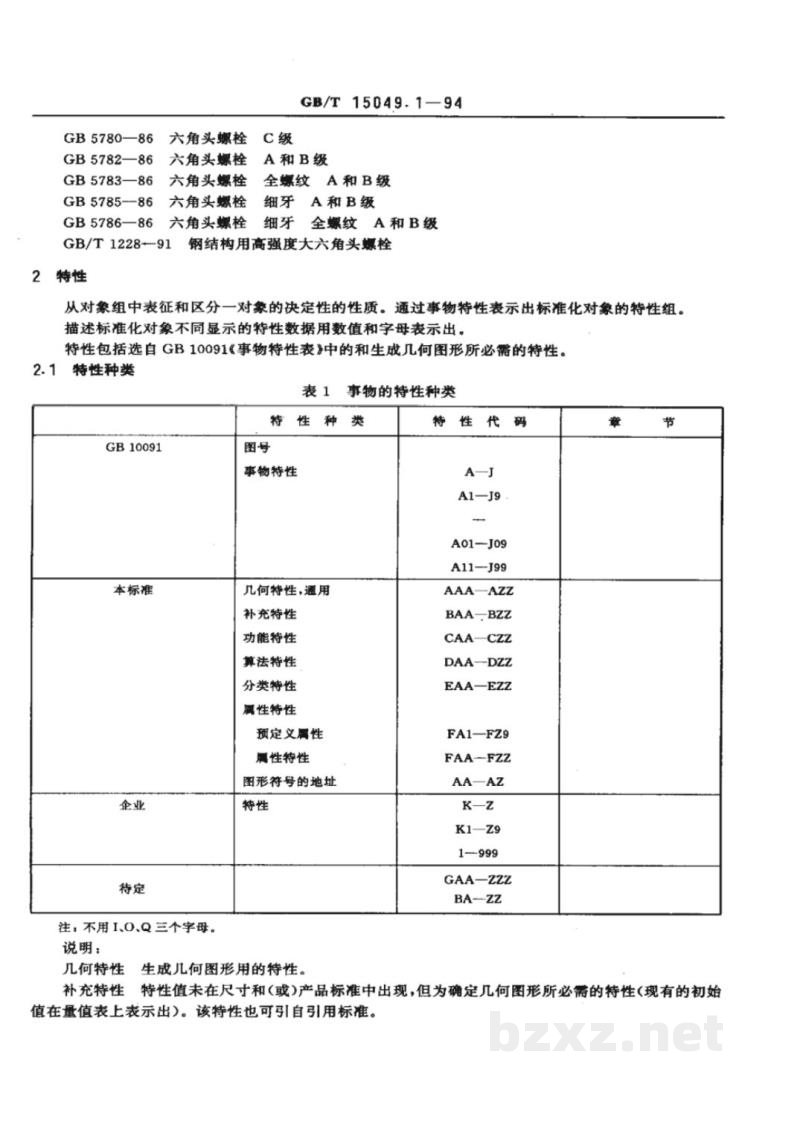

2 特性

从对象组中表征和区分一对象的决定性的性质。通过事物特性表示出标准化对象的特性组。

描述标准化对象不同显示的特性数据用数值和字母表示出。

特性包括选自GB 10091《事物特性表》中的和生成几何图形所必需的特性。

2.1 特性种类

注：不用I、O、Q三个字母。

说明：

几何特性 生成几何图形用的特性。

补充特性 特性值未在尺寸和(或)产品标准中出现，但为确定几何图形所必需的特性(现有的初始值在量值表上表示出)。该特性也可引自引用标准。

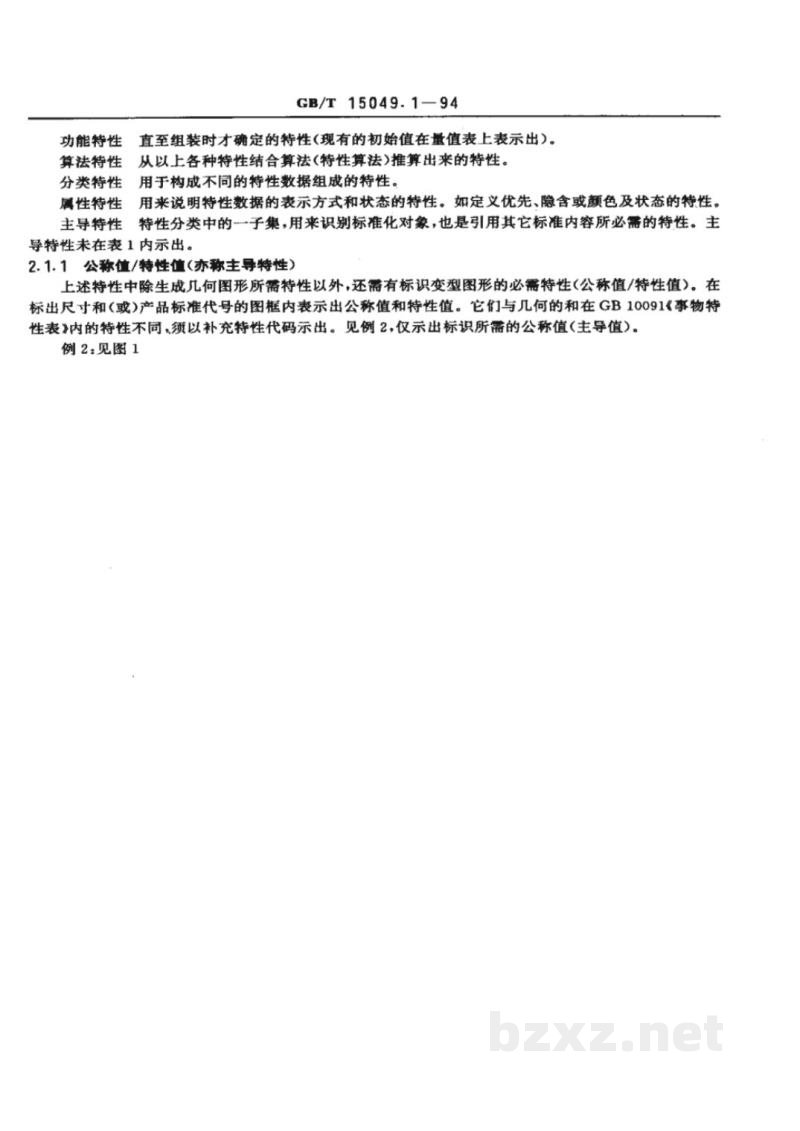

2.1.1 公称值/特性值(亦称主导特性)

上述特性中除生成几何图形所需特性以外，还需有标识变型图形的必需特性(公称值/特性值)。在标出尺寸和(或)产品标准代号的图框内表示出公称值和特性值。它们与几何的和在GB 10091《事物特性表》内的特性不同，须以补充特性代码示出。见例2，仅示出标识所需的公称值(主导值)。

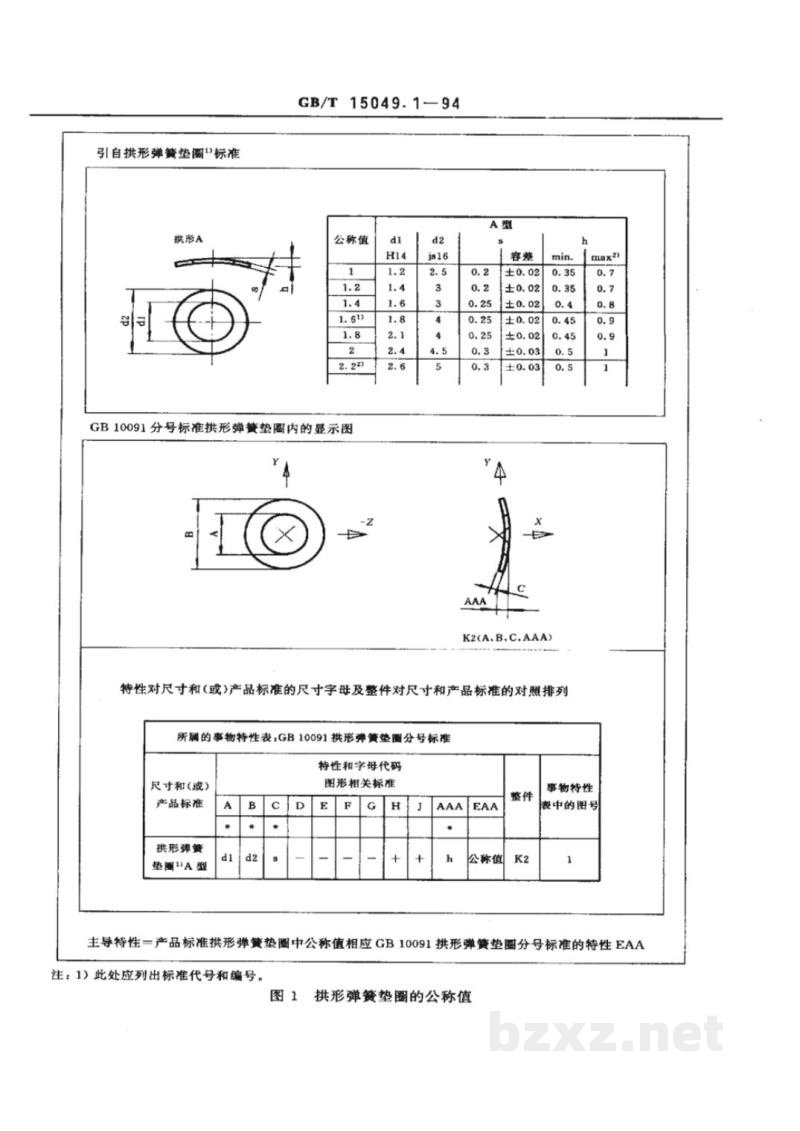

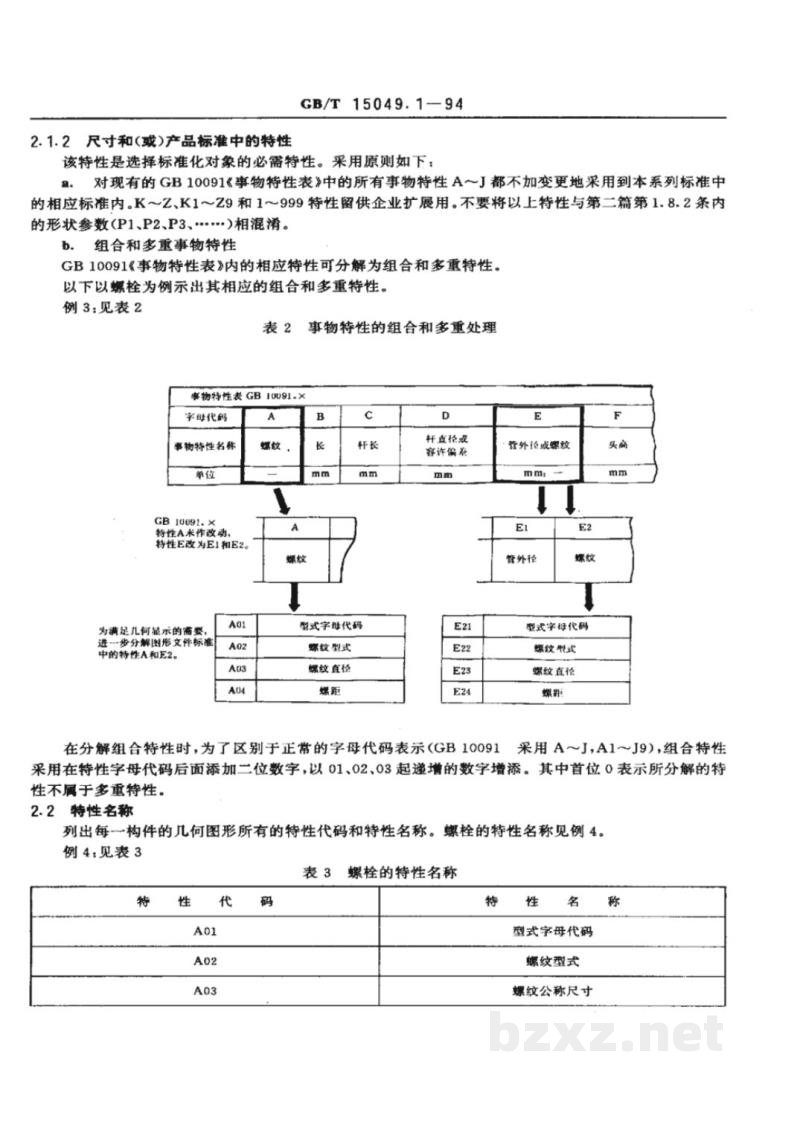

例2:见图1
