基本信息

标准号： HG/T 2503-1993

HG/T 2503-1993聚碳酸酯树脂

标准类别：化工行业标准(HG)

英文名称：Specification for polycarbonate resins by melt method

发布日期：1993-09-08

实施日期：1994-07-01

作废日期：2023-04-01

出版语种：简体中文

下载格式：.zip.pdf

标准分类号

标准ICS号：橡胶和塑料工业>>83.040橡胶原料和塑料原料

中标分类号：化工>>合成材料>>G32合成树脂、塑料

关联标准

替代情况：被HG/T 2503-2022代替;原标准号GB 2920-1982

出版信息

页数：11页

标准价格：15.0

标准简介

原标准号GB 2920-1982

标准内容

第 1 页
第 2 页
第 3 页
第 4 页
第 5 页

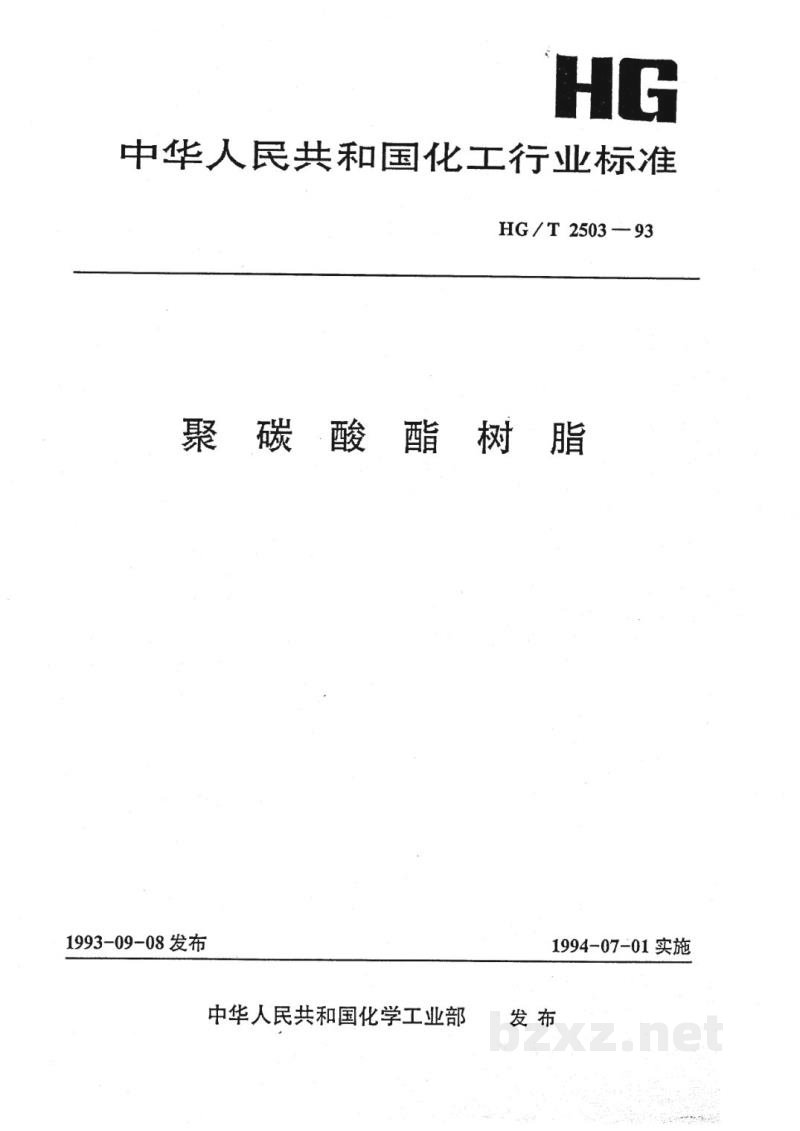

中华人民共和国化工行业标准

HG/T 2503—93

聚碳酸酯树脂

1993-09-08发布 1994-07-01实施

中华人民共和国化学工业部发布

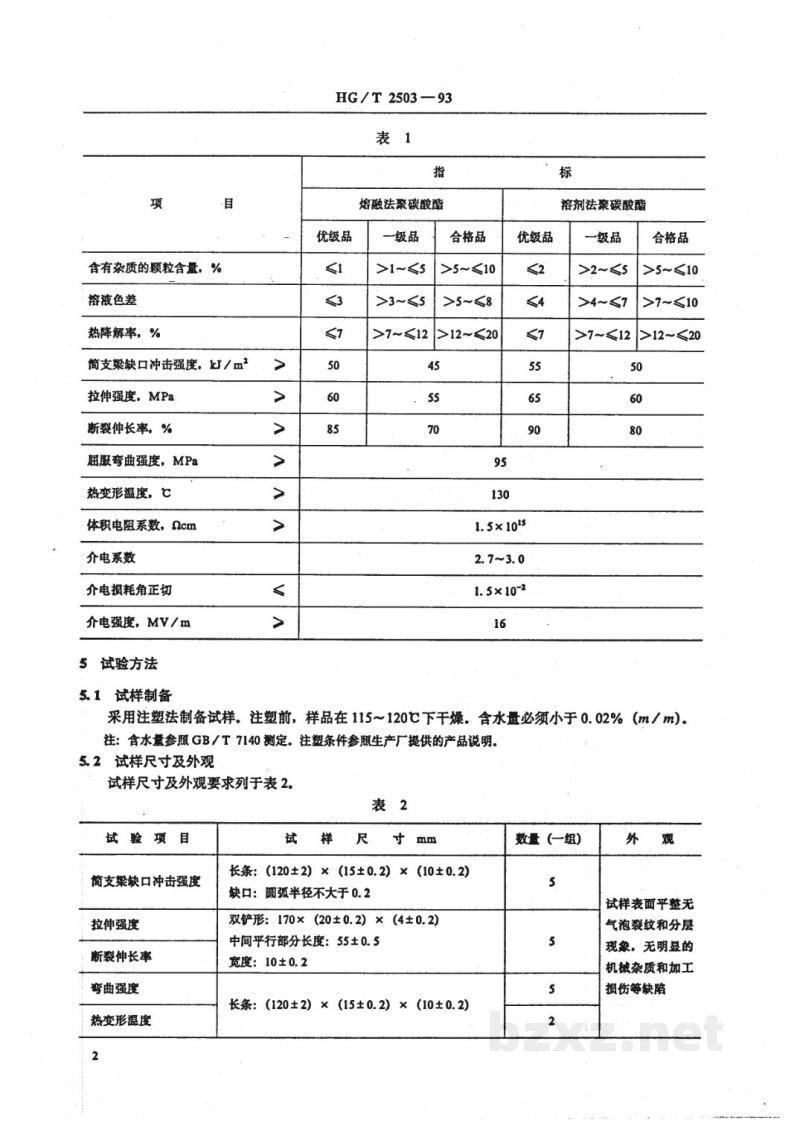

HG/T 2503—93

表 1

项目	指标
	熔融法聚碳酸酯			溶剂法聚碳酸酯
	优级品	一级品	合格品	优级品	一级品	合格品
含有杂质的颗粒含量，%	≤1	>1～≤5	>5～≤10	≤2	>2～≤5	>5～≤10
溶液色差	≤3	>3～≤5	>5～≤8	≤4	>4～≤7	>7～≤10
热降解率，%	≤7	>7～≤12	>12～≤20	≤7	>7～≤12	>12～≤20
简支梁缺口冲击强度，kJ/m³	50 45		55 50
拉伸强度，MPa	60 55		65 60
断裂伸长率，%	85 70		90 80
屈服弯曲强度，MPa	> 95
热变形温度，℃	> 130
体积电阻系数，$\Omega\cdot$m	>$1.5 \times 10^{15}$
介电系数	2.7～3.0
介电损耗角正切	≤$1.5 \times 10^{-2}$
介电强度，MV/m	> 16

5 试验方法

5.1 试样制备

采用注塑法制备试样。注塑前，样品在 115～120℃下干燥。含水量必须小于 0.02% (m/m)。

注：含水量参照 GB/T 7140 测定。注塑条件参照生产厂提供的产品说明。

5.2 试样尺寸及外观

试样尺寸及外观要求列于表 2。

表 2

试验项目	试样尺寸 mm	数量（一组）	外观
简支梁缺口冲击强度拉伸强度断裂伸长率弯曲强度热变形温度	长条：$(120\pm 2) \times (15\pm 0.2) \times (10\pm 0.2)$ 缺口：圆弧半径不大于 0.2 双铲形：$170 \times (20\pm 0.2) \times (4\pm 0.2)$ 中间平行部分长度：$55\pm 0.5$ 宽度：$10\pm 0.2$ 长条：$(120\pm 2) \times (15\pm 0.2) \times (10\pm 0.2)$	5 5 5 2	试样表面平整无气泡裂纹和分层现象，无明显的机械杂质和加工损伤等缺陷

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

📥 下载资源免费下载解压密码 www.bzxz.net

🌀 夸克网盘

前往下载 →

💡 点击"前往下载"跳转网盘，直接保存文件遇到问题？

标准图片预览

GB/T 1040	塑料拉伸试验方法
GB/T 1043	塑料简支梁冲击试验方法
GB/T 1408	固体电工绝缘材料工频击穿电压击穿强度和耐压试验方法
GB/T 1409	固体电工绝缘材料在工频音频高频下介电系数和介质损耗角正切试验方法
GB/T 1410	固体电工绝缘材料绝缘电阻体积电阻系数和表面电阻系数试验方法
GB/T 1632	聚合物稀溶液粘数和特性粘数的测定方法标准准则及通用条件
GB/T 1634	塑料弯曲负载热变形温度试验方法
GB 2918	塑料试样的状态调节和试验的标准环境
GB/T 3682	热塑性塑料熔体流动速率试验方法
GB/T 7140	聚对苯二甲酸乙二醇酯粒料中含水量的测定
GB/T 9341	塑料弯曲性能试验方法

基本信息

HG/T 2503-1993聚碳酸酯树脂

标准分类号

关联标准

出版信息

相关单位信息

标准简介

标准内容

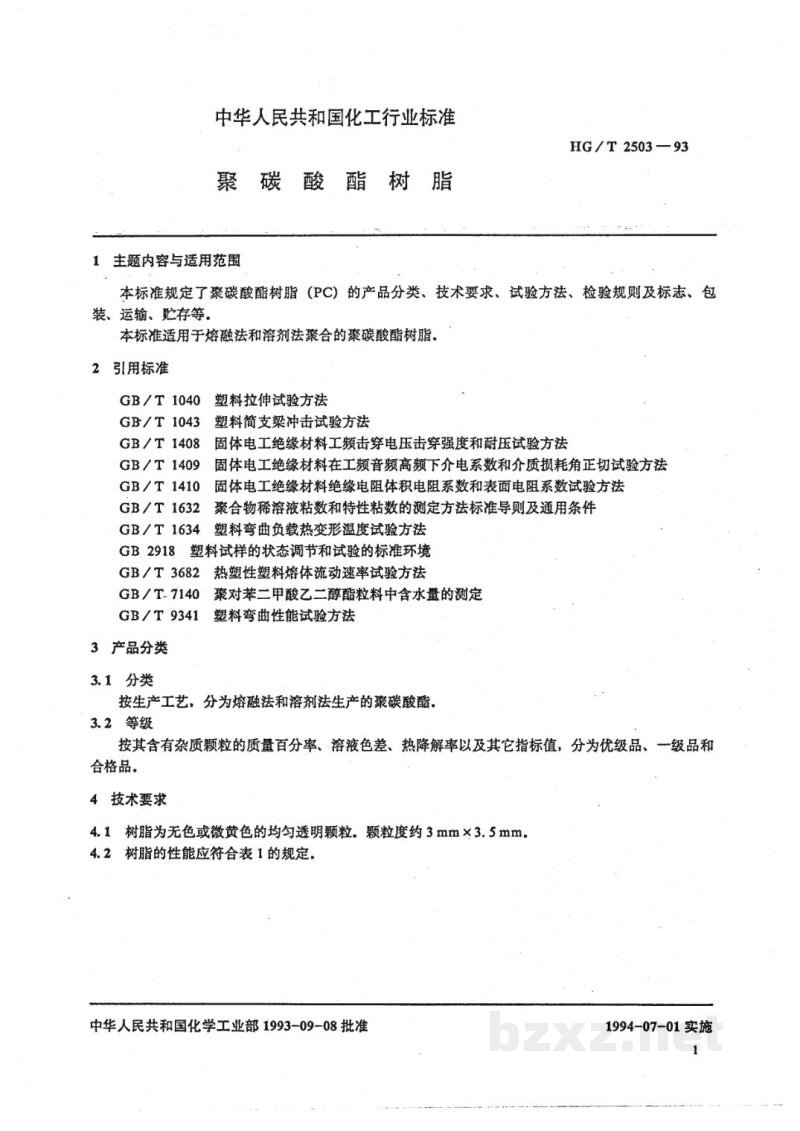

中华人民共和国化工行业标准

聚碳酸酯树脂

中华人民共和国化工行业标准

聚碳酸酯树脂

1 主题内容与适用范围

2 引用标准

3 产品分类

4 技术要求

HG/T 2503—93

5 试验方法

5.1 试样制备

5.2 试样尺寸及外观

标准图片预览
