GB/T 4391-1995
基本信息
标准号： GB/T 4391-1995
中文名称：双头扳手的对边尺寸组配
标准类别：国家标准(GB)
英文名称： Double-ended spanners - Dimensions of opposite sides
标准状态：现行
发布日期：1995-10-24
实施日期：1996-07-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：44767
标准分类号
标准ICS号：52.140
中标分类号：机械>>工艺装备>>J47手工工具
出版信息
页数：3页
标准价格：8.0 元
相关单位信息
首发日期：1984-05-14
复审日期：2004-10-14
起草单位：全国五金标准化技委会
归口单位：全国五金制品标准化技术委员会
发布部门：中国轻工业联合会
主管部门：中国轻工业联合会
标准简介
GB/T 4391-1995 双头扳手的对边尺寸组配 GB/T4391-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

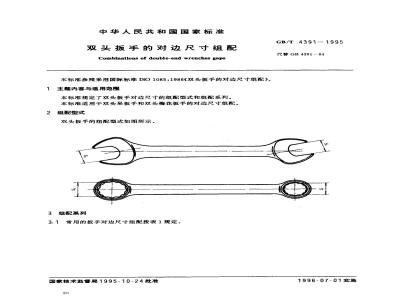

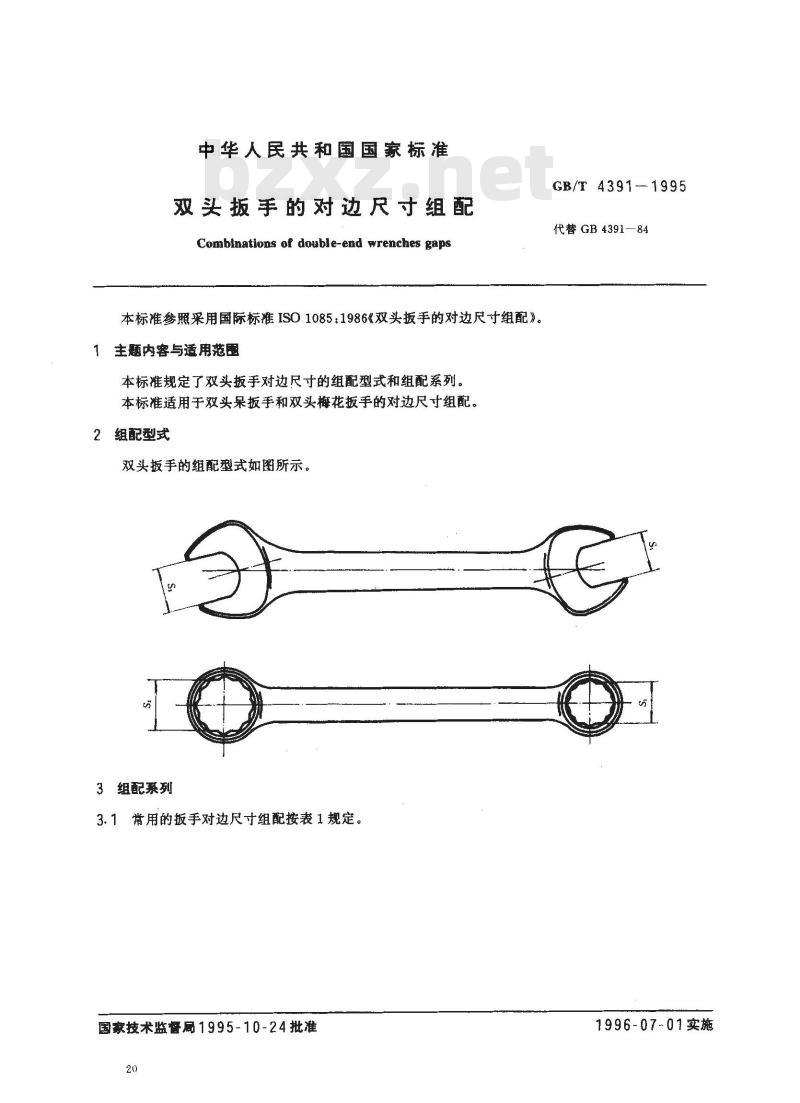

中华人民共和国国家标准
双头扳手的对边尺寸组配
Combinations of double-end wrenches gaps本标准参照采用国际标准ISO1085:1986《双头扳手的对边尺寸组配》。主题内容与适用范围
本标准规定了双头扳手对边尺寸的组配型式和组配系列。本标准适用于双头呆扳手和双头梅花扳手的对边尺寸组配。2组配型式
双头扳手的组配型式如图所示。3组配系列

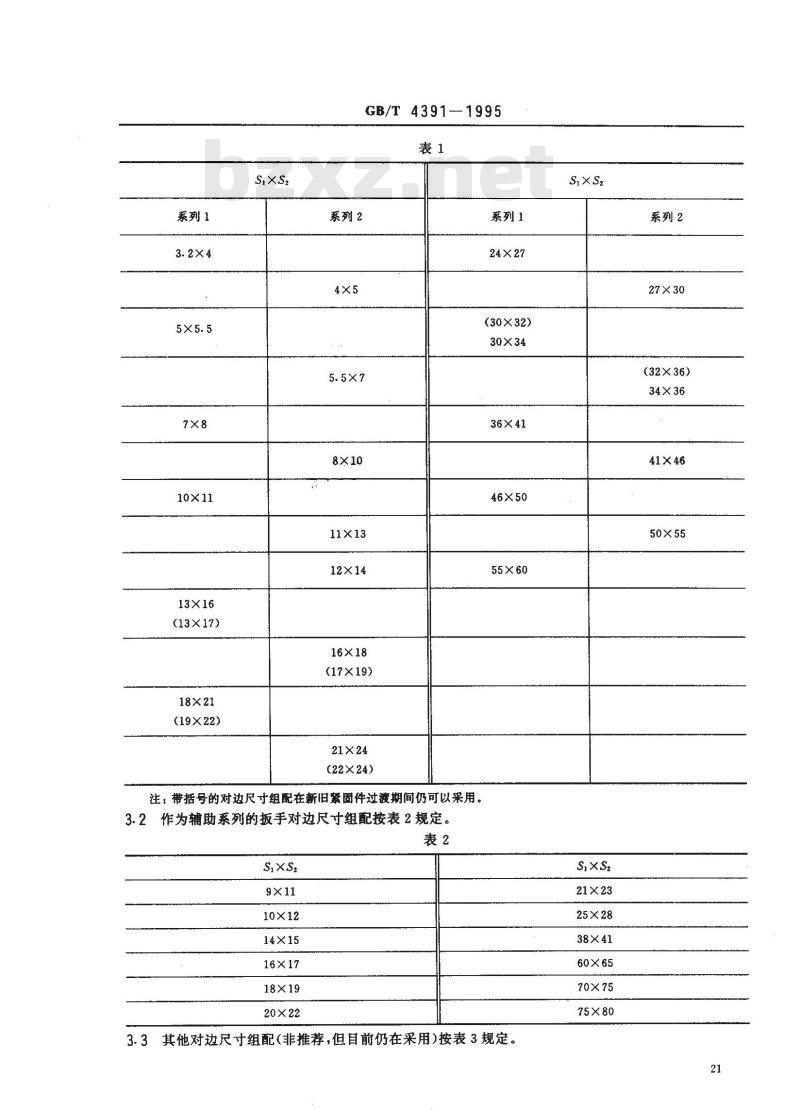

3.1常用的扳手对边尺寸组配按表1规定。国家技术监督局1995-10-24批准20此内容来自标准下载网
GB/T4391--1995
代替GB4391—84
1996-07-01实施
系列1
10×11
13×16
(13×17)
18×21
(19×22)
GB/T4391--1995
系列2
11×13
12×14
16×18
(17×19)
21×24
(22×24)
注：带括号的对边尺寸组配在新旧紧固件过渡期间仍可以采用。3.2作为辅助系列的扳手对边尺寸组配按表2规定。表2
10×12
14×15
16×17
18×19
20×22
系列1
24×27
(30×32)
30×34
36×41
46×50
55×60

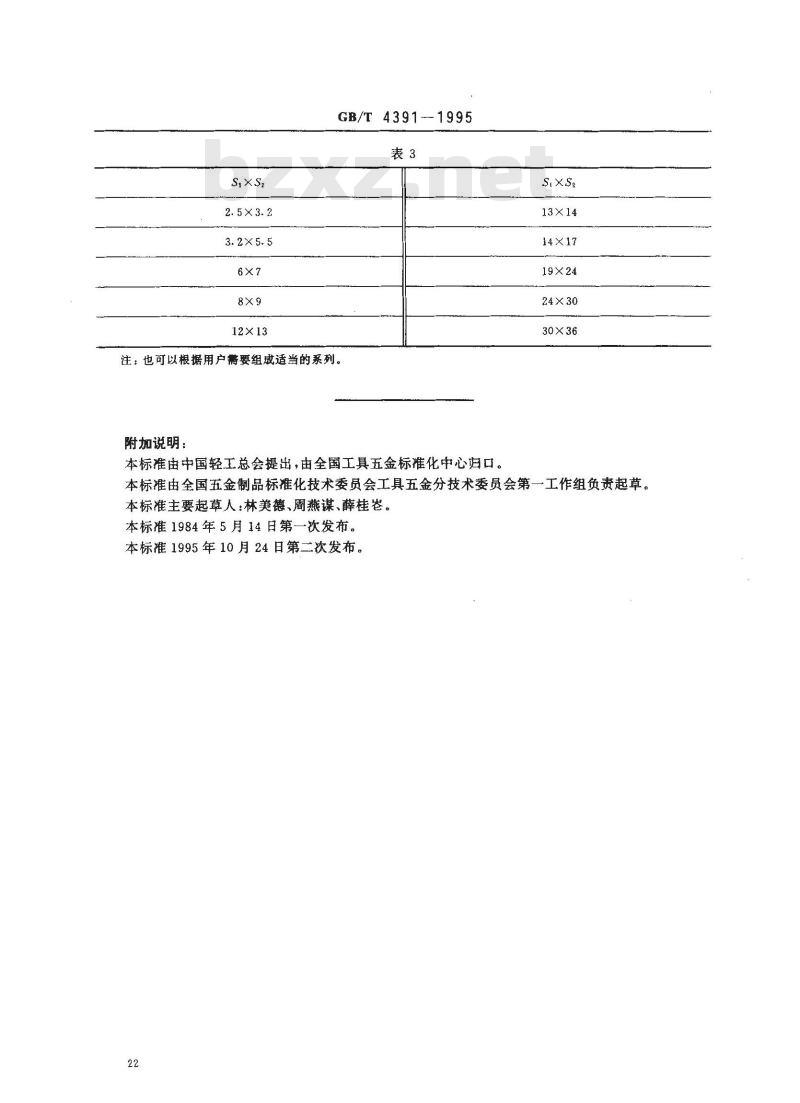

3.3其他对边尺寸组配（非推荐，但目前仍在采用）按表3规定。SixS
21×23
25×28
38×41
60×65
70×75
75×80
系列2
27×30
(32×36)
34×36
41×46
50×55
12×13
GB/T4391--1995
注：也可以根据用户需要组成适当的系列。附加说明：
本标准由中国轻工总会提出，由全国工具五金标准化中心归口。StxS
13×14
14×17
19×24
30×36
本标准由全国五金制品标准化技术委员会工具五金分技术委员会第一工作组负责起草。本标准主要起草人：林美德、周燕谋、薛桂岑。本标准1984年5月14日第一次发布。本标准1995年10月24日第二次发布。22
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
