中华人民共和国国家标准
机械制图
Mechanical drawings
Axonometric drawingswww.bzxz.net
本标准规定了绘制轴测图的基本方法。与本标准有关的国家标准：
GB4457.4—84《机械制图
图线》
1一般规定
1.1轴测图一般采用下列三种：
1.1.1正等轴测图，简称正等测（图1)。1.1.2正二等轴测图，简称正二测（图2)。1.1.3斜二等轴测图，简称斜二测（图3)。立方体
={=r=！
国家标准局1984-07-11发布
UDC621.71：744
.4:621.824
GB 4458.3—84
代替GB128—74
轴测轴信置
1985-07-01实施
支方体
4 —1/2
必要时允许采用其它轴测图。
轴测轴的位置
1.2轴测轴的位置和轴向变形系数GB4458.3—84
41 =1/2
轴测轴的位置
绘制正等测、正二测时，其轴测轴（X、Y和Z）的位置与各轴向的简化变形系数（p、9和r）按图1、图2的规定。
绘制斜二测时，其轴测轴（X、Y和Z）的位置与各轴向的变形系数（p1、91和r1）按图3的规定。2画法
2.1轴测图中一般只画出可见部分，必要时才画出其不可见部分。2.2与各坐标平面平行的圆（如直径为&）在各种轴测图中分别投影为椭圆（斜二测中正面投影仍为圆）如图4～6所示。
随阅1的长轴改下乙
随圆2的长轴垂让F输
圆3的长辅要有于轴
各获测的长辅：
AH ::1.32d
行辉的短：
GB4458.3—84

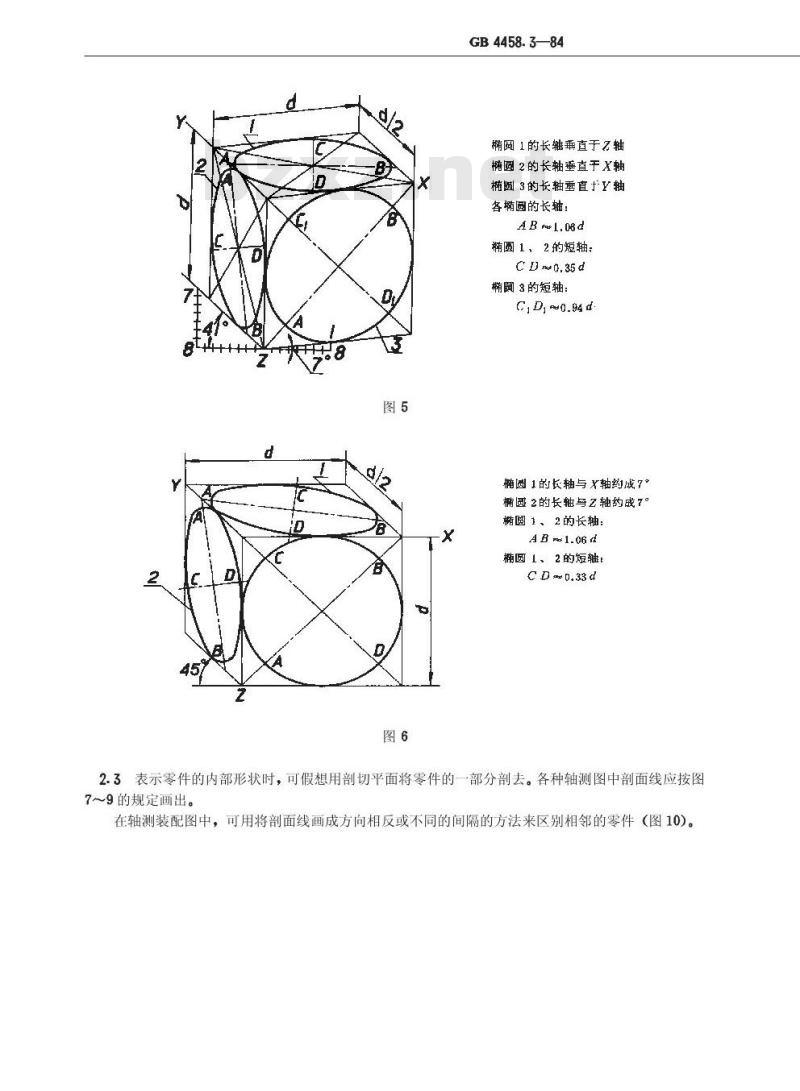

椭圆1的长轴垂直于z轴
椭圆2的长轴垂直于X轴
椭圆3的长轴垂直轴
各圆的长轴：
ABrel.08d
椭圆1、2的短轴：
椭间3的短轴：
C, D, 0.94 d.
髓圆1的长轴与X轴药成7
椭圆2的长轴与z轴约成7°
椭圆 1、2的长轴：
A B 1.06 d
糖圆 1、2 的短轴:
C D-0.33 d
2.3表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按图7～9的规定画出。
在轴测装配图中，可用将剖面线画成方向相反或不同的间隔的方法来区别相邻的零件（图10）。图8
GB4458.3—84
2.4剖切平面通过零件的肋或薄壁等结构的纵向对称平面时，这些结构都不画剖面符号，而用粗实线将它与邻接部分分开（图11)；在图中表现不够清晰时，也允许在肋或薄壁部分用细点表示被剖切部分（图12)。
GB4458.3—84
2.5表示零件中间折断或局部断裂时，断裂处的边界线应画波浪线，并在可见断裂面内加画细点以代替剖面线（图13、14)。
2.6在轴测装配图中，当剖切平面通过轴、销、螺栓等实心零件的轴线时，这些零件应按未剖切绘制。
3尺寸注法
3.1轴测图的线性尺寸，一般应沿轴测轴方向标注。尺寸数值为零件的基本尺寸。尺寸数字应按相应的轴测图形标注在尺寸线的上方。尺寸线必须和所标注的线段平行，尺寸界线一般应平行于某一轴测轴。当在图形中出现字头向下时应引出标注，将数字按水平位置注写（图15～17)。图15
GB 4458.3—84
3.2标注圆的直径、尺寸线和尺寸界线应分别平行于圆所在平面内的轴测轴，标注圆弧半径或较小圆的直径时，尺寸线可从（或通过）圆心引出标注，但注写数字的横线必须平行于轴测轴（图18、19)。
3.3标注角度的尺寸线，应画成与该坐标平面相应的椭圆弧，角度数字一般写在尺寸线的中断处，字头向上（图20)。
附录A
轴测管路示意图画法
(参考件)
A.1轴测示意图中的各种管路一律用粗实线绘制。GB4458.3——84
A.2曲折的空间管道，凡在与水平投影面平行的面内倾斜，画上与Y轴平行的细实线，凡在与水平投影面垂直的面内倾斜，画上与Z轴平行的细实线，见图A1。Z
A.3交叉的空间管路在轴测图上相交时，被遮住的管路应断开绘制，如图A2。A.4管路图中管道的连接形式，阀、旋塞等附件的画法按GB141-一59《机械制图示意图中表示管路零件、附件及热力工程、卫生工程、仪器与器械的规定符号》中所规定的符号绘成轴测示意符号，这些符号必须在轴测管路示意图上列表说明，如图A2。A.5轴测管路示意图举例（图A2）。名
GB4458.3—84
轴测示邀
附录B
轴测分解图
(参考件）
GB4458.3—84
B.1分离的零件按装拆顺序排列在相应的轴线位置上，如图所示。B.2
不同零件应编不同的号。
3可在零件表面上进行润饰。
轴测分解图示例（见图）。
