GB/T 4462-1984 高速工具钢大块碳化物评级图 GB/T4462-1984 标准下载解压密码：www.bzxz.net

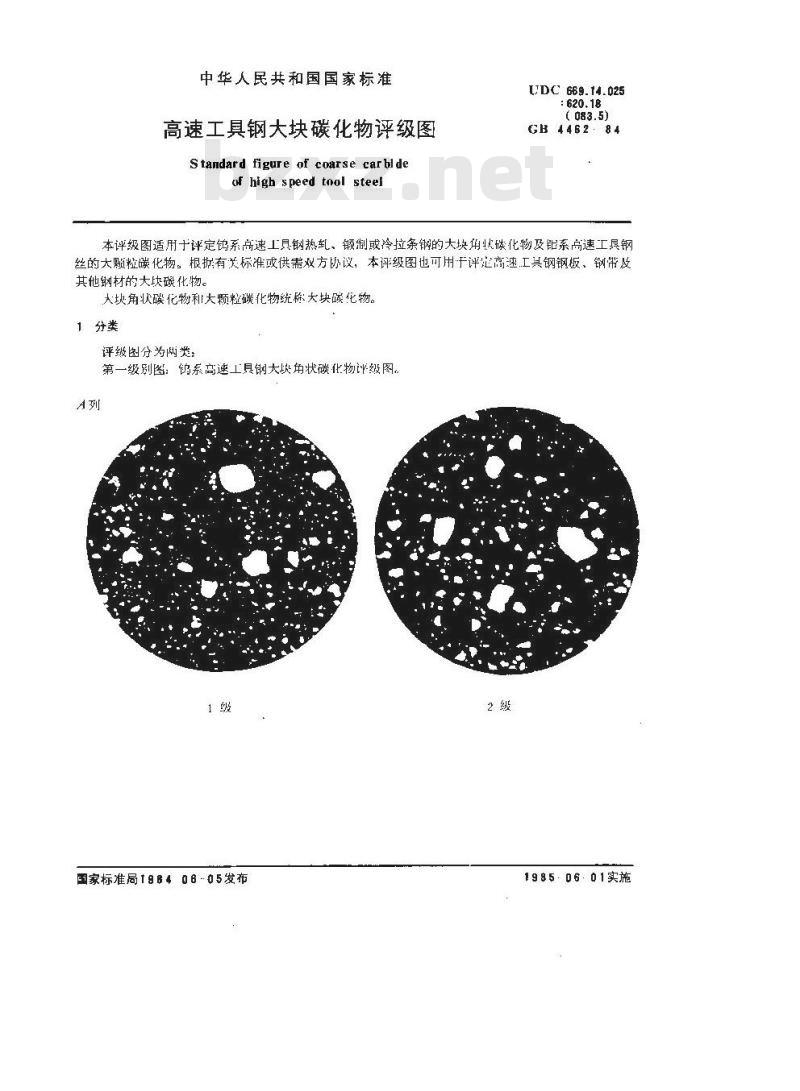

中华人民共和国国家标准
高速工具钢大块碳化物评级图
Standard figure of coarse carbideof high speed tnol steel
UDC669.14.025
GB4462-84
本评级图适用十评定钨系高速工具钢热虱、锻制或冷拉条钢的大块角状碳化物及铝系高速工具钢丝的大题粒碳化物。根据有关标准或供需双方协议，本评级图也可用于评定高速工其钢钢板、钢带及其他材的大块碳化物。
大块角状磷化物和大颗粒碳化物统称大块碳化物。1分类
评级图分为两类：
第一级别图：鸽系高速工具钢大块角状碳化物评级图。A列
国家标准局198406-05发布
198506.01实施
GB 4462-84
GB4462—84

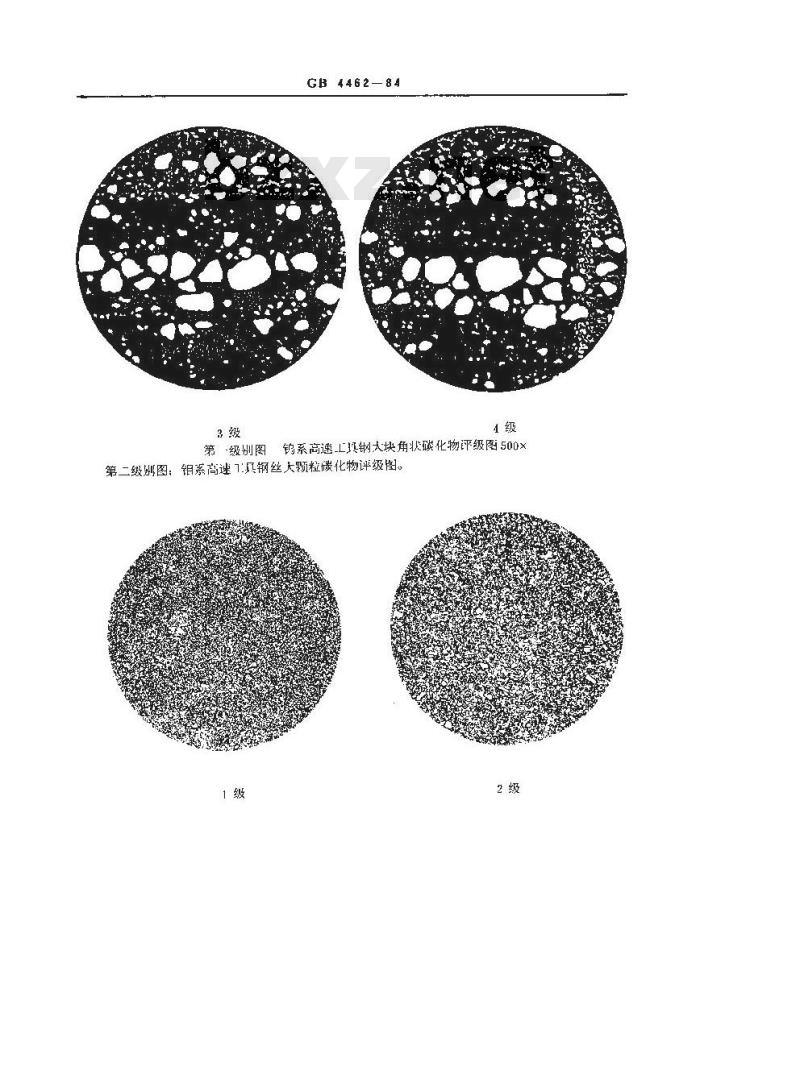

第-级别图钨系高速工具钢大块角状碳化物评级图500×第二级别图：钼系高逆1:具钢丝大颗粒碳化物评级。1级
2特征
GB 4462-84

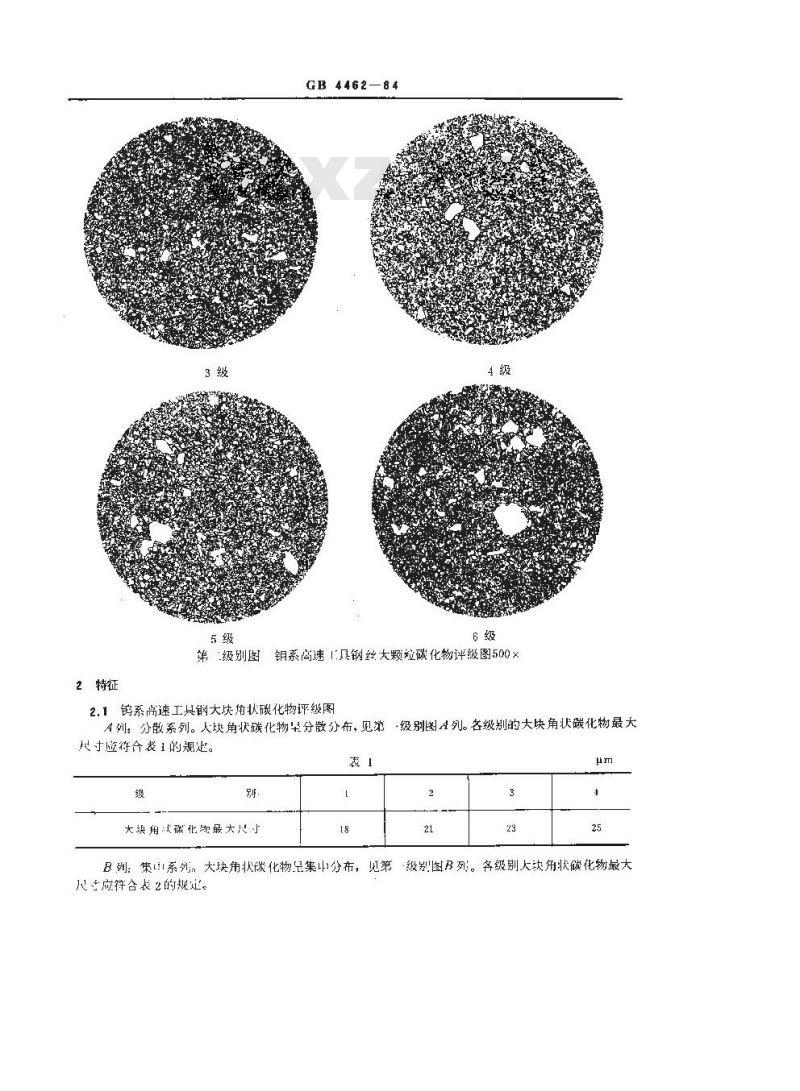

第级别图钥系高速1具钢丝大颗短碳化物评级图500×2.1钨系高速工具钢大块角状碳化物评级图A列：分散系列。人块角状碳化物星分散分布，见第·级别谢A列。各级别的大块角状碳化物最大尺寸应符合表1的规定。
大块角武微化物最大尺寸

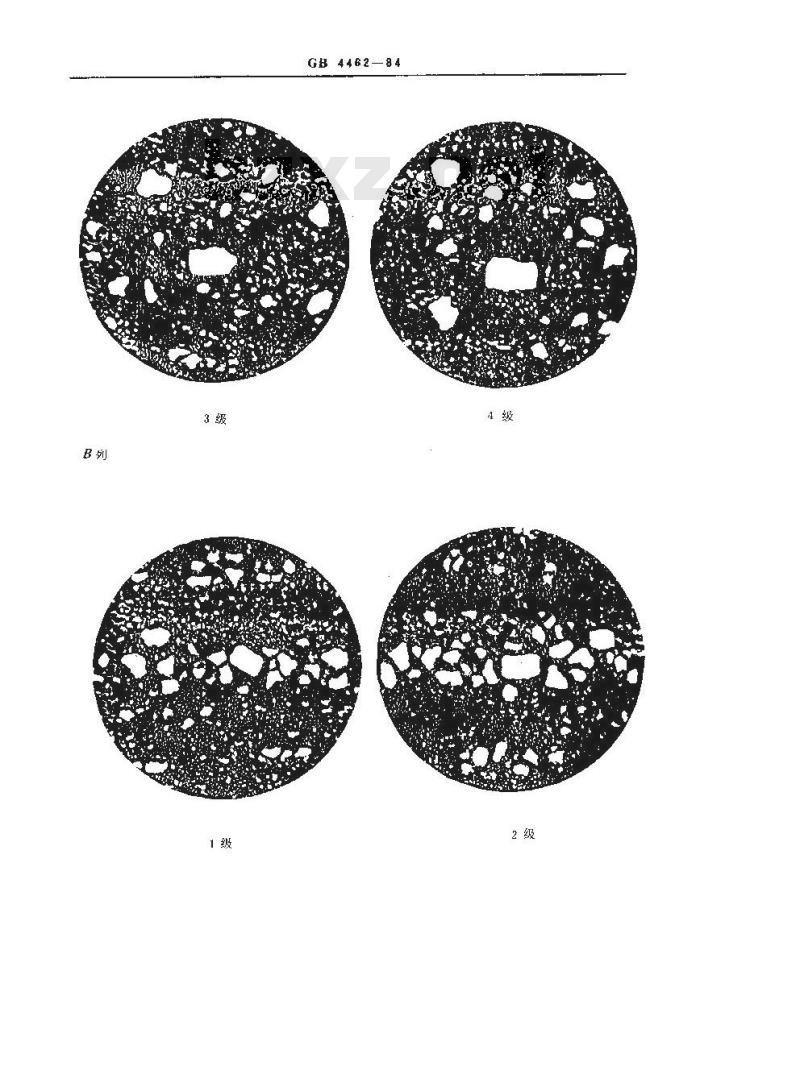

B列：集系列，大块角状碳化物品集中分布，见第“级别图B列。各级别大缺角状碳化物最大尺主应符合表2的规定。
大块珀状嵌化物最大尺寸
GB 4462-—84
2.2钼系高速工具钢丝大颗粒碳化物评级图。在均匀、细小的碳化物基体上分散分布着大颗粒碳化物，见第一级别图。各级别大颗粒碳化物的最大尺寸应符合表 3的规定。
大颗粒碳化物最大八寸免费标准下载网bzxz
试验方法
3.1大块角状碳化物及人颗粒碳化物均以金相比较法评定。当有争议时，可测定最大碳化物尺寸。3.2测最最人碳化物尺时，可按下式计算：碳化物尺寸（μm）=二+
-任意方向碳化物最大长度（长轴尺寸），μm：武中α-
雍直于a方向的碳化物最大长度（短轴尺」），μ㎡。b
3.3伦验大块用状碳化物应在钢材试样直径或对角线的1/4处的纵向截面上进行。以视场中最严重处与第级别图对比评定。试样序度为10～12mm。试样按相应标准规定的热处理工艺摔火后于680～700℃回火1～2h放大倍率500倍。3.4检验大颗粒碳化物应在火状态的纲丝横向试样上进行。以视场中最严重处与第二级别图对比评定。放大倍率500倍。
a.5金相试样的制备应符合YB2859《金属显微组织检验法》的规定。4合格级别
按第一级别图评定钨系高速1具钢大块角状碳化物，其合格级别应符合表4的规定。允许每4.1
支试样有个视场中的大块角状碳化物最大尺寸比界限尺寸人4μm。4
钢材尺寸，
13 ~ ah
80~ 120
合格级别，不大丁
双方协议
GB 4462—84
4.2按第二级别图评定钼系高速工具钢丝大颗粒碳化物，对于铝系高速工具钢丝不得大于4级，其他钢材应在相应技术条件中规定。附加说明：
本标准由中华人民共和国冶金工业部提山。本标准由大连钢」、上海第钢铁厂、治金1业部标准化研究所负贡起草。本标准主要起草人何成修、于连彬、姜伟裕、徐天林、郭允孚。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
