本部分规定了压铸膜用支承柱的尺寸规格和公差。本部分适用于压铸模所用的支承柱。本部分还给出了材料指南和硬度要求，并规定了支承柱的标记。 GB/T 4678.18-2003 压铸模零件 第18部分: 支承柱 GB/T4678.18-2003 标准下载解压密码：www.bzxz.net

GB/T4678《压铸模零件》分为19部分：第1部分：模板；
第2部分：圆形镶块；
第3部分：矩形镶块；
-第4部分：带肩导柱；
第5部分：带头导柱；
第6部分：带头导套；
第7部分：直导套；
—第8部分：推板；
第9部分：推板导柱；
-第10部分：推板导套；
-第11部分：推杆；
一第12部分：复位杆；
第13部分：推板垫圈；
——第14部分：限位钉；
第15部分：垫块；
第16部分：扁推杆；
第17部分：推管；
第18部分：支承柱；
第19部分：定位元件。
本部分为GB/T4678的第18部分。本部分为新制定标准。
本部分由中国电器工业协会提出。本部分由全国模具标准化技术委员会（SAC/TC33）归口。GB/T 4678.18—2003
本部分起草单位：上海皮尔博格有色零部件有限公司、广州型腔模具厂、桂林电器科学研究所、东风科技汽车制动系统公司、成都兴光压铸工业有限公司。本部分主要起草人：张连根、蔡紫金、翁史振、冯伯淳、廖宏谊、杨召岭、黄志禄、李红英、75
GB/T4678.18——2003

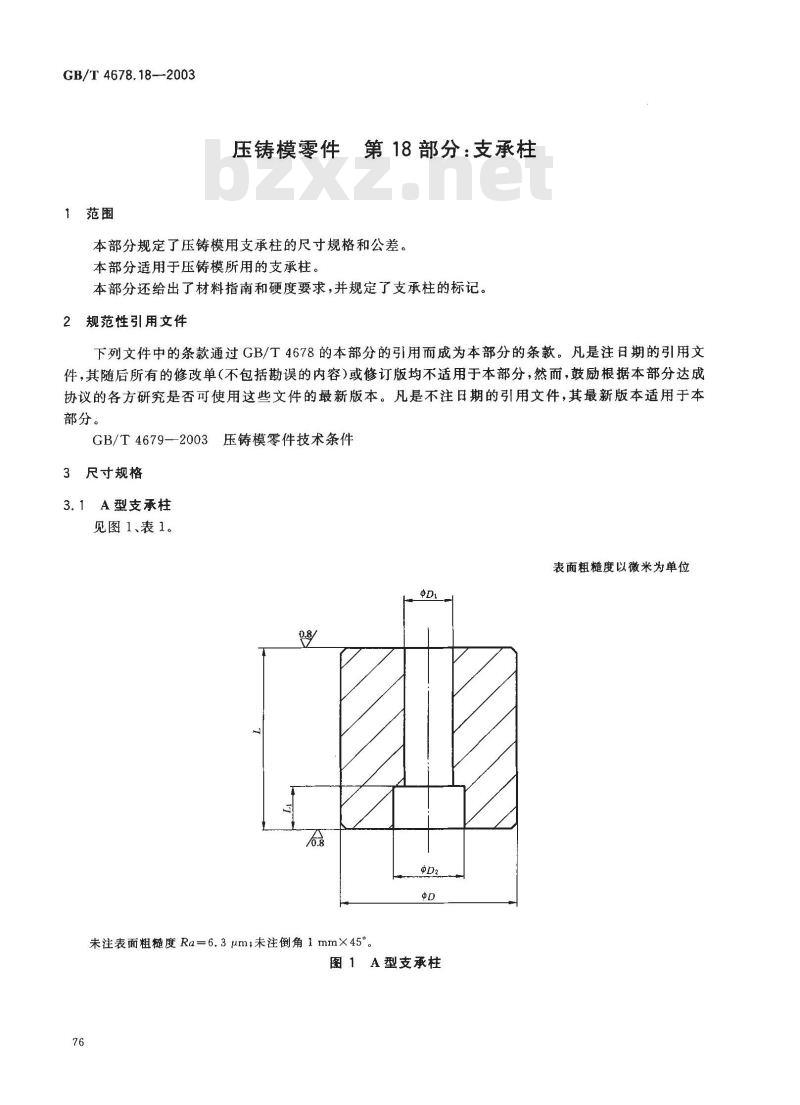

压铸模零件第18部分：支承柱
本部分规定了压铸模用支承柱的尺寸规格和公差，本部分适用于压铸模所用的支承柱。本部分还给出了材料指南和硬度要求，并规定了支承柱的标记。2规范性引用文件
下列文件中的条款通过GB/T4678的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T4679—2003压铸模零件技术条件3尺寸规格
3.1A型支承柱
见图1、表1。
表面粗糙度以微米为单位
未注表面粗糙度Ra=6.3μm;未注倒角1mm×45。图1A型支承柱
3.2B型支承柱
见图2、表2。
表1A型支承柱尺寸
未注表面粗糙度Ra=6.3μm;未注倒角 1 mm×45°200
B型支承柱
表2B型支承柱尺寸
GB/T 4678.18--2003
单位为毫米
表面粗糙度以微米为单位
单位为毫米
GB/T4678.18—2003
4材料和硬度
材料由制造者选定，推荐采用45钢；硬度 28 HRC～32 HRC。
技术要求
应符合GB/T4679—2003的规定
6标记Www.bzxZ.net
按本部分的支承柱应有下列标记：a）支承柱；
b）支承柱的类型A、B；
c）支承柱的直径D,以毫米为单位；）支承柱的长度L,以毫米为单位；d
e）本部分代号，即GB/T4678.18—2003。示例1：
D=40mm、L=80mm的A型支承柱标记如下：支承柱　A　40×80
GB/T 4678.18—2003
示例2：
D=40mm、L=80mm的B型支承柱标记如下：B40X80GB/T 4678.18—2003
支承柱
