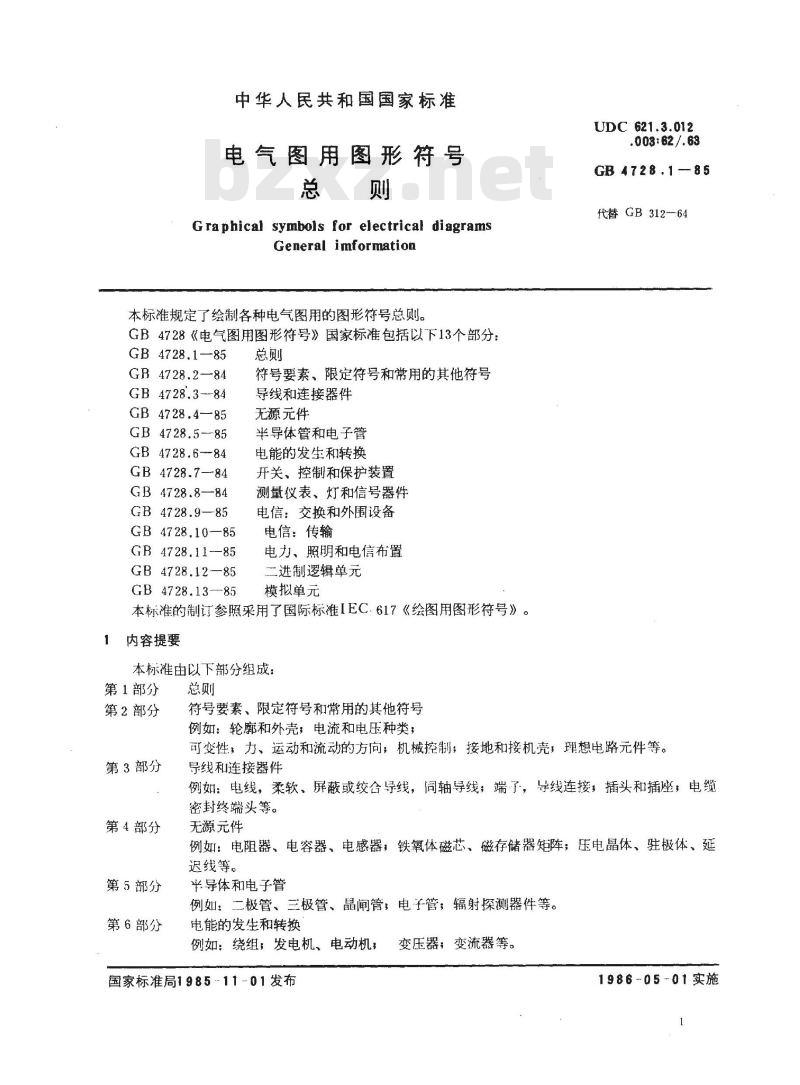

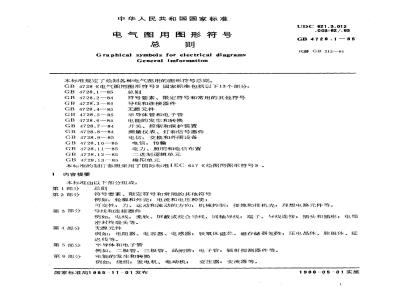

中华人民共和国国家标准
电气图用图形符号
总　则　
Graphical symbols for electrical diagramsGeneral imformation
本标准规定了绘制各种电气图用的图形符号总则。GB4728《电气图用图形符号》国家标准包括以下13个部分：GB 4728.1-85
GB 4728.2-84
GB 4728.3---84
GB 4728.4—85
GB 4728.5---85
GB 4728.6--84
GB 4728.7--84
GB 4728.8—84
GB 4728.9—85
GB 4728.10—85
GR 4728.11-85
GB 4728.12—85
符号要素、限定符号和常用的其他符号导线和连接器件
无源元件
半导体管和电子管
电能的发生和转换
开关、控制和保护装置
测量仪表、灯和信号器件
电信：交换和外围设备
电信：传输
电力、照明和电信布置
二进制逻辑单元
模拟单元
GB 4728.1385
本标准的制订参照采用了国际标准IEC.617《绘图用图形符号》。内容提要
本标准由以下部分组成：
第1部分
第2部分
第3部分
第4部分
第5部分
第6部分
符号要素、限定符号和常用的其他符号例如：轮廓和外壳，电流和电压种类；UDC 621.3.012
.003:62/.63
GB 4728.1-85
代替GB312--64
可变性，力、运动和流动的方向，机械控制；接地和接机壳，想电路元件等。导线和连接器件
例如：电线，柔软、屏蔽或绞合导线，同轴导线；端了，导线连接，插头和插座，电缆密封终端头等。
无源元件
例如：电阻器、电容器、电感器，铁氧体磁芯、磁存储器矩阵；压电晶体、驻极体、延迟线等。
半导体和电子管
例如：二极管、三极管、晶闸管，电子管；辐射探测器件等。电能的发生和转换
例如：绕组；发电机、电动机：变压器；变流器等。
国家标准局198511-01发布
1986-05-01实施

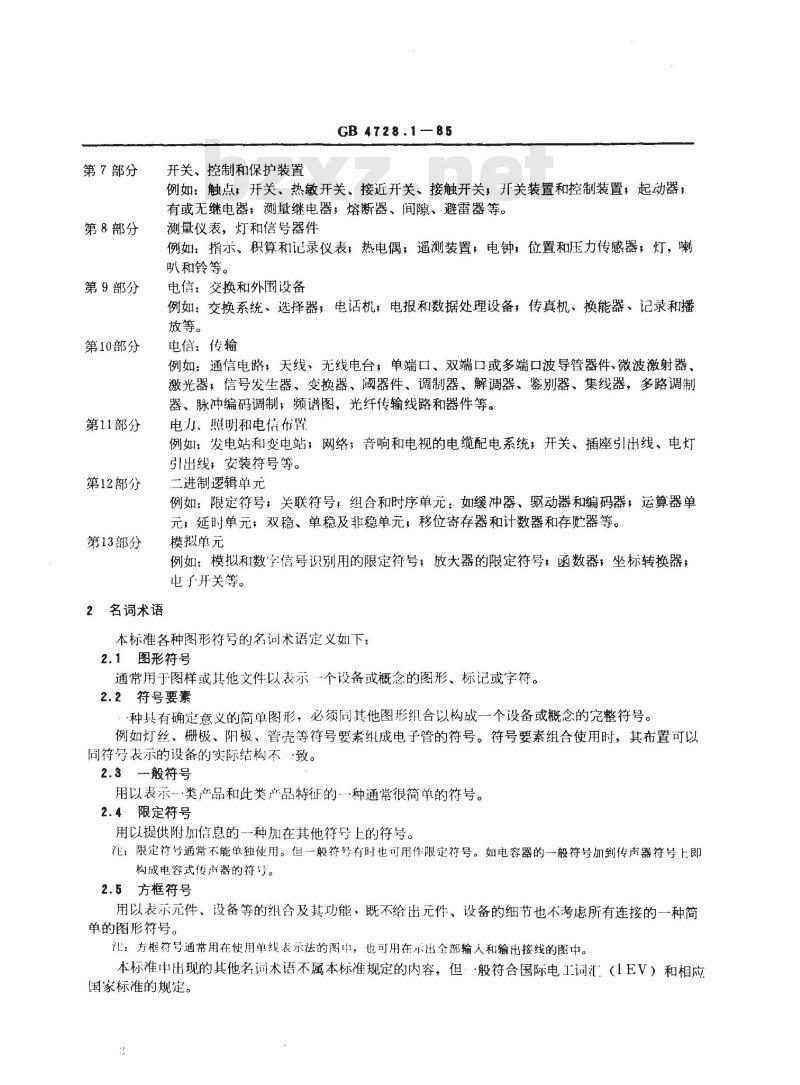

第7部分
第8部分
第9部分
第10部分
第11部分
第12部分
第13部分
2名词术语
开关、控制和保护装置
GB4728.1—85
例如：触点，开关、热敏开关、接近开关、接触开关，开关装置和控制装置，起动器：有或无继电器，测量继电器；熔断器、间隙、避雷器等。测量仪表，灯和信号器件
例如：指示、积算和记录仪表，热电偶，遥测装置，电钟，位置和压力传感器，灯，喇叭和铃等。
电信：交换和外围设备
例如：交换系统、选择器：电话机，电报和数据处理设备，传真机、换能器、记录和播放等。
电信：传输
例如：通信电路，天线、无线电台，单端口、双端口或多端口波导管器件、微波激射器、激光器，信号发生器、变换器、器件、调制器、解调器、鉴别器、集线器，多路调制器、脉冲编码调制，频谱图，光纤传输线路和器件等。电力、照明和电信布置
例如：发电站和变电站；网络；音响和电视的电缆配电系统，开关、插座引出线、电灯引出线，安装符号等。
二进制逻辑单元
例如：限定符号；关联符号，组合和时序单元：如缓冲器、驱动器和编码器，运算器单元，延时单元，双稳、单稳及非稳单元，移位寄存器和计数器和存贮器等。模拟单元
例如：模拟和数字信号识别用的限定符号，放大器的限定符号，函数器，坐标转换器，电了开关等。
本标准各种图形符号的名词术语定义如下：2.1图形符号
通常用于图样或其他文件以表示·个设备或概念的图形、标记或字符。2.2符号要素
·种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。例如灯丝、栅极、阳极、管壳等符号要素纠成电子管的符号。符号要素组合使用时，其布置可以同符号表示的设备的实际结构不·致。2.3般符号
用以表示·类产品和此类产品特征的种通常很简单的符号。2.4限定符号
用以提供附加信息的-种加在其他符号上的符号。注：限定符号通常不能单独使用。但一股符号有时也可用作限定符号。如电容器的一般符号加到传声器符号上即构成电容式传声器的符号。
2.5方框符号
用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。
注：方框符号通常用在使用单线表示法的图中，也可用在示出全部输人和输出接线的图中。本标准中出现的其他名词术语不属本标准规定的内容，但：一般符合国际电工调汇：（IEV）和相应国家标准的规定。

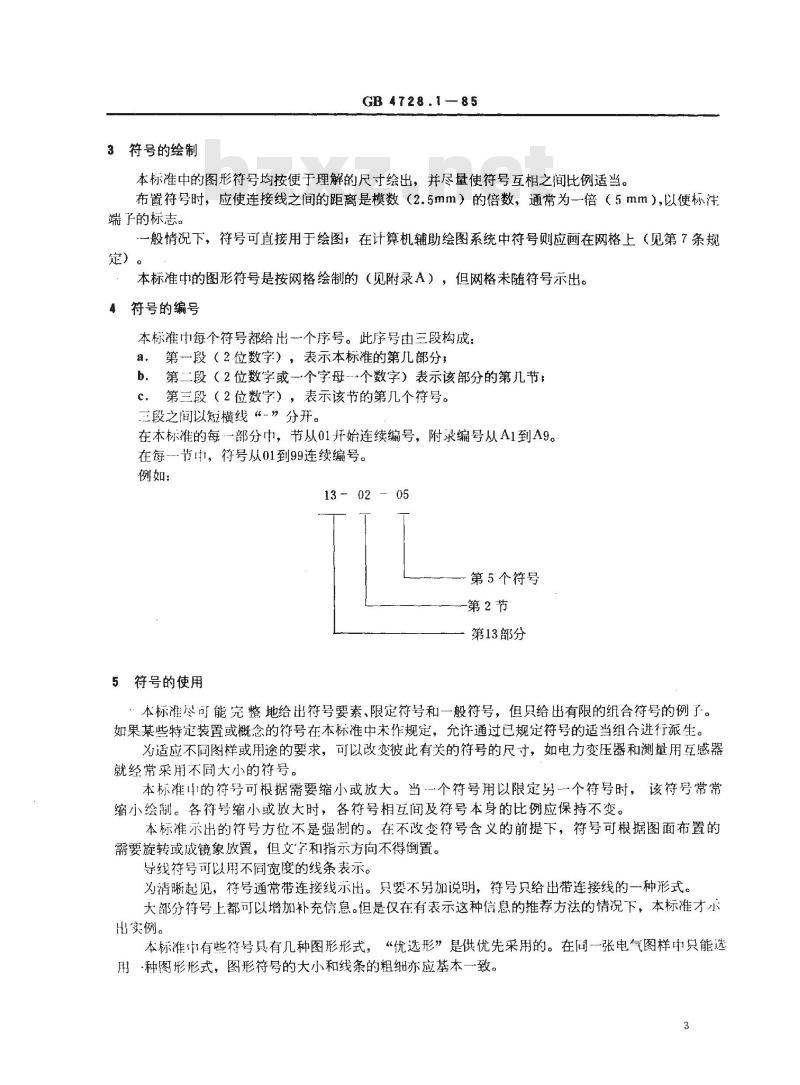

3符号的绘制
GB4728.1—85
本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间比例适当。布置符号时，应使连接线之间的距离是模数（2.5mm）的倍数，通常为一倍（5mm），以便标注端子的标志。
一般情况下，符号可直接用于绘图，在计算机辅助绘图系统中符号则应画在网格上（见第7条规定）。
本标准中的图形符号是按网格绘制的（见附录A），但网格未随符号示出。4符号的编号
本标准中每个符号都给出一个序号。此序号由三段构成：a。第段（2位数字），表示本标准的第儿部分3b．第二段（2位数字或个字母-个数字）表示该部分的第几节；．第三段（2位数字），表示该节的第几个符号。三段之间以短横线“”分开。
在本标准的每一部分中，节从01开始连续编号，附录编号从A1到A9。在每--节中，符号从01到99连续编号。例如：www.bzxz.net
13 02 — 05
第5个符号
第２节
一第13部分
5符号的使用
：本标准尽可能完整地给出符号要素、限定符号和一般符号，但只给出有限的组合符号的例了。如果某些特定装置或概念的符号在本标准中末作规定，允许通过已规定符号的适当组合进行派生。为适应不同图样或用途的要求，可以改变彼此有关的符号的尺寸，如电力变压器和测量用互感器就经常采用不冏大小的符号。
本标准中的符号可根据需要缩小或放大。当一个符号用以限定男一个符号时，该符号常常缩小绘制。各符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。本标准示出的符号方位不是强制的。在不改变符号含义的前提下，符号可根据图面布置的需要旋转或成镜象放置，但文字和指示方向不得倒置。导线符号可以用不同宽度的线条表示。为清晰起见，符号通常带连接线示出。只要不另加说明，符号只给出带连接线的一种形式。大部分符号上都可以增加补充信息。但是仅在有表示这种信息的推荐方法的情况下，本标准才示出实例。
本标准有些符号具有几种图形形式，“优选形”是供优先采用的。在同一张电气图样中只能选用·种图形形式，图形符号的大小和线条的粗细亦应基本一致。3

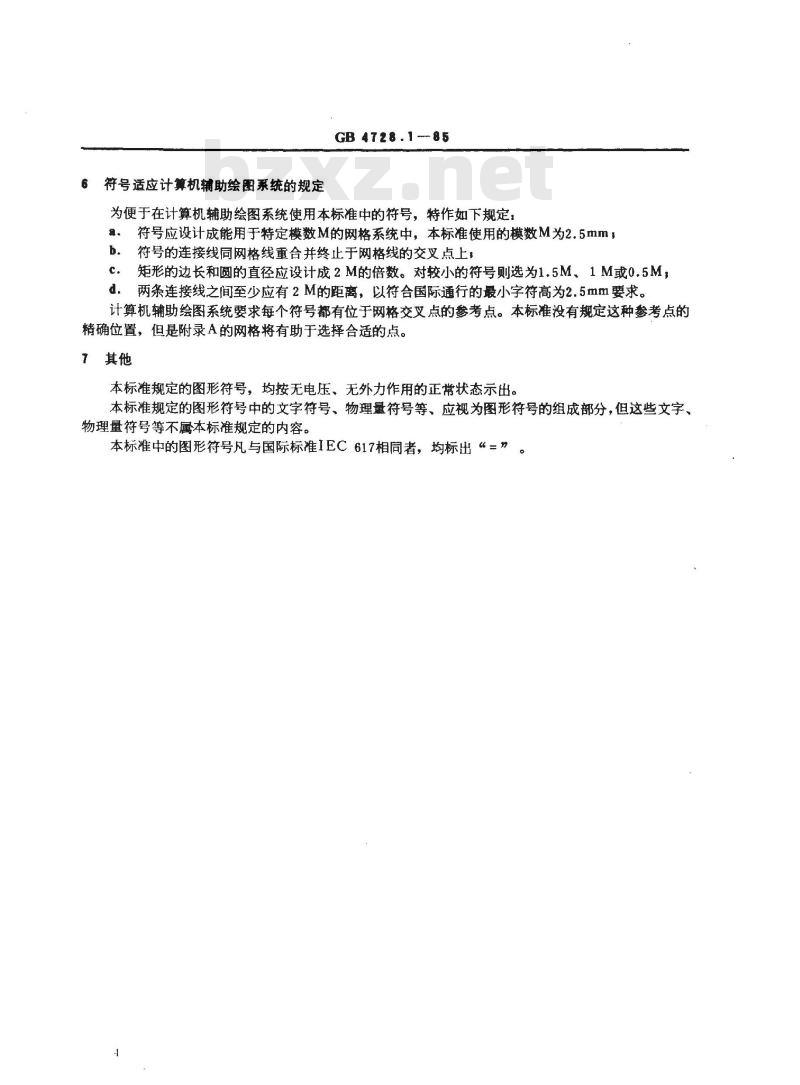

符号适应计算机辅助绘图系统的规定GB4728.1-85
为便于在计算机辅助绘图系统使用本标准中的符号，特作如下规定，符号应设计成能用于特定模数M的网格系统中，本标准使用的模数M为2.5mm，a.
符号的连接线同网格线重合并终止于网格线的交叉点上，c.
矩形的边长和圆的直径应设计成2M的倍数。对较小的符号则选为1.5M、1M或0.5M，d．两条连接线之间至少应有2M的距离，以符合国际通行的最小字符高为2.5mm要求。计算机辅助绘图系统要求每个符号都有位于网格交叉点的参考点。本标准没有规定这种参考点的精确位置，但是附录A的网格将有助于选择合适的点。其他
本标准规定的图形符号，均按无电压、无外力作用的正状态示出。本标准规定的图形符号中的文字符号、物理量符号等、应视为图形符号的组成部分，但这些文字、物理量符号等不属本标准规定的内容。本标准中的图形符号凡与国际标准IEC617相同者，均标出“=\连接线应尽量画在网格线上
GB4728.1-85

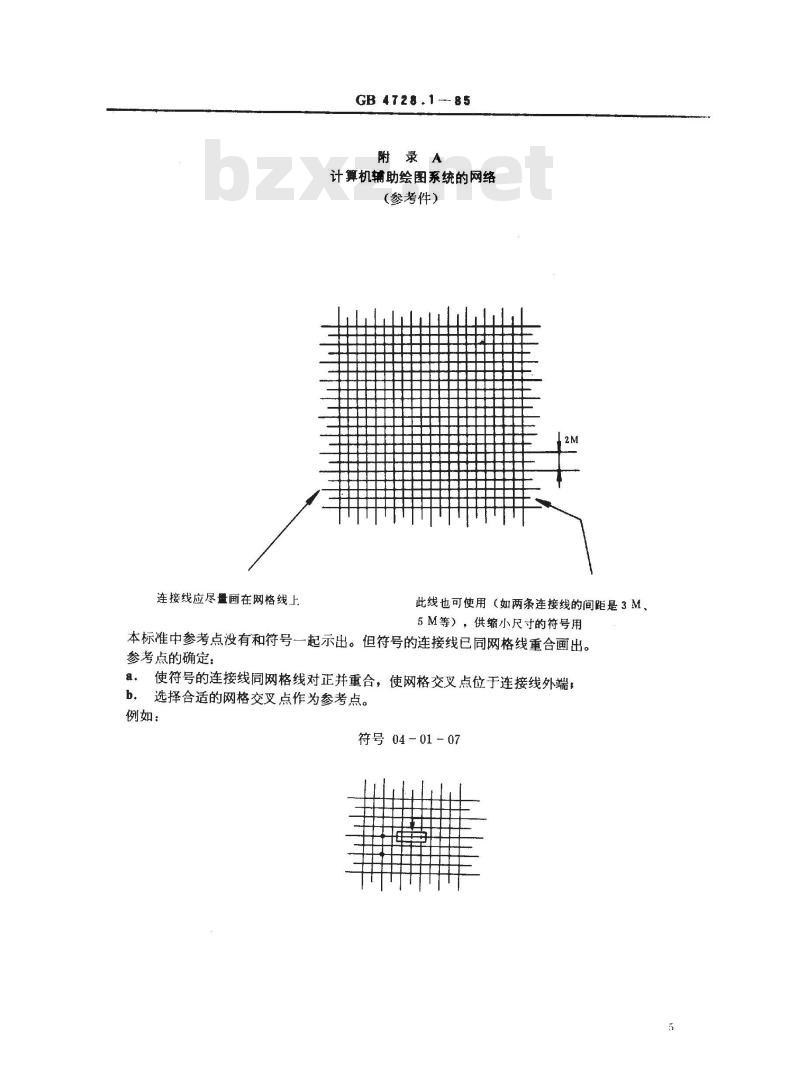

附录A
计算机辅助绘图系统的网络
（参考件）
此线也可使用（如两条连接线的间距是3M，5M等），供缩小尺寸的符号用
本标准中参考点没有和符号一起示出。但符号的连接线已同网格线重合画出。参考点的确定：
使符号的连接线同网格线对正并重合，使网格交叉点位于连接线外端，a.
选择合适的网格交叉点作为参考点。b.
例如：
符号04－01－07
一般符号和限定符号通常不画连接线附加说明：
GB4728.1—85
符号05-0502
本标准由中华人民共和国机械工业部提出，由全国电气图形符号标准化技术委员会归口。本标准由机械工业部标准化研究所负责起草。本标准起草人韦建华。
