详见本标准。 GB/T 4728.6-2000 电气简图用图形符号 第6部分：电能的发生与转换 GB/T4728.6-2000 标准下载解压密码：www.bzxz.net

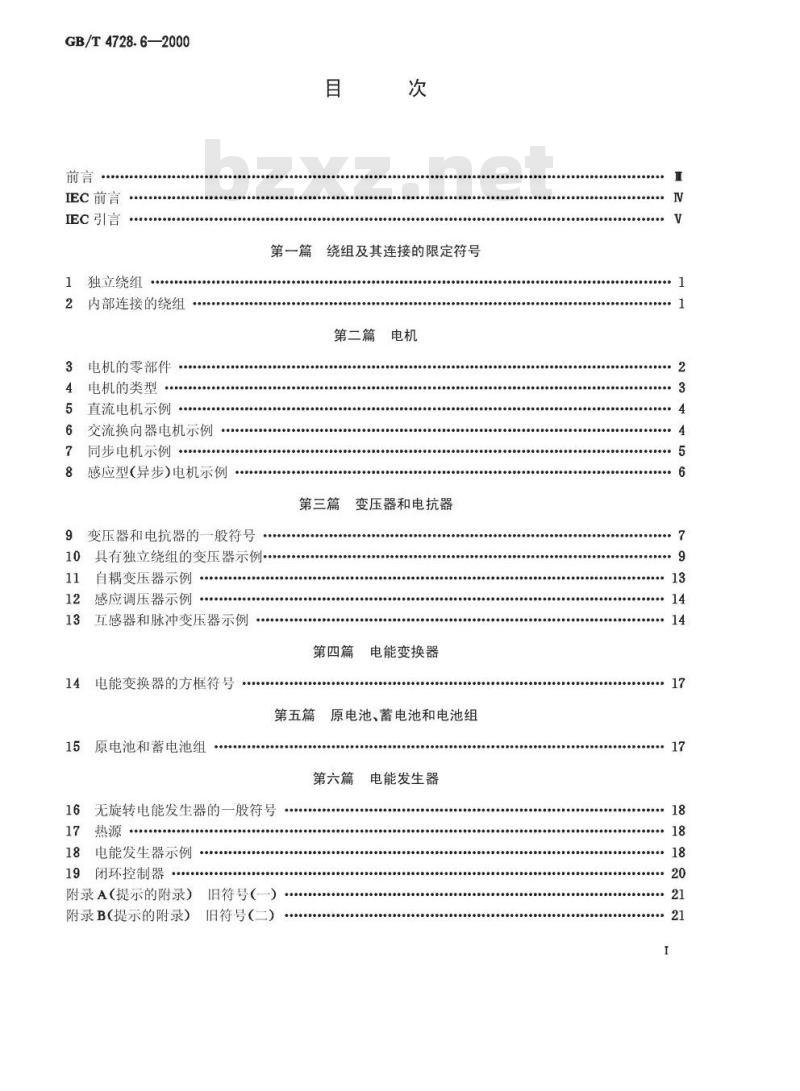

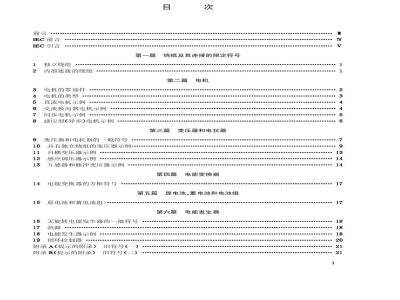

GB/T4728.6—2000
IEC前言
IEC引言
独立绕组
内部连接的绕组
电机的零部件
电机的类型
直流电机示例
交流换向器电机示例
同步电机示例
感应型(异步)电机示例
第一篇绕组及其连接的限定符号第二篇电机
第三篇
9变压器和电抗器的一般符号
10具有独立绕组的变压器示例·11
自耦变压器示例
感应调压器示例
互感器和脉冲变压器示例
变压器和电抗器
第四篇
电能变换器的方框符号
第五篇
原电池和蓄电池组
电能变换器
原电池、蓄电池和电池组
第六篇
电能发生器
16无旋转电能发生器的一般符号.....
17热源*
18电能发生器示例
19闭环控制器·
附录A（提示的附录）旧符号（一）...o
附录B提示的附录）旧符号（二）IV
P008O0800008009O05：
++eo..++. 18
GB/T4728.6—2000

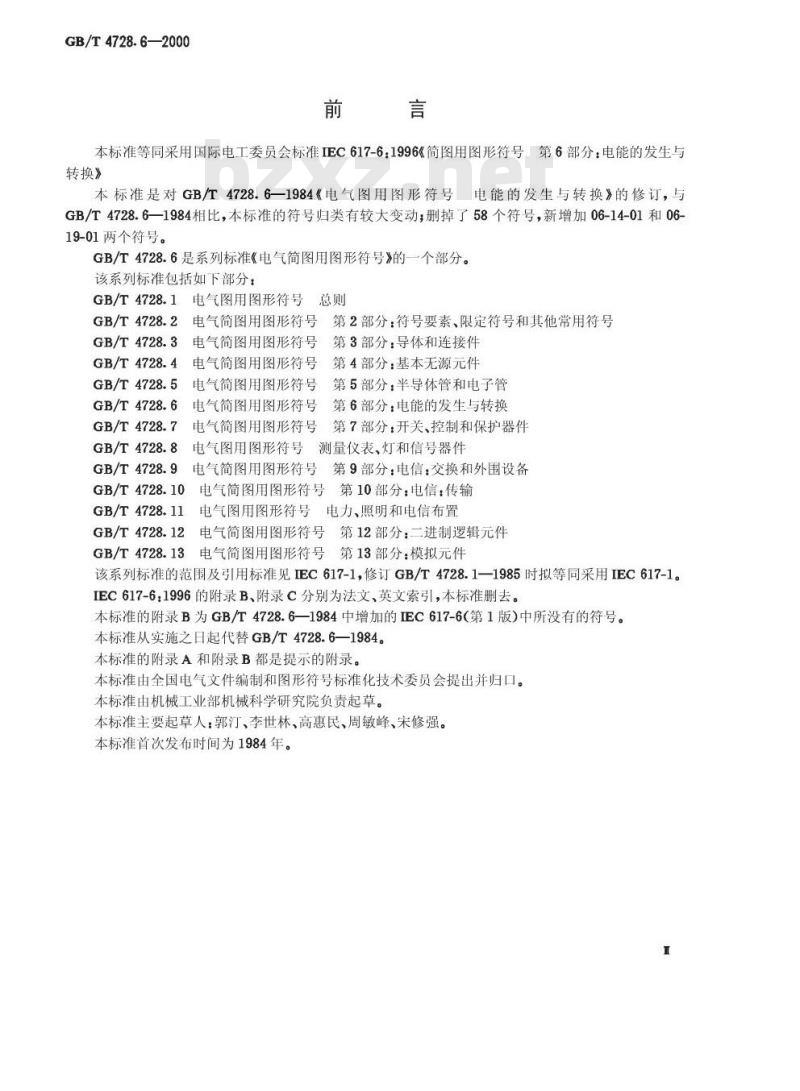

本标准等同采用国际电工委员会标准IEC617-6：1996《简图用图形符号第6部分：电能的发生与转换》
本标准是对GB/T4728.6一1984《电气图用图形符号电能的发生与转换》的修订，与GB/T4728.6—1984相比，本标准的符号归类有较大变动；删掉了58个符号，新增加06-14-01和06-19-01两个符号。
GB/T4728.6是系列标准《电气简图用图形符号》的一个部分。该系列标准包括如下部分：
GB/T4728.1电气图用图形符号总则GB/T4728.2电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号电气简图用图形符号第3部分：导体和连接件GB/T4728.3
GB/T4728.4电气简图用图形符号第4部分：基本无源元件
电气简图用图形符号第5部分：半导体管和电子管GB/T4728.5
电气简图用图形符号
第6部分：电能的发生与转换
GB/T4728.6
GB/T4728.7
电气简图用图形符号第7部分：开关、控制和保护器件GB/T4728.8
电气图用图形符号
测量仪表、灯和信号器件
GB/T4728.9
电气简图用图形符号第9部分：电信：交换和外围设备GB/T4728.10
GB/T4728.11
GB/T4728.12
电气简图用图形符号：第10部分：电信：传输电气图用图形符号电力、照明和电信布置电气简图用图形符号第12部分：二进制逻辑元件GB/T4728.13
3电气简图用图形符号第13部分：模拟元件该系列标准的范围及引用标准见IEC617-1，修订GB/T4728.1—1985时拟等同采用IEC617-1。IEC617-6：1996的附录B、附录C分别为法文、英文索引，本标准删去。本标准的附录B为GB/T4728.6—1984中增加的IEC617-6（第1版)中所没有的符号。本标准从实施之日起代替GB/T4728.6—1984。本标准的附录A和附录B都是提示的附录。本标准由全国电气文件编制和图形符号标准化技术委员会提出并归口。本标准由机械工业部机械科学研究院负责起草。本标准主要起草人：郭汀、李世林、高惠民、周敏峰、宋修强。本标准首次发布时间为1984年。1
GB/T4728.6—2000

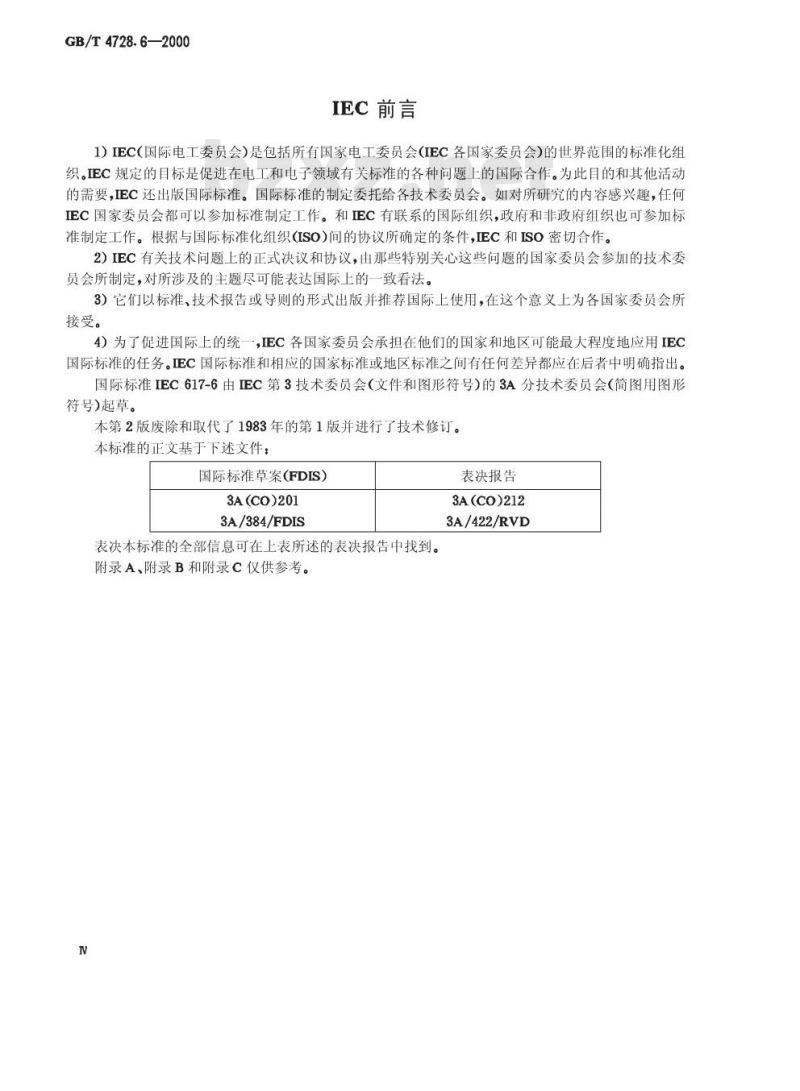

IEC前言
1）IEC（国际电工委员会）是包括所有国家电工委员会（IEC各国家委员会）的世界范围的标准化组织。EC规定的目标是促进在电工和电子领域有关标准的各种问题上的国际合作。为此目的和其他活动的需要，IEC还出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何IEC国家委员会都可以参加标准制定工作。和IEC有联系的国际组织，政府和非政府组织也可参加标准制定工作。根据与国际标准化组织(ISO)间的协议所确定的条件，IEC和ISO密切合作。2）IEC有关技术问题上的正式决议和协议，由那些特别关心这些问题的国家委员会参加的技术委员会所制定，对所涉及的主题尽可能表达国际上的一致看法。3）它们以标准、技术报告或导则的形式出版并推荐国际上使用，在这个意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区可能最大程度地应用IEC国际标准的任务。EC国际标准和相应的国家标准或地区标准之间有任何差异都应在后者中明确指出。国际标准IEC617-6由IEC第3技术委员会（文件和图形符号）的3A分技术委员会（简图用图形符号）起草。
本第2版废除和取代了1983年的第1版并进行了技术修订。本标准的正文基于下述文件：
国际标准草案（FDIS）
3A(CO)201
3A/384/FDIS
表决本标准的全部信息可在上表所述的表决报告中找到。附录A、附录B和附录C仅供参考。N
表决报告
3A(CO)212
3A/422/RVD
GB/T4728.6—2000免费标准bzxz.net

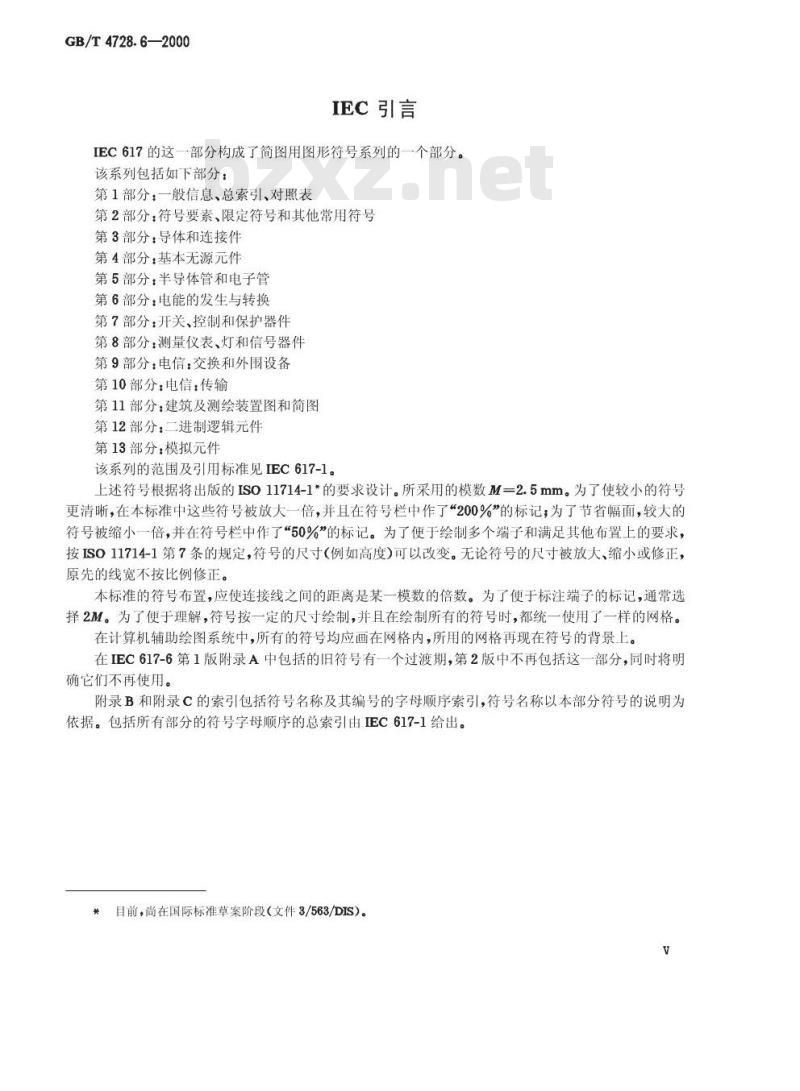

IEC引言
IEC617的这一部分构成了简图用图形符号系列的一个部分。该系列包括如下部分：
第1部分：一般信息、总索引、对照表第2部分：符号要素、限定符号和其他常用符号第3部分：导体和连接件
第4部分：基本无源元件
第5部分：半导体管和电子管
第6部分：电能的发生与转换
第7部分：开关、控制和保护器件第8部分：测量仪表、灯和信号器件第9部分：电信：交换和外围设备第10部分：电信：传输
第11部分：建筑及测绘装置图和简图第12部分：二进制逻辑元件
第13部分：模拟元件
该系列的范围及引用标准见IEC617-1上述符号根据将出版的IS011714-1*的要求设计。所采用的模数M=2.5mm。为了使较小的符号更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%”的标记；为了节省幅面，较大的符号被缩小一倍，并在符号栏中作了“50%”的标记。为了便于绘制多个端子和满足其他布置上的要求，按ISO11714-1第7条的规定，符号的尺寸（例如高度)可以改变。无论符号的尺寸被放大、缩小或修正，原先的线宽不按比例修正。
本标准的符号布置，应使连接线之间的距离是某一模数的倍数。为了便于标注端子的标记，通常选择2M。为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了一样的网格。在计算机辅助绘图系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上。在IEC617-6第1版附录A中包括的旧符号有一个过渡期，第2版中不再包括这一部分，同时将明确它们不再使用。
附录B和附录C的索引包括符号名称及其编号的字母顺序索引，符号名称以本部分符号的说明为依据。包括所有部分的符号字母顺序的总索引由IEC617-1给出。*目前，尚在国际标准草案阶段（文件3/563/DIS）。V

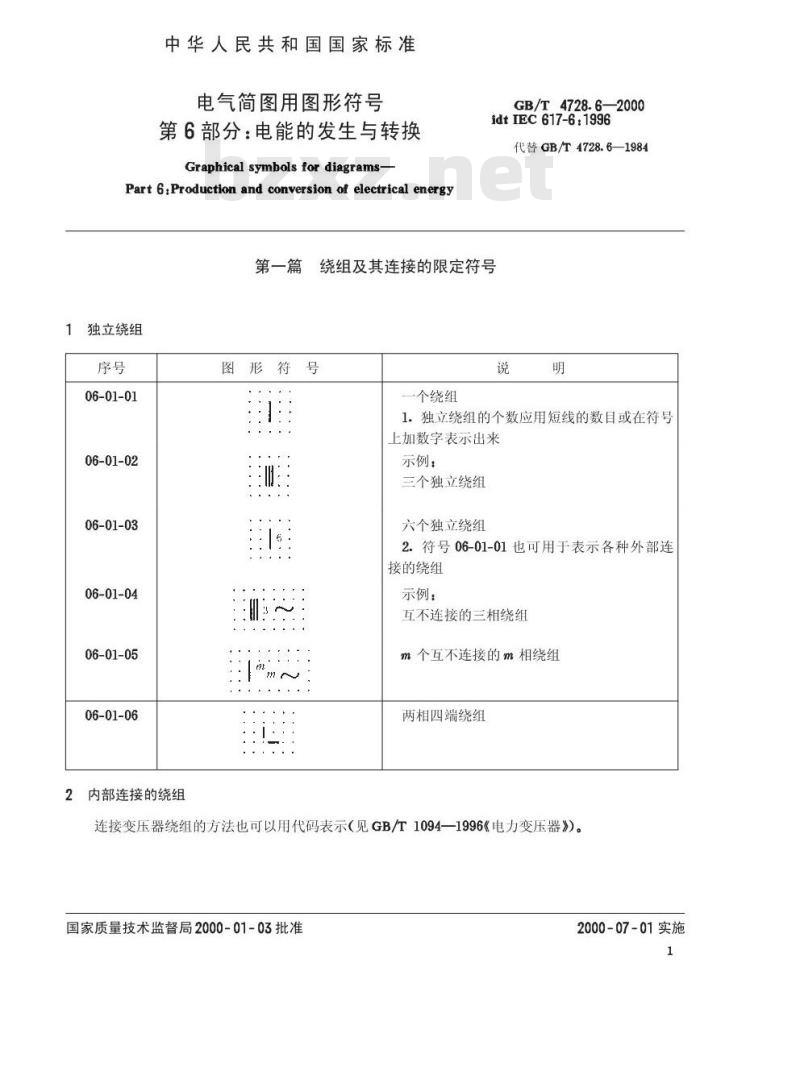

中华人民共和国国家标准
电气简图用图形符号
第6部分：电能的发生与转换
Graphical symbolsfordiagrams-Part6:Productionand conversionof electrical energyGB/T4728.6—2000
idt IEC 617-6:1996
代替GB/T4728.6—1984
第一篇
绕组及其连接的限定符号
独立绕组
06-01-01
06-01-02
06-01-03
06-01-04
06-01-05
06-01-06
2内部连接的绕组
图形符号
一个绕组
1.独立绕组的个数应用短线的数目或在符号上加数字表示出来
示例：
三个独立绕组
六个独立绕组
2.符号06-01-01也可用于表示各种外部连接的绕组
示例：
互不连接的三相绕组
m个互不连接的m相绕组
两相四端绕组
连接变压器绕组的方法也可以用代码表示（见GB/T1094一1996《电力变压器》）。国家质量技术监督局2000-01-03批准2000-07-01实施
06-02-01
06-02-02
06-02-03
06-02-04
06-02-05
06-02-06
06-02-07
06-02-08
06-02-09
06-02-10
06-02-11
06-02-12
06-02-13
GB/T4728.6-2000
图形符号
两相绕组
V形(60℃)连接的三相绕组
中性点引出的四相绕组
T形连接的三相绕组
三角形连接的三相绕组
本符号用加注数字表示相数，可用于表示多边形连接的多相绕组
开口三角形连接的三相绕组
星形连接的三相绕组
本符号用加注数字表示相数，可用于表示星形连接的多相绕组
中性点引出的星形连接的三相绕组曲折形或互联星形的三相绕组
双三角形连接的六相绕组
多边形连接的六相绕组
星形连接的六相绕组
中性点引出的叉形连接的六相绕组3电机的零部件
06-03-01
06-03-02
06-03-03
06-03-04
电机的类型
06-04-01
06-04-02
06-04-03
06-04-04
GB/T4728.6—2000
第二篇
图形符号
图形符号
区分绕组的不同功能：
换向绕组或补偿绕组
串激绕组
并励绕组或他励绕组
电刷(集电环或换向器上的)
仅在必要时标示出电刷。应用示例，见符号06-05-03
电机的一般符号
符号内的星号用下述字母之一代替：C旋转变流机
G发电机
GS同步发电机
M电动机
MG能作为发电机或电动机使用的电机MS同步电动机
可加上符号02-02-03和02-02-04，如在第5章至第8章中所示
非旋转的电能发生器见第16章
直线电动机，一般符号
步进电动机，一般符号
手摇发电机（磁石电话）
直流电机示例
06-05-01
06-05-02
06-05-03
06-05-04
06-05-05
交流换向器电机示例
06-06-01
GB/T4728.62000
图形符号
直流串励电动机
直流并励电动机
短分路复励直流发电机，示出接线端子和电刷
具有公共永久磁场的直流/直流旋转变流机M
具有公共磁场绕组的直流/直流旋转变流机图形符号
单相串励电动机
06-06-02
06-06-03
同步电机示例
06-07-01
06-07-02
06-07-03
GB/T4728.6-2000
图形符号
单相推斥电动机
三相串励电动机
图形符号
三相永磁同步发电机
单相同步电动机
中性点引出的星形连接的三相同步发电机5
06-07-04
06-07-05
GB/T4728.6—2000
图形符号
每相绕组两端都引出的三相同步发电机s
三相并励同步旋转变流机
8感应型(异步)电机示例
8.1电机一般符号（06-04-01)用于表示转子无外部连接的异步电机，例如鼠笼式电动机。如转子有外部连接则应在一般符号内用一个圆表示转子，见示例符号06-08-03。序号
06-08-01
06-08-02
06-08-03
图形符号
三相鼠笼式感应电动机
单相鼠笼式有分相绕组引出端的感应电动机三相绕线式转子感应电动机
06-08-04
06-08-05
GB/T4728.6—2000
图形符号
有自动起动器的三相星形连接的感应电动机M
限于一个方向运动的三相直线感应电动机第三篇变压器和电抗器
1）同类型变压器有两种符号形式：一形式1：用一个圆表示每个绕组，它限于单线表示法使用。在这种型式中不用变压器铁心符号。形式2：使用符号04-03-01表示每个绕组。用不同半圆的数以区分某些不同的绕组。2）变压器铁心的表示，见符号04-03-01的注。3）电流互感器和脉冲变压器的符号中用直线表示初级绕组，可使用两种形式中的一种。见第13章。
4）GB/T8445一1987《有关电路和磁路的规定》给出一个表示耦合电路瞬时电压极性的方法。应用的例子，见符号06-09-03。
变压器和电抗器的一般符号
06-09-01
06-09-02
图形符号
形式1
形式2：
双绕组变压器
瞬时电压的极性可以在形式2中表示7
06-09-03
06-09-04
06-09-05
06-09-06
06-09-07
06-09-08
06-09-09
GB/T4728.62000
图形符号
形式3·：
形式1
形式2
形式1
形式2：
形式1
形式2
人人人
见符号04-03-01
示例：
示出瞬时电压极性的双绕组变压器流入绕组标记端的瞬时电流产生助磁通三绕组变压器
自耦变压器
扼流圈
电抗器
