详见本标准。 GB/T 4728.7-2000 电气简图用图形符号 第7部分：开关、控制和保护器件 GB/T4728.7-2000 标准下载解压密码：www.bzxz.net

GB/T4728.7—2000

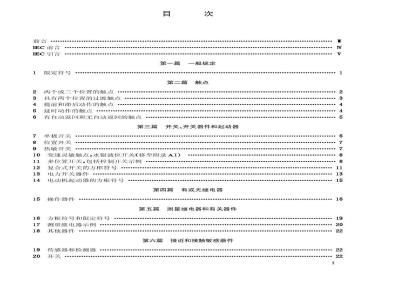

EC前言
IEC引言
限定符号
2两个或三个位置的触点·
3具有两个位置的过渡触点
4提前和滞后动作的触点
5延时动作的触点
6有自动返回和无自动返回的触点目
第一篇
一般规定
第二篇
第三篇
开关、开关器件和起动器
单极开关
位置开关
热敏开关
10变速灵敏触点，水银液位开关（移至附录A1)11
多位置开关，包括控制开关示例复合式开关的方框符号.
电力开关器件
电动机起动器的方框符号
第四篇
操作器件
有或无继电器
第五篇
测量继电器和有关器件
16方框符号和限定符号
17测量继电器示例
18其他器件
第六篇接近和接触敏感器件
传感器和检测器
GB/T4728.7—2000
21熔断器和熔断器式开关
火花间隙和避雷器
灭火器（移至附录A3)
24点火器及标志指示器（移至附录A4)25静态开关
26静态开关器件
27耦合器件和静态继电器方框符号附录A（提示的附录）
旧符号（一)
附录B（提示的附录）
旧符号（二）
第七篇
第八篇
.......
保护器件
其他符号
GB/T4728.7—2000
本标准等同采用国际电工委员会标准IEC617一7：1996《简图用图形符号第7部分：开关，控制和保护器件》。
本标准是对GB/T4728.7一1984《电气图用图形符号开关，控制和保护装置》的修订，与GB/T4728.4一1984相比，本标准的符号归类和类别名称有较大变动；删掉了16个符号，增加了07-01-09、07-07-05、07-07-06、07-08-04、07-13-11、07-13-12、07-13-13、07-13-14、07-15-22、07-25-01、07-25-02、07-25-03、07-26-01,07-26-02、07-26-03、07-26-04、07-27-01,07-27-02等18个符号。GB/T4728.7是系列标准《电气简图用图形符号》的一个部分。该系列标准包括如下部分：
GB/T4728.1电气图用图形符号总则GB/T4728.2电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.3电气简图用图形符号第3部分：导体和连接件
GB/T4728.4电气简图用图形符号第4部分：基本无源元件
第5部分：半导体管和电子管
电气简图用图形符号
GB/T4728.5
GB/T4728.6
电气简图用图形符号
第6部分：电能的发生与转换
GB/T4728.7
电气简图用图形符号
第7部分：开关、控制和保护器件电气图用图形符号测量仪表、灯和信号器件GB/T4728.8
GB/T4728.9
电气简图用图形符号第9部分：电信：交换和外围设备GB/T4728.10
电气简图用图形符号第10部分：电信：传输GB/T4728.11
电气图用图形符号电力、照明和电信布置GB/T4728.12
2电气简图用图形符号第12部分：二进制逻辑元件GB/T4728.13
3电气简图用图形符号第13部分：模拟元件该系列标准的范围及引用标准见IEC617-1，修订GB/T4728.1—1984时拟等同采用IEC617-1。原IEC617-7：1996的附录B、附录C分别为法文、英文索引，本标准删去。本标准的附录B为GB/T4728.7—1984中增加的原IEC617-7（第1版）中所没有的符号。本标准从生效之日起代替GB/T4728.7—1984。本标准的附录A和附录B都是提示的附录。本标准由全国电气文件编制和图形符号标准化技术委员会提出并归口。本标准由机械工业部机械科学研究院负责起草。本标准主要起草人：郭汀、李世林、高惠民、李玲、宋修强、王光槐、李萍。本标准首次发布时间为1984年。1
GB/T4728.7—2000
IEC前言
1）IEC（国际电工委员会）是包括所有国家电工委员会（IEC各国家委员会）的世界范围的标准化组织。EC规定的目标是促进在电工和电子领域有关标准的各种问题上的国际合作。为此目的和其他活动的需要，EC还出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何EC国家委员会都可以参加标准制定工作。和EC有联系的国际组织、政府和非政府组织也可参加标准制定工作。根据与国际标准化组织(ISO)间的协议所确定的条件，IEC和ISO密切合作。2）IEC有关技术问题上的正式决议和协议，由那些特别关心这些问题的国家委员会参加的技术委员会所制订，对所涉及的主题尽可能表达国际上的一致看法。3）它们以标准、技术报告或导则的形式出版并推荐国际上使用，在这个意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区可能最大程度的应用IEC国际标准的任务。EC国际标准和相应的国家标准或地区标准之间有任何差异都应在后者中明确指出。国际标准IEC617-7由IEC第3技术委员会（文件和图形符号）的3A分技术委员会（简图用图形符号）起草。
本第2版废除和取代了1983年的第1版并进行了技术修订。本标准的正文基于下述文件：
国际标准草案(FDIS)
3A(CO)159A
3A(CO)168
3A(CO)169
3A(CO)172
3A(CO)200
3A(CO)202
3A(CO)203
3A(CO)207
3A/385/FDIS
表决本标准的全部信息可在上表所述的表决报告中找到。附录A、附录B和附录C仅供参考。N
表决报告
3A(CO)171
3A(CO)177
3A(CO)178
3A(CO)181
3A(CO)211
3A(CO)214
3A(CO)215
3A(CO)219
3A/423/RVD
GB/T4728.7—2000
IEC引言
IEC617的这一部分构成了简图用图形符号系列的一个部分。该系列包括如下部分：
第1部分：一般信息、总索引、对照表第2部分：符号要素、限定符号和其他常用符号第3部分：导体和连接件
第4部分：基本无源元件
第5部分：半导体管和电子管
第6部分：电能的发生与转换
第7部分：开关、控制和保护器件第8部分：测量仪表、灯和信号器件第9部分：电信：交换和外围设备第10部分：电信：传输
第11部分：建筑及测绘装置图和简图第12部分：二进制逻辑元件
第13部分：模拟元件
该系列的范围及引用标准见IEC617-1上述符号根据将出版的IS011714-1*的要求设计。所采用的模数M=2.5mm。为了使较小的符号更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%”的标记；为了节省幅面，较大的符号被缩小一倍，并在符号栏中作了“50%”的标记。为了便于绘制多个端子和满足其他布置上的要求，按ISO11714-1第7条的规定，符号的尺寸（例如高度)可以改变。无论符号的尺寸被放大、缩小或修正，原先的线宽不按比例修正。
本标准的符号布置，应使连接线之间的距离是某一模数的倍数。为了便于标注端子的标记，通常选择2M。为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了一样的网络。在计算机辅助绘图系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上。在IEC617-7第1版附录A中包括的旧符号有一个过渡期，第2版中不再包括这一部分，同时将明确它们不再使用。
附录B和附录C的索引包括符号名称及其编号的字母顺序索引，符号名称以本部分符号的说明为依据。包括所有部分的符号字母顺序的总索引由IEC617-1给出。*目前，尚在国际标准草案阶段（文件3/563/DIS)。V
中华人民共和国国家标准
电气简图用图形符号
第7部分：开关、控制和保护器件Graphical symbols for diagrams-Part 7,Switchgear,controlgear and protective devices第一篇一般规定
GB/T4728.7—2000
idt IEC 617-7:1996
代替GB/T4728.7—1984
个空心的或实心的表示节点的小圆，可以加到大多数符号里。图例见07-02-02。在有些符号里，表明节点的圆应该画出，如图07-02-05。关于开关的其他表示方法，如特别复杂的电子开关等见GB/T4728.12一1996《电气简图用图形符号第12部分：二进制逻辑元件》的第17A章和第29章，以及GB/T4728.13一1996《电气简图用图形符号第13部分：模拟元件》的第17章。限定符号
07-01-01
07-01-02
07-01-03
07-01-04
07-01-05
07-01-06
图形符号
国家质量技术监督局2000-01-03批准接触器功能
断路器功能
隔离开关功能
负荷开关功能
由内装的测量继电器或脱扣器起动的自动释放功能
位置开关功能
1.当不需要表示接触的操作方法时，这个限定符号可用在简单的触点符号上，以表示位置开关。如情况复杂，需要表示出操作方法，则应使用符号02-13-16～02-13-19www.bzxz.net
2.当在两个方向都用机械操作触点时，这个符号应加在触点符号的两边
2000-07-01实施
07-01-07
07-01-08
07-01-09
GB/T4728.7-2000
图形符号
自动返回功能。例如弹性返回
1.这个符号可用来指示自动返回，图例见07-06-01
2.这个符号不能同限定符号07-01-01,07-01-02，07-01-03和07-01-04一起使用。在许多情况下，可使用符号02-12-07
两个或三个位置的触点
07-02-01
07-02-02
07-02-03
无自动返回(保持原位)功能
1.这个符号可用来指示无自动返回功能。本规定实施时，它的使用应适当标注2.这个符号不能同限定符号07-01-01，07-01-02，07-01-03和07-01-04一起使用。在许多情况下，可使用符号02-12-08
开关的正向操作
1．此符号应该用于指明一个机动装置的正向操作方向，在所示的方向上是安全的或符合要求的。它表明操作确保所有的触点都在启动装置的相应位置
2.如果触点表示连接，这个符号将适用于所有连接触点，除非另有说明（见符号07-08-04）第二篇触
图形符号
形式1
形式2:
动合(常开)触点
本符号也可用作开关的一般符号动断(常闭)触点
07-02-04
07-02-05
07-02-06
07-02-07
07-02-08
07-02-09
GB/T4728.7-2000
图形符号
先断后合的转换触点
中间断开的双向转换触点
形式1：
具有两个位置的过渡触点
07-03-01
07-03-02
图形符号
先合后断的转换触点
双动合触点
双动断触点
当操作器件被吸合时，暂时闭合的过渡动合触点
当操作器件被释放时，暂时闭合的过渡动合触点
07-03-03
GB/T4728.7-2000
图形符号
当操作器件被吸合或释放时，暂时闭合的过渡动合触点
提前和滞后动作的触点
07-04-01
07-04-02
07-04-03
07-04-04
延时动作的触点
图形符号
(多触点组中)比其他触点提前吸合的动合触点
（多触点组中）比其他触点滞后吸合的动合触点
（多触点组中)比其他触点滞后释放的动断触点
（多触点组中)比其他触点提前释放的动断触点
参见符号02-12-05和02-12-06。对于吸合或释放操作，触点的闭合和断开是延时的。朝圆弧中心方向的运动是延时的（降落伞效应）。起延时作用的符号可绘在触点符号的边上，这样最适合于应用和器件符号的布置。
07-05-01
图形符号
当操作器件被吸合时延时闭合的动合触点序号
07-05-02
07-05-03
07-05-04
07-05-05
07-05-06
GB/T4728.7-2000
图形符号
当操作器件被释放时延时断开的动合触点当操作器件被吸合时延时断开的动断触点当操作器件被释放时延时闭合的动断触点当操作器件吸合时延时闭合，释放时延时断开的动合触点
示例：
由一个不延时的动合触点，一个吸合时延时闭合的动合触点和一个释放时延时闭合的动断触点组成的触点组
有自动返回和无自动返回的触点6
符号07-01-07和07-01-08的规定适用。序号
07-06-01
07-06-02
07-06-03
图形符号
有自动返回的动合触点
无自动返回的动合触点
有自动返回的动断触点
07-06-04
GB/T4728.7-2000
图形符号
边有自动返回（见左边），另一边无自动返回的中间断开的双向触点
第三篇开关、开关器件和起动器由于“推”或“拉”的操作器件一般具有自动返回，因此不需示出自动复位符号（02-12-07)，但在那些无自动返回的情况下，定位符号（02-12-08)应予示出。旋转操作的器件一般没有自动复位，所以定位符号（02-12-08）不必示出，但存在自动返回的情况下，自动复位符号(02-12-07)应该示出。单极开关
07-07-01
07-07-02
07-07-03
07-07-04
07-07-05
07-07-06
图形符号
手动操作开关，一般符号
具有动合触点且自动复位的按钮开关具有动合触点且自动复位的拉拔开关具有动合触点但无自动复位的旋转开关具有正向操作的动合触点的按钮开关（例如：报警开关）
具有正向操作的动断触点且有保持功能的紧急停车开关(操作“蘑菇头”)
8位置开关
GB/T4728.7-2000
这里一组触点里的一个或几个由具有正向断开操作的功能构成，这些正向操作可能涉及：动断触点的断开（例如07-08-04：位置开关和07-07-06：紧急停止开关）或动合触点的闭合（例如07-07-05：报警开关）和
或是所有触点或是仅个别触点（见图例07-13-14）但一对于同一触点不能同时断开和闭合。序号
07-08-01
07-08-02
07-08-03
07-08-04
热敏开关
07-09-01
07-09-02
图形符号
图形符号
位置开关，动合触点
位置开关，动断触点
位置开关，对两个独立电路作双向机械操作动断触点能正向断开操作的位置开关说
热敏开关，动合触点
注：6可用动作温度代替。
热敏开关，动断触点
符号07-09-01的注适用本符号
