详见本标准。 GB/T 4728.10-1999 电气简图用图形符号 第10部分：电信： 传输 GB/T4728.10-1999 标准下载解压密码：www.bzxz.net

GB/T4728.10-—1999

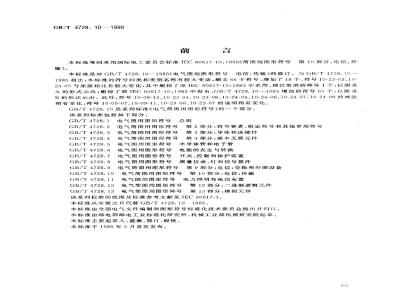

本标准等同采用国际电工委员会标准IFC60617-10：1996《简图用图形符号第10部分：电信：传输》。
本标准是对GB/T4728.10—1985《电气图用图形符号电信：传输》的修订。与GB/T4728.10-1985相比，本标准的符号归类和类别名称有较大变动，删去66个符号，增加了18个，符号10-23-03、1024-05与原版相比有较大变化，其中删掉了原IEC60617-10：1983中采用，现已取消的符号1个，以附录A的形式示出；删掉了原IFC60617-10:1983中没有，GB/T4728.10—1985增加的符号65个，以附录B的形式示出。此外，符号10-08-12、10-23-04、10-23-08、10-24-04、10-24-06、10-24-07、10.24-08的闽法稍有变化，符号10-09-07、10-09-11、10-23.06,10-23-07的说明稍有变化。GB/T4728.10是系列标准《电气简图用图形符号》的个部分。该系列标准包括如下部分：
GB/T4728.1电气图用图形符号总则GB/T4728.2电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T 4728.3
GB/T 4728. 4
GB/T 4728.5
GB/T 4728.6
GB/T 4728.7
GB/T 4728. 8
GB/T 4728. 9
电气简图用图形符号第3部分：导体和连接件电气简图用图形符号
第4部分：基本无源元件
电气图用图形符号半导体管和电子管电气图用图形符号
电气图用图形符号
电气图用图形符号
电能的发生与转换
开关、控制和保护装置
测量仪表、灯和信号器件
电气简图用图形符号
GB/T 4728. 10
GB/T 4728. 11
第9部分：电信：交换和外围设备电气简图用图形符号第10部分：电信：传输电气图用图形符号电力照明和电信布置电气简图用图形符号第12部分：二进制逻辑元件GB/T 4728. 12
GB/T4728.13电气简图用图形符号第13部分：模拟元件该系列标准的范围及标准参考文献见IEC60617-1。本标准从生效之日代替GB/T4728.101985。本标准由全国电气文件编制和图形符号标准化技术委员会提出并归口。本标准由邮电部邮电工业标推化研究所、机械工业部机械研究院起草。本标准主要起草人：盛薇、郭汀、殷桃。本标准于1985年5月首次发布。
GB/T4728.10-1999
IEC 前言
1）1EC（国际电工委员会）是包括所有国家电工技术委员会（IEC各国家委员会）的世界范围的标准化组织。IEC的规定目标是促进在电工和电子领域有关标准的各种间题上的国际合作。为此目的和其他活动的需要，IEC还出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何IEC国家委员会都可以参加标准制定工作。国际的、政府的和非政府的组织与IEC联络，也可参加标准制定工作。根据与国际标准化组织（ISO)间的协议所确定的条件，IEC和ISO密切合作。2）IEC有关技术问题上的正式决议或协议，由那些特别关心这些间题的国家委员会参加的技术委员会所制定，对所研究的主题尽可能表达国际上的致看法。3）它们以标准、技术报告或导则的形式出版并推荐国际使用，在这个意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区标准中尽可能最大程度的应用IEC国际标准的任务。IEC国际标准和相应的国家标准或地区标准之间的任何差异都应在后者中明确指出。
国际标准IE60617-10由IEC第3技术委员会（文件和图形符号）的3A分技术委员会（简图用图形符号)起草。
本第2版废除和取代了1983年的第1版并进行了技术修订。本标准的正文基于下述文件：
国际标准草案
3A(CO)170
3A(CO)203
3A/388/FDIS
表决本标准的全部信息可在上表所述的表决报告中找到。附录A仅供参考。
表决报告
3A(CO)179
3A(CO)205
3A/426/RVD
GB/T4728.10-1999
IEC60617的这--部分构成了简图用图形符号系列的·一个部分。该系列包括如下部分：
第1部分
一般信息、总索引、相互对照表第2部分
第3部分
第4部分
第5部分
第6部分
第7部分
第8部分
第9部分
第10部分
符号要素、限定符号和其他常用符号导体和连接件
基本无源元件
半导体管和电子管
电能的发生和转换
开关设备、控制设备和保护器件测量仪表、灯和信号器
电信：交换和外围设备
电信：传输
第11部分
第12部分
建筑及测绘装置图和简图
二进制逻辑元件
第13部分
模拟元件
该系列的范围及标准参考文献见1EC60617-1。上述符号根据将出版的ISO11714-1的要求设计，所采用的模数M=2.5mm，为了使较小的符号更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%\的标记；为了节省幅面，较大的符号被缩小一倍，并且在符号栏中作了“50%”的标记。为了有利于绘制多个端子和其他布置上的要求，按照ISO117141第7条的规定，符号的尺寸（例如高度）可以被修正。无论符号的尺寸被放大、缩小或修正，原先的线的宽度不按比例修正。本标准的符号布置，应使连接线之间的距离是某一模数的倍数。为了便于标注端子的标记，通常选择2M。为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了…样的网格。在计算机辅助绘图系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上。在IEC60617-10第1版附录A中包括的旧符号有--个过渡期，第2版中不再包括这一部分，同时将明确它们不再使用。
附录B和附录C的索引包括符号名称及其编号的字母顺序索引，符号名称以本部分符号的说明为依据，包括所有部分的符号字母顺序的总索引由IEC60617-1给出。*目前，尚在国际标准草案阶段（文件3/563/DIS）。203
中华人民共和国国家标准
电气简图用图形符号
第10部分：电信：传输
Graphical symbols for diagramsPart10：Telecommunications:Transmission第一篇　
电信电路
线路和电路用途
GB/T4728.10 --1999
idt IEC 60617-10:1996
代替GB/T4728.101985
用符号03-01-01表示一条线路或其他各种电信电路，电路的用途可用字母表明，见符号10-01-01至10-01-04。
10-01-01
10-01-02bzxz.net
10-01-03
10-01-04
10-01-05
10-01-06
10-01-07
图形符号
国家质量技术监督周1999-03-23批准20.1
电报和数据传输
视频通路(电视）
声道（电视或无线电广播）
示例：
电话线路或电话电路可用虚线表示无线电路或任何电路的无线电路段
天线符号10~04-01可以加在无线电路终端点
传输电视（图像和声）和电话的光线电电路
加感线路
1999-10-01实施

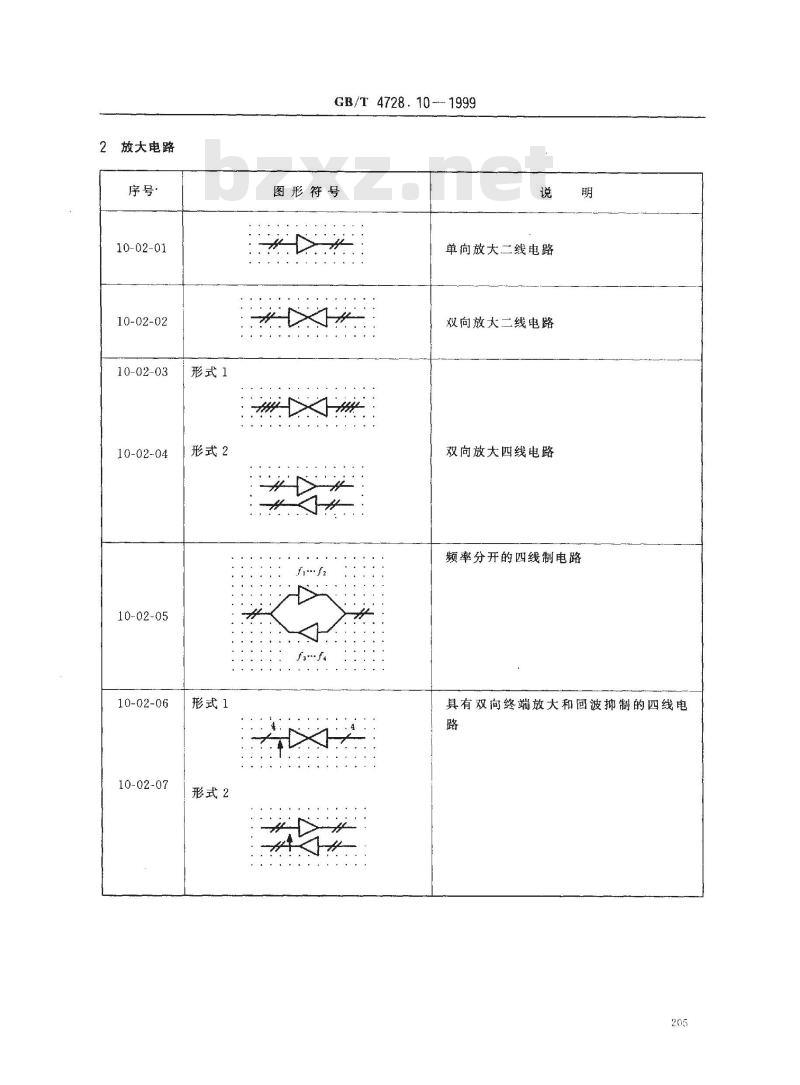

放大电路
序号·
10-02-01
10-02-02
10-02-03
10-02-04
10-02-05
10-02-06
10-02-07
形式1
形式2
形式1
1形式2
GB/T 4728. 10 --- 1999
图形符号
单向放大二线电路
双向放大二线电路
双向放大四线电路
频率分开的四线制电路
具有双向终端放大和回波抑制的四线电路
3限定符号
10-03-01
10-03-02
10-03-03
10-03-04
10-03-05
10-03-06
10-03-07
10-03-08
一般符号和使用示例
10-04-01
GB/T4728.10-—1999
第二篇
图形符号
图形符号
天线和无线电台
平面极化
表示水平（垂直）极化时，箭头应与天线符号的主杆线垂直（平行）
圆极化
方位角固定的辐射方向
方位角可变的辐射方间
俯仰角固定的辐射方向
俯仰角可变的辐射方向
方位角、俯仰角固定的辐射方间测向器或无线电信标
天线，一般符号
此符号可用来表示任何类型天线或天线阵
符号的主杆线可表示包括单根导体的任何型式的对称馈线或非对称馈线天线的极坐标图主瓣的一般形状图样可在天线符号附近标出
数字或字母符号的补充标记，可采用日内瓦国际电信联盟公布的《无线电规则》的规定，名称或标记可以交替地写在天线的般符号之旁
10-04-02
10-04-03
10-04-04
10-04-05
10-04-06
10-04-07
10-04-08
10-04-09
GB/T 4728. 10 -~ 1999
图形符号
圆极化天线
在方位角上辐射方向可变的天线方位固定角的水平极化定向天线在俯仰角上辐射方向可变的天线测向天线（无线电测角或无线电信标）yt
绕杆式
特种类型的天线和天线部件
10-05-01
图形符号
方位角固定的垂直极化定向天线，附水平极坐标方向图
方位角每分钟转4周，仰角每秒由0°·57°0°交变1次的雷达天线
绕杆式天线
环形(或框形)天线
10-05-02
10-05-03
10-05-04
10-05-05
10-05-06
10-05-07
10-05-08
10-05-09
10-05-10
10-05-11
10-05-12
GB/T '4728.10
图形符号
菱形天线，表示用一个电阻终端地网
磁杆天线，例如铁氧体天线等
如不致引起混淆，可省去天线一般符号偶极子天线
折叠偶极子天线
带有三个引向器和一个反射器的折叠偶极子天线
平衡·不平衡变换器
（平衡单元）
带平衡--不平衡变换器和同轴馈线的折叠偶极子天线
带矩形波导馈线的缝隙天线
喇叭天线或喇叭馈源
带矩形波导喇叭馈源的盒饼形反射器6
10-05-13
10-05-14
无线电台
10-06-01
10-06-02
10-06-03
10-06-04
GB/T 4728. 10- 1999
图形符号
带矩形波导馈线的抛物面天线
带圆波导馈线的喇叭
图形符号
无线电台，--般符号
反射器天线
用符号02-05-04或02-05-05表示无线电台的发射或接收
应用举例见符号10-06-02至10-06-05无线电收发电台（在同一天线上同时发射和接收）
测向无线电接收电台
无线电信标发射台
10-06-05
10-06-06
10-06-07
10-06-08
10-06-09
10-06-10
10-06-11
GB/T 4728. 10--1999
图形符号
便携式电台（在同-天线上交替地发射和接收）
无线电控制台
移动无线电台（在同-天线上交替地发射和接收）
无源接力站，一般符号
空间站，一般符号
有源空间站
无源空间站
10-06-12
10-06-13
传输路径
GB/T 4728. 10 -1999
图形符号
跟踪空间站的地球站（示出抛物面天线）通过空间站通信的地球站
第三篇微波技术
以符号03-01-01表示传输路径。限定符号可以加在传输路径的两端和中间位置。在波导符号的旁边，可以加注传播模的符号。详细结构（如波导弯管）、类型、阻抗、额定值等可以加在符号之中或其近旁，或加注释。
10-07-01
10-07-02
10-07-03
10-07-04
10-07-05
10-07-06
图形符号
矩形波导
示例：
传播TE.模式波的矩形波导
圆形波导
脊形波导
同轴波导
双导体带状线
10-07-07
10-07-08
10-07-09
10-07-10
10-07-11
10-07-12
10-07-13
10-07-14
10-07-15
10-07-16
10-07-17
10-07-18
GB/T4728.10
图形符号
三导体带状线
高博线（外包固体介质的单芯传输线）充气矩形波导
软波导
扭波导
模式抑制
”可以用抑制模式的标记来代替成对的对称波导连接器
成对的不对称波导连接器
不论连接器是何种型式，连接点处线条不能中断
带对称连接器的可旋转接头
谐振器，限定符号
全反射的反射器
部分反射的反射器，限定符号
