本标准规定了绘制工作于模拟量和(或)产生模拟量功能的模拟件的图形符号。本标准规定的符号适用于电气领域的应用；但其中许多符号也可以应用于非电气领域，例如气动的、液压的和机械的。 GB/T 4728.13-1996 电气简图用图形符号 第13部分:模拟元件 GB/T4728.13-1996 标准下载解压密码：www.bzxz.net

GB/T 4728.13-1996
本标准是根据国际电工委员会IEC617-13：1993《电气简图用图形符号第13部分：模拟元件》对GB4728.13--85《电气图用图形符号模拟单元》进行修订的，在技术内容上和编写规则上与该国际标准等同。
本标难与前版比较，差别在于：增加了电压调整器、电压比较器，同时对输入、输出及其他连接的有关限定符号亦作了详细的规定，对于电子开关、跟踪保持器、模拟比较器等图形符号略有变化，在图形符号中给出了典型的应用示例。
在等同采用IEC617-13时，考虑到我国的实际情况，将其附录A“按法文字母索引”删去，保留了附录B中“按英文字母顺序排列的限定符号索引”和附录C“按示例中器件的型号索引”，并改为本标准的附录 A 和附录 B。
通过本标准的修订，更好地统一了模拟元件图形符号的绘制规则，以适应国际和国内贸易、技术和经济交流的需要。
GB4728《电气图用图形符号》国家标准包括以下13个部分：GB 4728.1--85总则
GB4728.2--84符号要素、限定符号和常用的其他符号GB4728.3-84导线和连接器件
GB4728.485无源元件
半导体管和电子管
GB 4728. 5--85
GB 4728. 6--84
电能的发生和转换
开关、控制和保护装置
GB 4728.7--84
GB 4728. 8--84
测量仪表、灯和信号器件
GB4728.9--85电信：交换和外围设备GB4728.10—85电信：传输
电力、照明和电信布置
GB 4728.11—85E
GB/T4728.12—1996二进制逻辑元件GB/T4728.13--1996模拟元件
本标准从1997年07月01日起实施，同时代替GB4728.13--85。本标准的附录 A和附录B是提示的附录。本标准由中华人民共和国电子工业部提出。本标准由全国电气图形符号标准化技术委员会归口。本标准起草单位：北京计算机一厂、电子工业部标准化研究所、航天工业总公司二院、华北计算技术研究所、北京广播器材厂、北京东光电工厂。本标推主要起草人：杨廷顺、吴家举、李善贞、李占先、常振启、胡仁洋、孙人杰，392
GB/T 4728.13-1996
IEC 前言
1）IEC（国际电工委员会）是由所有国家电工委员会（IEC的国家委员会）组成的世界性标准化组织。IEC的目标是在电工和电子领域有关标准化问题上增进国际合作。为了此目的和其他活动的需要，IEC出版国际标准，标准编制工作委托给技术委员会：任何IEC国家委员会，如对其所研究的内容感兴趣，都可参加编制工作。和IEC有联系的国际组织，政府和非政府组织也可参加编制工作。IEC和国际标准化组织（ISO)按照两组织商定的条件密切合作。2）IEC对由技术委员会编制的技术材料，代表对之有特殊兴趣的所有国家委员会所作出的正式决定或协议，尽可能贴切地反映国际上对所研究问题的一致意见。3）它们以标准、技术报告或指南的形式出版，作为建议书供国际使用，并在该情况下为各国家委员会所接受，
4）为了增进国际统一，IEC的国家委员会负有最大限度地把IEC国际标准应用到国家或地区性标准中去的任务。IEC标准和相应的国家或地区性标准之间如有差异，应在后者中明确指出。国际标准IEC617-13，由IEC第3技术委员会《文件和图形符号》的3A分委员会《图形符号》所制定。IEC617-13第二版取消并代替1978年出版的第版。本标准内容以下列文件（除IEC617-13第一版外）为依据国际标准草案
3A(CO)210
有关批准本标准投票的详细情况，见上表中的投票报告。投票报告
3A(CO)221
IEC617在《电气简图用图形符号》的总标题下，包含以下部分：—-第1部分：1985，总则、总索引、交互参照表第2部分：1983，符号要素、限定符号和其他通用符号一第3部分：1983，导线和连接器-第4部分：1983，无源元件
—第5部分：1983，半导体管和电子管—第6部分：1983，电能的产生和转换第7部分：1983，开关、控制和保护装置第8部分：1983，测量仪表、灯和信号器件第9部分：1983，电信：交换机和外围设备第10部分：1983，电信：传输
第11部分：1983，建筑和地形安装平面图及简图第12部分：1991，二进制逻辑元件第13部分：1993，模拟元件
附录A、附录B和附录C为提示的附录。393
1范围
中华人民共和国国家标准
电气简图用图形符号
第13部分：模拟元件
Graphical symbols for electrical diagramsPart 13:Analogue elements
第一篇　总
GB/T4728.13-1996
idtIEC617-13:1993
代替GB4728.13 ---85
本标准规定了绘制工作于模拟量和（或)产生模拟量功能的模拟元件的图形符号。本标准规定的符号适用于电气领域的应用：但其中许多符号也可以应用于非电气领域，例如气动的、液压的和机械的。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3101-93有关量，单位和符号的一般原则（e9VIS031-0：1992）GB4728.2一84电气图用图形符号符号要素、限定符号和常用的其他符号（idtIFC617-2：1983)
GB4728.3-84电气图用图形符号导线和连接器件（idtIEC617-3:1983)GB4728.10---85电信：传输（idtIEC617-10：1983)GB/T4728.12-1996电气简图用图形符号第12部分：二进制逻辑元件（idtIEC617-12：1991)
3总说明
3.1模拟引线上传输的信号电平是连续的而不是两种逻辑状态。其框的结构和组合、标记和关联标记也应遵守GB/T4728.12的一般规则。为了便于简图的布局或更好地表达器件的结构，在信息流向清楚或有明确指示时，输入端也可画在右边，而输出端画在左边。3.2在某些图中，框外出现的小写字母不是符号的组成部分，加上去仅仅是为了在说明中作识别输入和输出的标记。
3.3输入信号的加权系数，用～个带正负号的数字表示，标在框内相应的输入端处。在本标准中，Wi，W2，，W，均被理解为含有适当符号的用来表示加权系数的值。符号可为十或。当加权系数为十1或一1时，例如，简单的非反相或反相输入时，数字1可以省略。3.4在GB3101--93中，量的文字符号用斜体字。但在简图中通常使用正体字。在本标准中，所有符号和简图的文字都用正体字。
国家技术监督局1996-12-18批准39.
1997-07-01实施
GB/T 4728.13--1996

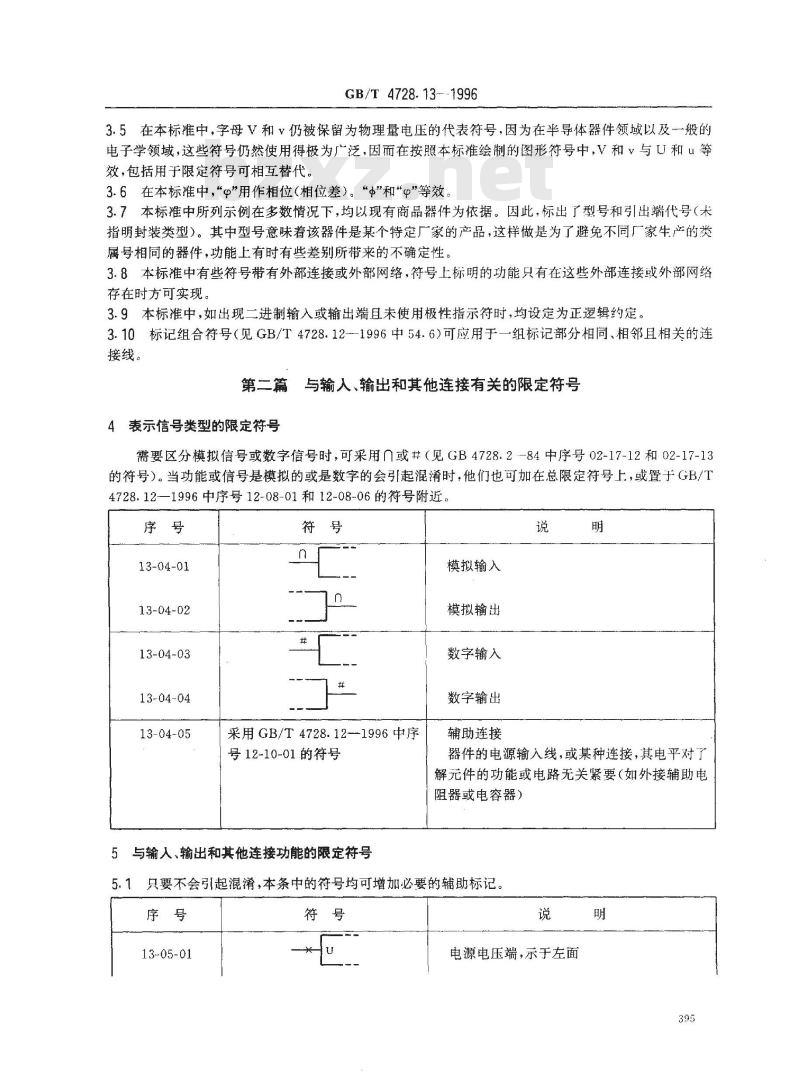

3.5在本标准中，字母V和v仍被保留为物理量电压的代表符号，因为在半导体器件领域以及一一般的电子学领域，这些符号仍然使用得极为广泛，因而在按照本标准绘制的图形符号中，V和与U和u等效，包括用于限定符号可相互替代。3.6在本标准中，“”用作相位（相位差）。“”和“Φ\等效3.7本标准中所列示例在多数情况下，均以现有商品器件为依据。因此，标出了型号和引出端代号（术指明封装类型）。其中型号意味着该器件是某个特定厂家的产品，这样做是为了避免不同厂家生产的类属号相同的器件，功能上有时有些差别所带来的不确定性。3.8本标准中有些符号带有外部连接或外部网络，符号上标明的功能只有在这些外部连接或外部网络存在时方可实现。
3.9本标准中，如出现二进制输入或输出端且未使用极性指示符时，均设定为正逻辑约定。3.10标记组合符号（见GB/T4728.12-1996中54.6)可应用于一组标记部分相同、相邻且相关的连接线。
第二篇与输人、输出和其他连接有关的限定符号4表示信号类型的限定符号
需要区分模拟信号或数字信号时，可采用门或#（见GB4728.2-84中序号02-17-12和02-17-13的符号）。当功能或信号是模拟的或是数字的会引起混淆时，他们也可加在总限定符号上，或暨于GB/T4728.12—1996中序号12-08-01和12-08-06的符号附近。序号
13-04-01
13-04-02
13-04-03
13-04-04
13-04-05
采用GB/T4728.12--1996中序
号12-10-01的符号
5与输人、输出和其他连接功能的限定符号模拟输入
模拟输出
数字输入
数字输出
辅助连接
器件的电源输入线，或某种连接，其电平对了解元件的功能或电路无关紧要（如外接辅助电阻器或电容器）
5.1只要不会引起混淆，本条中的符号均可增加必要的辅助标记。序号
13-05-01
电源电压端，示于左面
13-05-02
13-05-03
13-05-04
13-05-05
13-05-06
13-05-07
GB/T 4728.13-1996

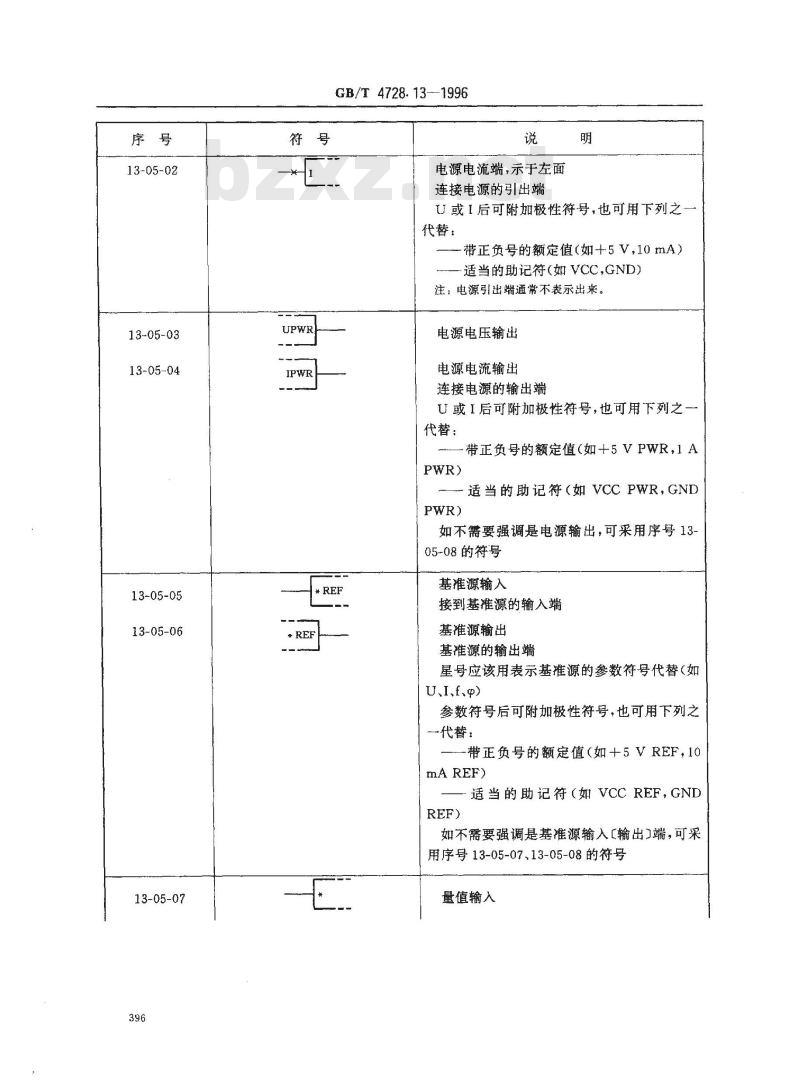

电源电流端，示于左面
连接电源的引出端
U或1后可附加极性符号，也可用下列之代替：
带正负号的额定值（如+5V，10mA）一适当的助记符（如VCC,GND）
注：电源引出端通常不表示出来。电源电压输出
电源电流输出
连接电源的输出端
U或I后可附加极性符号，也可用下列之一代替：
一带正负号的额定值（如+5VPWR，1APWR)
一适当的助记符（如VCCPWR，GNDPWR)
如不需要强调是电源输出，可采用序号13-05-08的符号
基准源输入www.bzxz.net
接到基准源的输入端
基准源输出
基准源的输出端
星号应该用表示基准源的参数符号代替（如U、I.f、Φ)
参数符号后可附加极性符号，也可用下列之代替：
带正负号的额定值（如+5VREF，10mAREF)
适当的助记符（如VCC REF，GNDREF)
如不需要强调是基准源输入「输出端，可采用序号13-05-07、13-05-08的符号量值输入
13-05-08
13-05-09
13-05-10
13-05-11
GB/T 4728.13-1996
量值输出
所示量值表示信息的输入（输出门星号应该用表示信息的量值符号代替（如1、U、f.g)
量值符号后可附加极性符号，或用下列范围标记或固定值标记之一代替：
带正负号的一个或多个额定值（如十5V.0 mA.-20 mA,440 Hz)
适当的助记符（如VCC、GND、A#）如不标出极性符号，则U应省略，否则会引起混淆
如此符号与其他符号（如13-05-09）组合，则应写在其他符号后面，必要时加方括号模拟操作数输入（示出X输入）
此输入表示一→个可执行一个或多个模拟功能的操作数
对于模拟操作数，应该用字母X和Y表示。如有两个以上操作数，也可用其他字母，在不会引起混滑的情况下，也可加后缀外接辅助电路或电路元件的引出端，示于左面
EXT应以其他代号代替，如：
电阻器
电容器
电阻器和电容器
如不会引起混滑，本符号也可不示出辅助连接符号（符号13-04-05）。
2如需指明极性，可加十或一作为符号后缀。内接辅助电路或电路元件的引出端，示于左面
INT应以其他代号代替，如：
XTALINT
电阻器
电容器
电阻器和电容器
注释与符号13-05-10相同
13-05-12
13-05-13
13-05-14
13-05-15
GB/T4728.13—1996
调整端，示于左面
A*应用ADJ代替，或只把星号以受调整的量值符号代替
推荐用下列符号来表示所列量值：B
Φ或中
放大系数
失调，偏移
转换或变化
补偿端，示于左面。
C*应用CPN代替，或只把星号以受调整的量值符号代替。
X应以产生需要调整或补偿的量值符号代替。
建议用符号13-05-12中所列符号来代替星号和/或X
注：应用示例见序号13-09-03、13-09-05和13-09-09的符号。
Zm输入
Zm输出
模拟影响Zm输入或Zm输出将其信号电平强加于受其影响的模拟输入或输出注
这些符号含有用标识序号取代“m\的关联标记的应用。
方法说明见GB/T4728.12-1996中11、12和25章。
数字影响Zm输入和Zm输出见GB/T4728.12--1996中17章。
GB/T 4728. 13--1996
5.2以下输入和输出实质上是数字的。见第4章。序　号
13-05-16
13-05-17
13-05-18
13-05-19
13-05-20
13-05-21
13-05-22
采用GB/T4728.12—1996中序
号12-09-30的符号
采用GB/T4728.12-1996中序
号12-09-31的符号
采用GB/T4728.12--1996中序
号12-09-32的符号
“保持”输入
当此输入呈现其内部“1\状态时.模拟输出保持其值不变
当此输入为“0\状态时，对元件不起作用比较器的“不等”输出
注：星号应以与之相比较的量值或操作数的代号代替。
比较器的“大于”输出
注：与符号13-05-17相同。
比较器的“小于”输出
注：与符号13-05-17相同。
比较器的“等于”输出
注：与符号13-05-17相同。
Mm输入
Mm输出
若Mm输入{Mm输出】处于其内部\1\状态，则受此Mm输入[Mm输出］影响的任何输入对器件功能的作用如常，受此Mm输入[Mm输出影响的任何输出将处于其正常的逻辑状态或模拟信号电平。换句话说，输入和输出都被选通
若Mm输入(Mm输出】处于内部o状态，则它对输入和输出的作用如下：受此Mm输入【Mm输出】影响的任何输入对元件的功能不起作用
如受影响的输入有数组由斜线隔开的标记组，则含有Mm输入CMm输出］标识序号的任何一组无效并可以忽略。这表示对多功能输入中的某些功能进行封锁
-在受此Mm输入【Mm输出>影响的各个输出，含有该Mm输入CMm输出］标识序号的任何标记组无效，且可忽略
13-05-23
13-05-24
13-05-25
一般规则
13-06-01
GB/T 4728.13—1996
-如某输出有数组被斜线隔开的标记（见GB/T4728.12--1996中25章）则含有此Mm输入【Mm输出】标识序号任何一组可以忽略。这表示对多功能输出中的某些功能进行封锁或选择。或对输出的某些特性或相关关系加以修改
注：与符号13-05-11和13-05-15的注1相间。ENm输入
此输入对受其影响的输入的作用和Mm输入相同（见符号13-05-21）
此输入对受其影响的数字输出的作用和EN输人相同（见GB/T4728.12—1996中序号12-09-11的符号）
对于任何一受影响的模拟输出，如ENm输入处于其内部“1\状态，则输出为通常规定的功能或模拟信号电平。否则，功能和电平不由此符号规定
如ENm输入只对所有输出影响，而不影响任何输入，则标识序号（m）可以省略，如GB/T4728.12—1996中序号12-09-11注中的规定注：与符号13-05-14和13-05-15的注1相同。Xm输入
Xm输出
见GB/T4728.12-1996中17A
注：与符号13-05-14和13-05-15的注1相同。第三篇
f(x1,**, x.)
函数运算元件
函数—运算元件，一般符号
f(xi，，xn)用函数适当的标记（符号或图形)代替
x，\，xn应用函数自变量代替
为了避免与电平转换器和代码转换器混滑，不应使用斜线表示除法
函数运算元件示例
13-07-01
13-07-02
GB/T4728.13—1996
(x1-x2)(Y1- Y2)V)
乘法器
乘法-除法器
余切函数
u=cota
指数函数
乘法器
（例如AD532D）
注：符号13-07-02表示同——器件但执行另一功能。2
平方器
（例如AD532D）
注：符号13-07-01表示同器件但执行另-功能。101
8放大器
13-08-01
形式3
GB/T 4728.13—1996
放大器，一般符号
u.-m.m:f(W,·at,W,a2..,W.an)11
形式1和形式2见GB
4728.10-85中序号10-15
01和10-15-02的符号
式中i=1,2,.,k
如元件除放大外还执行其他特定功能，则“f”可用适当的限定符号代替。否则“f\应被略去。应该采用下列限定符号表示所列功能：
对时间微分
对数（以10为底）
采样-保持
等于输出i的放大倍数
代表放大倍数的公因子
如所表示的公因子为固定值，则“m\将用一个数，或一个给出公因子的绝对值或范围固定的表达式代替如所表示的公因子为一变量，则“m\应示出，并且决定m值的方法应在符号内或在有关文件中示出否则\m\应被略去
以下标记推荐用来表示固定公因子：0
当公因子很大时
当公因子为1时
当需精确地表示公因子时
当公因子固定在”1·….”2范围内时”1和\2应分别用范围内最小和最大的公因子代替
代表含正负号的输出放大系数。如输出放mi**mk
大系数为1，则“1可以略去
如只有一个无标记的输出端且其含正负号的输出放大系数为十1时，则“十1\可以略去Wi，，W。代表含正负号的加权系数的值，如加权系数等于1，则“1\可以略去
9放大器示例
13-09-01
13-09-02
13-09-03
13-09-04
GB/T4728.13-1996
概念图解
有两个输出端的放大器，上端为非反相输出，放大系数为2，下端为反相输出，放大系数为一3有两个输出端的差分放大器，未指明放大系数高增益差分放大器，标称放大系数为10000求和放大器
u=-10(0.1a+0.1b+0.2c+0.5d+1.0e)(a+b+2c-+5d+10e)
对数放大器
u=- --log(a +2b)
CPN(f)
[BST]AZ
运算放大器
（例如LM324的一部分）
运算放大器
(例如LM741)
运算放大器
(例如LM301A）
电压跟随器
（例如LM310，金属壳封装）
注：此处采用GB4728.3--84中符号03-02-01（黑点)表示引出端与外壳连接。
