本标准规定了使用马丁代尔仪测定织物在受轻微压力情况下起球程度的方法。本标准适用于大多数织物，对毛机织物更为适宜。 GB/T 4802.2-1997 纺织品 织物起球试验 马丁代尔法 GB/T4802.2-1997 标准下载解压密码：www.bzxz.net

ICA±59. 080. 30

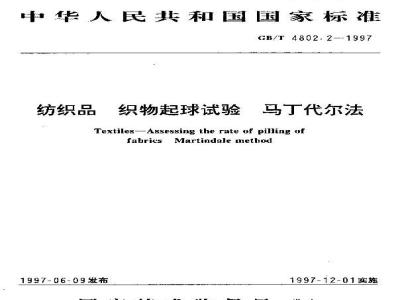

中华人民共和国国家标准
GB/T 4802.2--1997
纺织品
织物起球试验
马丁代尔法
Textiles-Assessing the rate of piling offabricsMartindale method
1997-06-09发布
国家技术蓝督局
1997-12-01实施
GR/T4802.2—1997
本标准是等效采用国际单毛扇试验方法TM196：19804评定织物起球焊度的试鉴然加乐
法，对GB4802.2-94物起球试验方法可T代尔（MErndale）到仪法进行修订.本标准继年了原标准的重要技术内穿，并对标声的章书却编排等连行编性修改。本标准以生效之日起，同时代替GB4502.2一84本标雅出中国药筑总会科技发展游提：本标准由中国药组总会标准化研究所口，本标雅起益单立：上海纺织科学研究院本标难车要起毕人闲叫芳。
1范围
中华人民共和国国家标准
纺织品免费标准bzxz.net
织物起球试验
马代尔法
Texliles-Assessing the rate nf pilling nffahricsMartindalemethad
GB/T4802.2—1997
代告GH48n2.254
本标准规岸了使用马工代尔促测定织物在旁轻压力情况下起孕程度的力法。本衫窄适网于大多数物，对毛机多！物更为适宜。2引用标准
下列标准所包含的条文，通过在本标准中引用行构或为本标准的条文。本标准出版时，所示版本均为有效。所有标准荐会被修订，使用本标准的各方应探付成用下列标准盘断版未的可能性，G33529—85幼织品的训凝试验用标准大气3原理
装在磨头上的试样在规定压力下与磨自上的自身织物离料相互摩擦定次数。试括与磨粒相对运动为李萨图形
在规定必照条件下，将磨过的试样对比标准样照、评定起球等级。4沿备和用品
4.1马代尔型帝损试验仪，试样装在试弹夹头工和装在鹿台上的本身织物摩摄时能统抽心自由转动。试样光头与面相对运动的轨迹为李莎图形，相讨运动遗度为（5士2）r/min，仪器有自停开关，达到预定的势动炎数时，自动停止试验4.2机织毛毡：享578~6788/m,厚度约1.8mm，毛可连续使用，直到碰破或被传挚以更新。4.3试样垫片;案氮脂泡沫塑料,相对密度0. C4g/cn,厚约3mm,剪感和试样相屁的风寸，每做-次试骏换一快新势片，
4.4直径为40Ⅱm的回形中样整，或用模板、笔、尊刀屿敢试样。4.5标准样限，
4.6评链箱
5标准大气
5.1诚验用标准大气，接GB6329中现定的际准大气预调退，调湿和试验。性费试验平用一级标准大。
5.2将样品敢试骚用标准人气下调凝24入以上国家术监督1997-06-09批准
1997-12-01实站
6试样
GB/T4802.21957
6.1在机织物样品工随机取样，但不得在样品F：唯准达10m内殖机联样，试样二不得有账吨细架的班点。如为花式织物，试样应包括布面呈现款所有不同的距织和包降。好5.2。如四快试举不够最全斯有不同的组纸和色洋，应增试样块数，62在同一换样品上剪收：-组为四块40mm直径内试样另一组为四块140m直径的磨剂。妞四决试样不够取全所有不同的氧款和色择，应增如试择块数。了试验步孵
了.1试样装在仪器类头上，试样的测试面朗外。所试织物不大于500g/m时，在试率和试样夹金窝塞换之问望片保酯泡沫塑料，大于500/m”或是效合织窗时，则不需垫泡滦望料。各只试样卖1的试样，受览同样的张力。
7.2将起和磨粒放在磨台上，把重能效在磨料1然后放上压环.稳紫燃母，使三环把磨料做定在帝台，四于帝台上的魔料应受到样的张力。7.3把磨头放在净料上加正，心轴穿过面板轴承恬在磨头上，此时压在磨料上的玉力为196cN。7.4预内计数器为1000.开动仪器，转动达1000次，仪器白动停。7.5取下试择，在级箱内对比标难样期，评定每项试伴的起球程度，以般邻还的1/3级凝示。试验结果的表示
以四块试择的中均值（级）表示试样的起球等级。计算平均值，修约到小数点后二，加小数部分小于或等于0.25，则向下一级靠（2.25即为2级7如大于减季于0.75则向上一级靠（如2.85即为3级）+大了0.25且小于6则脓0.5
9报售
a）试样的品名,规格：
1）试验月期：
(）试粒条件：
d）起球等级r
e）仔何偏离本样准的细节和试验中不正常现策需加以说明.2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
