GB/T 4893.3-1985
基本信息
标准号： GB/T 4893.3-1985
中文名称：家具表面漆膜耐干热测定法
标准类别：国家标准(GB)
英文名称： Determination of dry heat resistance of furniture surface paint film
标准状态：已作废
发布日期：1985-02-01
实施日期：1985-04-10
作废日期：2005-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：93955
标准分类号
标准ICS号：家用和商用设备、文娱、体育>>97.140家具
中标分类号：轻工、文化与生活用品>>家具>>Y80家具综合
出版信息
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：上海市家具研究所
归口单位：中国轻工业联合会
标准简介
GB/T 4893.3-1985 家具表面漆膜耐干热测定法 GB/T4893.3-1985 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
中华人民共和国国家标准
家具表面漆膜耐干热测定法
Furniture-Assessment of surfaceresistance to dry heat
UDC 684.4 : 667
GB 4893.3—85
本标准适用于测定木家具及其他家具木制件表面漆膜耐干热性能。采用盛介质的容器，按规定的温度置于试样表面，经规定时间后，取走容器，根据漆膜损伤的程度评级。1仪器设备和材料Www.bzxZ.net
1.1铜试杯（见附录A）。
1.2电炉。
1.3天平分度值为0.1g。
1.4埚钳。
1.5温度计0～200℃水银温度计，分度值为1℃。隔热垫规格不小于100mm×100mm×10mm的木板。1.6F
加热介质燃点不低于250℃的矿物油。1.8
观察箱（见附录B）。
2试样
规格为250mm×200mm。
2.2试样涂饰完工后至少存放10d，并达到完全干燥后，方可试验。2.3试样表面应平整，漆膜无划痕、鼓泡等缺陷。2.4送样时，应附送试报告，内容包括涂料名称、简要涂饰工艺、制作时间等。3试验条件，
3.1试验室温度20±2℃，相对湿度60%~70%。3.2试验温度根据产品标准或供需双方协议。建议试验温度：70℃、80℃、90℃、100℃、120℃。4试验步骤
4.1在试样上任取三个试验区域，每个区域直径为50mm。试验区域中心距试样边缘不小于40mm，三个试验区域中心相距不小于65mm。4.2试验区域确定后，做上标记。在试验前必须对颜色、光泽、漆膜表状按下列要求作好试验数据记录：
选择的对比区域与被试验区域的色彩相一致。颜色
用光电光泽仪测量被试验区域的光泽值。光泽
目视被试验区域应无明显缺陷。表状
检查铜试杯底部，不得有表面损伤和粘附物，然后注人100±1克矿物油。4.3
将铜试杯置于电炉上加热，至油温超过规定温度10℃（加热过程中须确保安全），用埚钳将4.4
试杯置于隔热垫上，让油温稍降，不断搅动矿物油，使温度分布均匀。国家标准局1985-02-01发布
1985-04-10实施
GB 4893.3--85
4.5当铜试杯中的油温达到规定温度时，将试杯移至试验区域，静置15min。4.6达到规定时间后，将试杯取走，用滤纸轻拭试验区域，标明试验温度，静置16～24h。注，如用电加热杯应符合1.1规定：其加热效果与盛油的铜试杯相同。4.7再次用滤纸轻拭试验区域，按4.8要求进行检验。将试样上的试验区域置于观察箱内距后背550mm正中处，目视距离为0.5～1m，检查印痕和4.8
变泽情况。
再将试样置于室内自然光下，检查试验区域是否有变色、鼓泡等情况，与4.2试验的数据进行对比分析。如：
目视试验区域与对比区域的色彩不一为变色，实测数值低于原测数值5～10%为轻微变泽，表状
目视可见的微小气泡为漆膜鼓泡。5
试验结果的评定及试验报告
分级标准见下表。
无试杯印痕发现
间断轻微印痕及轻微变泽
近乎完整的环痕或圈痕及轻微变色明显环痕或圈痕、变色
严重环痕或圜痕、变色或鼓泡
必须有三名检测人员分别对每一试验区域进行评定，取多数相同值作为评定结果。5.2
5.3同一试样上的三个试验区域须分别评定，以两个试验区域一致的评定值为最终试验值。不一致时，可复试一次。
5.4试验报告包括下列内容：
试验日期，
试样的涂料名称和简要的涂饰工艺，试样涂饰完工后的存放日期，
试验时间和试验结果等。
GB 4893.3—85

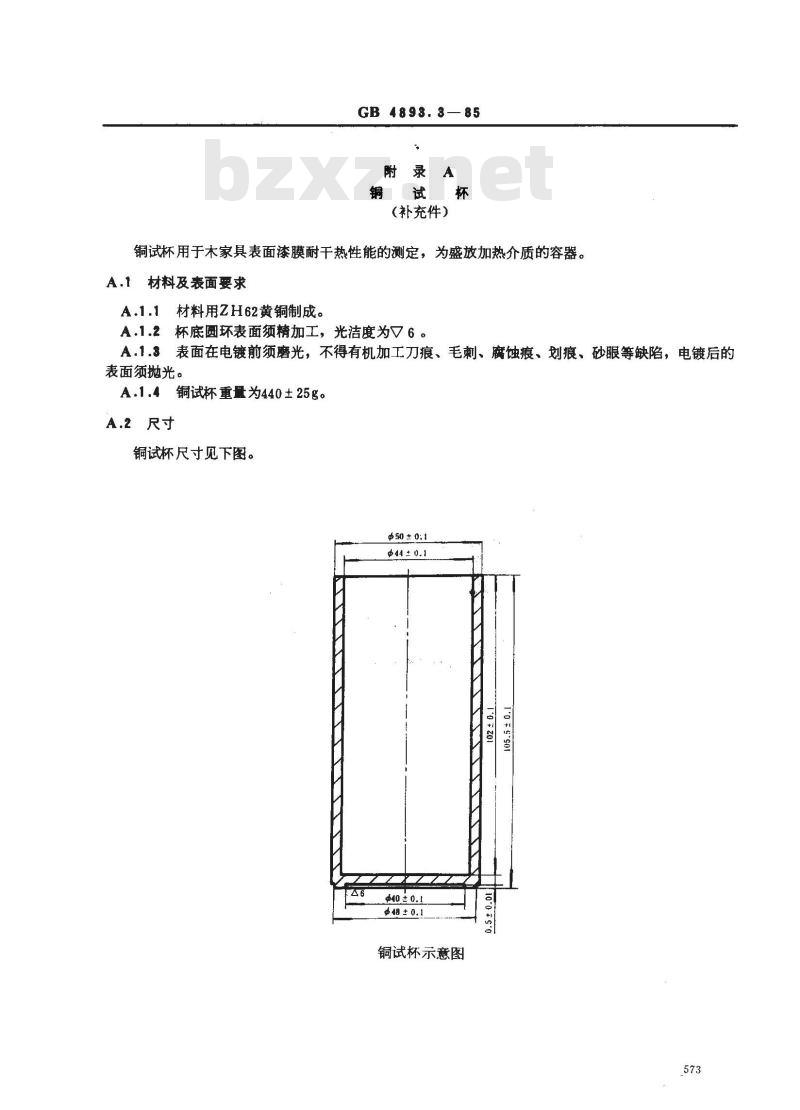

附 录
（补充件）
铜试杯用于木家具表面漆膜耐干热性能的测定，为盛放加热介质的容器。A.1材料及表面要求
A.1.1材料用ZH62黄铜制成。
A.1.2杯底圆环表面须精加工，光洁度为V6。A.1.3表面在电镀前须磨光，不得有机加工刀痕、毛刺、腐蚀痕、划痕、砂眼等缺陷，电镀后的表面须抛光。
A.1.4铜试杯重量为440±25g。
A.2尺寸
铜试杯尺寸见下图。
50 ± 0:1
中44±0.1
040 ±0.1
铜试杯示意图
GB 4893.3-85
（补充件）
观察箱用于观察试件上试验区域的印痕和变泽情况。B.1结构及材料
箱体由厚15mm的实木板或刨花板制成。B.1.2箱体倾斜面上开一直径为25mm的孔。一个60W白色磨砂灯泡通过灯架板用铰链固定于孔的上方。光线投射到试样上的角度为30°～60°。B.1.3内壁涂黑色亚光漆。
B.2 尺寸
观察箱尺寸见下图。
附加说明：
60W白磨砂灯泡
25mm孔
观察区城
观察箱示意图
观察点
本标准由中华人民共和国轻工业部提出，由上海市家具研究所技术归口。本标准由上海市家具研究所负责起草。本标准主要起草人肖正明。
本标准是参考英国标准BS3962：第3部分：1980《木家具表面涂饰试验方法表面耐干热试验》制订的。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
家具表面漆膜耐干热测定法
Furniture-Assessment of surfaceresistance to dry heat
UDC 684.4 : 667
GB 4893.3—85
本标准适用于测定木家具及其他家具木制件表面漆膜耐干热性能。采用盛介质的容器，按规定的温度置于试样表面，经规定时间后，取走容器，根据漆膜损伤的程度评级。1仪器设备和材料Www.bzxZ.net
1.1铜试杯（见附录A）。
1.2电炉。
1.3天平分度值为0.1g。
1.4埚钳。
1.5温度计0～200℃水银温度计，分度值为1℃。隔热垫规格不小于100mm×100mm×10mm的木板。1.6F
加热介质燃点不低于250℃的矿物油。1.8
观察箱（见附录B）。
2试样
规格为250mm×200mm。
2.2试样涂饰完工后至少存放10d，并达到完全干燥后，方可试验。2.3试样表面应平整，漆膜无划痕、鼓泡等缺陷。2.4送样时，应附送试报告，内容包括涂料名称、简要涂饰工艺、制作时间等。3试验条件，
3.1试验室温度20±2℃，相对湿度60%~70%。3.2试验温度根据产品标准或供需双方协议。建议试验温度：70℃、80℃、90℃、100℃、120℃。4试验步骤
4.1在试样上任取三个试验区域，每个区域直径为50mm。试验区域中心距试样边缘不小于40mm，三个试验区域中心相距不小于65mm。4.2试验区域确定后，做上标记。在试验前必须对颜色、光泽、漆膜表状按下列要求作好试验数据记录：
选择的对比区域与被试验区域的色彩相一致。颜色
用光电光泽仪测量被试验区域的光泽值。光泽
目视被试验区域应无明显缺陷。表状
检查铜试杯底部，不得有表面损伤和粘附物，然后注人100±1克矿物油。4.3
将铜试杯置于电炉上加热，至油温超过规定温度10℃（加热过程中须确保安全），用埚钳将4.4
试杯置于隔热垫上，让油温稍降，不断搅动矿物油，使温度分布均匀。国家标准局1985-02-01发布
1985-04-10实施
GB 4893.3--85
4.5当铜试杯中的油温达到规定温度时，将试杯移至试验区域，静置15min。4.6达到规定时间后，将试杯取走，用滤纸轻拭试验区域，标明试验温度，静置16～24h。注，如用电加热杯应符合1.1规定：其加热效果与盛油的铜试杯相同。4.7再次用滤纸轻拭试验区域，按4.8要求进行检验。将试样上的试验区域置于观察箱内距后背550mm正中处，目视距离为0.5～1m，检查印痕和4.8
变泽情况。
再将试样置于室内自然光下，检查试验区域是否有变色、鼓泡等情况，与4.2试验的数据进行对比分析。如：
目视试验区域与对比区域的色彩不一为变色，实测数值低于原测数值5～10%为轻微变泽，表状
目视可见的微小气泡为漆膜鼓泡。5
试验结果的评定及试验报告
分级标准见下表。
无试杯印痕发现
间断轻微印痕及轻微变泽
近乎完整的环痕或圈痕及轻微变色明显环痕或圈痕、变色
严重环痕或圜痕、变色或鼓泡
必须有三名检测人员分别对每一试验区域进行评定，取多数相同值作为评定结果。5.2
5.3同一试样上的三个试验区域须分别评定，以两个试验区域一致的评定值为最终试验值。不一致时，可复试一次。
5.4试验报告包括下列内容：
试验日期，
试样的涂料名称和简要的涂饰工艺，试样涂饰完工后的存放日期，
试验时间和试验结果等。
GB 4893.3—85
附 录
（补充件）
铜试杯用于木家具表面漆膜耐干热性能的测定，为盛放加热介质的容器。A.1材料及表面要求
A.1.1材料用ZH62黄铜制成。
A.1.2杯底圆环表面须精加工，光洁度为V6。A.1.3表面在电镀前须磨光，不得有机加工刀痕、毛刺、腐蚀痕、划痕、砂眼等缺陷，电镀后的表面须抛光。
A.1.4铜试杯重量为440±25g。
A.2尺寸
铜试杯尺寸见下图。
50 ± 0:1
中44±0.1
040 ±0.1
铜试杯示意图
GB 4893.3-85
（补充件）
观察箱用于观察试件上试验区域的印痕和变泽情况。B.1结构及材料
箱体由厚15mm的实木板或刨花板制成。B.1.2箱体倾斜面上开一直径为25mm的孔。一个60W白色磨砂灯泡通过灯架板用铰链固定于孔的上方。光线投射到试样上的角度为30°～60°。B.1.3内壁涂黑色亚光漆。
B.2 尺寸
观察箱尺寸见下图。
附加说明：
60W白磨砂灯泡
25mm孔
观察区城
观察箱示意图
观察点
本标准由中华人民共和国轻工业部提出，由上海市家具研究所技术归口。本标准由上海市家具研究所负责起草。本标准主要起草人肖正明。
本标准是参考英国标准BS3962：第3部分：1980《木家具表面涂饰试验方法表面耐干热试验》制订的。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
