本标准适用于测定木家具及其它家具木制件表面厚度在250μｍ以下的漆膜对基材的粘附牢度，或底面漆相互结合的牢度。 GB 4893.4-1985 家具表面漆膜附着力交叉切割测定法 GB4893.4-1985 标准下载解压密码：www.bzxz.net

中华人民共和国国家标
家具表面漆膜附着力交叉
切割测定法
Furniture-Assessment of adhesionof surface coatings-Cross cutUDC 684.4 : 667wwW.bzxz.Net
GB 4$98. 4—85
本标准适用于测定木家具及其他家具木制件表面厚度在250m以下的漆膜对基材的粘附牢度，或底面漆相互结合的半度。用锋利刀片在漆膜表面切割成互成直角的二组格状割痕，根据割痕内漆膜损伤程度评级。
1设备和材料
1,1FE-漆膜附着力测定仪(见附录A)。也可采用具有等同试验结果的其他型号附着力测定仪。1.2氧化锌橡皮膏（GB2771—81《医用橡皮膏\）。1.3猪案漆刷。
1.4观察灯60W白色磨砂灯泡。
1.54倍放大镜。
2试样
规格为250mm×200mm。
2.2试样涂饰完工启至少存放10d，并达到完全十燥后，方可试验。2.3试样表面应平整，漆膜无划痕、鼓泡等缺陷。2.4送样时应附送试报告，内容包括涂料名称、简要涂饰工艺、制作时间等。3试验条件
试验室温度20±2℃，相对度60%~70%。4试验步骤
4.1在试样上取二个试验区域（尽量选择不同纹理部位），试验区城中心距试样缘不小于40mm，两试验区域山心相距不小65mm。4.2按GB4893.5一85《家具表面漆膜厚度测定法》，在每个试验区域的相邻部位分别测定=点漆膜厚度。结果取三点读数的算术平均慎。4.3将力片装人刀片夹紧器，使力刃露出模板的距离为0.3±0.02mm4.4将刀片夹紧器中的刀刃沿若模板割在试验区域的漆膜表面切割出二组万成直角的格状割痕，每组割痕都包括十一条长为35m㎡，间距为2mm的平行割痕。所有切口应穿透到基材表面。割狼力向与术纹方问近似为45°。
4.5用漆刷轻轻掸去漆膜浮屑，将年化锌橡皮膏用手指按压粘贴在试验区域上，顺对角线方向猛揭次。
4.6在观察灯下，用4倍放大镜从各个方向仔细检查试验区域漆膜损伤情况。4.7试验期间应经常检查刀片的刃口，发现磨损和碎缺应立即更换刀片。国家标准局1985-02-01发布
1985-04-10实施

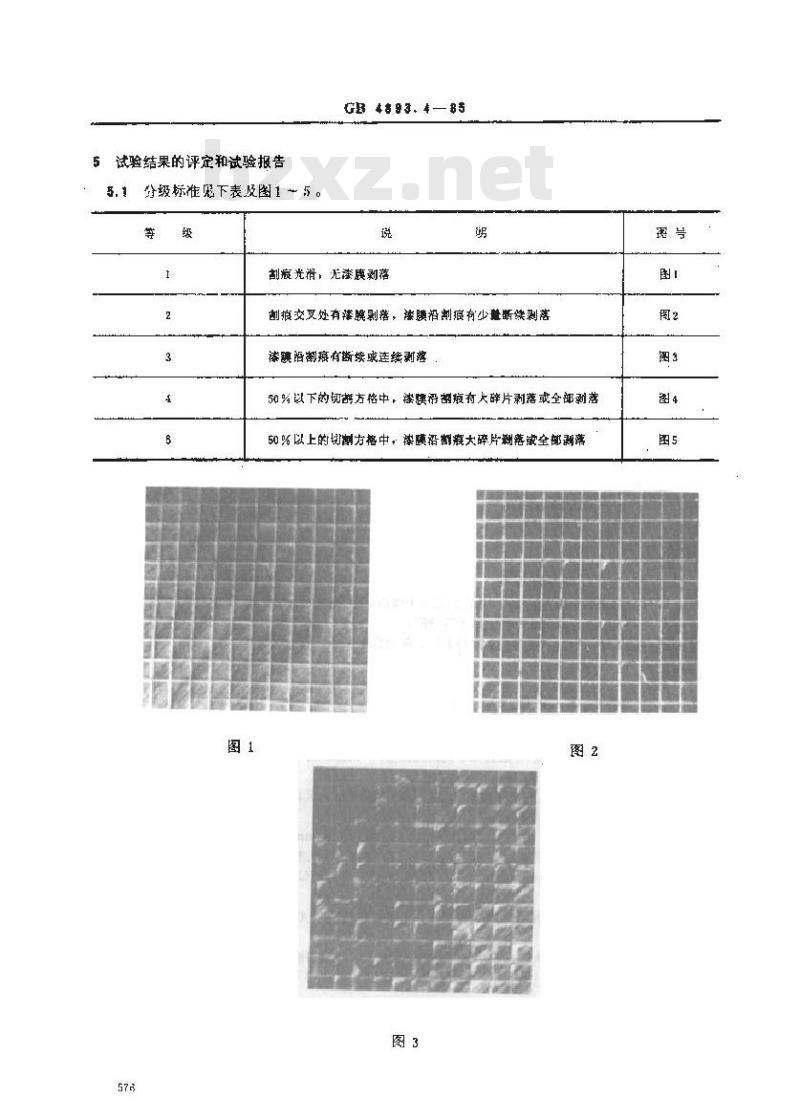

5试验结果的评定和试验报告
蛋级标准鬼下表及图1～5
GB 本容 93、4— B5
刮症光滑，无漆腹剥落
削狼交叉处有诱膜剥落，法膜沿削痕有少整断续剥落漆翻惟断炫感连结剥落
%以下的切游方格中，谈膜浮胡疯有大辞片剥落或全部剩落5%以上的划潮方格中，漆膜沿割衰大碎片别落或全部测落图1
GB 4893. 4—85
必须有三名检测人员分别对每一试验区域进行评定，取多数相同值作为评定结果。5.2
5.3同·-试样上的三个试验区域须分别评定，以两个试验区域一致的评定值为最终试验值。不一致时，可复试…·次。
5.4试验报告包括下列内容：
组，试验日期，
试样的涂料名称和简要的涂饰工艺，b.i
试样涂饰完工后的存故时间
试验结果每一试验区域的漆膜厚度（平均值），附着力等级及说明漆膜剥落的类型，从基d.
材上剥落、底面漆层间剥落或两者兼有的情况，最终试验值。577
GB4893.4—95
附录A
F E - 漆膜附着力测定仪
（补充件）
本仪器是仿制英国标准BS3962：第6部分：1980《木家具表面徐饰试验方法中的切制器械提出的。
A.1部件
表面抗机械损伤》
A.1.1刀片（尺寸见图A1）以Cr03合金T.具钢或GB1299—77《合金工具钢技术条件》中规定的Cr06材料制成。片经热处理后，硬度应不低于HV1750。A,1.2金属模板（尺寸见图A2）由45号钢制成，中间有十一条间距为2±0,01mm的平行割槽。A,1.3刀片夹紧器（尺寸见图A3）。25
汇：7片厚度为0.43±0.03
75 ×76
50 × 50
万片尺寸示意图
金属模板小意图
GB 4893. 4-- 85
刀片夹紧器示意图
附加说明：
本标准由华人民共和国轻工业部提出，由上海市家具研究所技术归口。本标准由上海市家具研究所负声起草。本标准主要起章人安待平。
本标准是参考英国标准BS3962：第6部分：1980《木家具表面涂饰试验方法表面抗机械损伤》制订的。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
