中华人民共和国国家标准
家具表面漆膜厚度测定法
Determination of film thickness ofsurface coatings of furniture本标准适用于测定木家具及其他家具木制件表面漆膜的厚度。1原理
UDC 684.4 : 667
GB 4893.5—85
被测漆膜上钻一顶角为120°锥孔，孔壁在40×测量显微镜中成像，在显微镜中读出其垂直于显微镜主光轴的母线长度（漆膜部分），再根据函数关系求得漆膜厚度。2仪器设备
2.1钻孔装置（见附录A）。
2.2测量显微镜（见附录B）。
2.3记号笔。
3试样
3.1规格为250mm×200mm。
3.2试样涂饰完工后至少存放10d，并达到完全干燥后，方可测定。3.3试样表面应平整，漆膜无划痕、鼓泡等缺陷。3.4送样时，应附送试报告，内容包括涂料名称、简要涂饰工艺、制作时间等。试验条件
试验室温度20±2℃，相对湿度60%~70%。5试验步骤
5.1每一试样取三个试验点，其中一点在试样中心，其余二点在对角线上距边缘不小于50mm的位置。
用记号笔（2.3）涂于试验点。
5.8将钻孔装置（2.1）的钻头对准试验点，轻快平稳地转动指轮钻孔，注意不能施加过大的压力。漆膜钻透后立即停止，移开钻孔装置，清除钻屑。5.4打开显微镜（2.2）光源，并将锥孔置于显微镜视场中。5.5将显微镜聚焦于锥孔与主光轴垂直的母线上，用显微镜的测微装置测出这条母线漆膜部分的长度（见下图），代人下式算得漆膜厚度：6
式中：8—漆膜厚度，
一锥孔母线漆膜部分的长度。
国家标准局1985-02-01发布
1985-04-10实施
试验结果评定和试验报告
试验结果评定
试验结果取三点的算术平均值。6.2试验报告
试验报告应包括下列内容：
试验期，
GB 4893.5--85
试样的涂料名称和简要涂饰工艺，试样涂饰完工后的存放时间，
试验结果等。
GB 4893.5--85

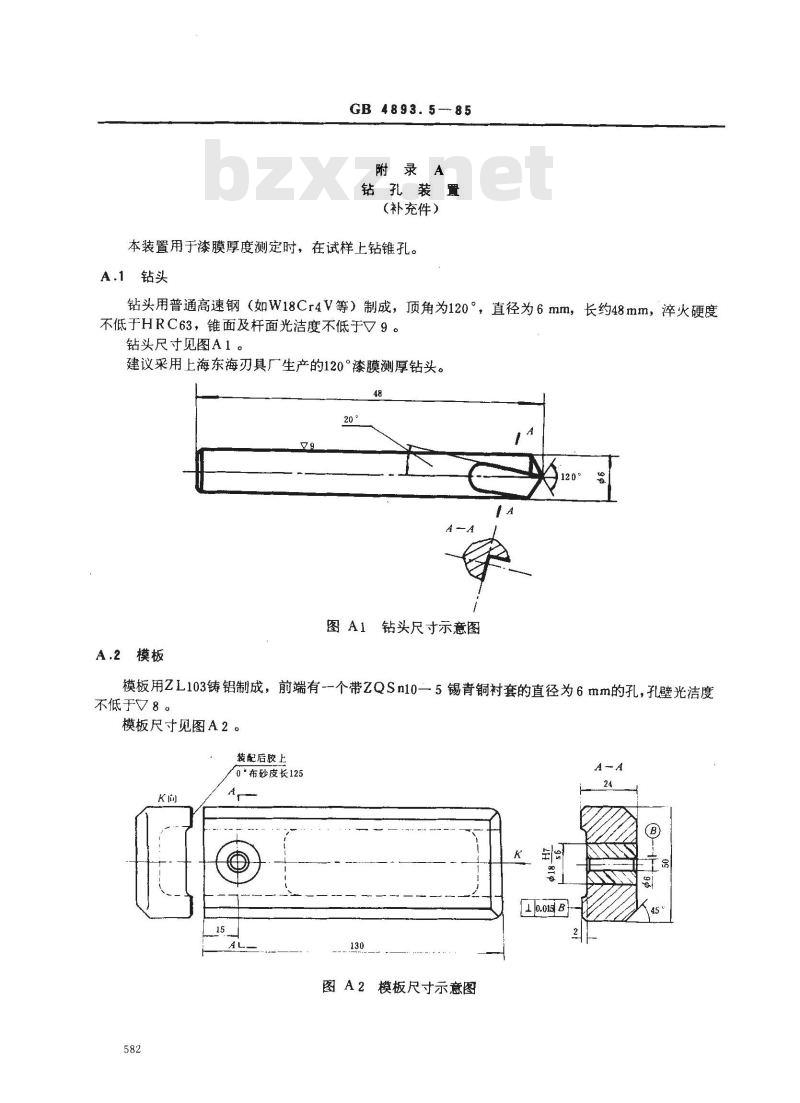

附录A
钻孔装
（补充件）
本装置用于漆膜厚度测定时，在试样上钻锥孔。A.1钻头
钻头用普通高速钢（如W18Cr4V等）制成，顶角为120°，直径为6mm，长约48mm，淬火硬度不低于HRC63，锥面及杆面光洁度不低于V9。钻头尺寸见图A1。
建议采用上海东海刃具厂生产的120°漆膜测厚钻头。18
图A1钻头尺寸示意图
A.2模板bzxZ.net
模板用ZL103铸铝制成，前端有一个带ZQSn10一5锡青铜衬套的直径为6mm的孔，孔壁光洁度不低于√8。
模板尺寸见图A2。
装配后胶上
o布砂皮长125
模板尺寸示意图
A.3指轮
GB4893.5—85
指轮用ZL103铸铝制成，重约350±15g。指轮尺寸见图A3。
球R13
螺钉M6×8
GB78-76
$6× 201.
球R10
指轮尺寸示意图
1.5×45°
本显微镜用于测量锥孔母线长度。GB 4893.5--85
附录B
测量显微镜
（补充件）
B.1显微镜放大倍率为40×，视场直径不小于4.0mm，最小读数值不大于2.5um，工作距离不小于40.0mm，主光轴与支架底平面精确地成60°夹角，并能在主光轴或接近主光轴方向上向物端发出一束均匀平行光。
B.2显微镜光路原理见下图。
建议采用上海大庆光学仪器厂生产的60°漆膜测量显微镜。视点
分划板
主光轴
附加说明：
显微镜光路原理
锥形孔的母线
本标准由中华人民共和国轻工业部提出，由上海市家具研究所技术归口。本标准由上海市家具研究所负责起草。本标准主要起草人安待平。
